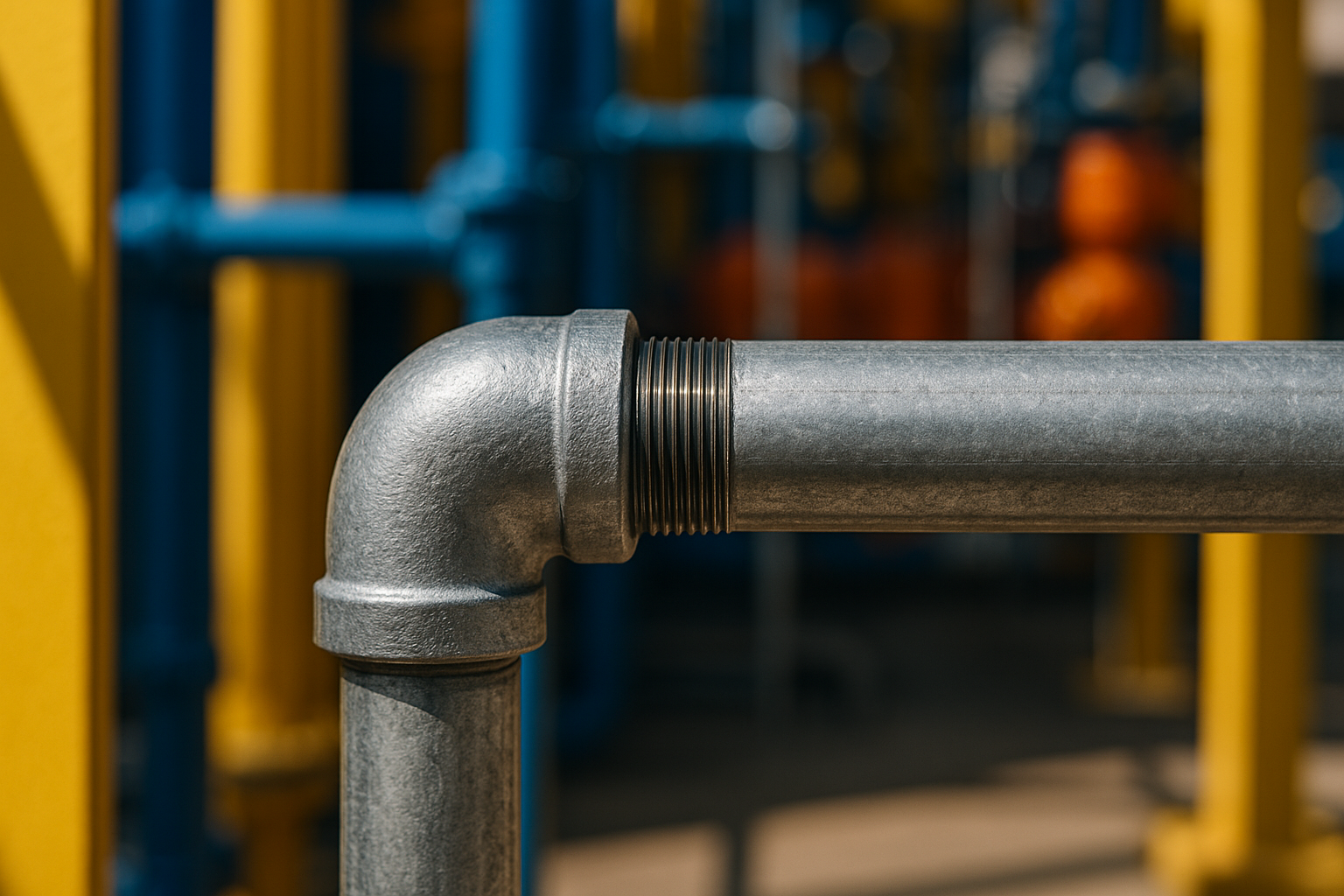

Robust wie Stahl und doch korrosionsfrei – das verzinkte Gewinderrohr ist die erste Wahl für Wasser-, Druckluft- und Niederdampfleitungen. Dieser Leitfaden vereint alle Maße der EN 10241 / ISO 7-1, erklärt das Feuerverzinken und hilft, Durchmesser und Länge richtig zu wählen.
Home Invasion-Sortiment: von ¼″ (DN 8) bis 4″ (DN 100)
- ¼″ (DN 8): 50 – 300 mm
- ⅜″ (DN 10): 50 – 500 mm
- ½″ (DN 15) → 4″ (DN 100): 40/50 mm → 2 000 mm
1. Wie wird das Rohr verzinkt?
Nach dem Zuschneiden und Gewindeschneiden erfolgt:
- Entfetten und Beizen (leichte Säure)
- Flussmittelbad, um die Oberfläche zu aktivieren
- Eintauchen in flüssiges Zink bei 450 °C: Stahl + Zink bilden eine Fe-Zn-Schicht von ≈ 55 µm (≈ 400 g/m²)
- Abstreifen mit „Air Knife“ für gleichmäßige Schichtdicke
Diese Schicht opfert sich vor dem Stahl – kathodischer Schutz. In trockener Innenluft (ISO 12944 C1 bis C3) zehrt sich das Zink sehr langsam ab: diese Schichtreserve bestimmt die Lebensdauer des Rohrs.
2. Vorgaben der Norm EN 10241
2.1 Mindestwanddicken
Die Wandstärken unten sind die des Gewinderohrs der Serie M nach EN 10255, aus dem die Nippel geschnitten werden: EN 10241 regelt die Gewindefittings, nicht die Rohrwand.
| DN | Zoll | Ø außen | Wandstärke | Ø innen |
|---|---|---|---|---|
| 8 | ¼″ | 13,5 | 2,3 | 8,9 |
| 10 | ⅜″ | 17,2 | 2,3 | 12,6 |
| 15 | ½″ | 21,3 | 2,6 | 16,1 |
| 20 | ¾″ | 26,9 | 2,6 | 21,7 |
| 25 | 1″ | 33,7 | 3,2 | 27,3 |
| 32 | 1¼″ | 42,4 | 3,2 | 36,0 |
| 40 | 1½″ | 48,3 | 3,2 | 41,9 |
| 50 | 2″ | 60,3 | 3,6 | 53,1 |
| 65 | 2½″ | 76,1 | 3,6 | 68,9 |
| 80 | 3″ | 88,9 | 4,0 | 80,9 |
| 100 | 4″ | 114,3 | 4,5 | 105,3 |
Das Gewinderohr, das wir verkaufen — Nippel — ist von unserem Lieferanten mit PN 20 bar angegeben. Die gelegentlich genannten 50 bar sind der Nenndruck der Muffen, nicht der des Rohrs.
2.2 Unsere Schnitttoleranzen
- L ≤ 300 mm: −0 / +2 mm
- 300 < L ≤ 2 000 mm: −0 / +3 mm
2.3 Konisches BSP-T-Gewinde
Außengewinde R (1: 16, 55°) + Innengewinde Rp (zylindrisch). Dichtung flanken-auf-flanken mit Hanf + Pasta oder 0,2 mm PTFE; Anzug ¼–½ Schlüsselumdrehung.
2.4 Gewindelänge & tatsächlicher Eingriff
Zwei Maße zählen. Die Einschraublänge ist das, was handfest hineingeht; die nutzbare Gewindelänge ist das, was sich mit dem Schlüssel erreichen lässt. Beide stehen in EN 10226-1 (Tabelle 1), und die zweite wendet unser 3D-Konfigurator an, auf den Millimeter gerundet: bei ¾″ sind es 15 mm je Fitting, nicht 10.
| DN | Zoll | Handfest (mm) | Nutzbare Gewindelänge (mm) |
|---|---|---|---|
| 8 | ¼″ | 6 | 9,7 |
| 10 | ⅜″ | 6,4 | 10,1 |
| 15 | ½″ | 8,2 | 13,2 |
| 20 | ¾″ | 9,5 | 14,5 |
| 25 | 1″ | 10,4 | 16,8 |
| 32 | 1¼″ | 12,7 | 19,1 |
| 40 | 1½″ | 12,7 | 19,1 |
| 50 | 2″ | 15,9 | 23,4 |
| 65 | 2½″ | 17,5 | 26,7 |
| 80 | 3″ | 20,6 | 29,8 |
| 100 | 4″ | 25,4 | 35,8 |
3. Durchmesser & verfügbare Längen
Ab Werk geschnitten und beidseitig BSP-T-gewindet – kein Nacharbeitungsaufwand.
| DN | Zoll | Ø außen | Längen (mm) |
|---|---|---|---|
| 8 | ¼″ | 13,5 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 |
| 10 | ⅜″ | 17,2 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 |
| 15 | ½″ | 21,3 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
| 20 | ¾″ | 26,9 | 40 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
| 25 | 1″ | 33,7 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
| 32 | 1¼″ | 42,4 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
| 40 | 1½″ | 48,3 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
| 50 | 2″ | 60,3 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
| 65 | 2½″ | 76,1 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
| 80 | 3″ | 88,9 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
| 100 | 4″ | 114,3 | 50 | 60 | 80 | 100 | 120 | 150 | 180 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1 000 | 1 500 | 2 000 |
Zusammenfassung: DN 8 ≤ 300 mm • DN 10 ≤ 500 mm • DN 15–DN 100 ≤ 2 000 mm.
Alle verfügbaren Längen ansehen
4. Sicher dimensionieren
4.1 Drei Schlüsselkriterien
| Kriterium | Praxisregel | Formel / Richtwert |
|---|---|---|
| Volumenstrom | v ≤ 3 m/s (Wasser) • ≤ 10 m/s (Luft) | v = Q /(π·D²/4) |
| Druckverlust | ≈ 1,5 bis 3 kPa/m bei DN 20 und 1,5–2 m/s (eigene Rechnung); bei Druckluft zielt man üblicherweise auf unter 10 % des Vordrucks | Δp/L = f · ρ·v² / (2·D), f ≈ 0,03 für Stahl |
| Betriebsdruck | PN 20 für alle DN | Stahl S195T + smin |
⚡ Kaltwasser DN 15 → 24 L/min bei 2 m/s (37 L/min bei 3 m/s) • Druckluft 8 bar DN 25 → 1 000 L/min Freiluft, also ≈ 3 m/s im Rohr.
4.2 Länge: ein Rohr oder Sektionsverbindung?
≤ 2 000 mm: ein Stück ab Werk – weniger Fugen, weniger Leckage.
> 2 000 mm: zwei Rohre mit Rp-Muffe koppeln; Zwischenhalterung nicht vergessen (DN 100 × 2 m ≈ 30 kg).
5. Montage Schritt für Schritt
Sorgfältige Montage = dichte, langlebige Leitung.
| Schritt | Aktion | Detail |
|---|---|---|
| 1 | Reinigen | Gewinde entfetten, Späne entfernen. |
| 2 | Dichten | Hanf + Pasta oder PTFE 0,2 mm (2-3 Gänge). |
| 3 | Anziehen | ¼–½ Umdr. nach Handanschlag. Unsere Lieferanten geben für diese kegeligen Gewinde kein Drehmoment in N·m an: entscheidend ist dieser Montagehinweis. |
| 4 | Prüfen | Drucktest 1,5 × pbetrieb; 0 Leck in 5 min. |
6. Häufige Fragen
- Kann ich ein verzinktes Rohr lackieren?
- Ja: entfetten, fein anschleifen, Epoxy-Primer, Decklack.
- Maximale Betriebstemperatur?
- 120 °C Dauer (Grenze Hanf/Paste).
- Für Trinkwasser geeignet?
- Zinkschicht ≥ 55 µm; vor Inbetriebnahme spülen. Für Trinkwasser fragen Sie uns nach dem Hygienezeugnis der Charge.
- Nennarbeitsdruck?
- PN 20 bar für Nippel, also für die Gewinderohre, die wir verkaufen; Muffen sind mit 50 bar angegeben.
- Längentoleranz?
- −0 / +2 mm ≤ 300 mm • −0 / +3 mm > 300 mm.
- Längen je Durchmesser?
-
- ¼″ (DN 8): 50–300 mm
- ⅜″ (DN 10): 50–500 mm
- ½″ (DN 15): 40–2 000 mm
- ¾″ (DN 20): 40–2 000 mm
- 1″ (DN 25): 50–2 000 mm
- 1¼″ (DN 32): 50–2 000 mm
- 1½″ (DN 40): 50–2 000 mm
- 2″ (DN 50): 50–2 000 mm
- 2½″ (DN 65): 50–2 000 mm
- 3″ (DN 80): 50–2 000 mm
- 4″ (DN 100): 50–2 000 mm
- Unterschied BSP T, BSP P, NPT?
- BSP T konisch 55° • BSP P zylindrisch 55° • NPT konisch 60°.
- Kurznippel 30 mm lieferbar?
- Ja, DN 10–DN 25 auf Anfrage.
- Länge zwischen zwei Bögen berechnen?
- Rohrlänge + Eingriff je Seite, also 15 mm pro Seite bei DN 20 (siehe Tabelle in § 2.4).
- Darf man ein verzinktes Rohr schweißen?
- Möglich, aber ungesund – Zinkdämpfe; Gewindeverbindung ist besser.
