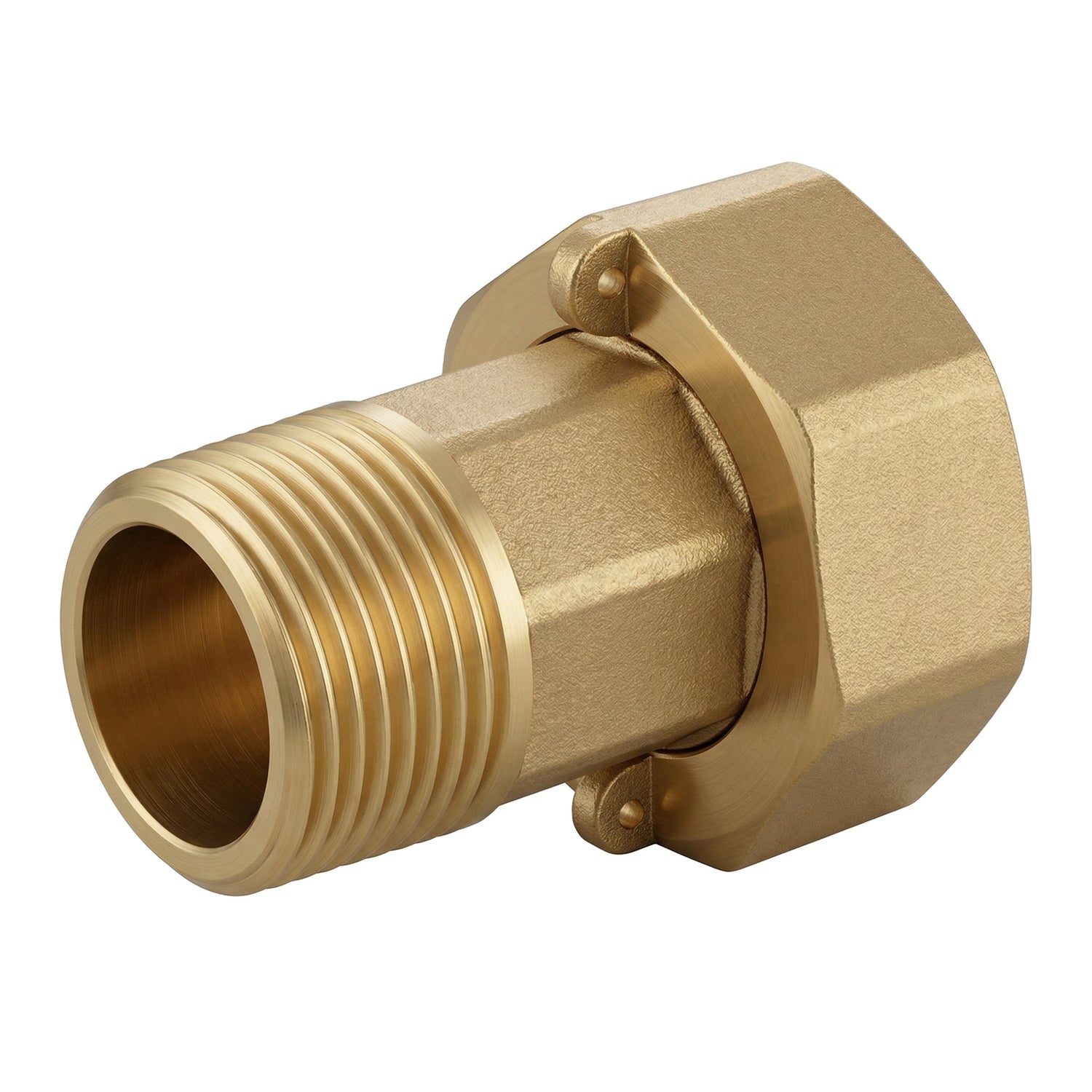

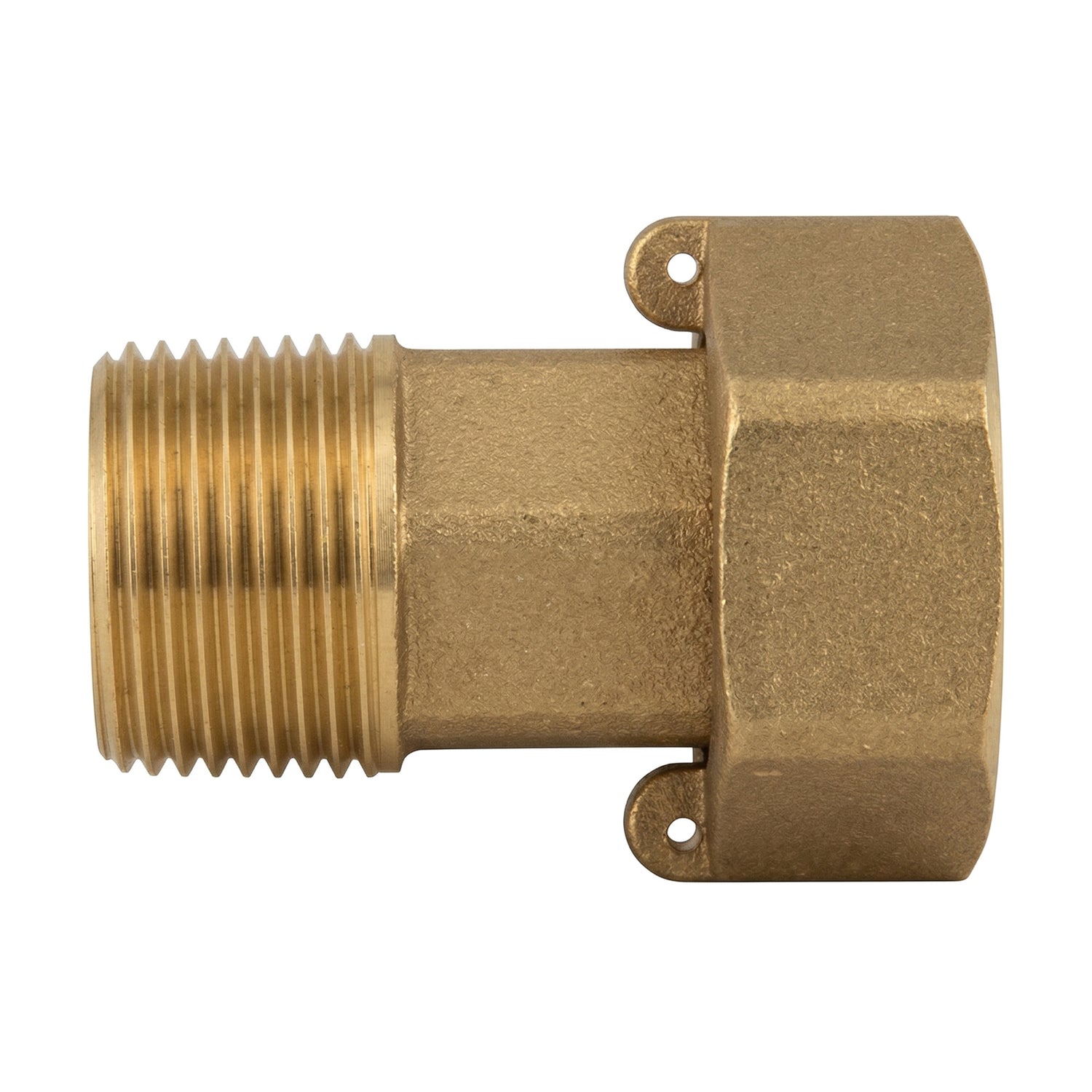

Halbverschraubung Zähler lang ISO 7-1 Messing
Demi-Fitting union Zähler aus Messing conforme à la norme ISO 7-1 (Gewinde conique) pour le Anschluss de Zählers. Version avec Gewinde long, assurant une Dichtheit renforcée par le Anzugsdrehmoment conique métal sur métal.
Beschreibung der Halbverschraubung Zähler lang ISO 7-1
Ce demi-Fitting union utilise la norme ISO 7-1 avec un Gewinde conique, à la différence de la version ISO 228-1 (cylindrique). Le Gewinde conique assure une Dichtheit progressive par Anzugsdrehmoment métal sur métal, particulièrement fiable pour les Kreislaufs sous Druck.
Il se monte en pair avec un Überwurfmutter sur le Wasserzähler ou de gaz. La version longue offre une profondeur de Einschrauben supérieure pour un maintien optimal. Joint PTFE ou filasse recommandés pour parfaire l'Dichtheit.
Technische Eigenschaften
| Material | Laiton CW617N - 4MS |
| Farbe | Goldenes Messing |
| Nenndruck | PN 16 bar |
| Norme de Gewinde | ISO 228-1 - BSPP Gaz (Gewinde cylindrique) |
| Dichtung | Par Flachdichtung garantie (épaisseur à partir de 1 mm) |
| Dichtflächen | Plates et larges sur embouts Außengewinde et Innengewinde |
| Form | Sechskant avec konische Dichtfläche |
| Art | Siehe verfügbare Kombinationen (Eingang/Ausgang) |
| Norme Anschluss | ISO 7-1 (Gewinde conique) |
| Dichtung | Portée conique (Gewinde long) |
| Kompatible Fluide | Trinkwasser, Glykolwasser, kompatible Fluide |
| Temperatur | Selon le type d'Dichtheit choisi |
| Verwendung | Adduction d'eau potable, Sanitärinstallation générale, CVC |
Nutzungs- und Installationsbedingungen
- Betriebsdruck : PN 16 bar
- Temperatur : Selon le type d'Dichtheit choisi
- Fluide : Trinkwasser, Glykolwasser, kompatible Fluide
- Installation : Appliquer un couple de Anzugsdrehmoment modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Zertifizierungen und Konformität
- Trinkwasser : Konform mit dem Erlass du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux Installationen en contact avec l'eau destinée à la consommation humaine.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Anwendungen und Einbauhinweise
Verwendungen
- Raccordement de Zählers : Montage et DeMontage de Zählers d'eau et de gaz
- Hausinstallation : Anschluss d'Installationen eau chaude et froide
- Industrieinstallation : Installationen conformes PN 16 bar
Einbauhinweise
- Utilisez du PTFE-Band (téflon) ou de la filasse pour assurer l'Dichtheit sur les Gewindes mit Außengewinde
- Pour les portées de Flachdichtunges, utilisez un Flachdichtung d'épaisseur minimale 1 mm
- Serrez à la Gabelschlüssel ou Rollgabelschlüssel — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de Anzugsdrehmoment modéré — un Anzugsdrehmoment excessif peut endommager le Gewinde
Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders angegeben.
| R | R (mm) | G | G (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 15 | 38.5 | 10.5 | 15.5 | 19 | 19 | 30 |
| 3/4" | 20x27 | 3/4" | 20x27 | 20 | 41.5 | 10 | 17 | 19.5 | 24 | 30 |
| 3/4" | 20x27 | 1" | 26x34 | 20 | 41.5 | 12.5 | 17 | 19.5 | 24 | 37 |
| 1" | 26x34 | 1"1/4 | 33x42 | 25 | 44.5 | 13.5 | 20 | 19.5 | 30 | 46 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 33 | 56 | 16 | 23 | 27 | 38 | 53 |
| 1"1/2 | 40x49 | 2" | 50x60 | 40 | 56 | 16.5 | 23 | 27 | 45 | 65 |
| 2" | 50x60 | 2"1/2 | 66x76 | 50 | 60 | 18 | 27 | 27 | 56 | 81 |
Verfügbare Größenkombinationen
Ce demi-Fitting union permet de passer d'un Durchmesser à un autre. Le tableau ci-dessous indique les combinaisons disponibles.
| Entrée | Sortie | Notation (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 3/4'' | 3/4'' | 20x27 > 20x27 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
| 2''1/2 | 2'' | 66x76 > 50x60 |
Das Aussehen des Teils kann je nach Lagerbestand variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
