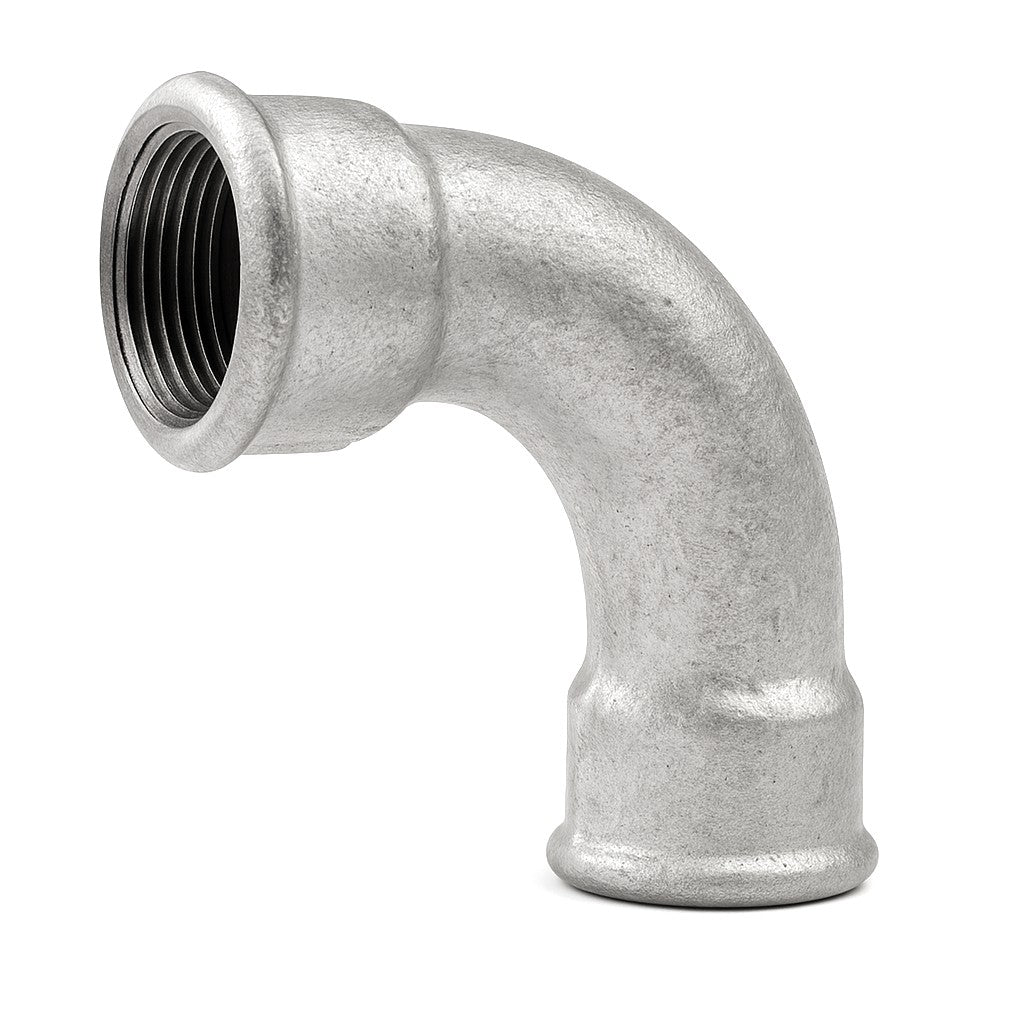

Bogen 90° I/I Temperguss verzinkt
Der 90°-Bogen mit großem Radius Innengewinde-Innengewinde (I/I) aus verzinktem Temperguss ist ein Fitting, der für einen sanften und progressiven Richtungswechsel in einer Rohrleitungsinstallation konzipiert ist. Seine längliche Form unterscheidet ihn von einem Standard-90°-Winkel.
Wofür wird ein Bogen mit großem Radius verwendet?
Während ein Standard-90°-Winkel einen scharfen Winkel erzeugt, bietet der Bogen mit großem Radius, auch "geschwungener Bogen" genannt, einen viel sanfteren Übergang. Dieser Vorteil ist entscheidend für:
- Verbesserung des Flüssigkeitsstroms: Seine Form reduziert Turbulenzen und Druckverluste erheblich, was in Heizungssystemen, Pumpenkreisläufen oder pneumatischen Fördersystemen unerlässlich ist.
- Erleichterung des Durchgangs: Er wird häufig in Zentralstaubsaugeranlagen oder Materialfördersystemen verwendet, da er das Risiko von Verstopfungen verringert.
- Industrielle Ästhetik: Bei Dekorationsprojekten bietet seine elegante und schlanke Form ein anderes und oft geschätzteres visuelles Ergebnis als das eines scharfen Winkels.
Technische Eigenschaften (Konformität EN 10242)
Dieser Fitting wird gemäß den Anforderungen der europäischen Norm EN 10242 hergestellt, was optimale Qualität und Zuverlässigkeit für Fachleute und Privatpersonen garantiert.
- Hochwertiges Material: Temperguss (Güte EN-GJMW-400-5), bekannt für seine hohe mechanische Druck- und Stoßfestigkeit.
- Korrosionsschutz: Feuerverzinkung (ca. 70µm dick), die eine ausgezeichnete Langlebigkeit gewährleistet und dem Fitting sein industrielles Roh-Finish verleiht.
- Standard-Innengewinde (BSP): Die beiden Innengewinde sind zylindrisch (Rp) gemäß der Norm ISO 7-1. Sie sind für die Verbindung mit konischen Außengewinden (R) ausgelegt und erfordern ein Dichtmittel, um eine perfekte Verbindung zu gewährleisten.
Richtmaße
Beachten Sie, dass der Achsabstand dieses Fittings deutlich größer ist als der eines Standard-90°-Winkels.
| Gewinde | A - Achsabstand (mm) | Richtgewicht |
|---|---|---|
| 1/2'' (15x21 mm) | ~ 46 mm | ~ 0.15 kg |
| 3/4'' (20x27 mm) | ~ 57 mm | ~ 0.23 kg |
| 1'' (26x34 mm) | ~ 68 mm | ~ 0.38 kg |
Hinweis: Die Abmessung 'A' stellt den Abstand zwischen der Mitte des Fittings und der Stirnseite eines der Enden dar.
Montagehinweis
Angesichts seines größeren Platzbedarfs stellen Sie sicher, dass Sie genügend Platz für die Installation haben. Die Abdichtung muss an den Außengewinden der Teile erfolgen, die Sie mit diesem Bogen verbinden.
