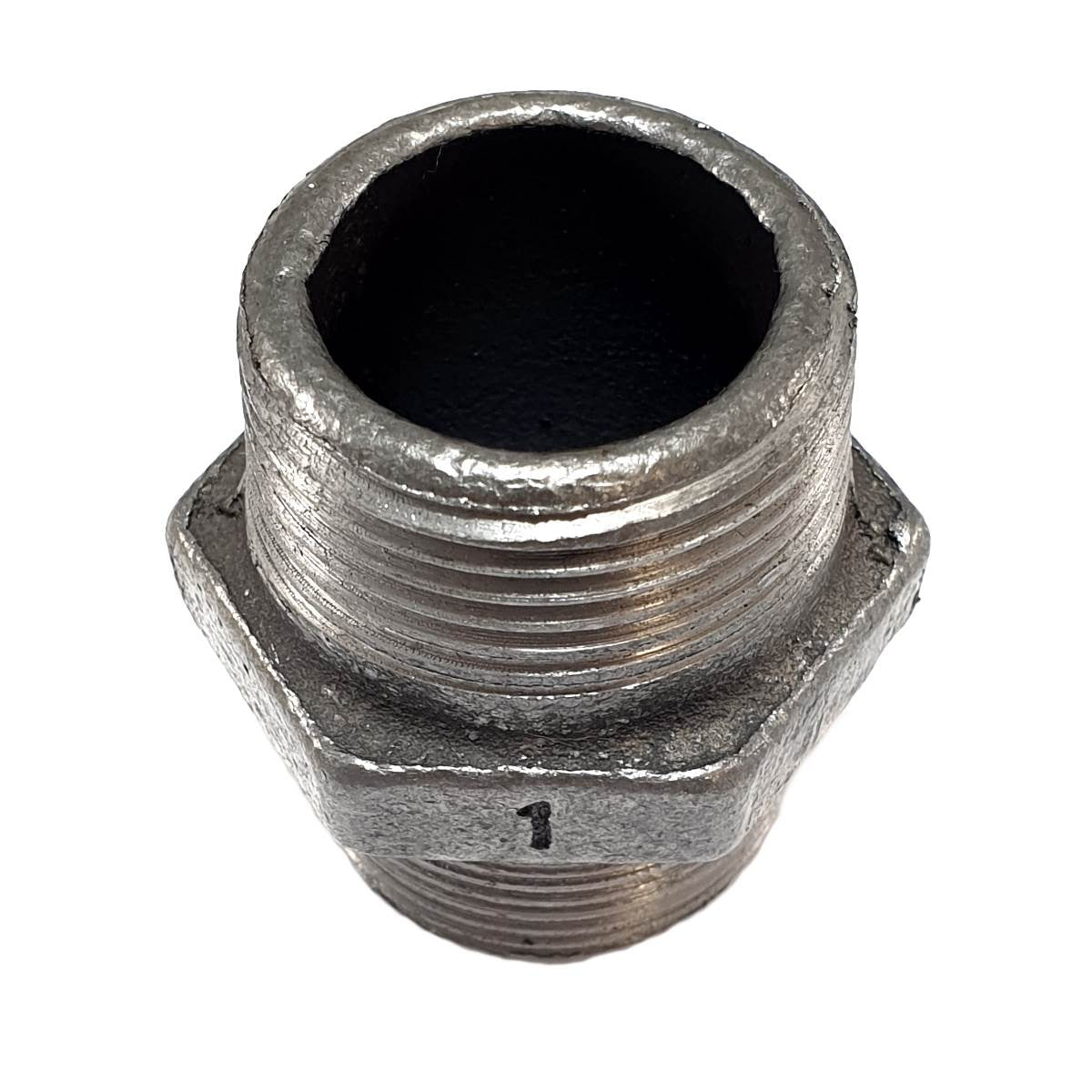

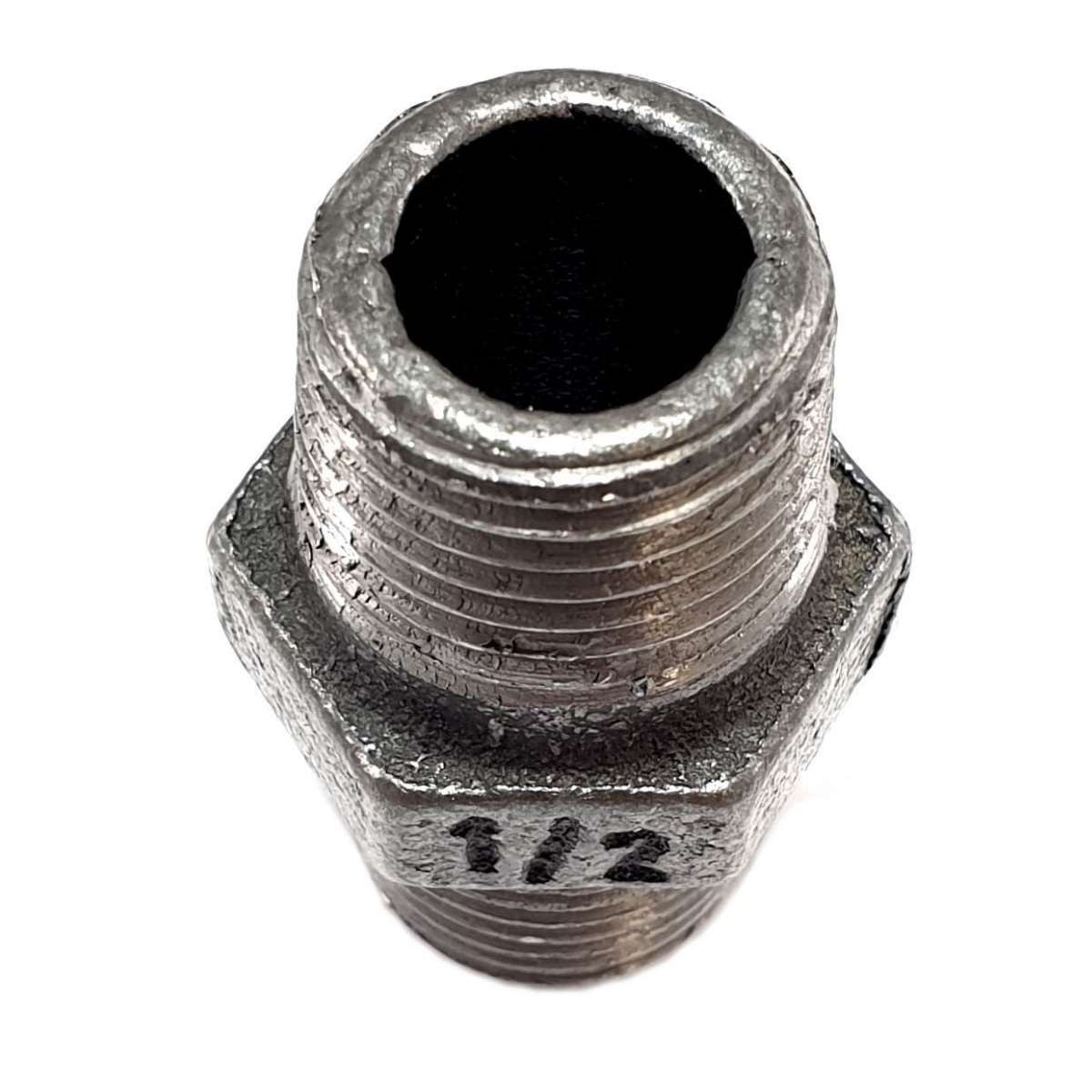

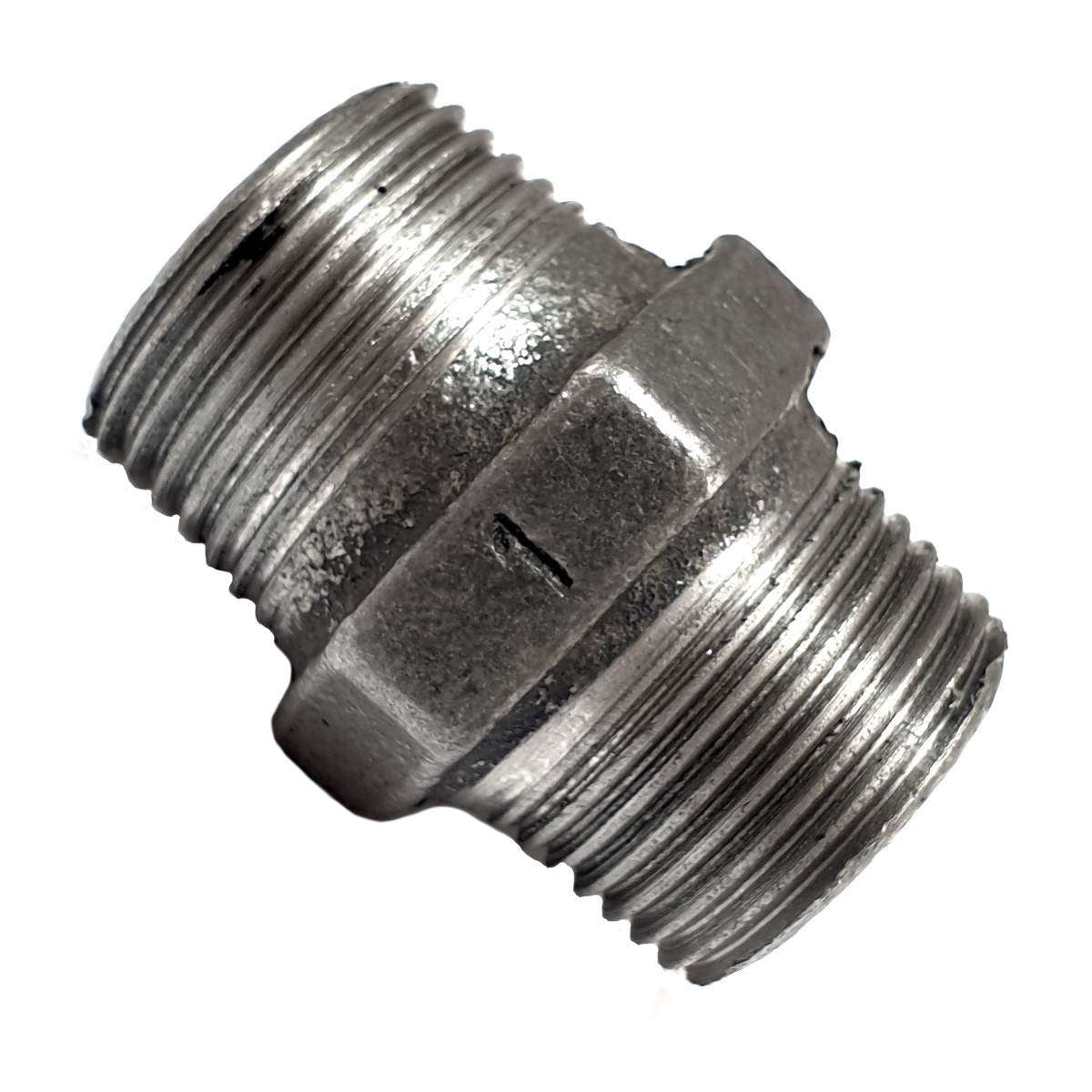

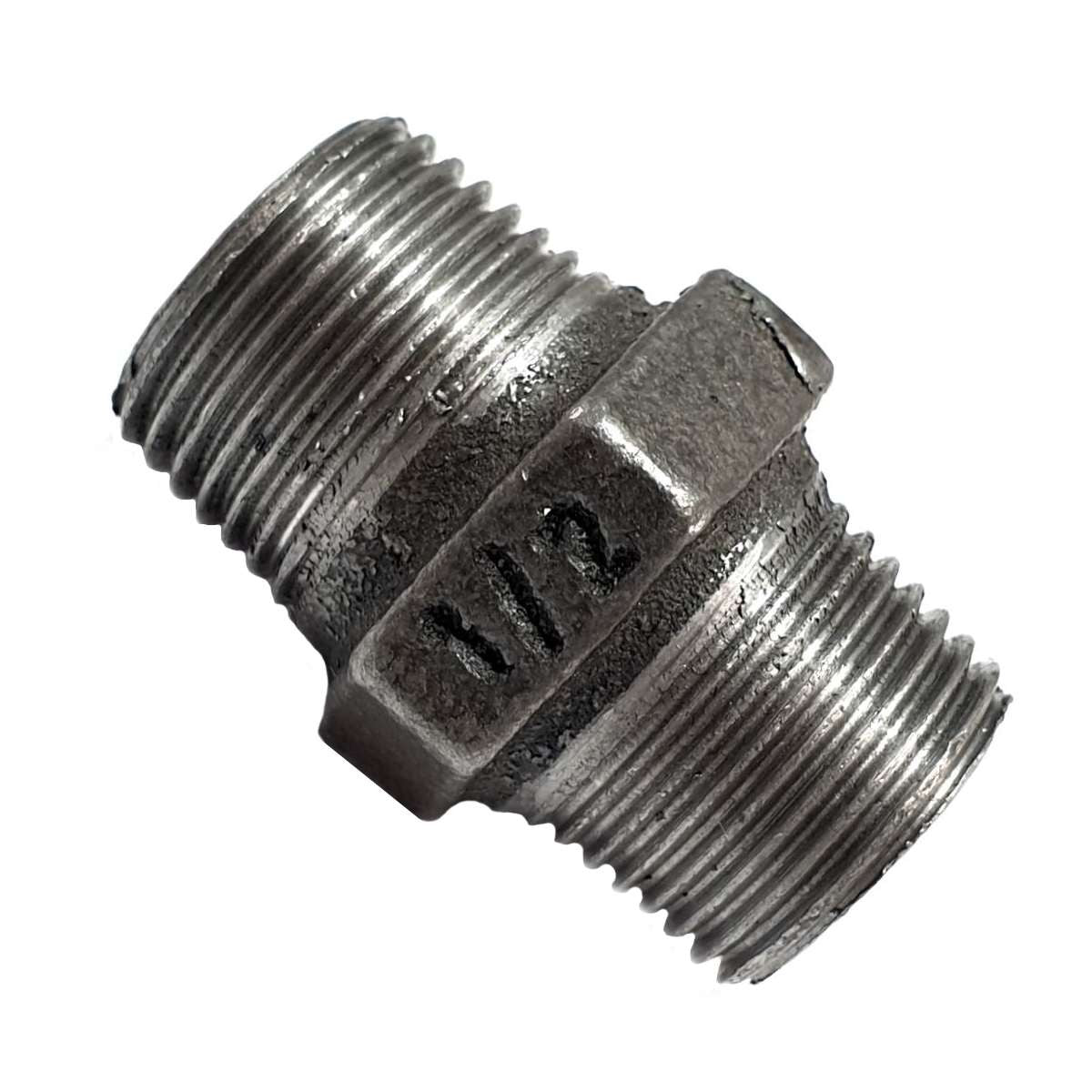

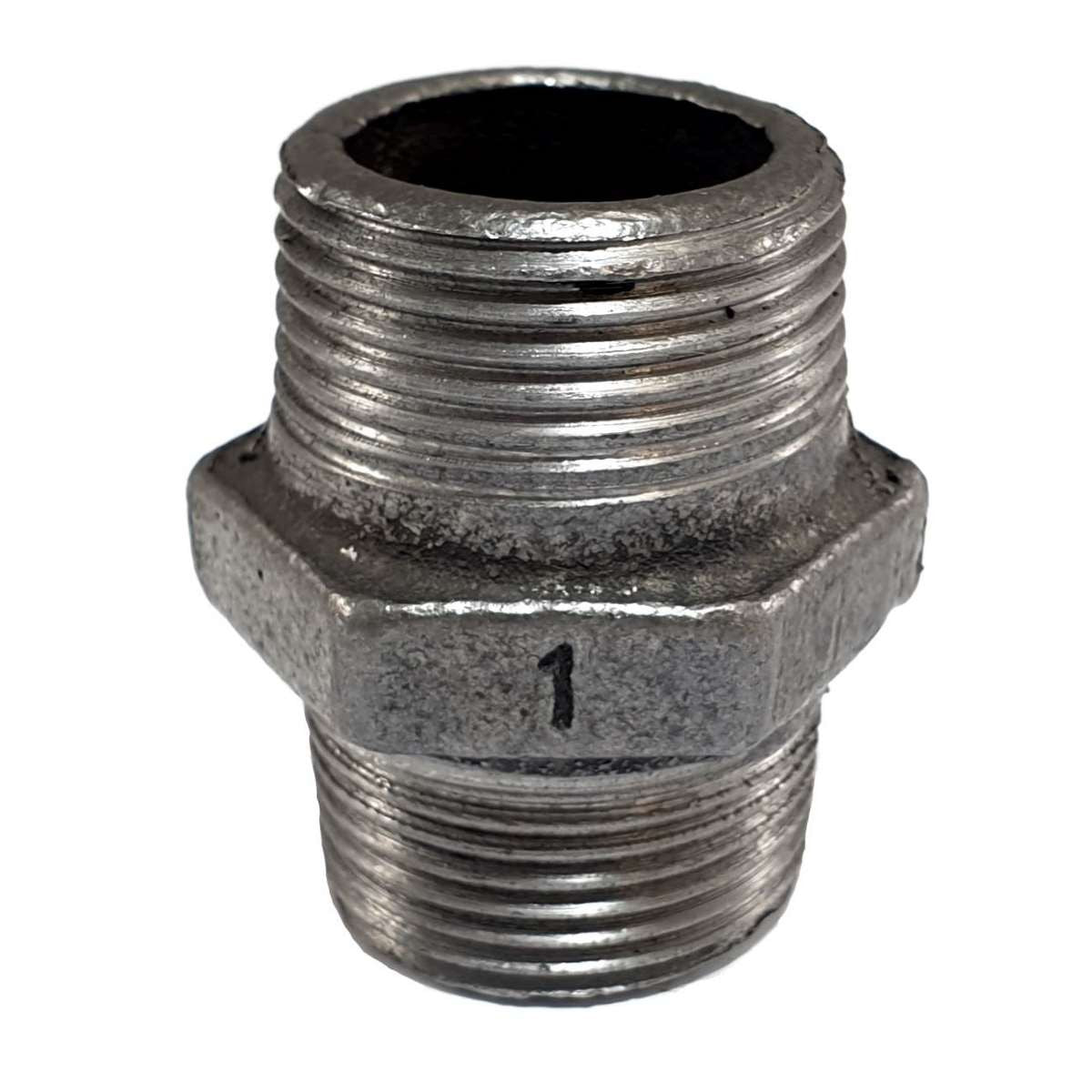

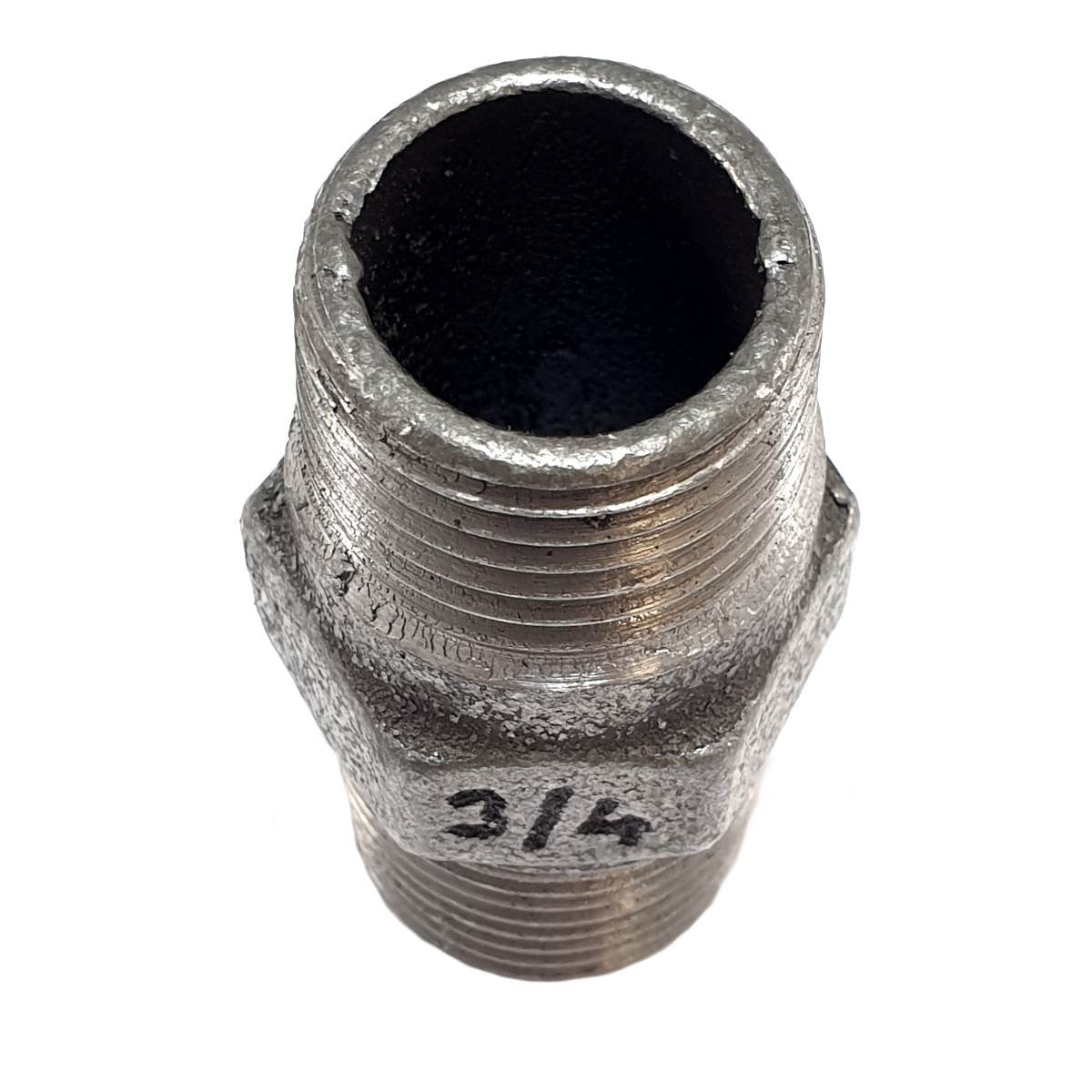

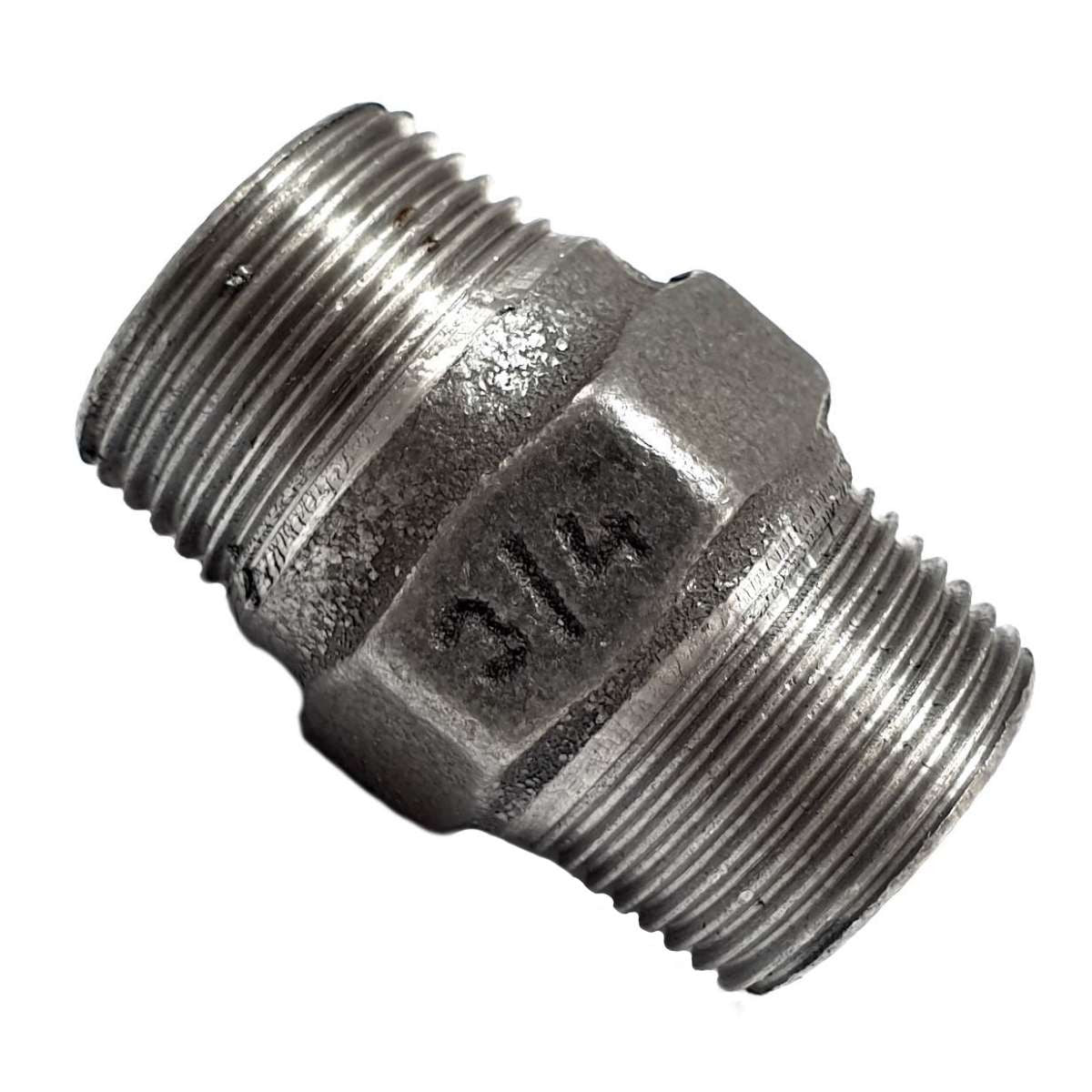

Nippel Rechts/Links A/A Temperguss schwarz

• Material : Schwarzer Temperguss
• Farbe : Grau / Dunkelgrau

Der Rechts/Links-Nippel A/A aus schwarzem Temperguss (Ref. 281) hat ein Rechts-Außengewinde auf einer Seite und ein Links-Außengewinde auf der anderen. Die Linksgewindeseite passt nicht in ein Standard-Innengewinde-Fitting (Rechtsgewinde). Er wird mit der Rechts/Links-Muffe I/I (Ref. 271) verwendet, oder mit einem Fitting mit Linksgewinde (nicht Standard).

Wie funktioniert ein Rechts/Links-Fitting?

Ein Standard-Fitting wird immer in die gleiche Richtung geschraubt (im Uhrzeigersinn). Der Rechts/Links-Nippel hat auf einer Seite ein umgekehrtes Gewinde. Zusammen mit der Rechts/Links-Muffe I/I bildet er ein System, bei dem beim Drehen der Muffe beide Seiten gleichzeitig angezogen oder gelöst werden. So lassen sich zwei fixierte Elemente verbinden oder trennen, ohne sie zu drehen.

Muffe + Nippel: das unverzichtbare Duo

Der Rechts/Links-Nippel wird nie allein verwendet. Er bildet ein Paar mit der Rechts/Links-Muffe I/I:

• Der R/L-Nippel (A/A) wird in ein vorhandenes Innengewinde-Fitting geschraubt (T-Stück, Bogen, Flansch…).
• Die R/L-Muffe (I/I) deckt den Nippel und das angrenzende Fitting oder Rohr ab. Beim Drehen ziehen sich beide Seiten gleichzeitig an.

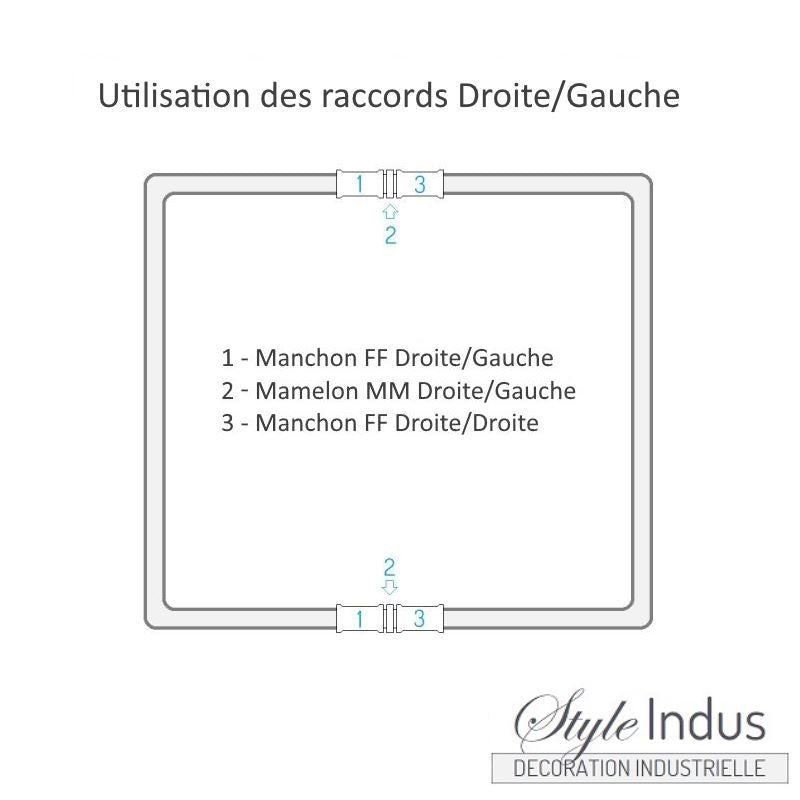

Interessanter Einsatz für Deko: Bei einem Rahmen oder einer Rechteckform aus Rohren und Fittings ist die letzte Verbindung mit Standardfittings nicht möglich. Die Kombination R/L-Nippel + R/L-Muffe + Standardmuffe schließt die Form, indem beide Seiten gleichzeitig angezogen werden. Eine kompaktere und wirtschaftlichere Alternative zu Verschraubungen I/I.

Technische Daten

• Norm : Herstellung gemäß EN 10242 und ISO 49. Temperguss EN-GJMW-400-5 (nach EN 1562).
• Gewinde : Ein Außengewinde rechts (R) + ein Außengewinde links, nach ISO 7-1 (BSP).
• Zuverlässigkeit : 100% dichtheitgeprüft.
• Einschraubtiefe: 10 bis 15 mm
• Material : schwarzer Temperguss
• Farbe : Dunkelgrau

Einsatzbedingungen

• Max. Temperatur : 155°C (Wasser).
• Kompatibilität : Trinkwasser, Abwasser, Gas, Dampf, nicht korrosive Flüssigkeiten.

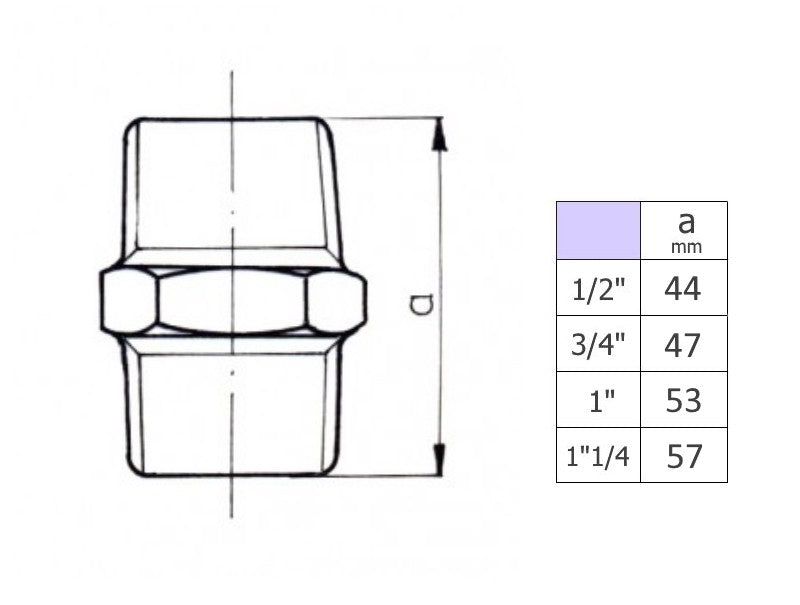

Abmessungen

Scrollen Sie die Tabelle horizontal, um alle Maße zu sehen.

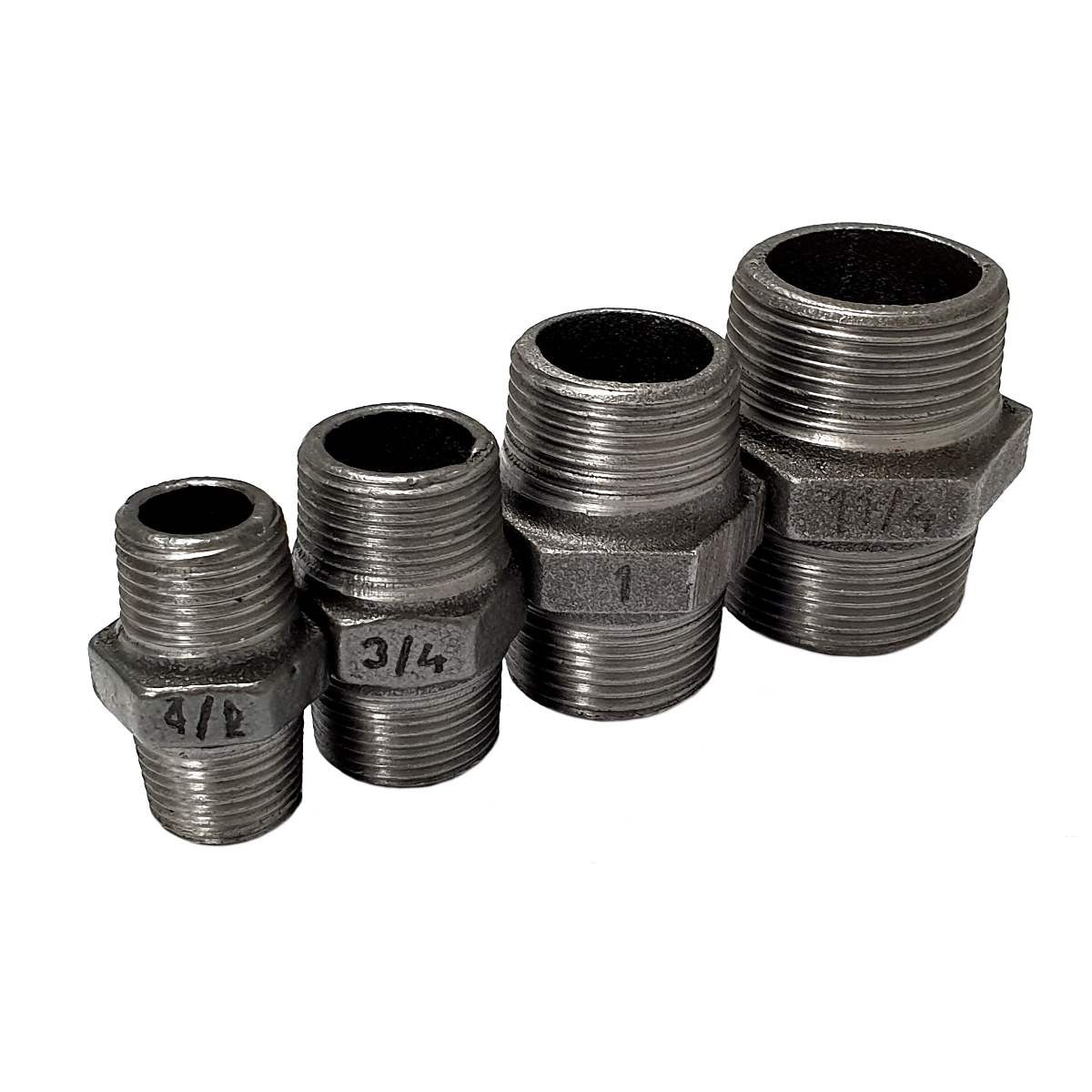

Größe (Zoll)	Größe (mm)	DN	Länge L (mm)	Gewicht (kg)
1/4"	8×14	DN8	28	0,029
3/8"	12×17	DN10	32	0,040

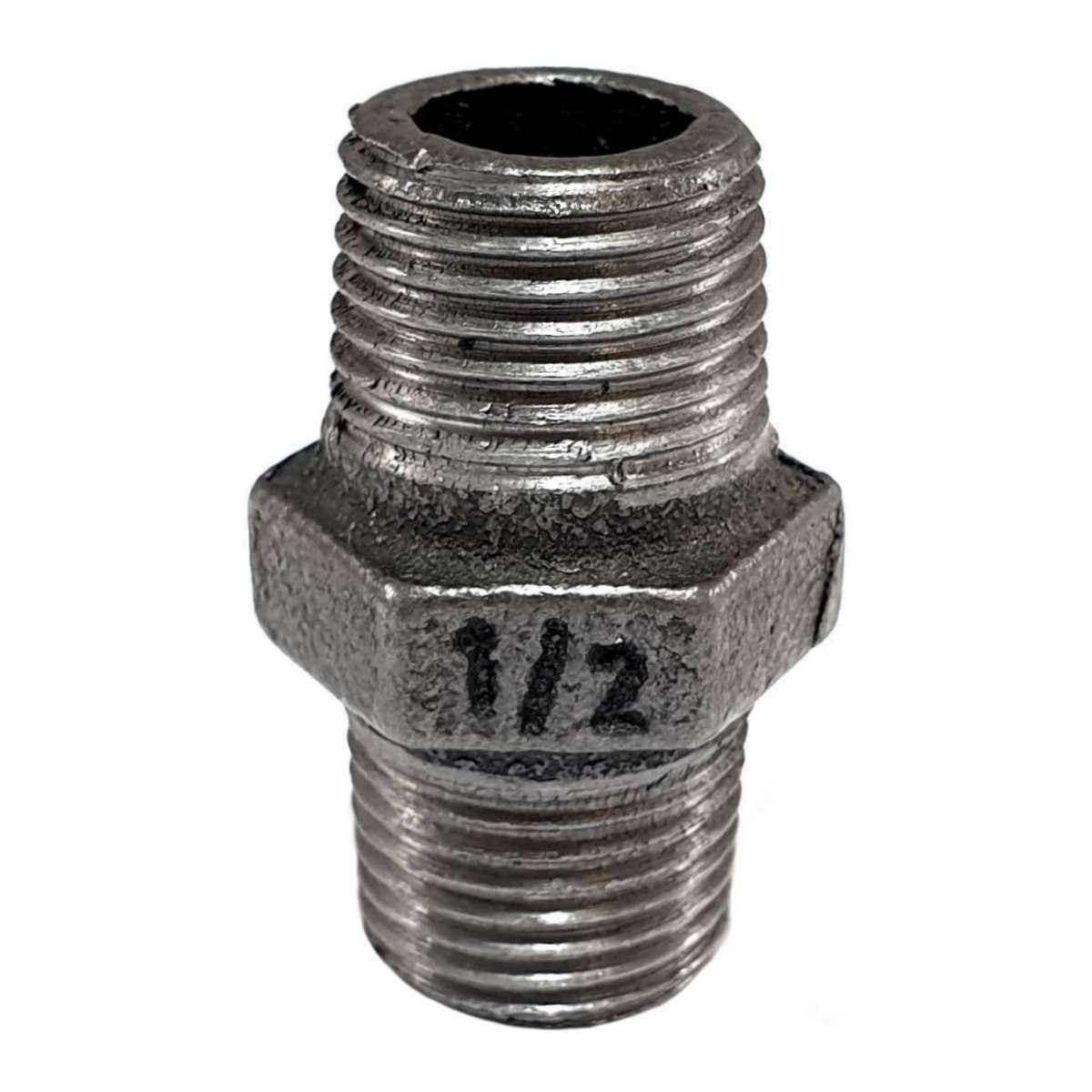

1/2"	15×21	DN15	38	0,059

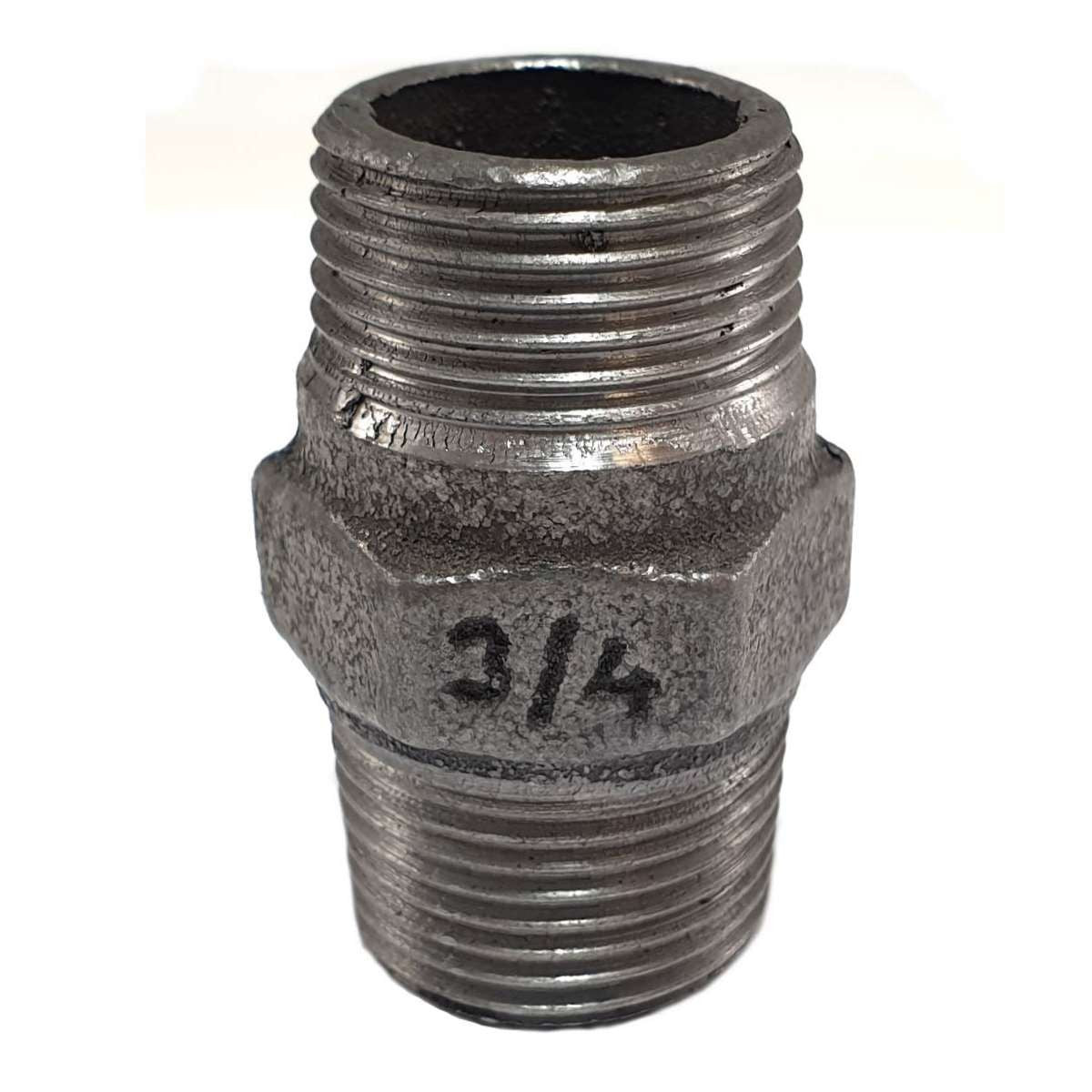

3/4"	20×27	DN20	42	0,093
1"	26×34	DN25	47	0,162
1"1/4	33×42	DN32	52	0,270
1"1/2	40×49	DN40	56	0,280
2"	50×60	DN50	64	0,500
