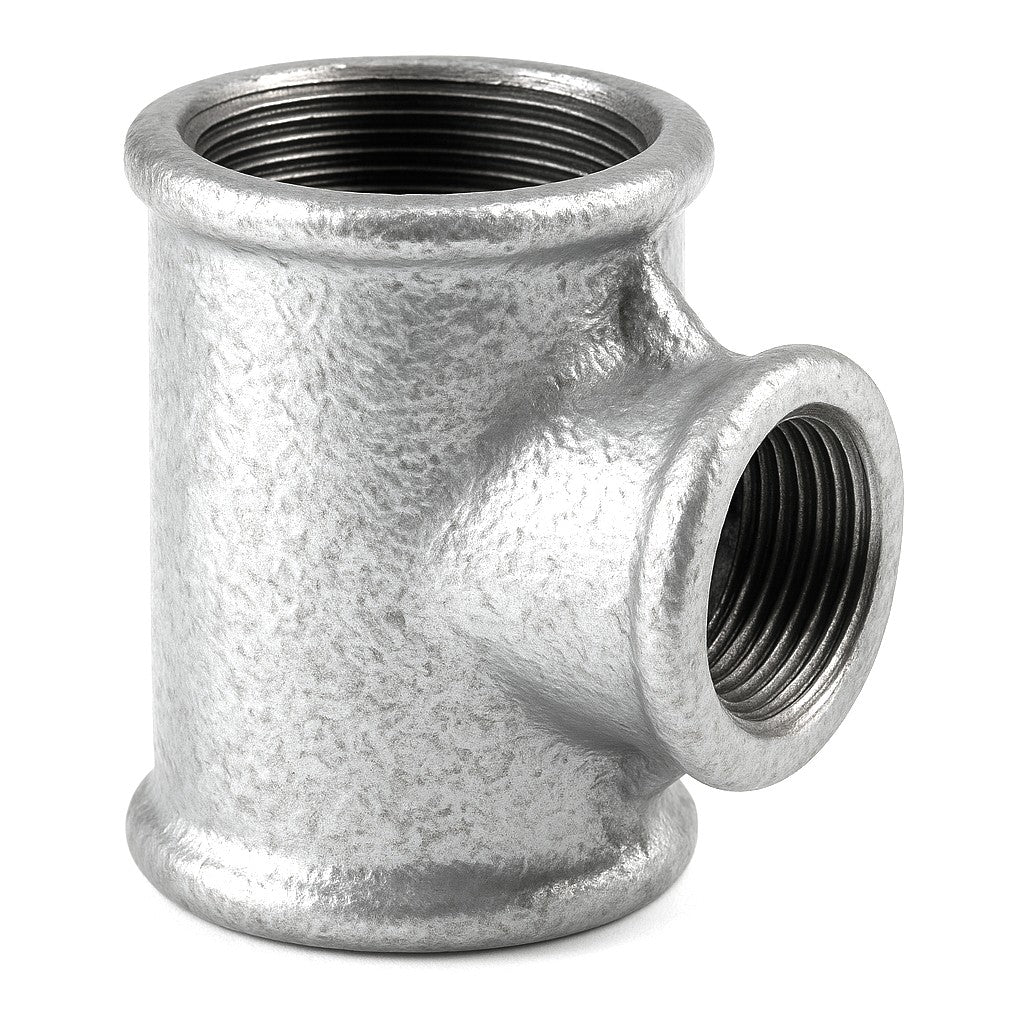

Reduzier-T-Stück 90° I/I/I Temperguss verzinkt

Das 90°-Reduzier-T-Stück mit drei Innengewinden (I/I/I) aus verzinktem Temperguss ist ein grundlegender Abzweigfitting in der Rohrleitungstechnik. Seine intelligente Konstruktion ermöglicht es, einen 90°-Abzweig von einer Hauptleitung zu erstellen und gleichzeitig den Durchmesser für den neuen Zweig zu reduzieren, alles in einem einzigen Teil.

Wofür wird ein Reduzier-T-Stück verwendet?

Dieser multifunktionale Fitting ist unerlässlich, um die Durchmesser innerhalb eines Netzwerks anzupassen. Er ersetzt vorteilhaft die Montage eines gleichschenkligen T-Stücks und einer Reduzierung und bietet eine kompaktere, wirtschaftlichere und zuverlässigere Lösung (mit einer potenziellen Leckstelle weniger). Seine Anwendungen sind zahlreich:

• Erstellung von Abzweigungen: Es ist der Fitting par excellence, um ein Gerät (Heizkörper, Wasserhahn, Manometer) mit einem kleineren Durchmesser von einer Hauptverteilerleitung zu versorgen.
• Optimierung des Netzes: Ermöglicht die Anpassung von Durchfluss und Druck durch Reduzierung des Durchmessers einer neuen Leitung.
• DIY-Konstruktionen: Bei Projekten im Industriestil bietet es große Flexibilität, um die Rohrdurchmesser zu variieren und visuell dynamische Strukturen zu schaffen.

Technische Eigenschaften (Konformität EN 10242)

Dieser Fitting wird gemäß den Anforderungen der europäischen Norm EN 10242 hergestellt, was optimale Qualität und Zuverlässigkeit für Fachleute und Privatpersonen garantiert.

• Hochwertiges Material: Temperguss (Güte EN-GJMW-400-5), bekannt für seine hohe mechanische Druck- und Stoßfestigkeit.
• Korrosionsschutz: Feuerverzinkung (ca. 70µm dick), die eine ausgezeichnete Langlebigkeit und ein industrielles Roh-Finish gewährleistet.
• Standard-Innengewinde (BSP): Die drei Innengewinde sind zylindrisch (Rp) gemäß der Norm ISO 7-1. Sie sind für die Aufnahme von konischen Außengewinden (R) ausgelegt und erfordern ein Dichtmittel für eine perfekte Verbindung.

Richtmaße

Die Abmessungen sind im Format [Eingang 1] - [Abzweig-Ausgang] - [Eingang 2] angegeben. Die Achsabstände werden von der Mitte des Fittings zur Stirnseite jedes Ausgangs gemessen.

Hinweis: Die Abmessung 'A' entspricht dem Achsabstand der Hauptausgänge und 'B' dem des reduzierten Ausgangs (Abzweig).

Montagehinweis

Achten Sie bei der Montage besonders auf die Ausrichtung des T-Stücks, damit der Ausgang mit reduziertem Durchmesser korrekt für Ihren Abzweig positioniert ist. Die Abdichtung muss an den drei Außengewinde-Fittings erfolgen, die Sie in das T-Stück schrauben.
