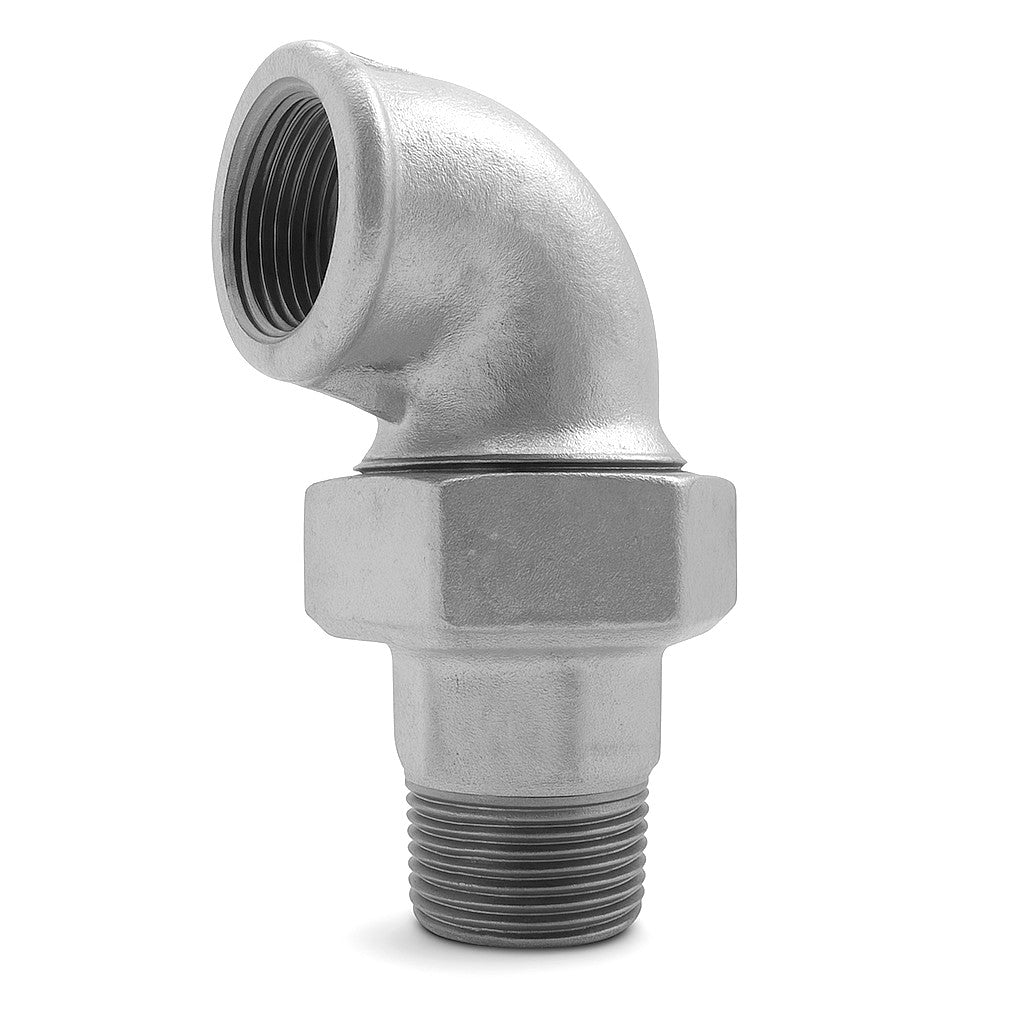

Winkelverschraubung 90° I/A Temperguss verzinkt

Die 90°-Winkelverschraubung Außen-/Innengewinde (A/I) ist ein technischer und vielseitiger Fitting. Sie integriert eine 90°-Winkelfunktion, einen gemischten Außen-/Innengewinde-Anschluss und ein lösbares Verschraubungssystem für maximale Flexibilität bei der Installation oder Wartung.

Wofür wird eine A/I-Winkelverschraubung verwendet?

Dieser Fitting ist die hervorragende Lösung, um ein Gerät oder eine Rohrleitung anzuschließen und sich dabei die Möglichkeit einer zukünftigen Demontage vorzubehalten. Seine A/I-Konfiguration macht ihn besonders nützlich für:

• Anschluss von Geräten: Ideal, um ein Gerät mit einem Außengewinde-Ausgang (z. B. Umwälzpumpe, Filter) direkt an eine Rohrleitung mit Innengewinde-Ende anzuschließen oder umgekehrt.
• Abschluss einer Installation: Er ermöglicht es, zwei feste Rohrleitungsabschnitte (einen mit Außengewinde, den anderen mit Innengewinde) zu verbinden, wo das Verschrauben eines Standardfittings unmöglich wäre.
• Vereinfachung der Wartung: Durch Lösen der Überwurfmutter wird die Verbindung getrennt, was es ermöglicht, eine Komponente mühelos aus dem Netz zu entfernen, ohne die Rohre schneiden zu müssen.

Die Abdichtung des Verschraubungsteils wird durch einen hochpräzisen Kontakt zwischen zwei konischen Dichtflächen (Metall/Metall) gewährleistet, was an dieser Stelle keine zusätzliche Dichtung erfordert.

Technische Eigenschaften (Konformität EN 10242)

Dieser Fitting wird gemäß den Anforderungen der europäischen Norm EN 10242 hergestellt, was optimale Qualität und Zuverlässigkeit für kritische Installationen garantiert.

• Hochwertiges Material: Temperguss (Güte EN-GJMW-400-5), bekannt für seine sehr hohe mechanische Druck- und Stoßfestigkeit.
• Korrosionsschutz: Feuerverzinkung (ca. 70µm dick), die eine ausgezeichnete Langlebigkeit und ein industrielles Roh-Finish gewährleistet.
• Konisch dichtend: Die Verschraubung ist konisch (Metall/Metall) und gewährleistet eine zuverlässige und dauerhafte Abdichtung ohne Verschleißdichtung.
• Anschlussgewinde: Der Fitting kombiniert ein konisches Außengewinde (R) und ein zylindrisches Innengewinde (Rp) gemäß der Norm ISO 7-1.

Richtmaße

Der Platzbedarf dieses Fittings ist größer als der eines Standardwinkels.

Hinweis: Die Abmessungen A und B stellen den Achsabstand auf jeder Seite des Fittings dar.

Montagehinweis

Die Abdichtung der Gewinde Außen (R) und Innen (Rp) muss mit Hanf oder einem anderen geeigneten Produkt erfolgen. Tragen Sie kein Dichtmittel auf die konischen Dichtflächen der Verschraubung selbst auf. Ziehen Sie die Überwurfmutter fest an, um den Metall-auf-Metall-Kontakt zu gewährleisten.
