Bördelmutter Messing

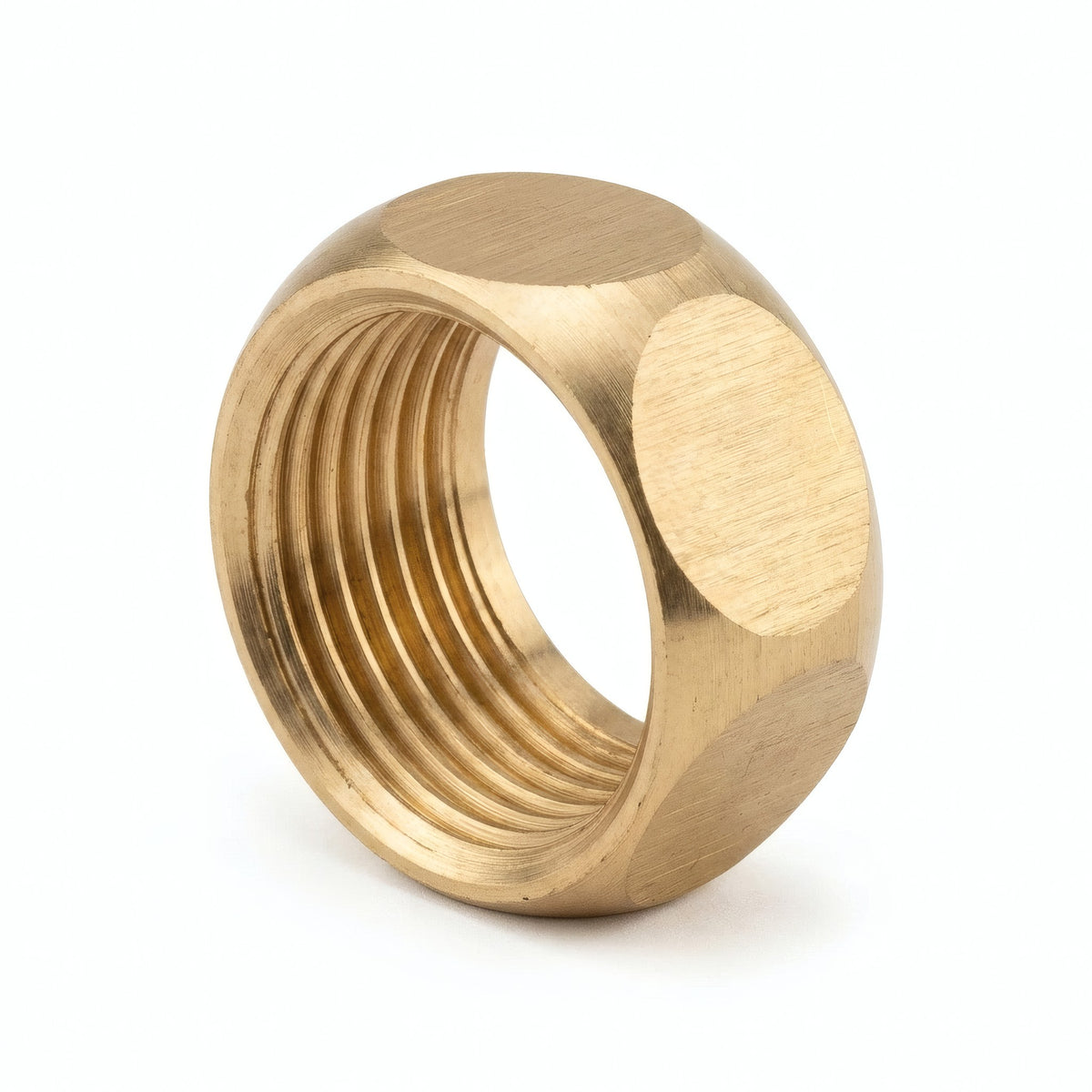

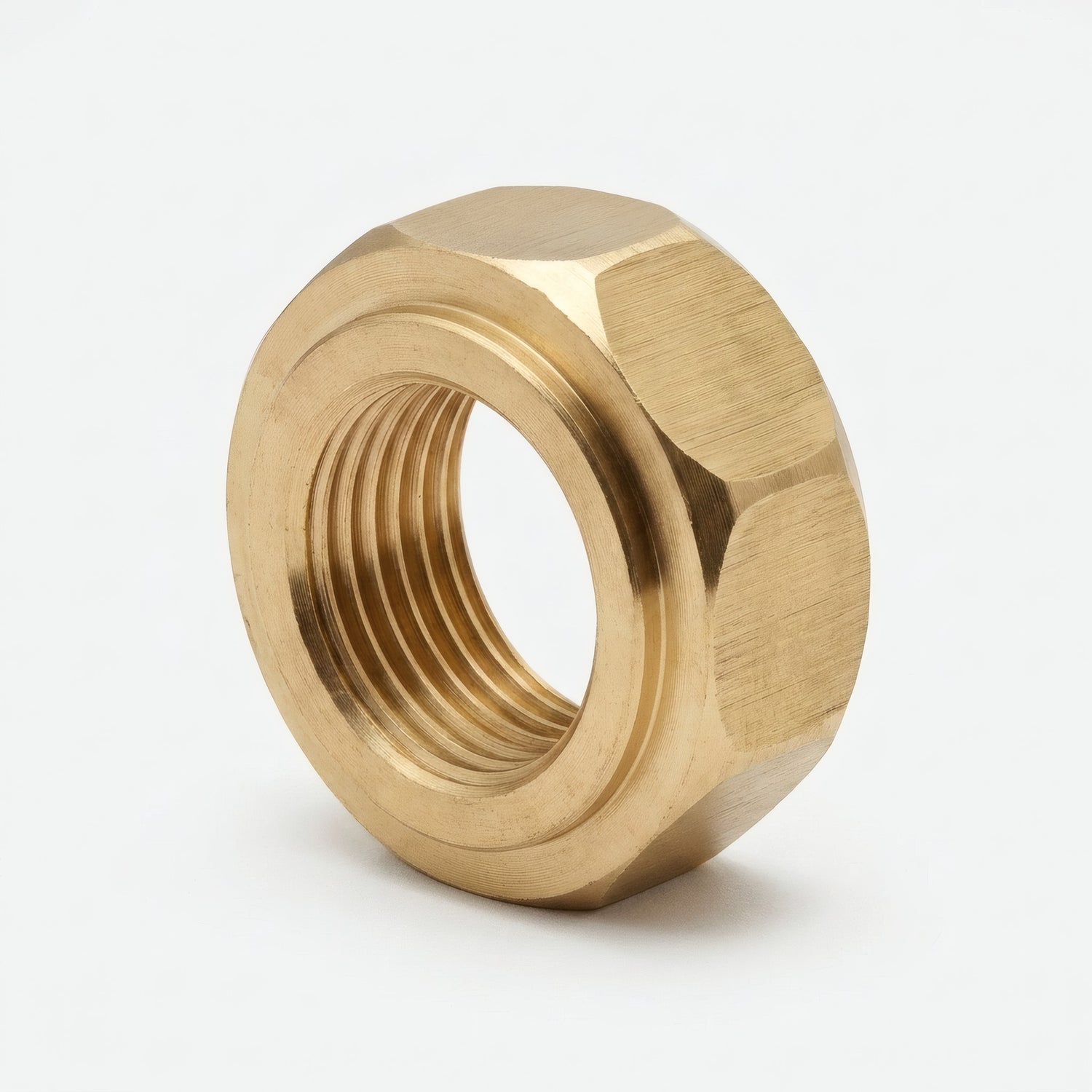

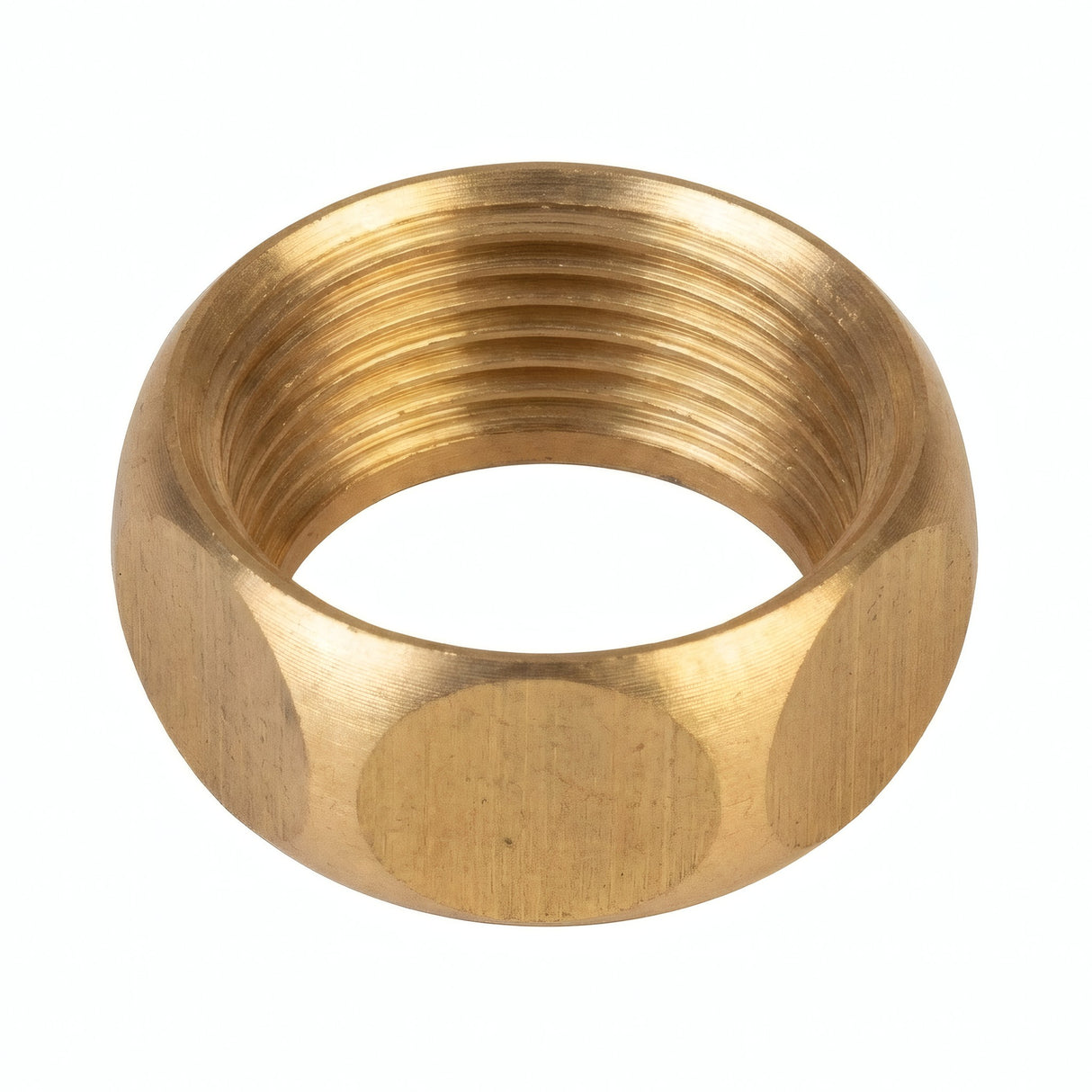

Bördelmutter aus Messing für den Anschluss von Kupferrohren an Gewindefittings. Diese Mutter wird mit einem Kupferrohr kombiniert, dessen Ende aufgeweitet (gebördelt) wurde, und stellt so eine dichte mechanische Verbindung her. Gewinde ISO 228-1 BSPP.
Beschreibung der Messing-Bördelmutter
Diese Bördelmutter wird auf ein Fitting mit Außengewinde geschraubt und presst den Bördel (das aufgeweitete Ende) eines Kupferrohrs gegen die Dichtfläche des Fittings. So entsteht eine zuverlässige und lösbare mechanische Abdichtung – ohne Weich- oder Hartlöten.
Jede Variante kombiniert ein Gewinde (passend zum Fitting) und einen Rohrdurchmesser (passend zum anzuschließenden Kupferrohr). Prüfen Sie die Kompatibilität zwischen dem Gewinde Ihres Fittings und dem Außendurchmesser Ihres Kupferrohrs.
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldfarbenes Messing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP-Gasgewinde (zylindrisches Gewinde) |
| Abdichtung | Garantiert durch Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Zwischen dem Bördel des Rohrs und der Dichtfläche des Fittings mit Außengewinde |
| Form | Sechskant |
| Ausführung | Innengewinde (I) — für gebördeltes Kupferrohr |
| Anschluss | Bördelanschluss am Kupferrohr |
| Kompatibilität | Kupferrohr (Außendurchmesser je nach Variante) |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Abdichtungsart |
| Einsatzbereich | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Einsatzbedingungen und Installation
- Betriebsdruck: PN 16 bar
- Temperatur: Je nach gewählter Abdichtungsart
- Medien: Trinkwasser, Glykolwasser, kompatible Medien
- Installation: Mit moderatem Anzugsmoment anziehen und geeignete Werkstoffe wählen (Gefahr galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser: Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen in Kontakt mit Wasser für den menschlichen Gebrauch.
- 4MS: Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Werkstoffe und Produkte in Kontakt mit Trinkwasser.
Anwendungen und Montagehinweise
Einsatzbereiche
- Anschluss von Kupferrohren: Verbindung Kupferrohr / Gewindefitting per Bördel
- Sanitärinstallation im Haushalt: Anschluss von Warm- und Kaltwasserinstallationen
- Industrielle Sanitärinstallation: Anlagen gemäß PN 16 bar
Montagehinweise
- Schieben Sie die Mutter auf das Kupferrohr, bevor Sie den Bördel herstellen
- Prüfen Sie die Kompatibilität zwischen dem Gewinde der Mutter und dem Außendurchmesser des Kupferrohrs
- Mit Gabelschlüssel oder Rollgabelschlüssel anziehen — keine Wasserpumpenzange verwenden, damit das Teil keine Abdrücke bekommt
- Ein moderates Anzugsmoment anwenden — zu festes Anziehen kann den Bördel verformen

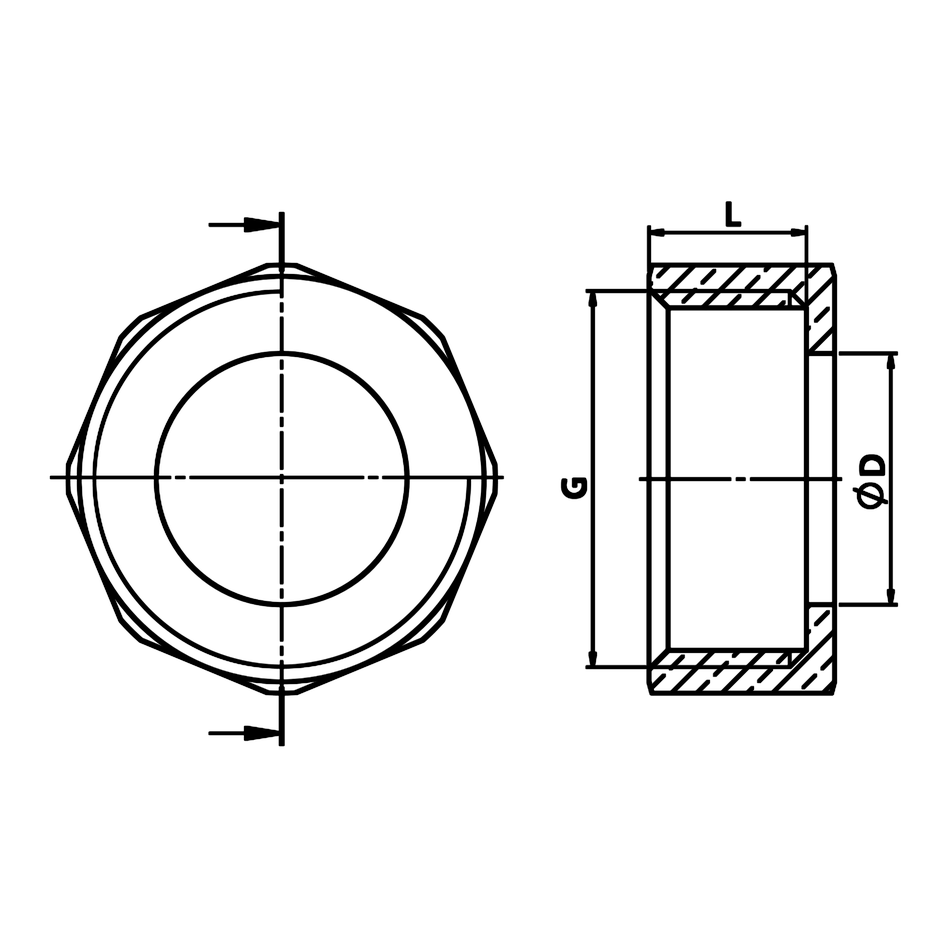

Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.
| G | G (mm) | OD | L |
|---|---|---|---|
| 3/8" | 12x17 | 8.2 | 9.5 |
| 3/8" | 12x17 | 10.2 | 9.5 |
| 3/8" | 12x17 | 12.2 | 9.5 |
| 1/2" | 15x21 | 10.2 | 11 |
| 1/2" | 15x21 | 12.2 | 11 |
| 1/2" | 15x21 | 14.2 | 11 |
| 1/2" | 15x21 | 16.2 | 11 |
| 3/4" | 20x27 | 12.2 | 12 |
| 3/4" | 20x27 | 14.2 | 12 |
| 3/4" | 20x27 | 16.2 | 12 |
| 3/4" | 20x27 | 18.2 | 12 |
| 3/4" | 20x27 | 20.3 | 12 |
| 1" | 26x34 | 20.3 | 14 |
| 1" | 26x34 | 22.3 | 14 |
| 1"1/4 | 33x42 | 26 | 17 |
| 1"1/4 | 33x42 | 32 | 17 |
Verfügbare Größenkombinationen
Diese Bördelmutter ist in den folgenden Kombinationen aus Gewinde und Rohrdurchmesser erhältlich.
| Gewinde | Rohrdurchmesser |
|---|---|
| 3/8'' | Ø8,2 |
| 3/8'' | Ø10,2 |
| 3/8'' | Ø12,2 |
| 1/2'' | Ø10,2 |
| 1/2'' | Ø12,2 |
| 1/2'' | Ø14,2 |
| 1/2'' | Ø16,2 |
| 3/4'' | Ø12,2 |
| 3/4'' | Ø14,2 |
| 3/4'' | Ø16,2 |
| 3/4'' | Ø18,2 |
| 3/4'' | Ø20,2 |
| 1'' | Ø20,3 |
| 1'' | Ø22,3 |
| 1''1/4 | Ø32 |
Das Aussehen des Teils kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
