Flachdichtungsverschraubung A/I EPDM Messing
Flachdichtende Verschraubung AG/IG aus Messing mit integrierter EPDM-Dichtung, die einen demontierbaren Anschlusspunkt zwischen einem Innengewinde- und einem Außengewinde-Element bietet. Ideale Mischkonfiguration für Geräteanschlüsse. Norm ISO 228-1 BSPP.
Beschreibung der flachdichtenden Verschraubung AG/IG aus Messing
Diese gemischte AG/IG-Verschraubung besteht aus drei Teilen: einem Außengewinde-Körper, einem Innengewinde-Körper und einer Überwurfmutter. Die integrierte EPDM-Dichtung gewährleistet die Dichtheit der Flachverbindung. Sie schafft einen schnellen Trennpunkt im Kreislauf.
Die AG/IG-Konfiguration ist besonders nützlich für den direkten Anschluss an Geräte oder Ventile, die bereits ein Außen- oder Innengewinde haben. Demontage und Wiedermontage möglich, ohne den Rest der Anlage zu beeinträchtigen.
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldenes Messing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP Gas (zylindrisches Gewinde) |
| Dichtung | Durch EPDM-Dichtung (mitgeliefert) |
| Dichtflächen | Flachdichtende Fläche für EPDM-Dichtung |
| Form | Sechskant (Schlüsselanzug) |
| Typ | Außengewinde / Innengewinde + Überwurfmutter |
| Verschraubungstyp | Flachdichtend mit Dichtung |
| Dichtung | EPDM (mitgeliefert) |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Dichtungsart |
| Verwendung | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Nutzungs- und Installationsbedingungen
- Betriebsdruck : PN 16 bar
- Temperatur : Je nach gewählter Dichtungsart
- Medien : Trinkwasser, Glykolwasser, kompatible Medien
- Installation : Mäßiges Anzugsdrehmoment anwenden und geeignete Materialien wählen (Risiko der galvanischen Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser : Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen in Kontakt mit Wasser für den menschlichen Verbrauch.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Werkstoffe und Produkte in Kontakt mit Trinkwasser.
Anwendungen und Installationshinweise
Anwendungen
- Hauswasserinstallation : Anschluss von Warm- und Kaltwasseranlagen
- Industrielle Sanitärinstallation : PN 16 bar konforme Anlagen
- Inneneinrichtung : Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
- DIY und kreatives Heimwerken : Maßgeschneiderte Projekte mit Schraubfittings
Installationshinweise
- Überprüfen Sie, ob die EPDM-Dichtung vor dem Anziehen korrekt positioniert ist
- Mit Gabelschlüssel oder verstellbarem Schlüssel anziehen — keine Rohrzange verwenden, um Beschädigungen am Fitting zu vermeiden
- Ein mäßiges Anzugsdrehmoment anwenden — zu starkes Anziehen kann die EPDM-Dichtung zerquetschen

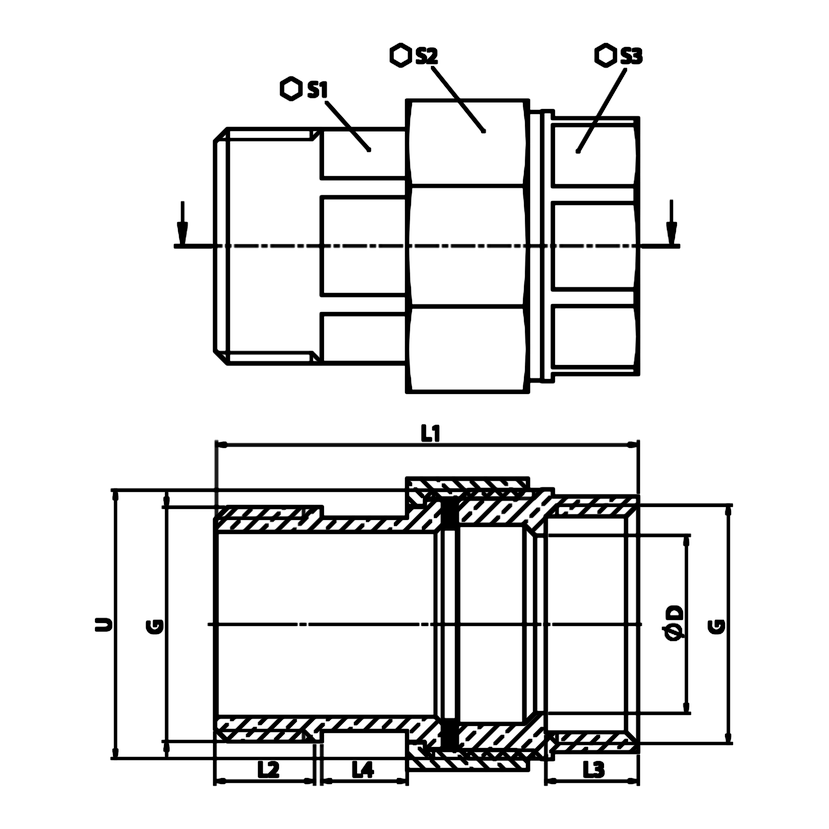

Technische Zeichnung
Dimensions (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders angegeben.
| G | G (mm) | U | U (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 | S3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 14.5 | 47.5 | 11 | 10 | 10 | 19 | 29 | 23 |
| 3/4" | 20x27 | 7/8" | 19.5 | 53.5 | 12 | 11 | 10 | 24 | 33 | 29 | |
| 1" | 26x34 | 1"1/8 | 25 | 61 | 14 | 13 | 12 | 30 | 41 | 36 |
Größenentsprechungen
Diese Verschraubung ist in den folgenden Größen erhältlich. Verwenden Sie diese Tabelle, um die Entsprechung zwischen Millimetern, Zoll und DN zu finden.
| Größe (mm) | 15x21 | 20x27 | 26x34 |
|---|---|---|---|
| Zoll | 1/2'' | 3/4'' | 1'' |
| DN | DN15 | DN20 | DN25 |
| Rohraußendurchm. | 21 mm | 27 mm | 34 mm |
Das Aussehen des Fittings kann je nach Lagerbestand variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
