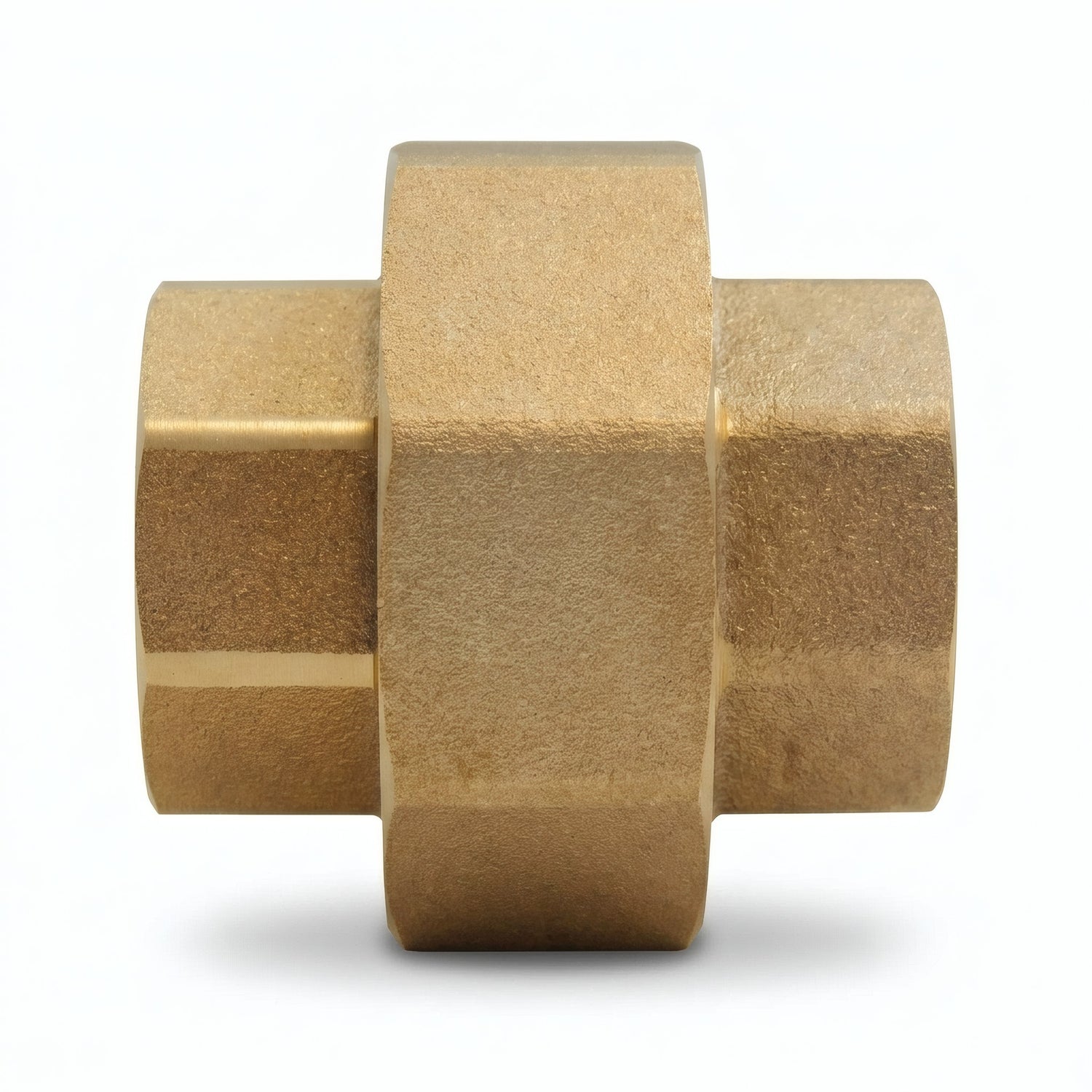

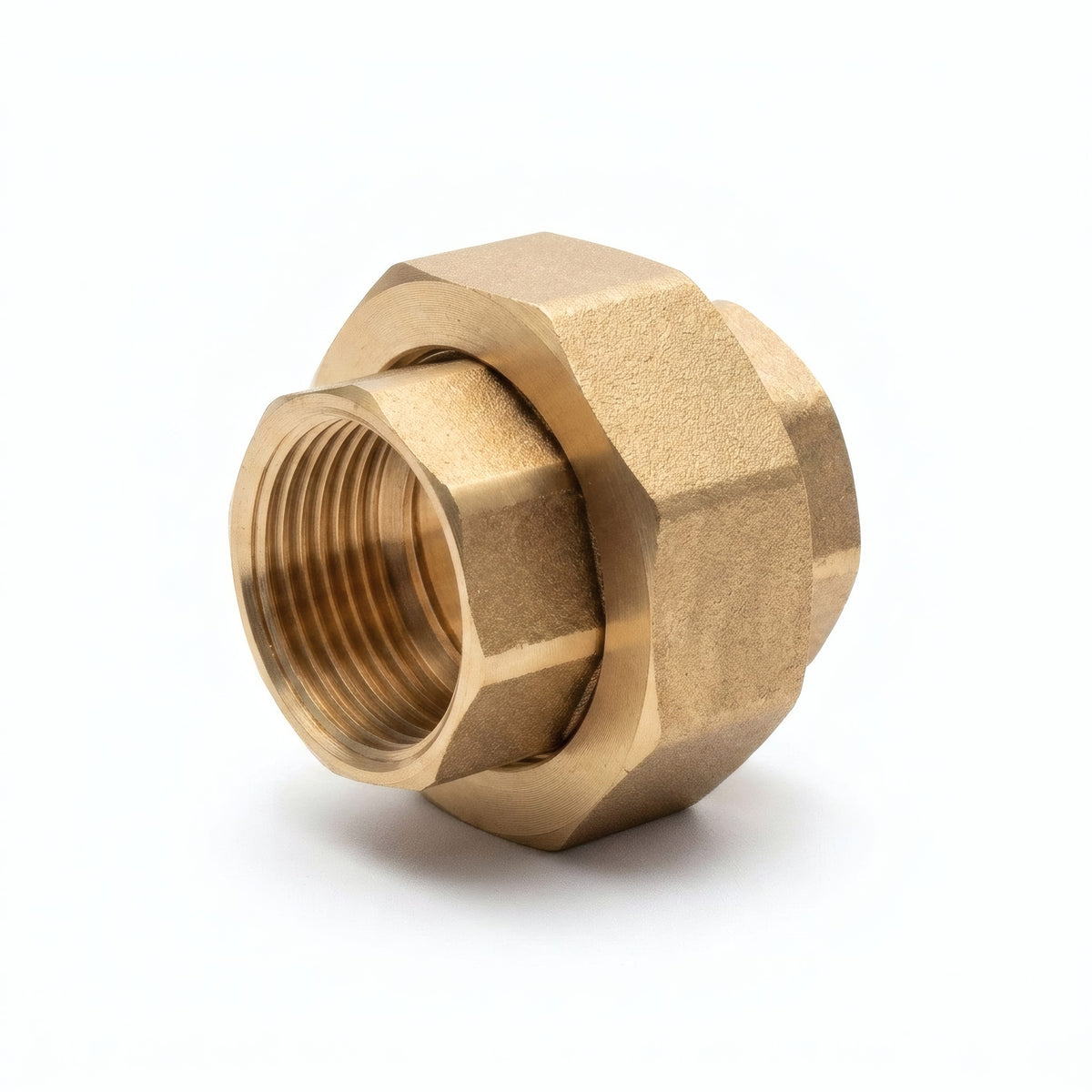

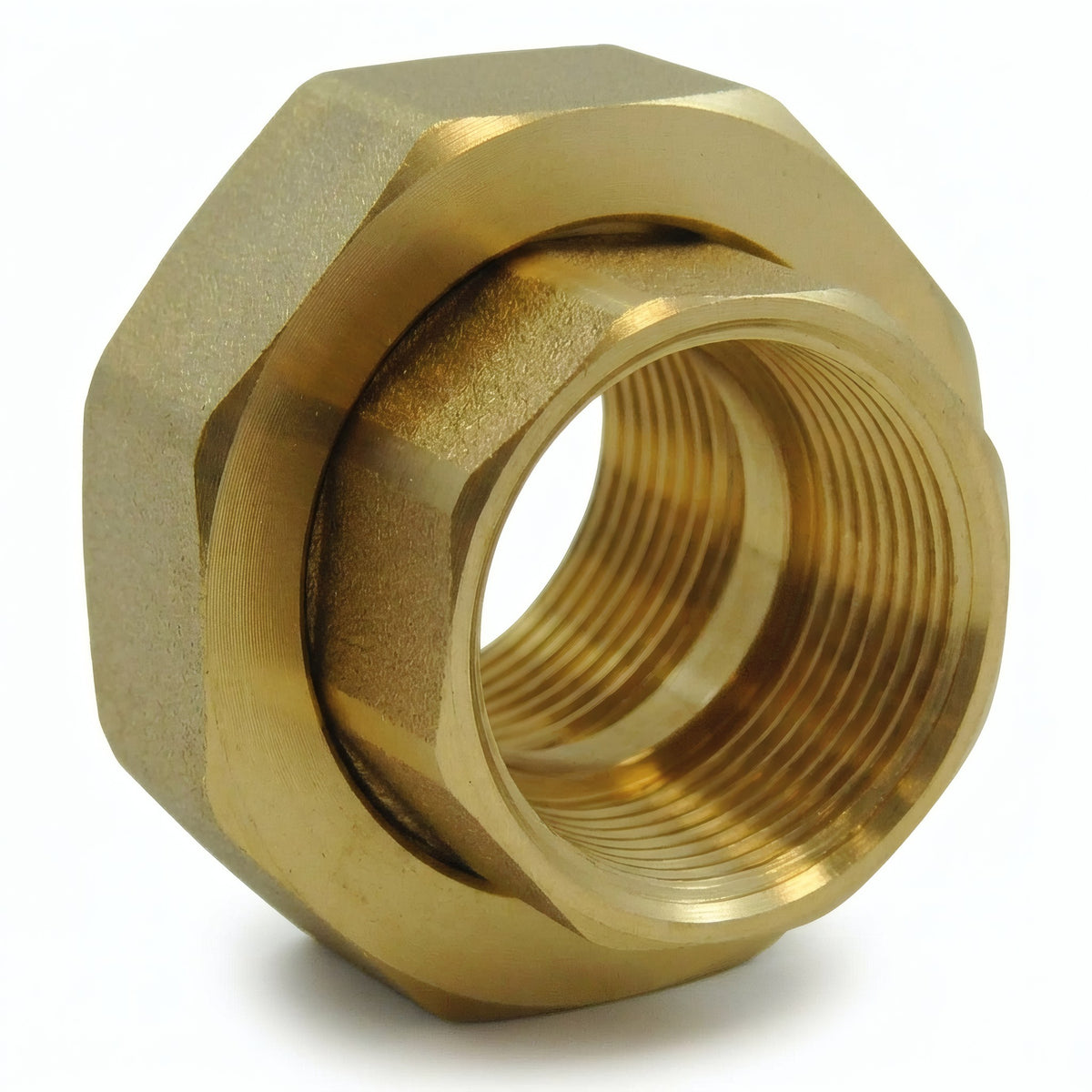

Flachdichtungsverschraubung I/I EPDM Messing

Flachdichtende Verschraubung IG/IG aus Messing mit integrierter EPDM-Dichtung, für eine demontierbare und dichte Verbindung zwischen zwei Außengewinde-Elementen. Die zentrale Überwurfmutter ermöglicht eine einfache Montage und Demontage ohne Verschiebung der Rohrleitungen. Norm ISO 228-1 BSPP.

Beschreibung der flachdichtenden Verschraubung IG/IG aus Messing

Diese dreiteilige Verschraubung (zwei Körper + Überwurfmutter) schafft einen Demontagepunkt in einer Rohrleitung. Die beiden Innengewinde-Seiten nehmen Fittings oder Rohre mit Außengewinde auf. Die mitgelieferte EPDM-Dichtung gewährleistet die Dichtheit auch nach mehrfacher Demontage.

Unverzichtbar für Geräte, die eine regelmäßige Wartung erfordern (Warmwasserbereiter, Pumpen, Filter). Die Verschraubung ermöglicht das Trennen des Geräts, ohne den Rest der Anlage schneiden oder lösen zu müssen.

Technische Eigenschaften

Nutzungs- und Installationsbedingungen

• Betriebsdruck : PN 16 bar
• Temperatur : Je nach gewählter Dichtungsart
• Medien : Trinkwasser, Glykolwasser, kompatible Medien
• Installation : Mäßiges Anzugsdrehmoment anwenden und geeignete Materialien wählen (Risiko der galvanischen Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.

Zertifizierungen und Konformität

• Trinkwasser : Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen in Kontakt mit Wasser für den menschlichen Verbrauch.
• 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Werkstoffe und Produkte in Kontakt mit Trinkwasser.

Anwendungen und Installationshinweise

Anwendungen

• Hauswasserinstallation : Anschluss von Warm- und Kaltwasseranlagen
• Industrielle Sanitärinstallation : PN 16 bar konforme Anlagen
• Inneneinrichtung : Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
• DIY und kreatives Heimwerken : Maßgeschneiderte Projekte mit Schraubfittings

Installationshinweise

• Überprüfen Sie, ob die EPDM-Dichtung vor dem Anziehen korrekt positioniert ist
• Mit Gabelschlüssel oder verstellbarem Schlüssel anziehen — keine Rohrzange verwenden, um Beschädigungen am Fitting zu vermeiden
• Ein mäßiges Anzugsdrehmoment anwenden — zu starkes Anziehen kann die EPDM-Dichtung zerquetschen

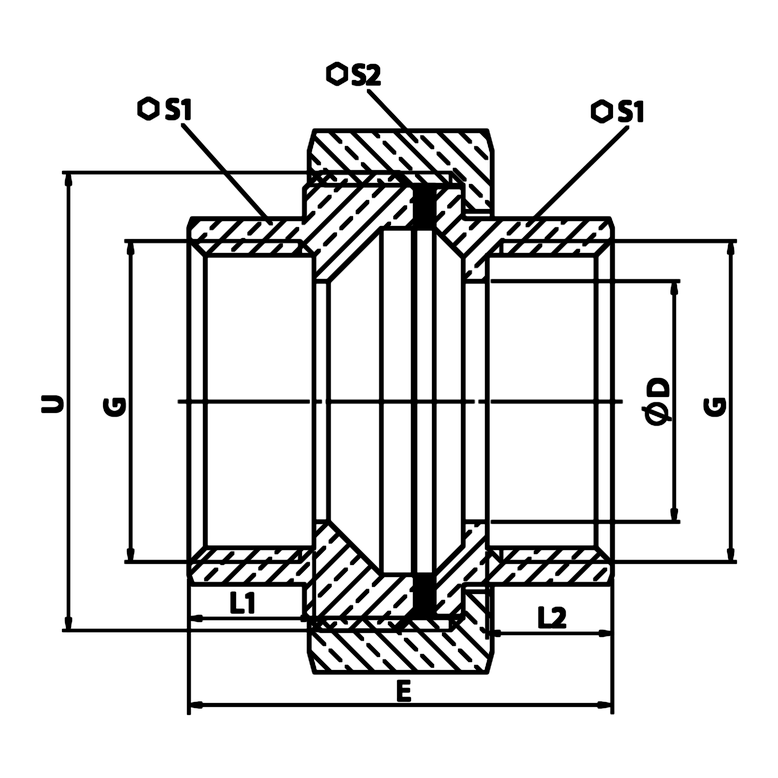

Technische Zeichnung

Dimensions (mm)

Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders angegeben.

Größenentsprechungen

Diese Verschraubung ist in den folgenden Größen erhältlich. Verwenden Sie diese Tabelle, um die Entsprechung zwischen Millimetern, Zoll und DN zu finden.

Das Aussehen des Fittings kann je nach Lagerbestand variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
