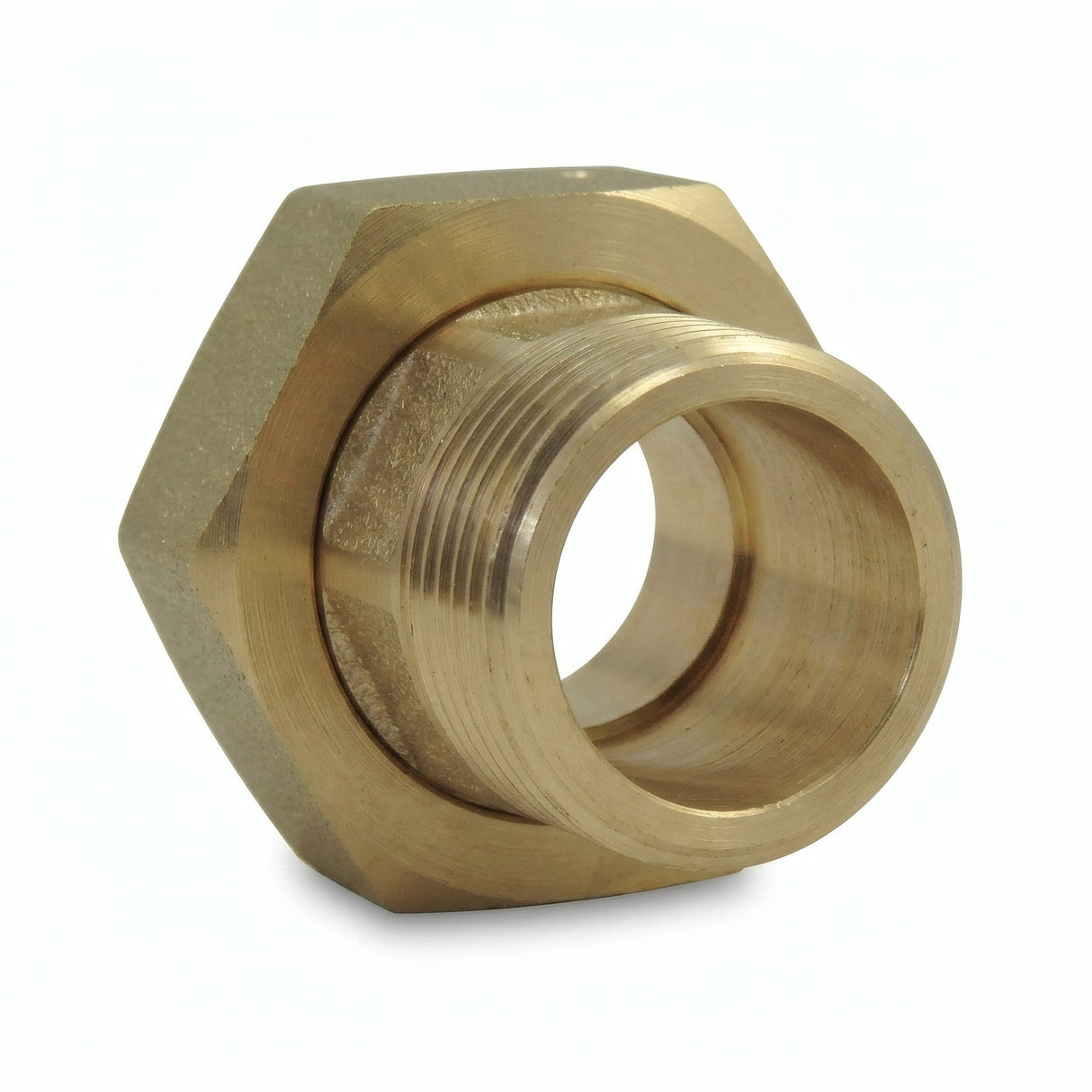

Halbverschraubung Zähler ISO 228-1 Messing
Halbverschraubung Zähler aus Messing konform mit der Norm ISO 228-1 (BSPP) für den Anschluss von Wasser- und Gaszählern. Diese Halbverschraubung bildet die Hälfte einer Verschraubung und ermöglicht eine einfache Montage und Demontage des Zählers.
Beschreibung der Halbverschraubung Zähler ISO 228-1
Diese Halbverschraubung ist für den Zusammenbau mit einer Überwurfmutter an einem Wasser- oder Gaszähler konzipiert. Das ISO 228-1 (BSPP) zylindrische Gasgewinde ist der Standard für Zähleranschlüsse in französischen Hausinstallationen.
Sie ermöglicht eine einfache Demontage des Zählers zur Wartung oder zum Austausch, ohne die gesamte Verrohrung demontieren zu müssen. Die Abdichtung wird durch die Flachdichtung gewährleistet, die zwischen den beiden Halbverschraubungen eingespannt wird.
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldmessing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP Gas (zylindrisches Gewinde) |
| Dichtung | Durch garantierte Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Flach und breit an Außen- und Innengewindestutzen |
| Form | Sechskant mit flacher Dichtfläche |
| Typ | Siehe verfügbare Kombinationen (Eingang/Ausgang) |
| Anschlussnorm | ISO 228-1 (BSPP, zylindrisches Gasgewinde) |
| Dichtung | Flache Dichtfläche (Dichtung nicht im Lieferumfang) |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Abhängig von der gewählten Dichtungsart |
| Anwendung | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Conditions d'Anwendung et Installation
- Betriebsdruck : PN 16 bar
- Temperatur : Abhängig von der gewählten Dichtungsart
- Medien : Trinkwasser, Glykolwasser, kompatible Medien
- Installation : Moderates Anzugsdrehmoment anwenden und geeignete Materialien wählen (Risiko galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser : Konform mit dem Erlass vom 25. Juni 2020 über metallische Materialien und Produkte für Anlagen im Kontakt mit Wasser für den menschlichen Verbrauch.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Materialien und Produkte im Kontakt mit Trinkwasser.
Anwendungen und Installationshinweise
Anwendungs
- Zähleranschluss : Montage und Demontage von Wasser- und Gaszählern
- Sanitärinstallation im Wohnbereich : Anschluss von Warm- und Kaltwasserinstallationen
- Industrielle Sanitärinstallation : Installationen konform PN 16 bar
Installationshinweise
- Verwenden Sie PTFE-Band (Teflon) oder Hanf zur Abdichtung der Außengewinde
- Für flache Dichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
- Ziehen Sie mit einem Gabelschlüssel ou Rollgabelschlüssel an — keine Wasserpumpenzange verwenden, um Beschädigungen am Fitting zu vermeiden
- Ein moderates Anzugsdrehmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen

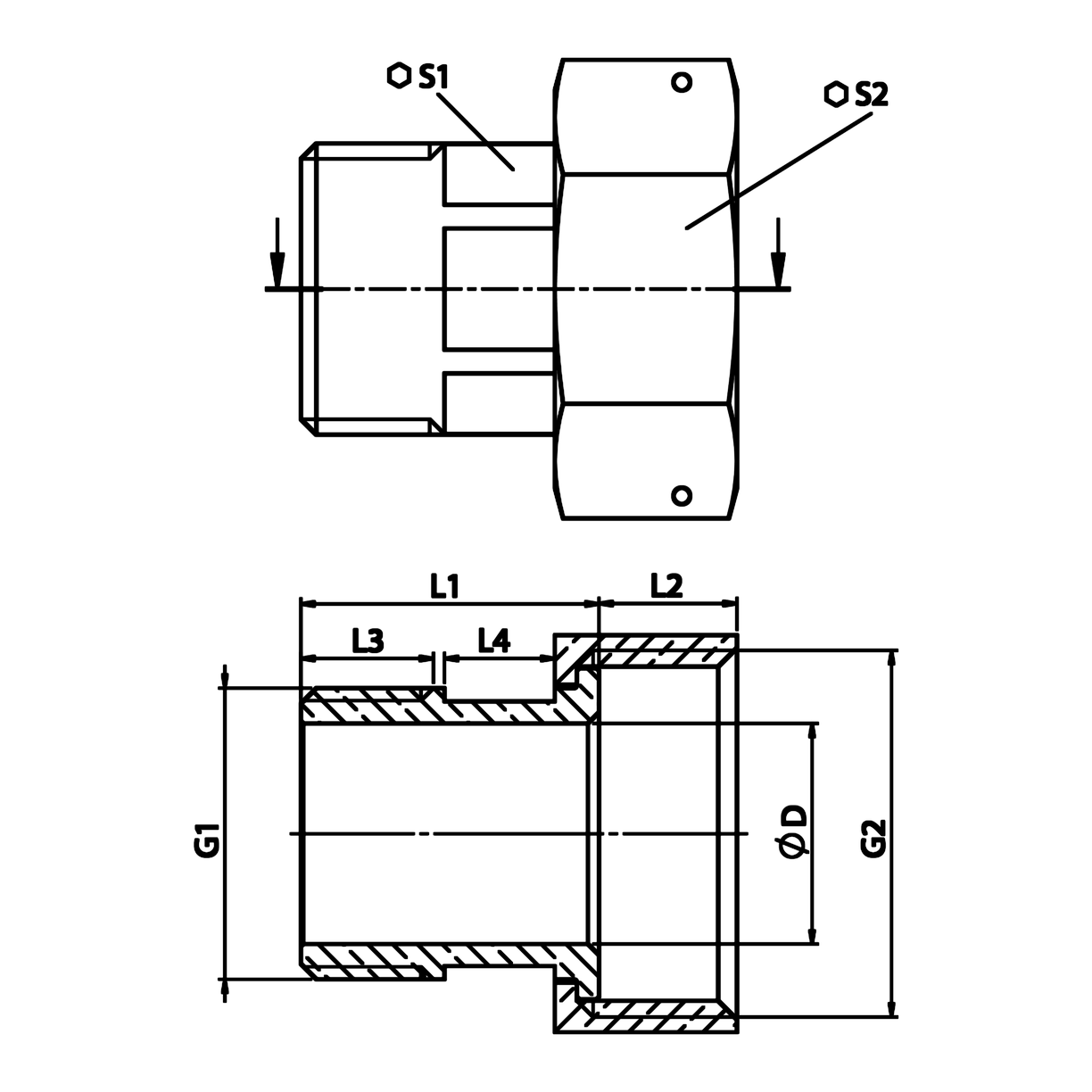

Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.
| G1 | G1 (mm) | G2 | G2 (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 1/2" | 15x21 | 11 | 22 | 9.5 | 10 | 7 | 15 | 23 |
| 1/2" | 15x21 | 3/4" | 20x27 | 15 | 29 | 10.5 | 13 | 10 | 19 | 29 |
| 3/4" | 20x27 | 3/4" | 20x27 | 15 | 28.5 | 10.5 | 13 | 10.5 | 19 | 31 |
| 3/4" | 20x27 | 1" | 26x34 | 20 | 27 | 12.5 | 12 | 10 | 24 | 36 |
| 1" | 26x34 | 1"1/4 | 33x42 | 26 | 32 | 13.5 | 14 | 12 | 30 | 45 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 34 | 35 | 15 | 15 | 14 | 39 | 52 |
| 1"1/2 | 40x49 | 2" | 50x60 | 40 | 41 | 16.5 | 17 | 17 | 45 | 64 |
| 2" | 50x60 | 2"1/2 | 66x76 | 51 | 44 | 18 | 19 | 18 | 56 | 80.5 |
Verfügbare Größenkombinationen
Diese Halbverschraubung ermöglicht den Übergang von einem Durchmesser zu einem anderen. Die folgende Tabelle zeigt die verfügbaren Kombinationen.
| Eingang | Ausgang | Bezeichnung (mm) |
|---|---|---|
| 3/8'' | 1/2'' | 12x17 > 15x21 |
| 1/2'' | 3/4'' | 15x21 > 20x27 |
| 3/4'' | 3/4'' | 20x27 > 20x27 |
| 3/4'' | 1'' | 20x27 > 26x34 |
| 1'' | 1''1/4 | 26x34 > 33x42 |
| 1''1/4 | 1''1/2 | 33x42 > 40x49 |
| 1''1/2 | 2'' | 40x49 > 50x60 |
| 2'' | 2''1/2 | 50x60 > 66x76 |
Das Aussehen des Fittings kann je nach Lagerbestand variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
