Halbverschraubung Zähler lang ISO 7-1 Messing
Halbverschraubung Zähler aus Messing konform mit der Norm ISO 7-1 (konisches Gewinde) für den Zähleranschluss. Ausführung mit langem Gewinde für verstärkte Abdichtung durch konische Metall-auf-Metall-Verpressung.
Beschreibung der Halbverschraubung Zähler ISO 7-1
Diese Halbverschraubung verwendet die Norm ISO 7-1 mit einem konischen Gewinde, im Gegensatz zur ISO 228-1 Version (zylindrisch). Das konische Gewinde gewährleistet eine progressive Abdichtung durch Metall-auf-Metall-Verpressung, besonders zuverlässig für Druckkreisläufe.
Sie wird paarweise mit einer Überwurfmutter am Wasser- oder Gaszähler montiert. Die lange Ausführung bietet eine größere Einschraubtiefe für optimalen Halt. PTFE-Dichtung oder Hanf werden zur Vervollständigung der Abdichtung empfohlen.
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldmessing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP Gas (zylindrisches Gewinde) |
| Dichtung | Durch garantierte Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Flach und breit an Außen- und Innengewindestutzen |
| Form | Sechskant mit konischer Dichtfläche |
| Typ | Siehe verfügbare Kombinationen (Eingang/Ausgang) |
| Anschlussnorm | ISO 7-1 (konisches Gewinde) |
| Joint | Konische Dichtfläche (langes Gewinde) |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Abhängig von der gewählten Dichtungsart |
| Anwendung | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Conditions d'Anwendung et Installation
- Betriebsdruck : PN 16 bar
- Temperatur : Abhängig von der gewählten Dichtungsart
- Medien : Trinkwasser, Glykolwasser, kompatible Medien
- Installation : Moderates Anzugsdrehmoment anwenden und geeignete Materialien wählen (Risiko galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser : Konform mit dem Erlass vom 25. Juni 2020 über metallische Materialien und Produkte für Anlagen im Kontakt mit Wasser für den menschlichen Verbrauch.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Materialien und Produkte im Kontakt mit Trinkwasser.
Anwendungen und Installationshinweise
Anwendungs
- Zähleranschluss : Montage und Demontage von Wasser- und Gaszählern
- Sanitärinstallation im Wohnbereich : Anschluss von Warm- und Kaltwasserinstallationen
- Industrielle Sanitärinstallation : Installationen konform PN 16 bar
Installationshinweise
- Verwenden Sie PTFE-Band (Teflon) oder Hanf zur Abdichtung der Außengewinde
- Für flache Dichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
- Ziehen Sie mit einem Gabelschlüssel ou Rollgabelschlüssel an — keine Wasserpumpenzange verwenden, um Beschädigungen am Fitting zu vermeiden
- Ein moderates Anzugsdrehmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen

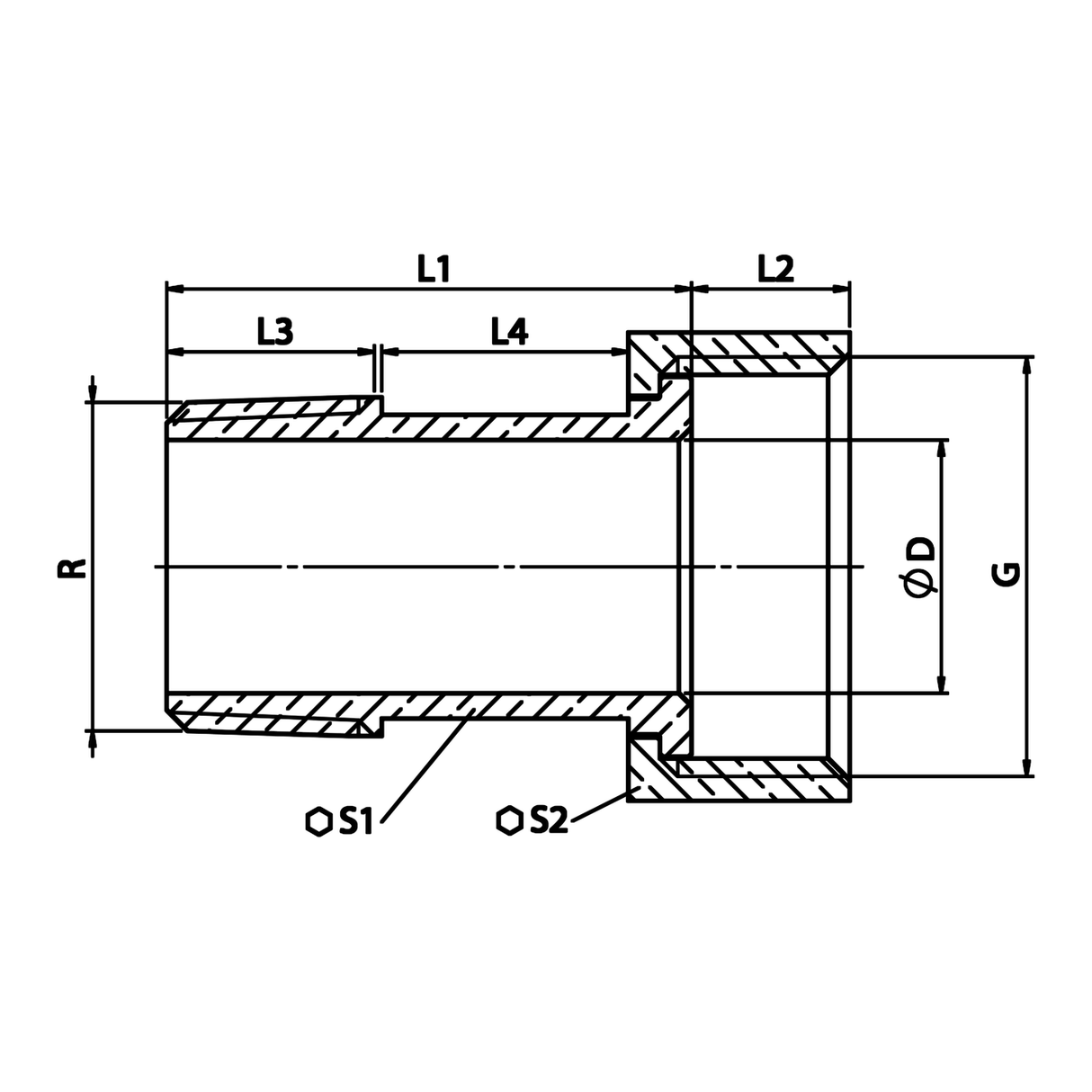

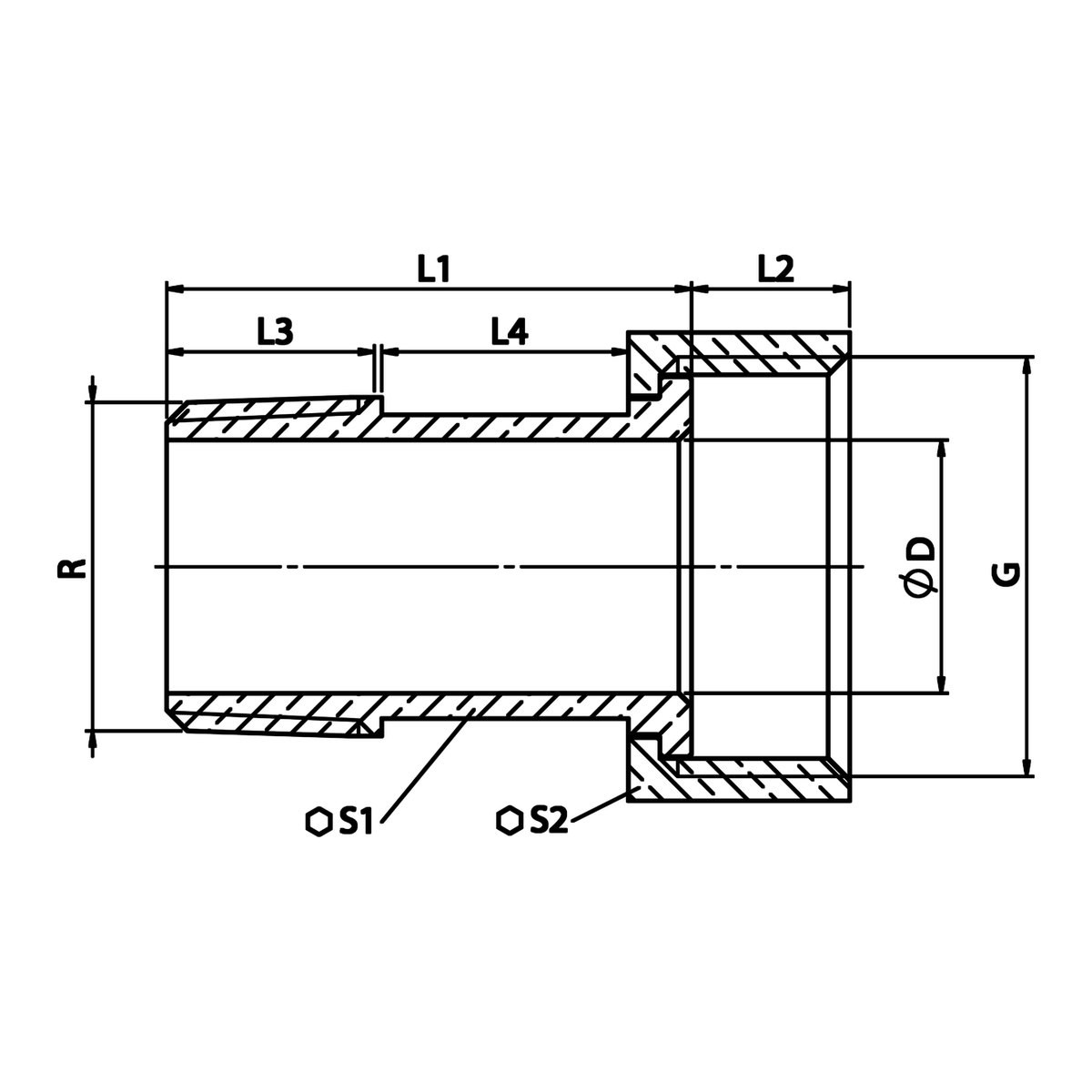

Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.
| R | R (mm) | G | G (mm) | OD | L1 | L2 | L3 | L4 | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15x21 | 3/4" | 20x27 | 15 | 38.5 | 10.5 | 15.5 | 19 | 19 | 30 |
| 3/4" | 20x27 | 3/4" | 20x27 | 20 | 41.5 | 10 | 17 | 19.5 | 24 | 30 |
| 3/4" | 20x27 | 1" | 26x34 | 20 | 41.5 | 12.5 | 17 | 19.5 | 24 | 37 |
| 1" | 26x34 | 1"1/4 | 33x42 | 25 | 44.5 | 13.5 | 20 | 19.5 | 30 | 46 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 33 | 56 | 16 | 23 | 27 | 38 | 53 |
| 1"1/2 | 40x49 | 2" | 50x60 | 40 | 56 | 16.5 | 23 | 27 | 45 | 65 |
| 2" | 50x60 | 2"1/2 | 66x76 | 50 | 60 | 18 | 27 | 27 | 56 | 81 |
Verfügbare Größenkombinationen
Diese Halbverschraubung ermöglicht den Übergang von einem Durchmesser zu einem anderen. Die folgende Tabelle zeigt die verfügbaren Kombinationen.
| Eingang | Ausgang | Bezeichnung (mm) |
|---|---|---|
| 3/4'' | 1/2'' | 20x27 > 15x21 |
| 3/4'' | 3/4'' | 20x27 > 20x27 |
| 1'' | 3/4'' | 26x34 > 20x27 |
| 1''1/4 | 1'' | 33x42 > 26x34 |
| 1''1/2 | 1''1/4 | 40x49 > 33x42 |
| 2'' | 1''1/2 | 50x60 > 40x49 |
| 2''1/2 | 2'' | 66x76 > 50x60 |
Das Aussehen des Fittings kann je nach Lagerbestand variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
