Kontermutter mit Flansch Messing

Flansch-Gegenmutter aus Messing um sichern und arretieren eines Gewindefittings. Der breite Flansch bietet eine große Auflagefläche und einen sauberen Abschluss. Einsatz in Sanitär, Beleuchtung und Dekoration. Gewinde ISO 228-1 BSPP.

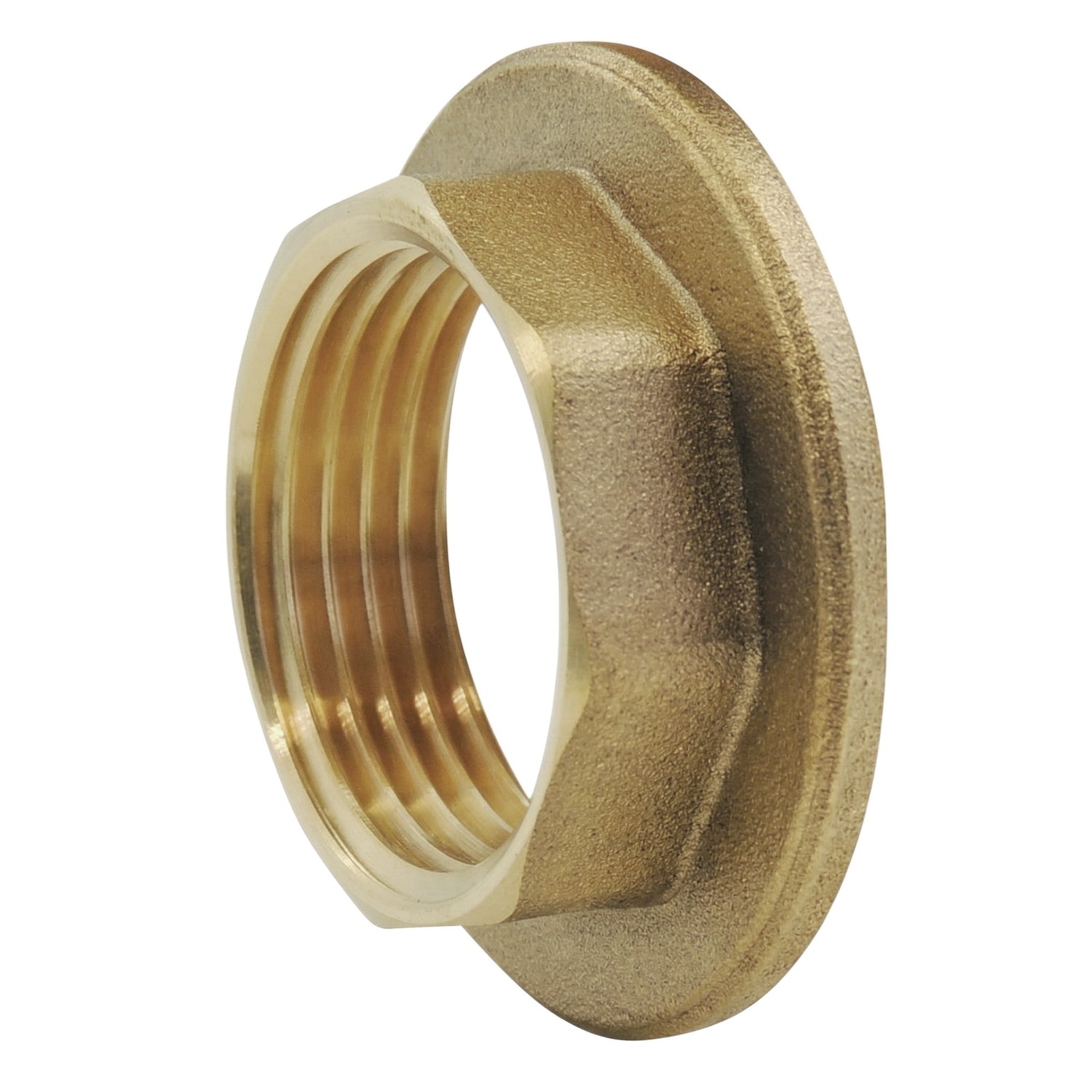

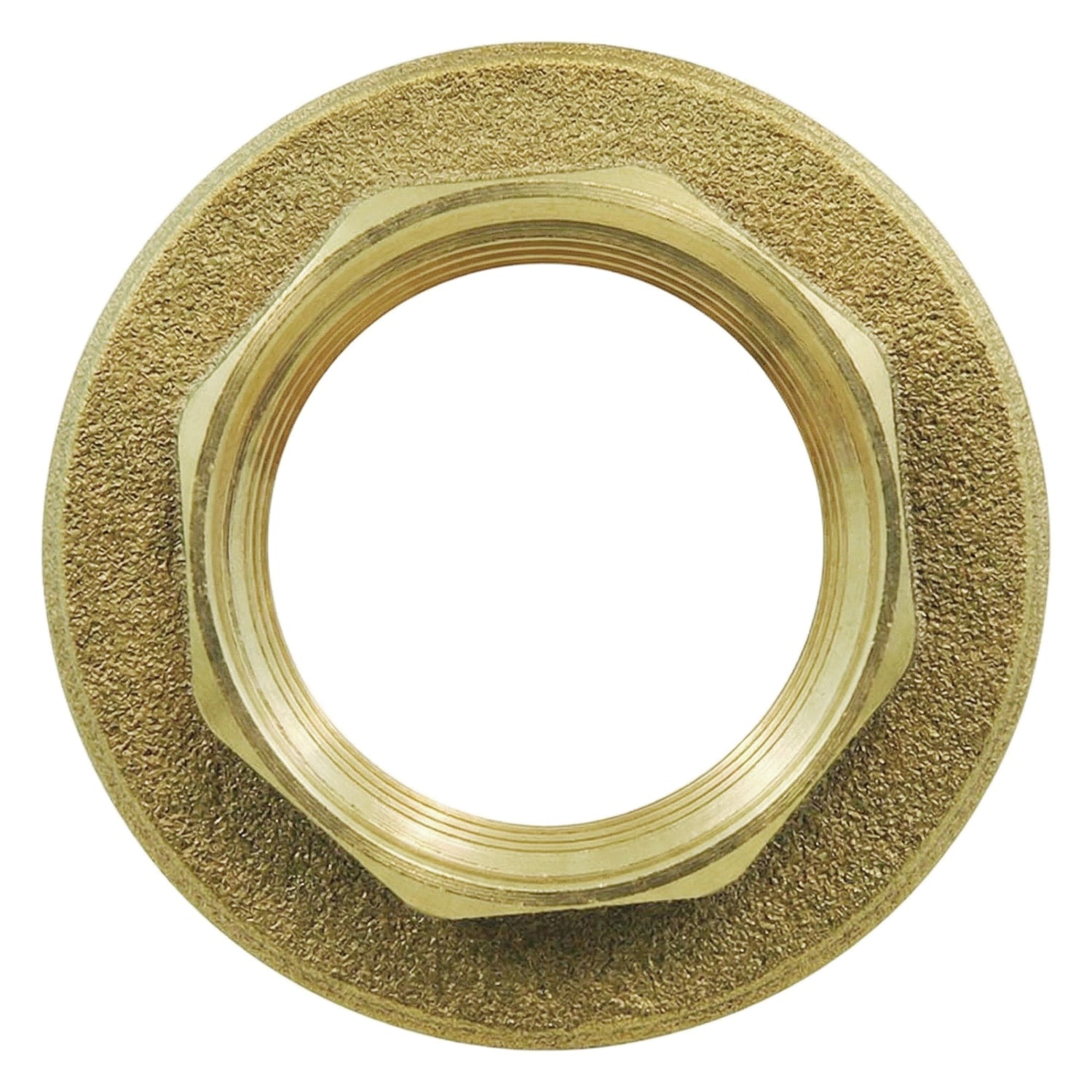

Beschreibung der Messing-Flansch-Gegenmutter

Diese Flansch-Gegenmutter wird auf ein Außengewinde geschraubt, um ein Fitting in Position zu arretieren. Der breite Flansch verteilt den Anpressdruck auf eine größere Fläche und verhindert Beschädigungen an angrenzenden Teilen. Er gewährleistet einen sicheren Halt ohne Risiko des Lösens.

Unverzichtbar für Wanddurchführungen, Armaturenbefestigungen und dekorative Montagen. Sein gepflegtes und sauberes Erscheinungsbild macht es auch zu einem idealen sichtbaren Element für Installationen aus sichtbarem Messing.

Technische Daten

Einsatzbedingungen und Installation

• Betriebsdruck : PN 16 bar
• Temperatur : Abhängig von der gewählten Dichtungsart
• Medien : Trinkwasser, Glykolwasser, kompatible Medien
• Installation: Moderates Anzugsdrehmoment anwenden und geeignete Materialien verwenden (Risiko galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Werkzeuge.

Zertifizierungen und Konformität

• Trinkwasser: Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Materialien und Produkte für Installationen in Kontakt mit Wasser für den menschlichen Verbrauch.
• 4MS: Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Materialien und Produkte in Kontakt mit Trinkwasser.

Anwendungen und Montagetipps

Anwendungen

• Sanitärtechnik im Haushalt: Anschluss von Warm- und Kaltwasserinstallationen
• Industrielle Sanitärtechnik: PN 16 bar konforme Installationen
• Inneneinrichtung: Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
• Heimwerken und kreative Projekte: Maßgeschneiderte Projekte mit Einschraubfittings
• Wanddurchführungsbefestigung: unverzichtbar zur Sicherung eines Wanddurchführungsrohrs

Montagetipps

• Verwenden Sie PTFE-Band (Teflon) oder Hanf, um die Dichtheit an Außengewinden sicherzustellen
• Für Flachdichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
• Mit Maulschlüssel oder Rollgabelschlüssel anziehen — keine Wasserpumpenzange verwenden, um Beschädigungen zu vermeiden
• Ein moderates Anzugsdrehmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen

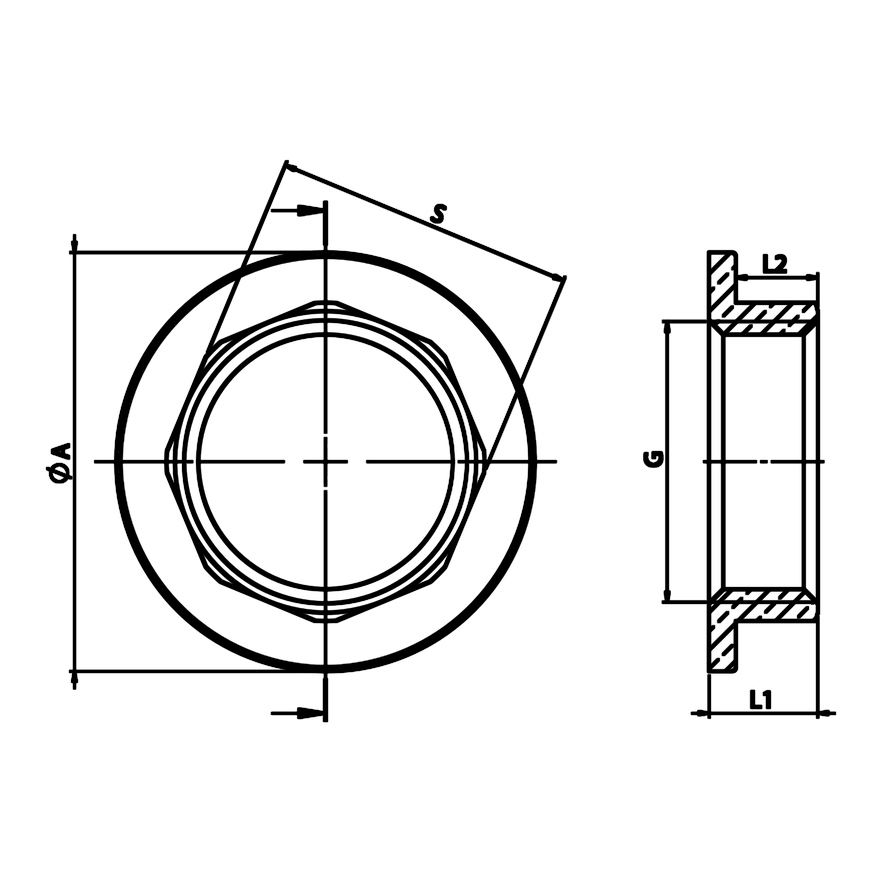

Technische Zeichnung

Abmessungen (mm)

Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.

Größenentsprechungen

Diese Gegenmutter ist in den folgenden Größen erhältlich. Verwenden Sie diese Tabelle, um die Entsprechung zwischen Millimetern, Zoll und DN zu finden.

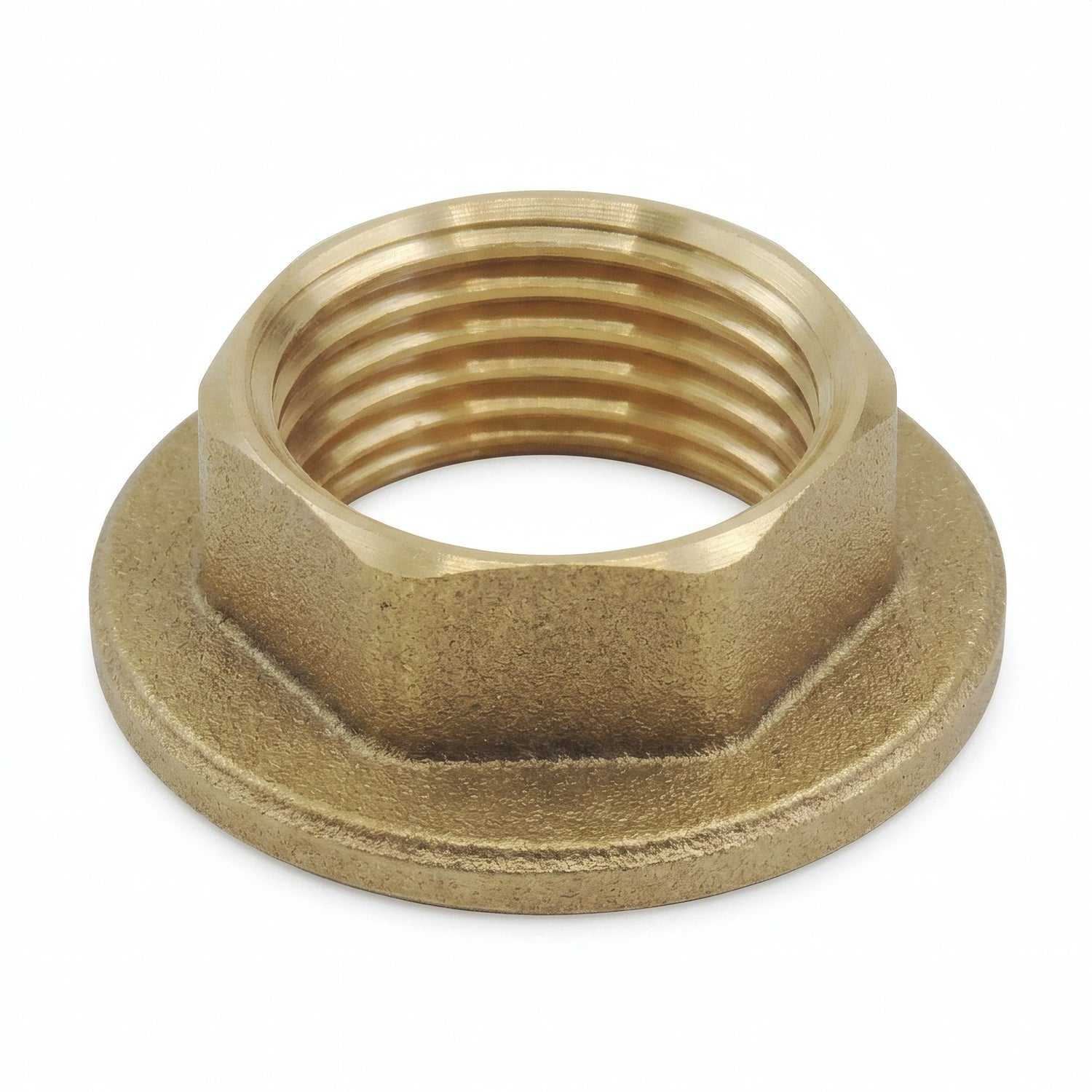

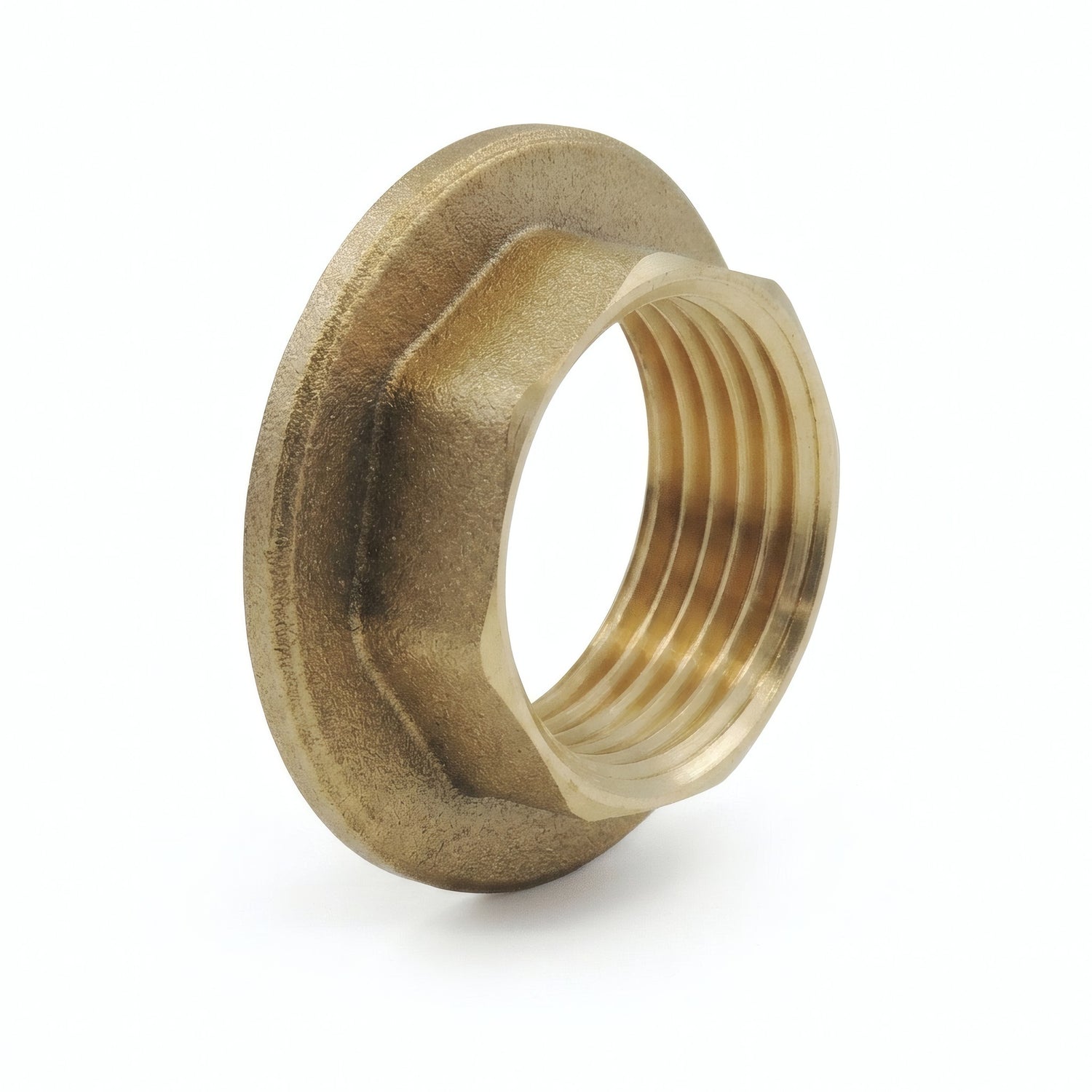

Das Erscheinungsbild des Teils kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
