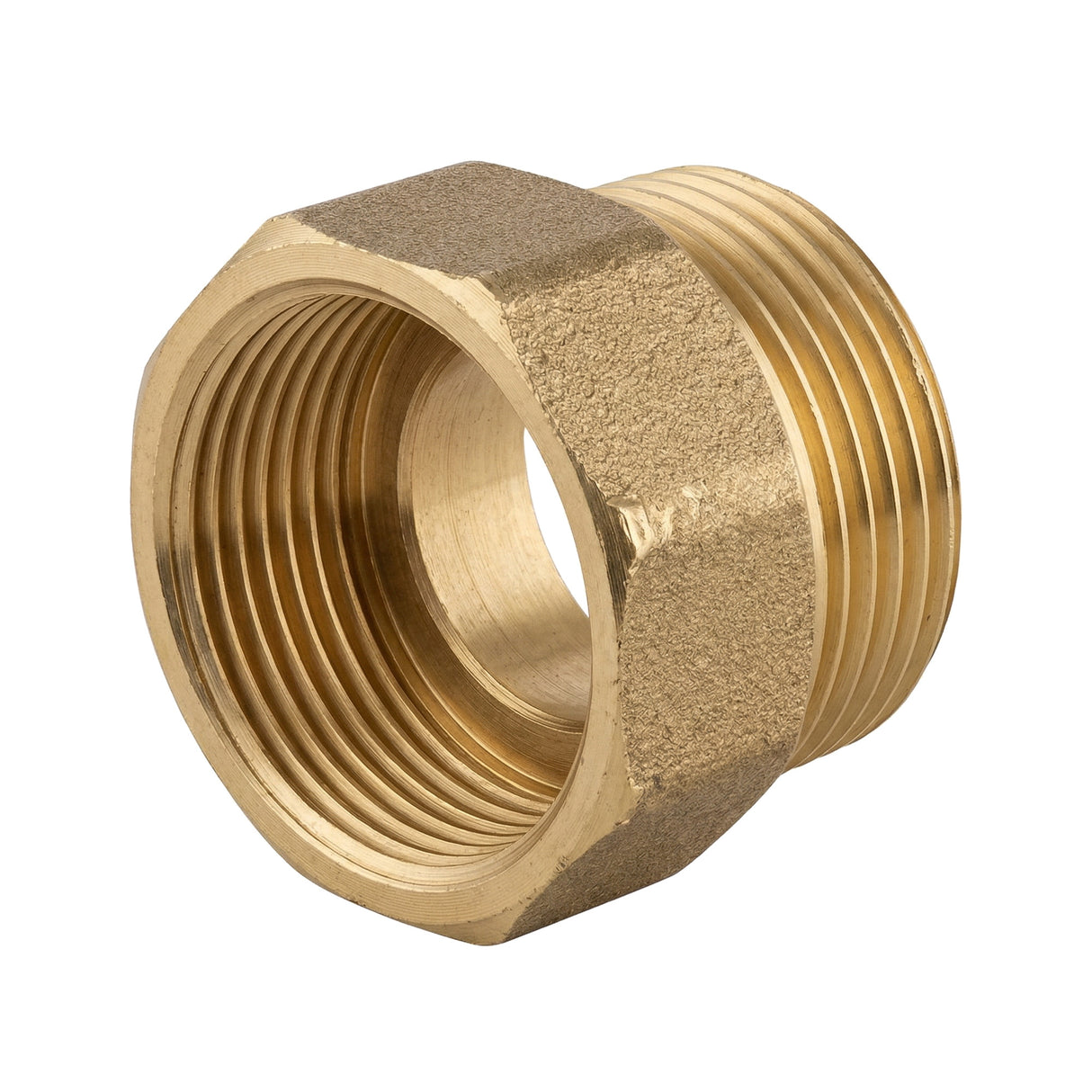

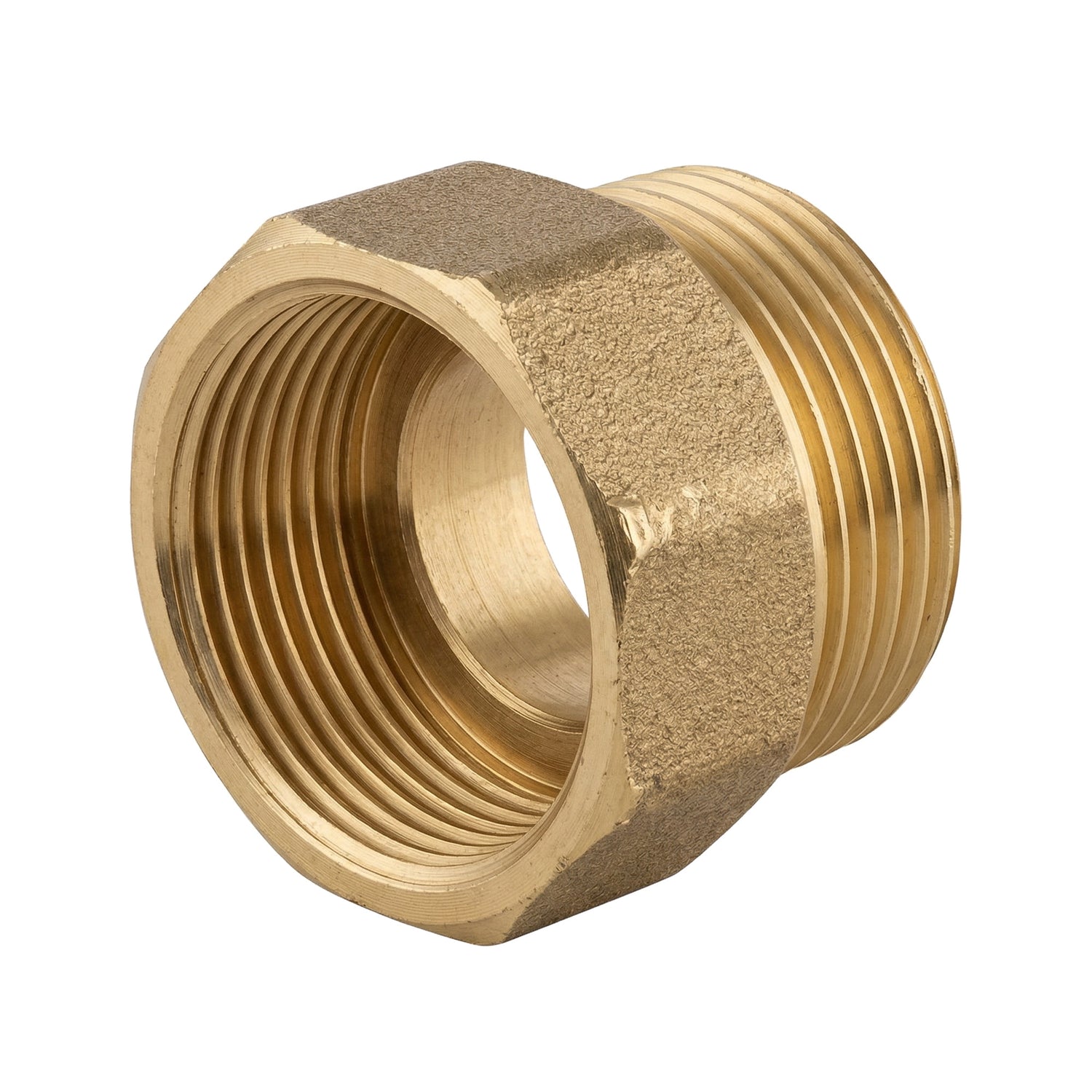

Muffe A/I Messing
Gleiche Muffe AG/IG aus Messing zum Verschrauben, mit einer Außengewinde-Seite und einer Innengewinde-Seite mit gleichem Durchmesser. Diese Muffe dient als Verlängerung oder als Gewindeanschluss-Adapter in Ihren Installationen. Norm ISO 228-1 BSPP.
Beschreibung der gleichen Muffe AG/IG aus Messing
Diese Doppelmuffe vereint ein Außengewinde und ein Innengewinde gleichen Durchmessers. Sie dient hauptsächlich als Verlängerung, um einen Fitting von einer Wand oder einem anderen Element zu entfernen, oder als Gewindeanschluss-Adapter, um einen Innengewindeanschluss in einen Außengewindeanschluss umzuwandeln (und umgekehrt).
Ein unverzichtbares Fitting, um die Länge anzupassen einer Installation oder den Anschlusstyp umzukehren eines Fittings. Lötfreie Montage. Sehr beliebt in der Dekoration, um Elemente zu beabstanden und luftige Strukturen aus sichtbarem Messing zu schaffen.
Technische Merkmale
| Material | Messing CW617N - 4MS |
| Farbe | Goldmessing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP Gas (zylindrisches Gewinde) |
| Dichtung | Durch garantierte Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Flach und breit auf Außen- und Innengewindeanschlüssen |
| Form | 6-Kant (Schlüsselmontage) |
| Ausführung | Außengewinde / Innengewinde — gleicher Durchmesser |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Dichtungsart |
| Verwendung | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Nutzungsbedingungen und Installation
- Betriebsdruck : PN 16 bar
- Temperatur : Je nach gewählter Dichtungsart
- Medien : Trinkwasser, Glykolwasser, kompatible Medien
- Installation : Mäßiges Anzugsmoment anwenden und geeignete Materialien wählen (Risiko galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser : Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen im Kontakt mit Trinkwasser.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Materialien und Produkte im Kontakt mit Trinkwasser.
Anwendungen und Montagetipps
Anwendungen
- Sanitärinstallation im Haushalt : Anschluss von Warm- und Kaltwasserinstallationen
- Industrielle Sanitärinstallation : Installationen konform PN 16 bar
- Inneneinrichtung : Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
- DIY und kreatives Basteln : maßgeschneiderte Projekte mit Schraubfittings
Montagetipps
- Verwenden Sie PTFE-Band (Teflon) oder Hanf zur Abdichtung der Außengewinde
- Für flache Dichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
- Ziehen Sie mit einem Gabelschlüssel ou Rollgabelschlüssel — keine Wasserpumpenzange verwenden, um Beschädigungen zu vermeiden
- Ein mäßiges Anzugsmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen
Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders angegeben.
| G | G (mm) | OD | L1 | L2 | E |
|---|---|---|---|---|---|
| 1/8" | 5x10 | / | 6 | 6 | 13.5 |
| 1/4" | 8x13 | / | 8 | 8 | 18 |
| 3/8" | 12x17 | / | 8.5 | 8.5 | 19 |
| 1/2" | 15x21 | 14.5 | 10 | 10 | 22 |
| 3/4" | 20x27 | 19.5 | 11 | 11 | 24 |
| 1" | 26x34 | 25 | 13 | 13 | 28.5 |
| 1"1/4 | 33x42 | 33 | 14 | 14 | 30.5 |
| 1"1/2 | 40x49 | 39 | 15.5 | 15.5 | 34 |
| 2" | 50x60 | 50 | 17 | 17 | 37 |
Größenentsprechungen
Diese Muffe ist in folgenden Größen erhältlich. Verwenden Sie diese Tabelle, um die Entsprechung zwischen Millimetern, Zoll und DN zu finden.
| Größe (mm) | 5x10 | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|---|
| Zoll | 1/8'' | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN5 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Rohr-Außendurchm. | 10 mm | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Das Aussehen des Fittings kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
