Verschraubung gerade konisch A/I Messing

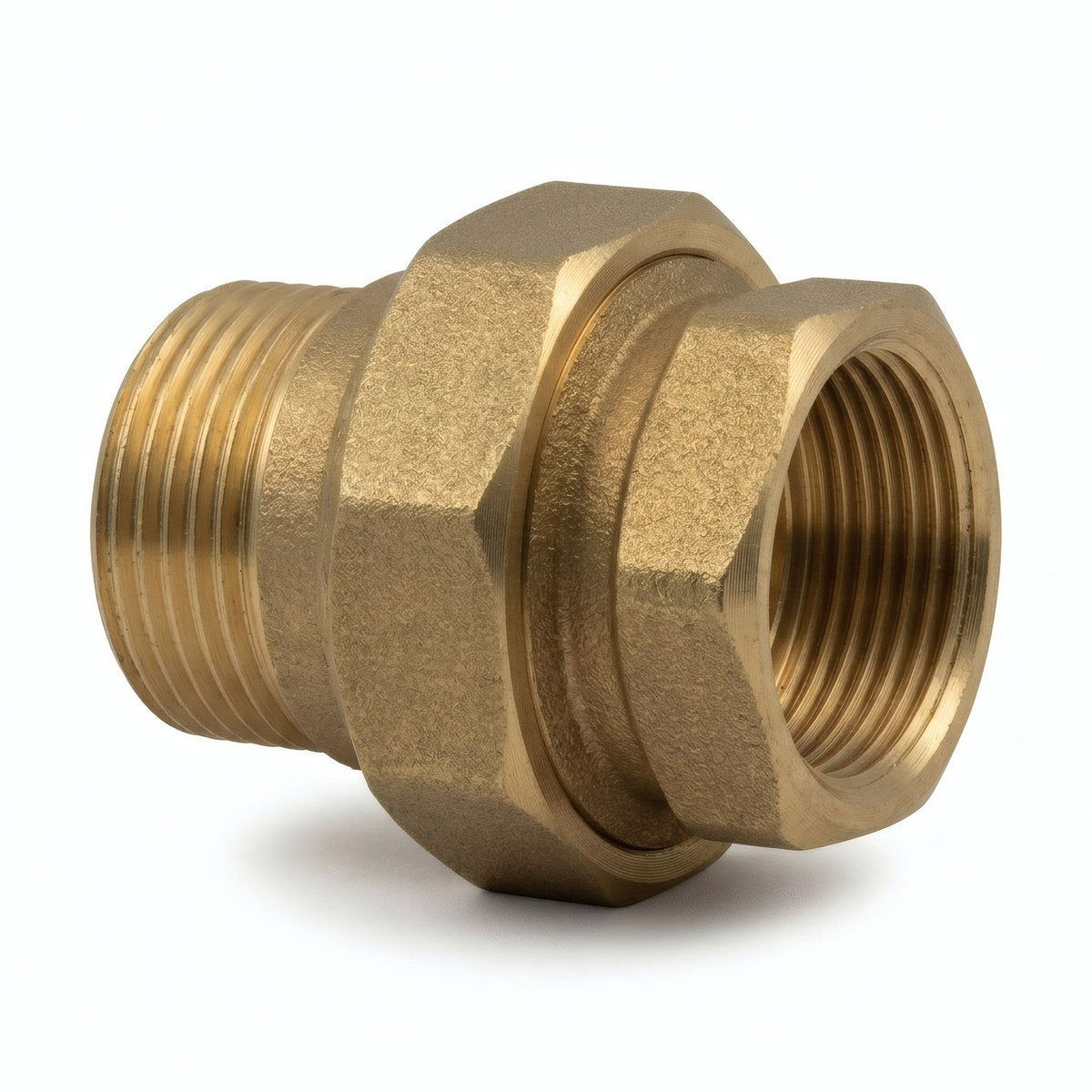

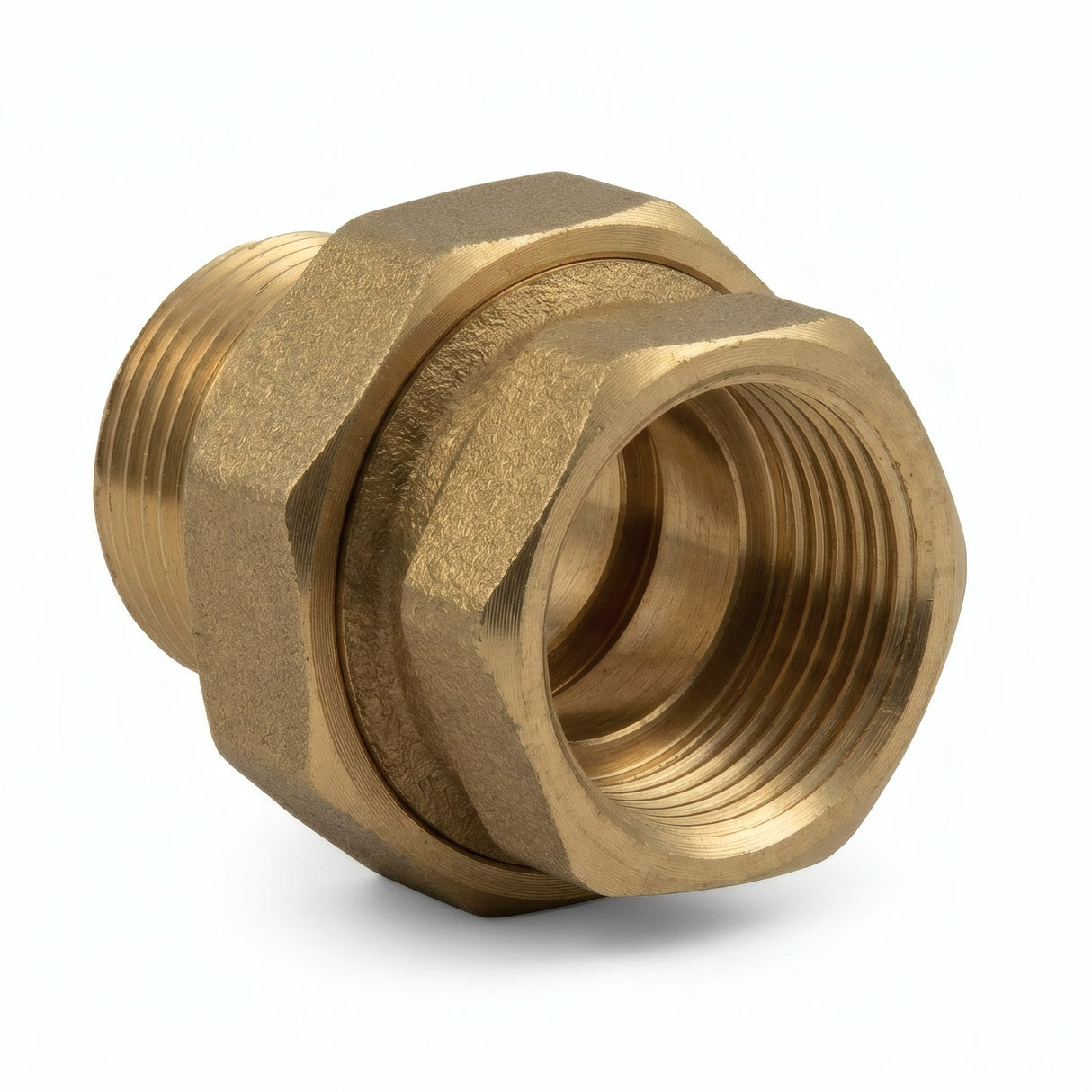

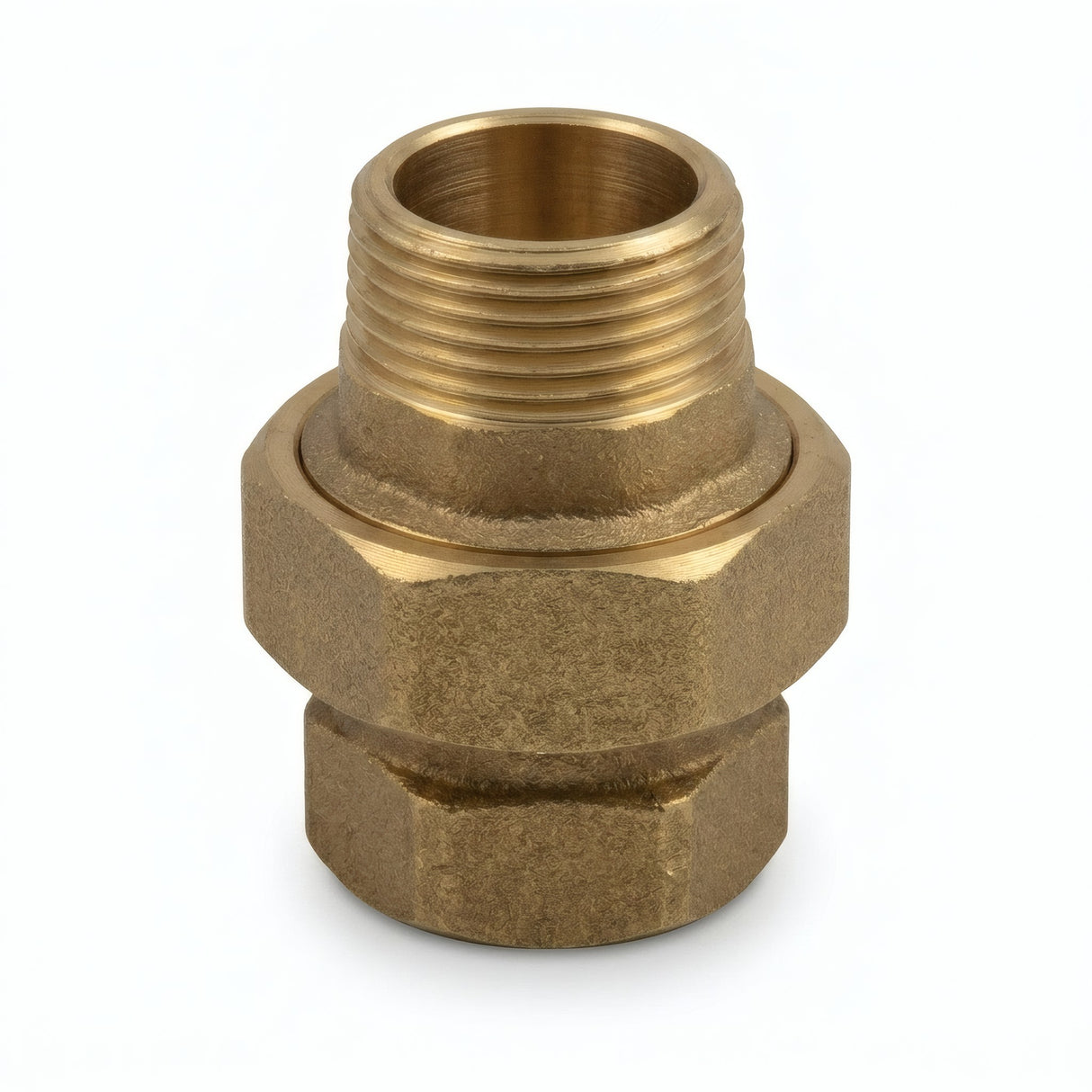

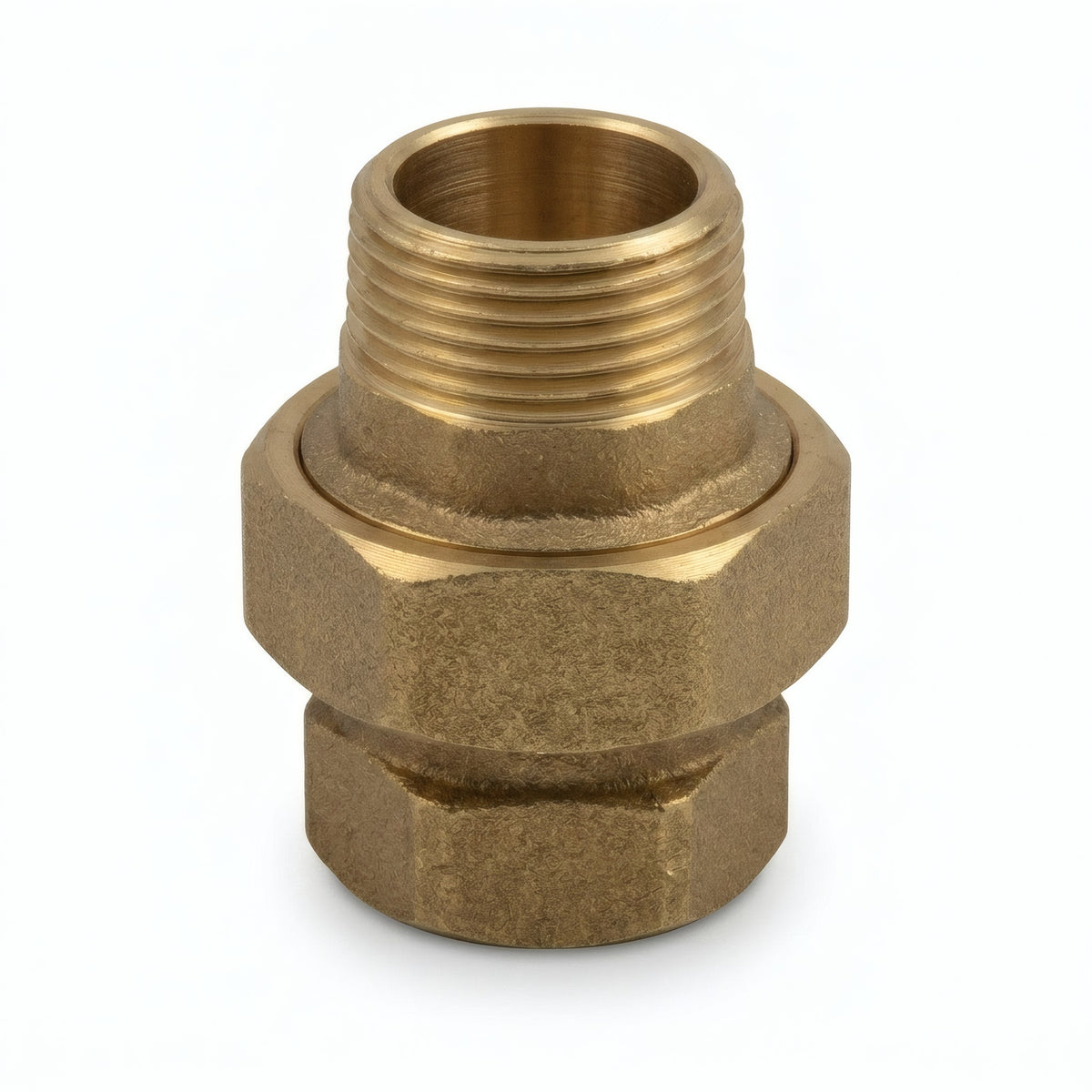

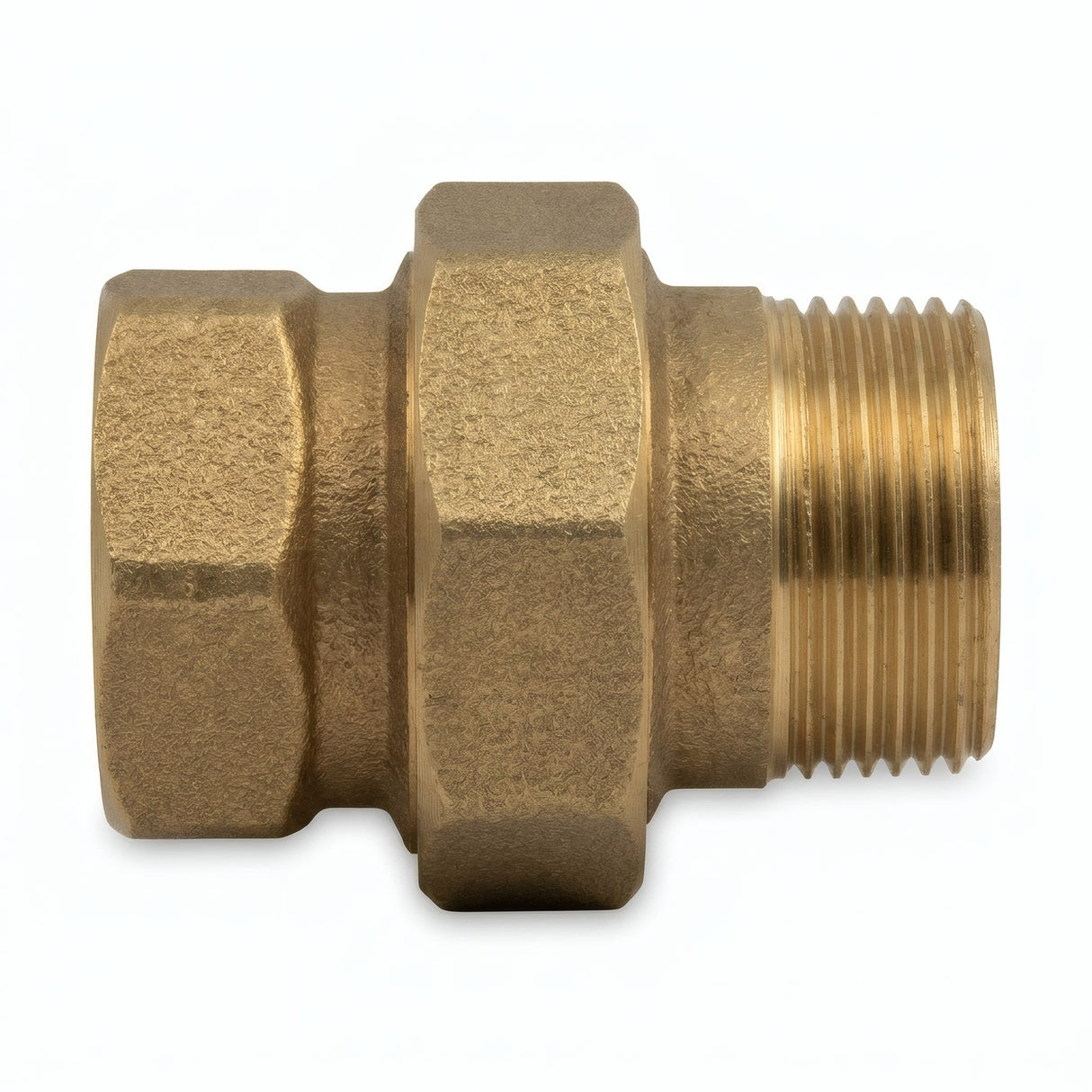

Gerade Verschraubung AG/IG mit konischer Dichtfläche aus Messing, die eine demontierbare Verbindung mit Metall-auf-Metall-Dichtung bietet. Die konische Dichtfläche gewährleistet einen progressiven Kontakt und eine zuverlässige Abdichtung ohne Dichtung. Norm ISO 228-1 BSPP.
Beschreibung der geraden Verschraubung AG/IG mit konischer Dichtfläche aus Messing
Diese Verschraubung mit konischer Dichtfläche erzielt die Abdichtung durch Metall-auf-Metall-Kontakt zwischen zwei konischen Flächen, ohne dass eine Flachdichtung erforderlich ist. Diese Technologie bietet eine dauerhafte Abdichtung, selbst nach zahlreichen Demontagezyklen.
Die AG/IG-Konfiguration (eine Außengewindeseite, eine Innengewindeseite) mit Überwurfmutter ermöglicht eine einfache Demontage. Empfohlen für Anlagen, in denen häufige Eingriffe stattfinden oder Flachdichtungen sich verschlechtern könnten (hohe Temperaturen, Vibrationen).
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldenes Messing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP Gas (zylindrisches Gewinde) |
| Dichtung | Durch konische Dichtfläche Metall auf Metall (ohne Dichtung) |
| Form | Sechskant (Schlüsselanzug) |
| Typ | Außengewinde / Innengewinde mit Überwurfmutter |
| Verschraubungstyp | Konische Dichtfläche (Metall/Metall) |
| Dichtung | Ohne Dichtung (konische Dichtfläche) |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Dichtungsart |
| Verwendung | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Nutzungs- und Installationsbedingungen
- Betriebsdruck : PN 16 bar
- Temperatur : Je nach gewählter Dichtungsart
- Medien : Trinkwasser, Glykolwasser, kompatible Medien
- Installation : Mäßiges Anzugsdrehmoment anwenden und geeignete Materialien wählen (Risiko der galvanischen Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser : Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen in Kontakt mit Wasser für den menschlichen Verbrauch.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Werkstoffe und Produkte in Kontakt mit Trinkwasser.
Anwendungen und Installationshinweise
Anwendungen
- Hauswasserinstallation : Anschluss von Warm- und Kaltwasseranlagen
- Industrielle Sanitärinstallation : PN 16 bar konforme Anlagen
- Inneneinrichtung : Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
- DIY und kreatives Heimwerken : Maßgeschneiderte Projekte mit Schraubfittings
Installationshinweise
- Die Dichtung erfolgt durch konische Metall-auf-Metall-Dichtfläche — keine Dichtung erforderlich
- Mit Gabelschlüssel oder verstellbarem Schlüssel anziehen — keine Rohrzange verwenden, um Beschädigungen am Fitting zu vermeiden
- Ein mäßiges Anzugsdrehmoment anwenden — zu starkes Anziehen kann die konische Dichtfläche beschädigen

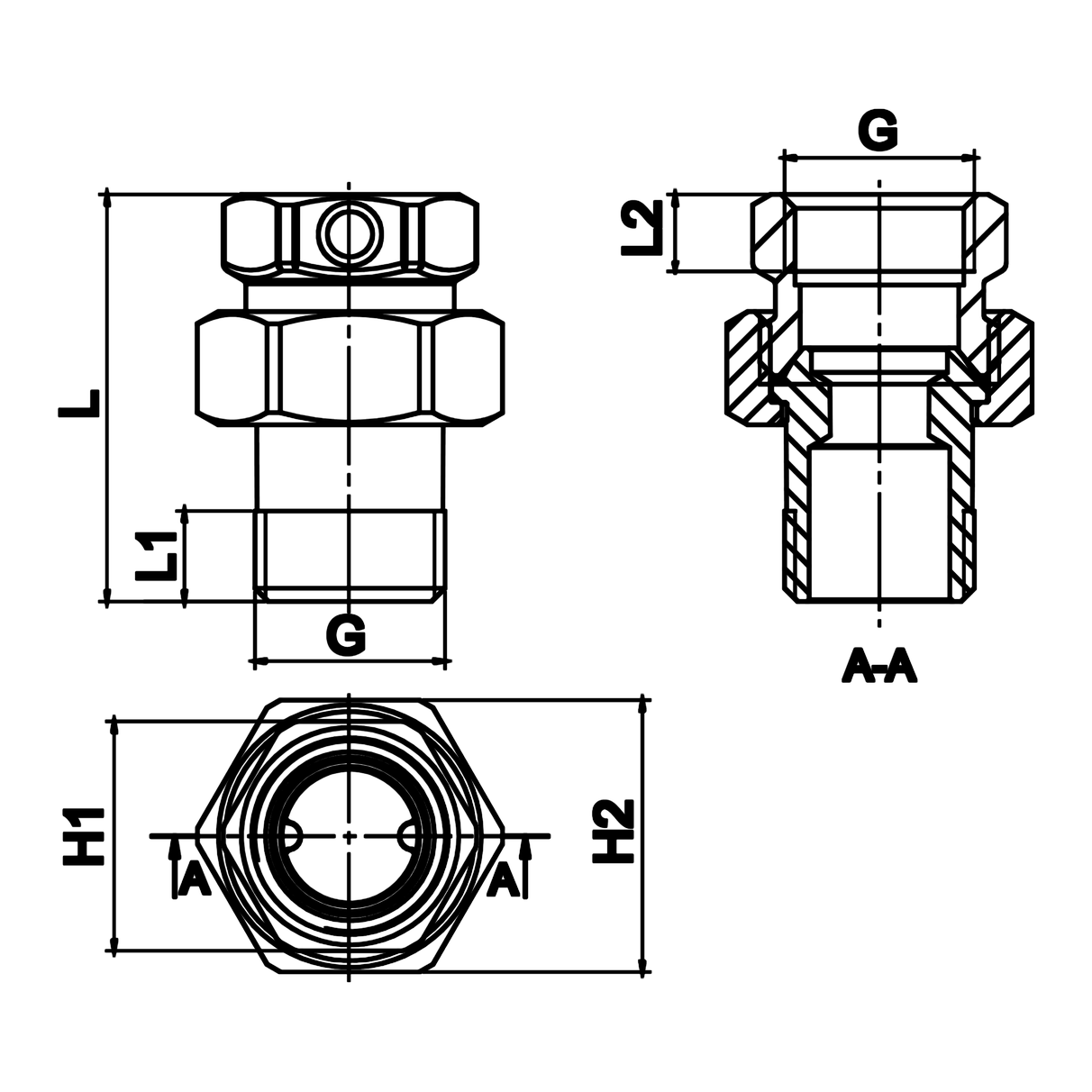

Technische Zeichnung
Dimensions (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders angegeben.
| G | G (mm) | L | L1 | L2 | H1 | H2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 39.7 | 10 | 8 | 21 | 24.8 |
| 1/2" | 15x21 | 44.9 | 10 | 8.5 | 25.3 | 30 |
| 3/4" | 20x27 | 52 | 11 | 9.5 | - | 36.9 |
| 1" | 26x34 | 57.9 | 13 | 10 | 36.8 | - |
| 1"1/4 | 33x42 | 69.3 | 16 | 14.5 | 47.8 | - |
Größenentsprechungen
Diese gerade Verschraubung ist in den folgenden Größen erhältlich. Verwenden Sie diese Tabelle, um die Entsprechung zwischen Millimetern, Zoll und DN zu finden.
| Größe (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Zoll | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Rohraußendurchm. | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |

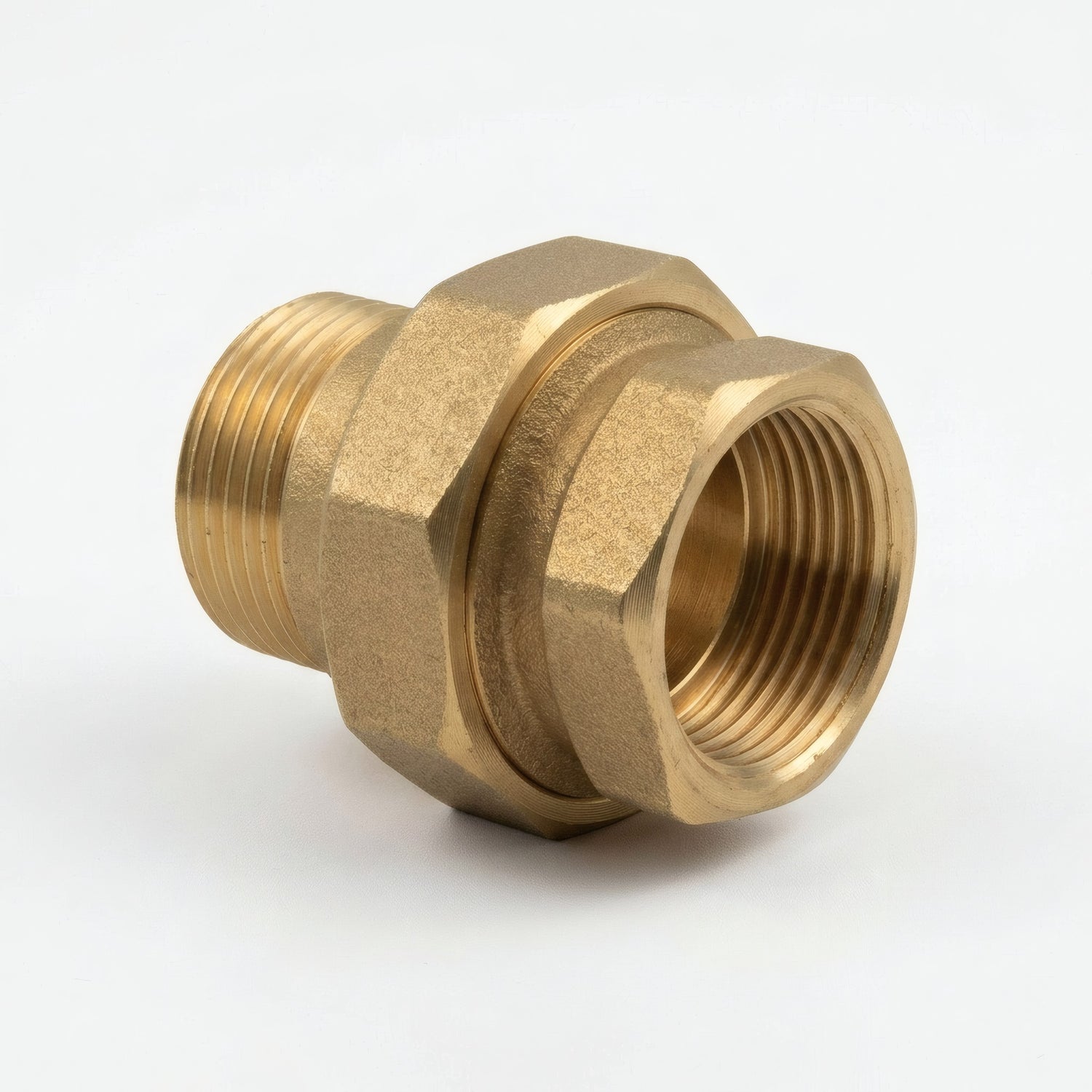

Das Aussehen des Fittings kann je nach Lagerbestand variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
