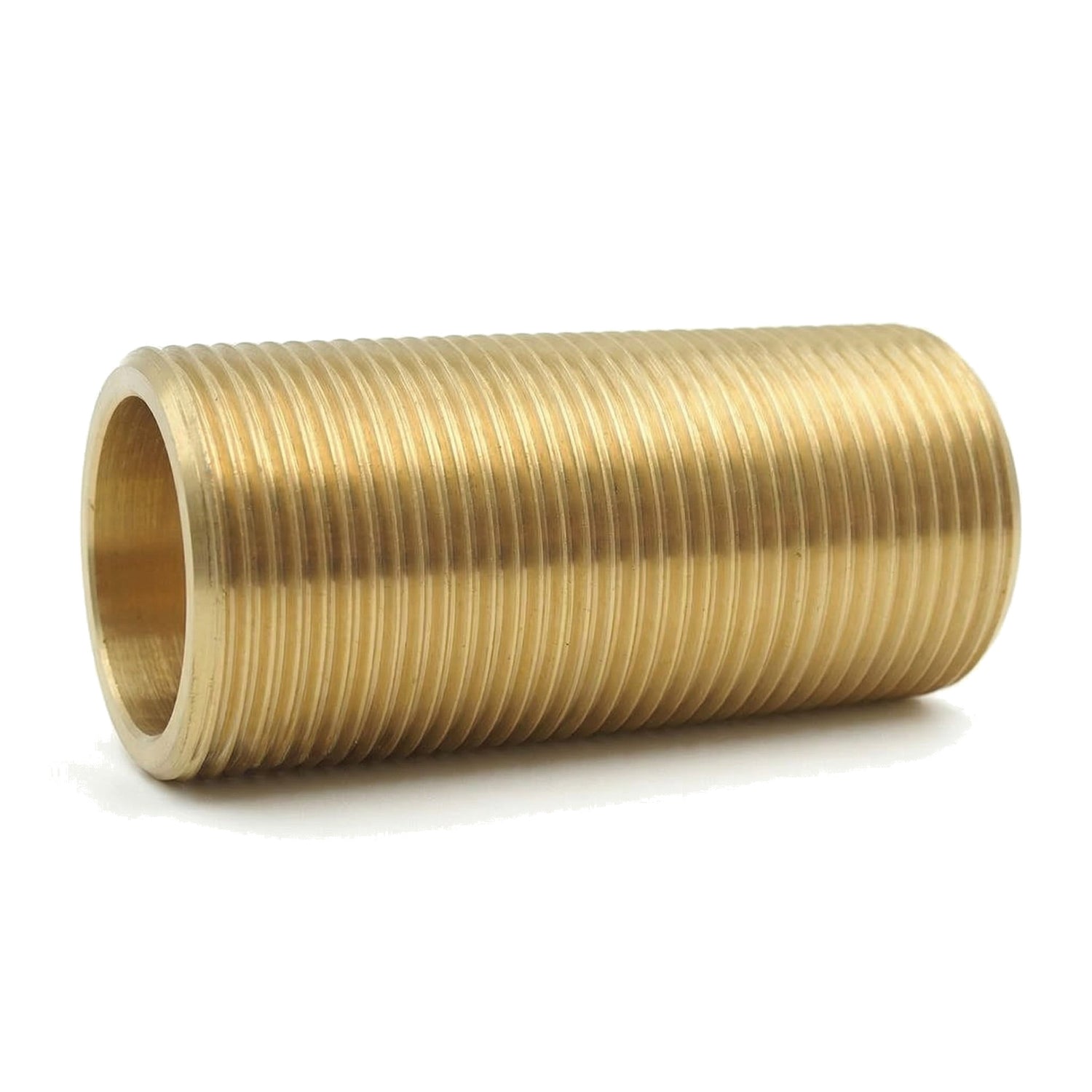

Wanddurchführungsrohr Außengewinde Messing

Gewinderohr Wanddurchführung aus Messing, beidseitig mit Außengewinde, zum Durchführen durch eine Trennwand, eine Arbeitsplatte oder eine Wand. Wird durch Gegenmuttern (separat erhältlich) fixiert. Gewinde ISO 228-1 BSPP.

Beschreibung des Gewinderohrs Wanddurchführung aus Messing

Dieses Wanddurchführungsrohr ermöglicht das Durchführen einer Leitung oder eines Kabels durch eine Wand, einen Boden oder eine Arbeitsplatte. Die beiden Außengewindeenden ermöglichen die Befestigung des Rohrs auf beiden Seiten der Wand mit Gegenmuttern oder Innengewindefittings.

In der Sanitärtechnik dient es als Durchführung für Versorgungs- oder Abflussleitungen. In der Dekoration ist es das unverzichtbare Element, um ein Elektrokabel durch eine sichtbare Messingleuchte zu führen oder einen durchgehenden Befestigungspunkt zu schaffen.

Technische Eigenschaften

Conditions d'Verwendung et Installation

• Betriebsdruck : PN 16 bar
• Temperatur : Je nach gewählter Dichtungsart
• Medien : Trinkwasser, Glykolwasser, kompatible Medien
• Installation: Ein moderates Anzugsdrehmoment anwenden und geeignete Materialien wählen (Gefahr von galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.

Zertifizierungen und Konformität

• Trinkwasser: Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Materialien und Produkte für Anlagen im Kontakt mit Trinkwasser.
• 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Materialien und Produkte in Kontakt mit Trinkwasser.

Anwendungen und Installationshinweise

Verwendungs

• Hausinstallation: Anschluss von Warm- und Kaltwasseranlagen
• Industrielle Sanitärinstallation: PN 16 bar konforme Anlagen
• Inneneinrichtung: Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
• DIY und kreatives Heimwerken: Maßprojekte mit Schraubfittings
• Leuchten und Beleuchtung: Kabeldurchführung durch einen Träger zur Herstellung einer Messingleuchte

Installationshinweise

• Verwenden Sie PTFE-Band (Teflon) oder Hanf zur Abdichtung der Außengewinde
• Für flache Dichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
• Mit Gabelschlüssel oder Rollgabelschlüssel anziehen — keine Rohrzange verwenden, um Beschädigungen am Werkstück zu vermeiden
• Ein mäßiges Anzugsmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen

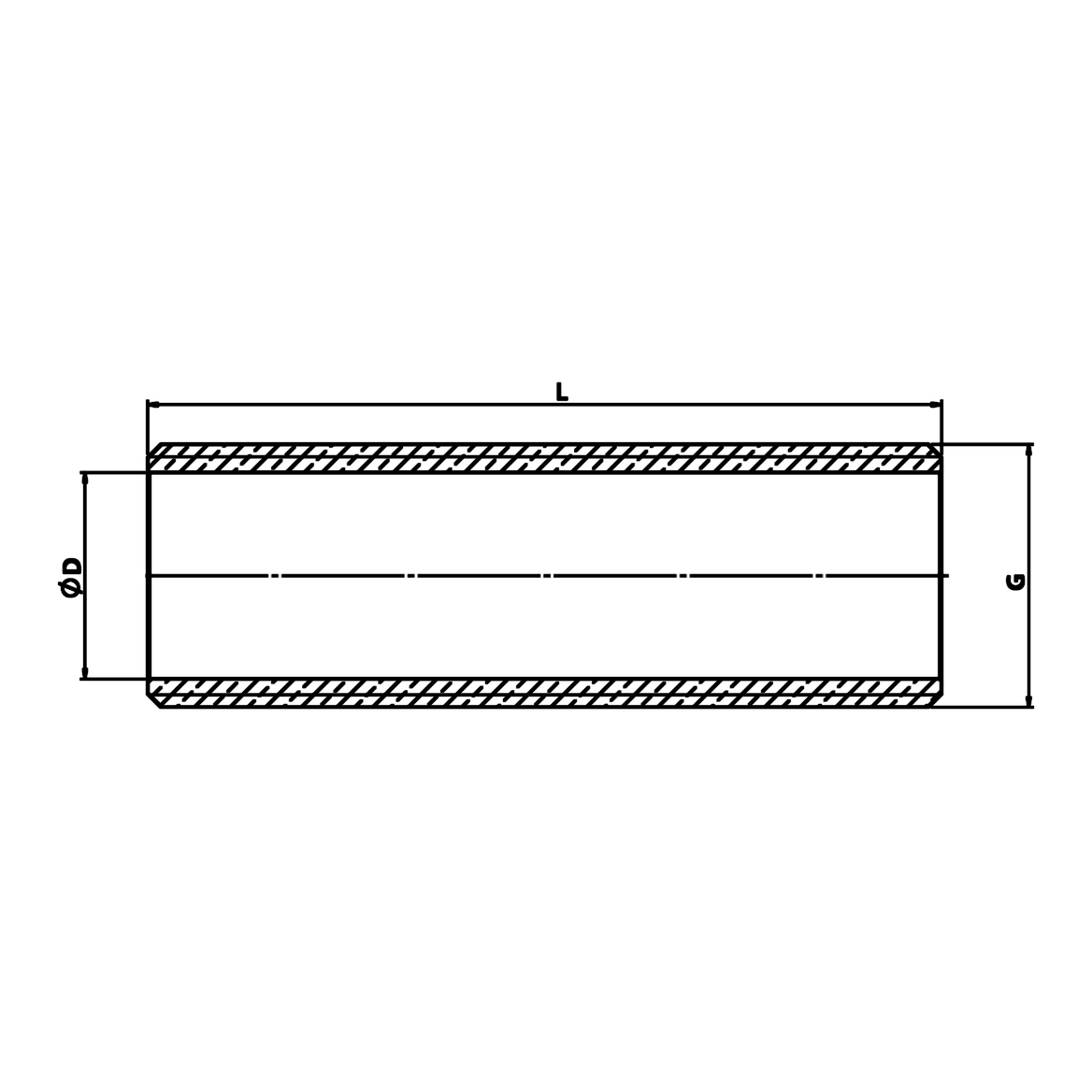

Technische Zeichnung

Abmessungen (mm)

Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.

Größenentsprechungen

Dieses Wanddurchführungsrohr ist in den folgenden Größen erhältlich. Verwenden Sie diese Tabelle, um die Entsprechung zwischen Millimetern, Zoll und DN zu finden.

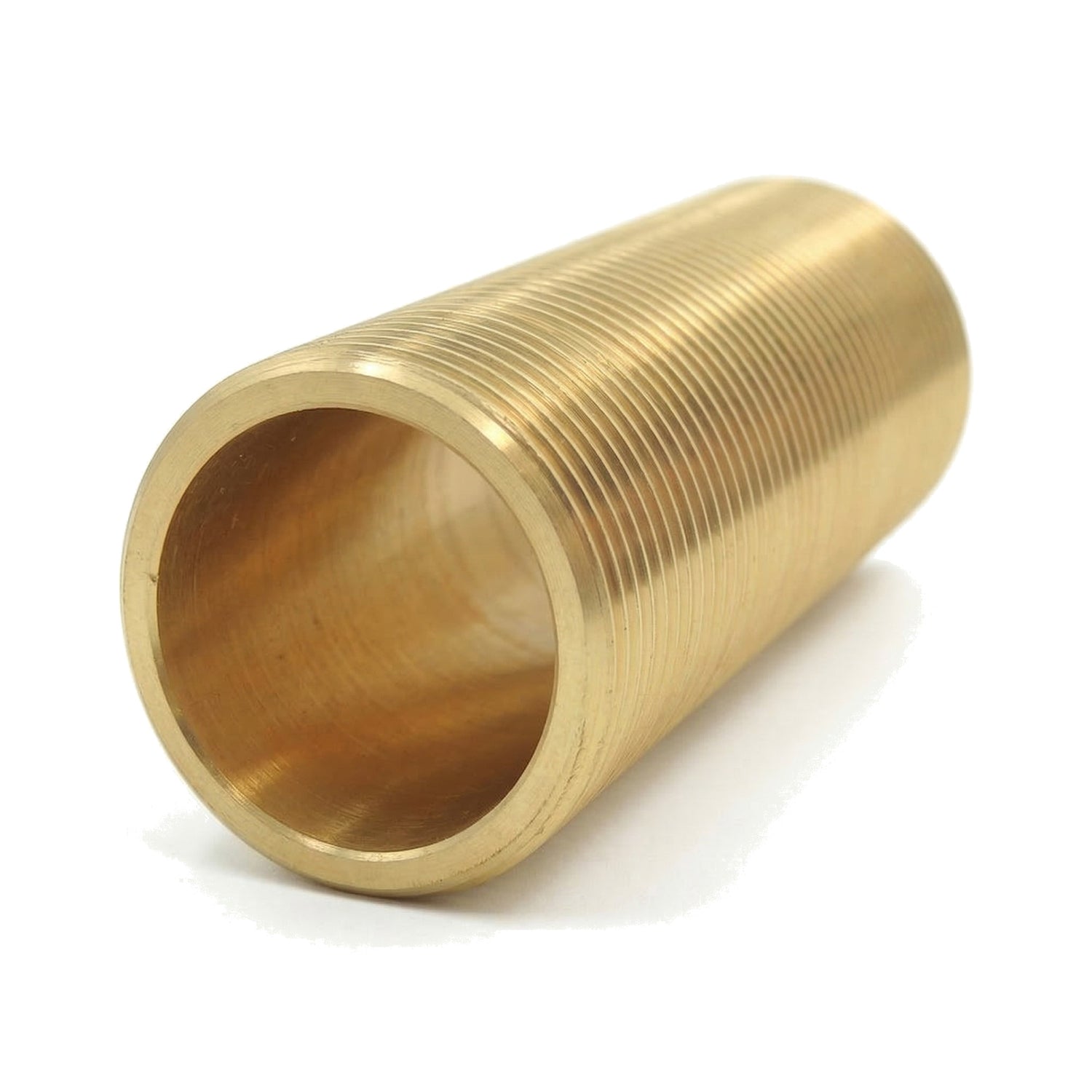

Das Aussehen des Fittings kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
