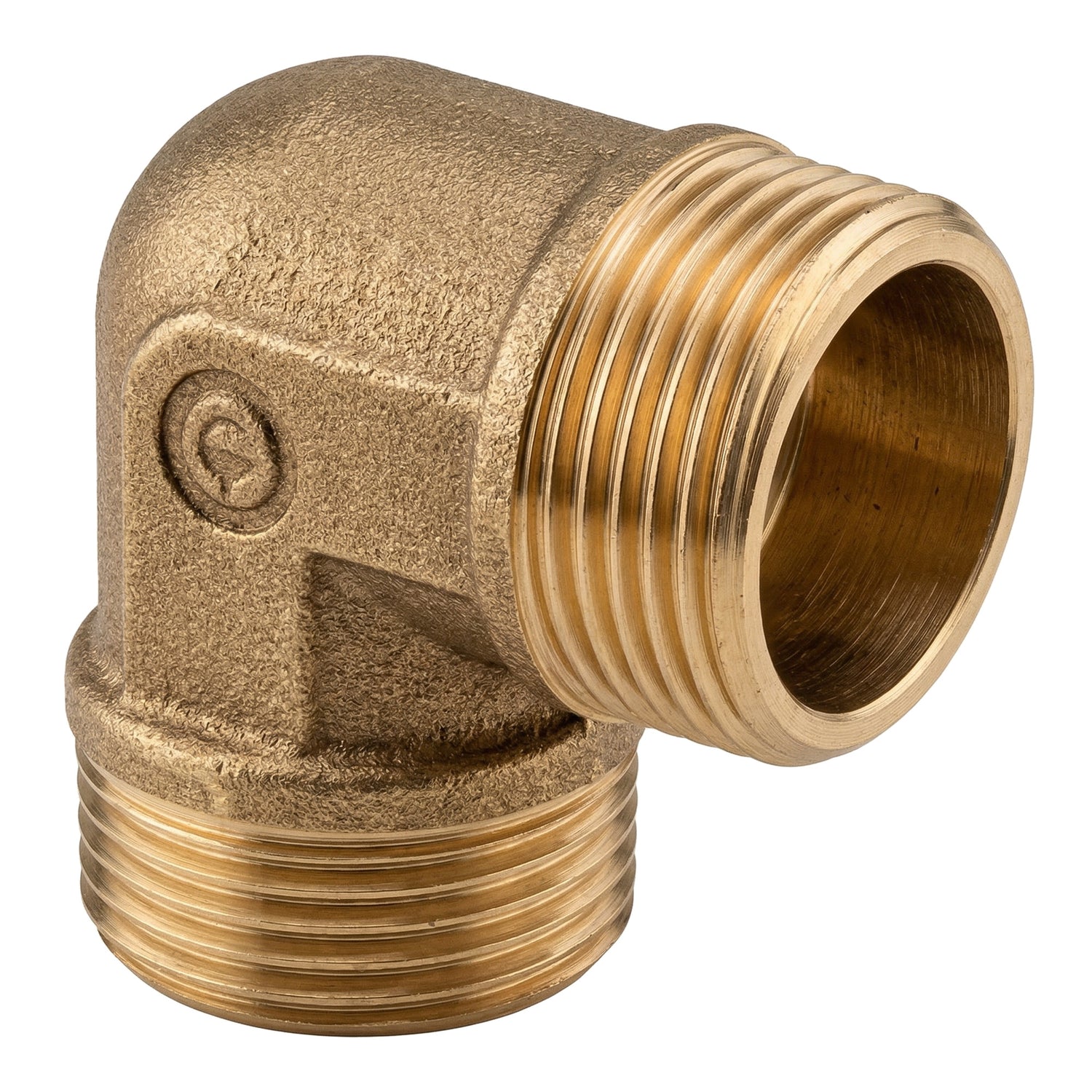

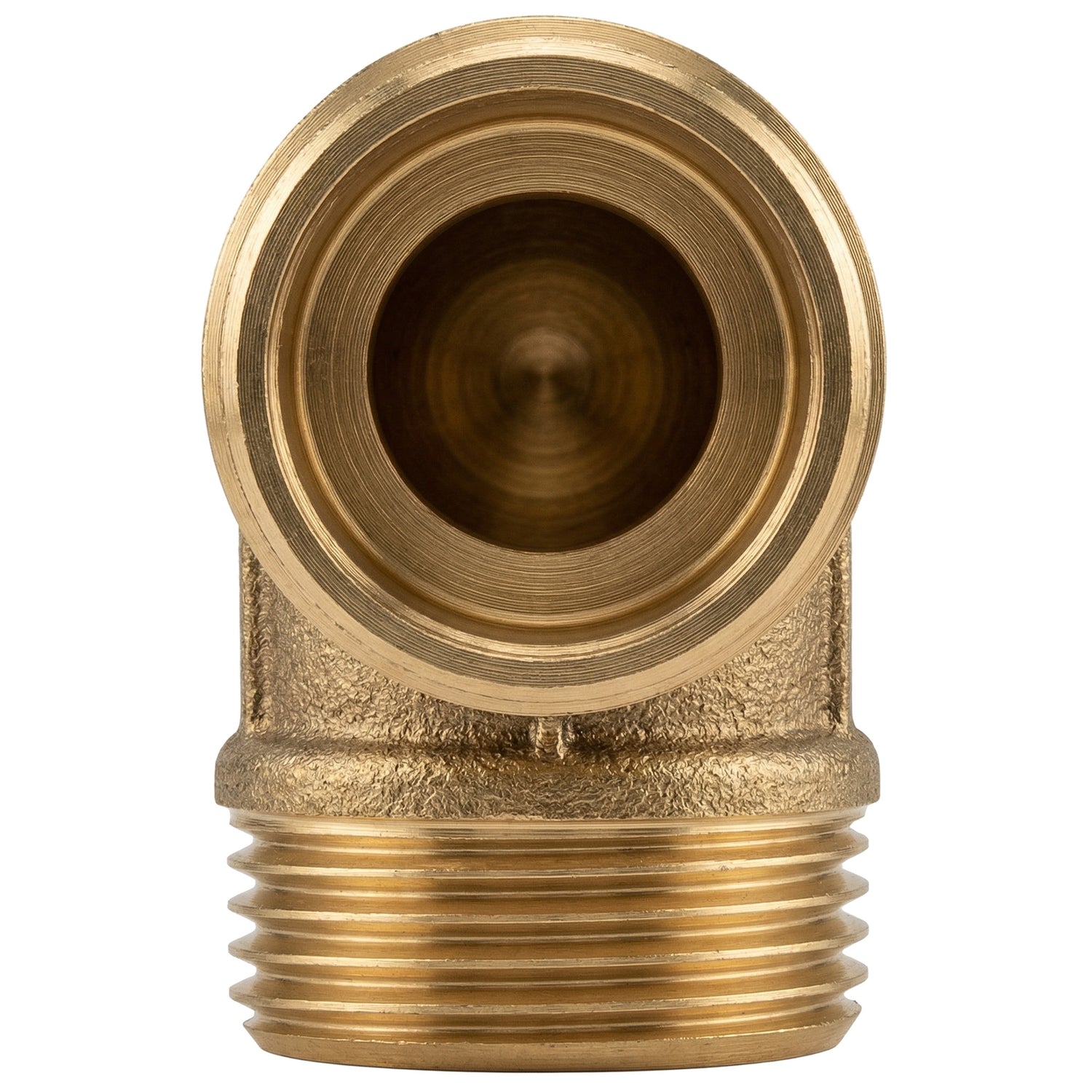

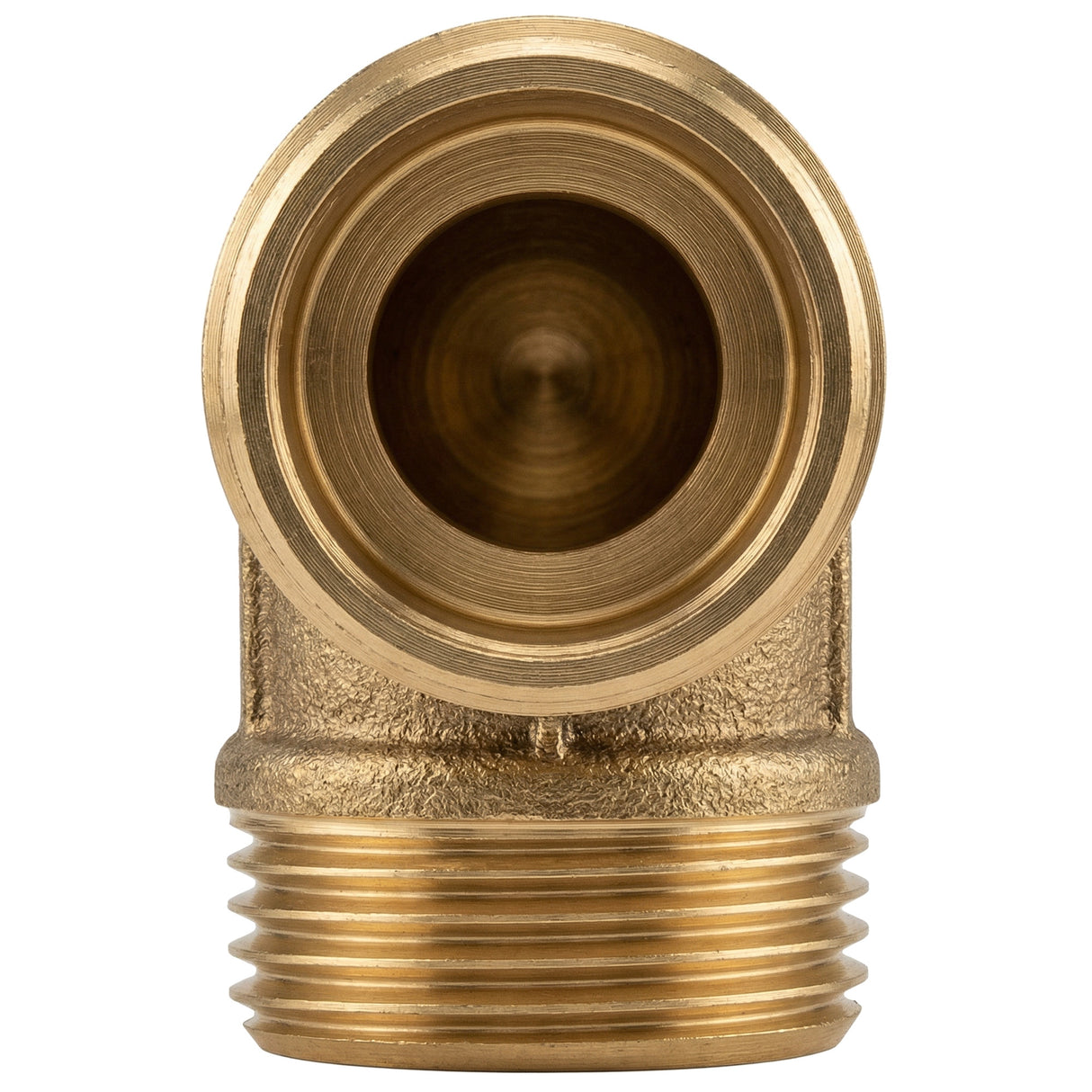

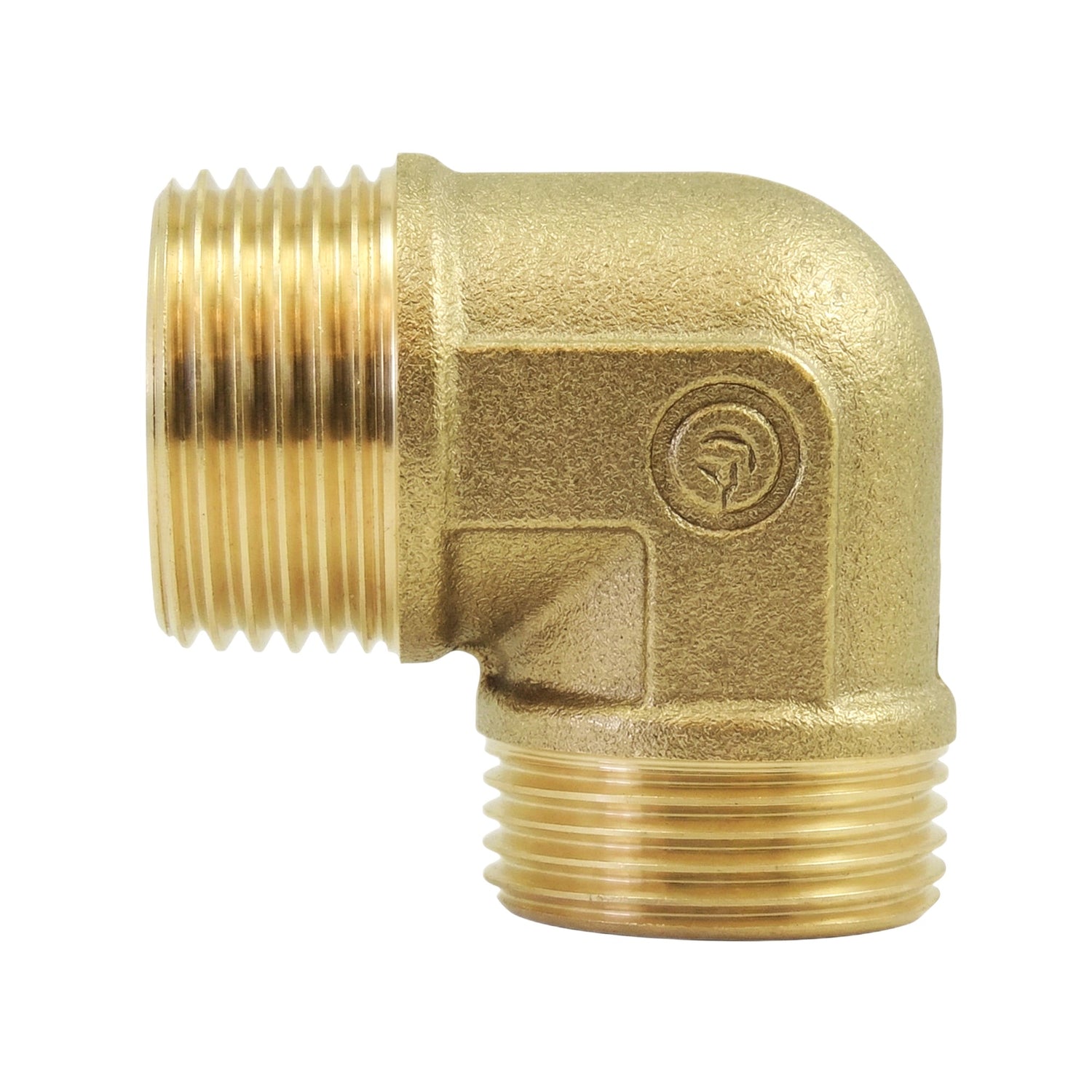

Winkel 90° A/A Messing

90°-Bogen Außengewinde/Außengewinde aus Messing zum Einschrauben, für eine rechtwinklige Richtungsänderung zwischen zwei Innengewinde-Fittings. Beide Gewindeenden werden direkt in Innengewinde-Bauteile eingeschraubt. Gewinde gemäß ISO 228-1 BSPP. Ideal für Sanitärinstallation und Dekoration.

Beschreibung des 90°-Bogens AG/AG aus Messing

Dieser Außengewinde-Bogen erzeugt einen 90°-Winkel, indem er in zwei Innengewinde-Fittings eingeschraubt wird. Er eignet sich besonders für Situationen, in denen beide zu verbindenden Elemente Innengewinde-Anschlüsse haben, z. B. bei der Verbindung einer Muffe mit einem T-Stück.

Lötfreies Fitting mit Sechskant-Körper für einfaches Anziehen. Konform mit Fachnormen, ist dieser Bogen auch für industrielle Dekorationsprojekte in sichtbarem Messing sehr beliebt und bietet eine robuste und warme Ästhetik.

Technische Merkmale

Betriebsbedingungen und Installation

• Betriebsdruck : PN 16 bar
• Temperatur : Je nach gewählter Abdichtungsart
• Medien : Trinkwasser, Glykolwasser, kompatible Medien
• Installation : Mäßiges Anzugsmoment anwenden und geeignete Werkstoffe wählen (Gefahr galvanischer Korrosion). Schlüsselflächen passend zu handelsüblichen Schlüsseln.

Zertifizierungen und Konformität

• Trinkwasser : Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen in Kontakt mit Wasser für den menschlichen Gebrauch.
• 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Werkstoffe und Produkte in Kontakt mit Trinkwasser.

Anwendungen und Montagetipps

Anwendungen

• Sanitärinstallation im Haushalt : Anschluss von Warm- und Kaltwasseranlagen
• Industrielle Sanitärinstallation : Anlagen gemäß PN 16 bar
• Inneneinrichtung : Gestaltung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
• DIY und kreatives Heimwerken : maßgeschneiderte Projekte mit Schraubfittings

Montagetipps

• Verwenden Sie PTFE-Band (Teflon) oder Hanf zur Abdichtung der Außengewinde
• Für Flachdichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
• Mit Gabelschlüssel oder Rollgabelschlüssel anziehen — keine Rohrzange verwenden, um Beschädigungen am Fitting zu vermeiden
• Ein mäßiges Anzugsmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen

Technische Zeichnung

Abmessungen (mm)

Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.

Größenentsprechungen

Dieser Bogen ist in folgenden Größen erhältlich. Verwenden Sie diese Tabelle, um die Entsprechung zwischen Millimetern, Zoll und DN zu finden.

Das Erscheinungsbild des Fittings kann je nach Lagerbestand variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
