Reduzierwinkel A/I Messing

Reduzierbogen Außen-/Innengewinde aus Messing zum Einschrauben, ermöglicht eine 90°-Richtungsänderung bei gleichzeitiger Reduzierung des Durchmessers Ihrer Leitung. Dieses Fitting vereint zwei Funktionen in einem Stück: Umlenkung und Reduzierung. Norm ISO 228-1 BSPP.

Beschreibung des Reduzierbogens AG/IG aus Messing

Dieser Reduzierbogen ermöglicht gleichzeitig eine 90°-Richtungsänderung und eine Durchmesserreduzierung. Die Außengewindeseite hat einen größeren Durchmesser als die Innengewindeseite und ermöglicht so den Übergang zwischen zwei verschiedenen Rohrgrößen.

Montage durch einfaches Einschrauben ohne Löten. Besonders nützlich bei beengten Platzverhältnissen, wo zwei Funktionen an einem Anschlusspunkt kombiniert werden müssen.

Technische Eigenschaften

Conditions d'Verwendung et Installation

• Betriebsdruck : PN 16 bar
• Temperatur : Je nach gewählter Dichtungsart
• Medien : Trinkwasser, Glykolwasser, kompatible Medien
• Installation: Ein moderates Anzugsdrehmoment anwenden und geeignete Materialien wählen (Gefahr von galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.

Zertifizierungen und Konformität

• Trinkwasser: Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Materialien und Produkte für Anlagen im Kontakt mit Trinkwasser.
• 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Materialien und Produkte in Kontakt mit Trinkwasser.

Anwendungen und Installationshinweise

Verwendungs

• Hausinstallation: Anschluss von Warm- und Kaltwasseranlagen
• Industrielle Sanitärinstallation: PN 16 bar konforme Anlagen
• Inneneinrichtung: Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
• DIY und kreatives Heimwerken: Maßprojekte mit Schraubfittings

Installationshinweise

• Verwenden Sie PTFE-Band (Teflon) oder Hanf zur Abdichtung der Außengewinde
• Für flache Dichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
• Mit Gabelschlüssel oder Rollgabelschlüssel anziehen — keine Rohrzange verwenden, um Beschädigungen am Werkstück zu vermeiden
• Ein mäßiges Anzugsmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen

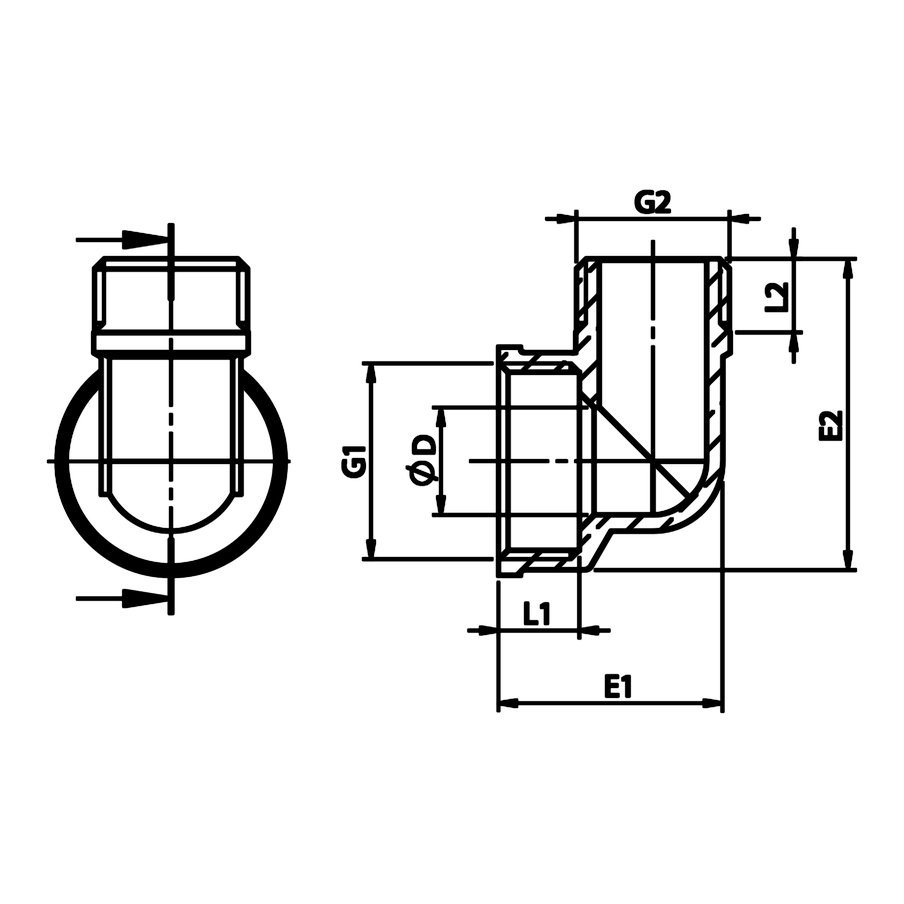

Technische Zeichnung

Abmessungen (mm)

Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.

Verfügbare Größenkombinationen

Dieser Reduzierbogen ermöglicht den Übergang von einem Durchmesser zum anderen. Die Tabelle unten zeigt die verfügbaren Kombinationen.

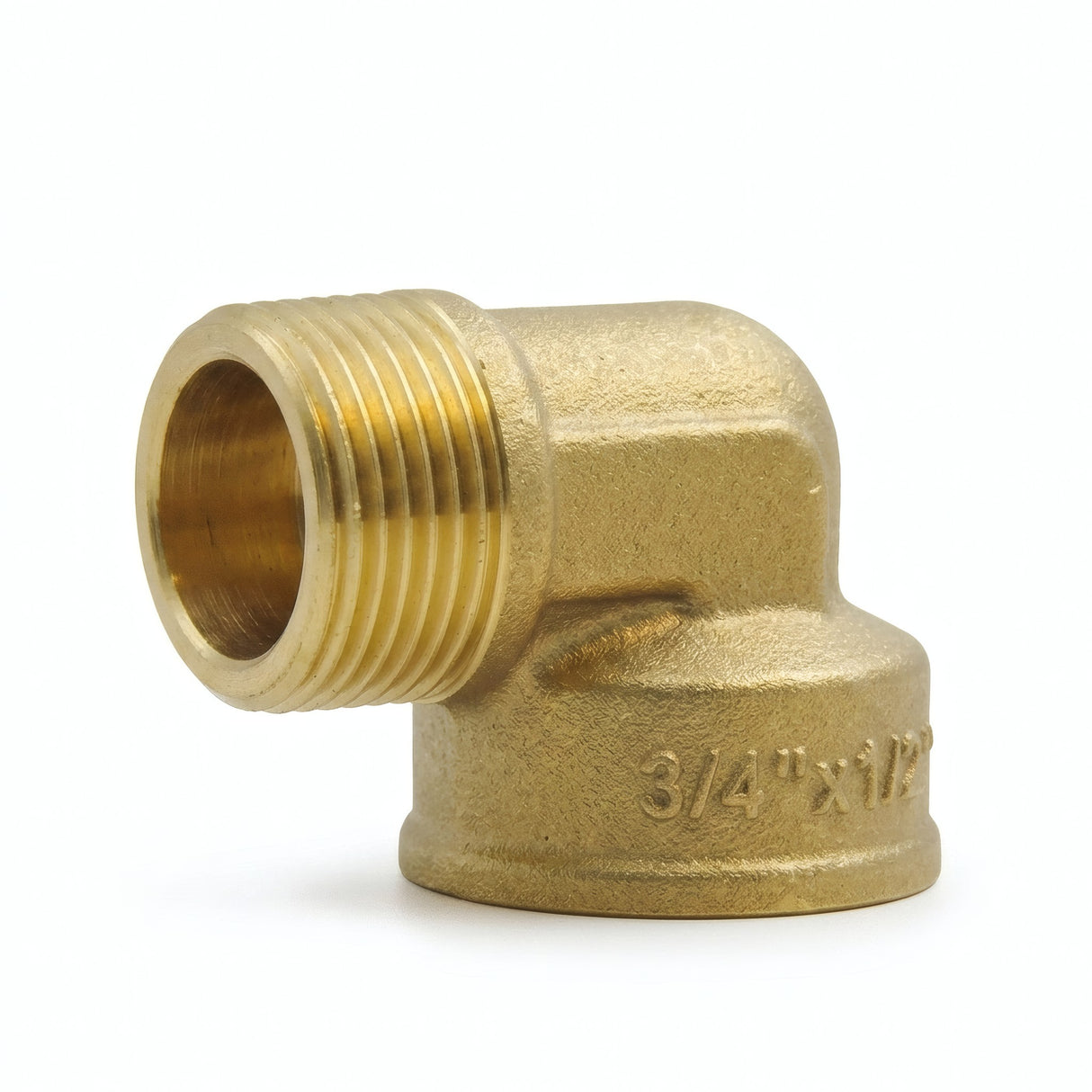

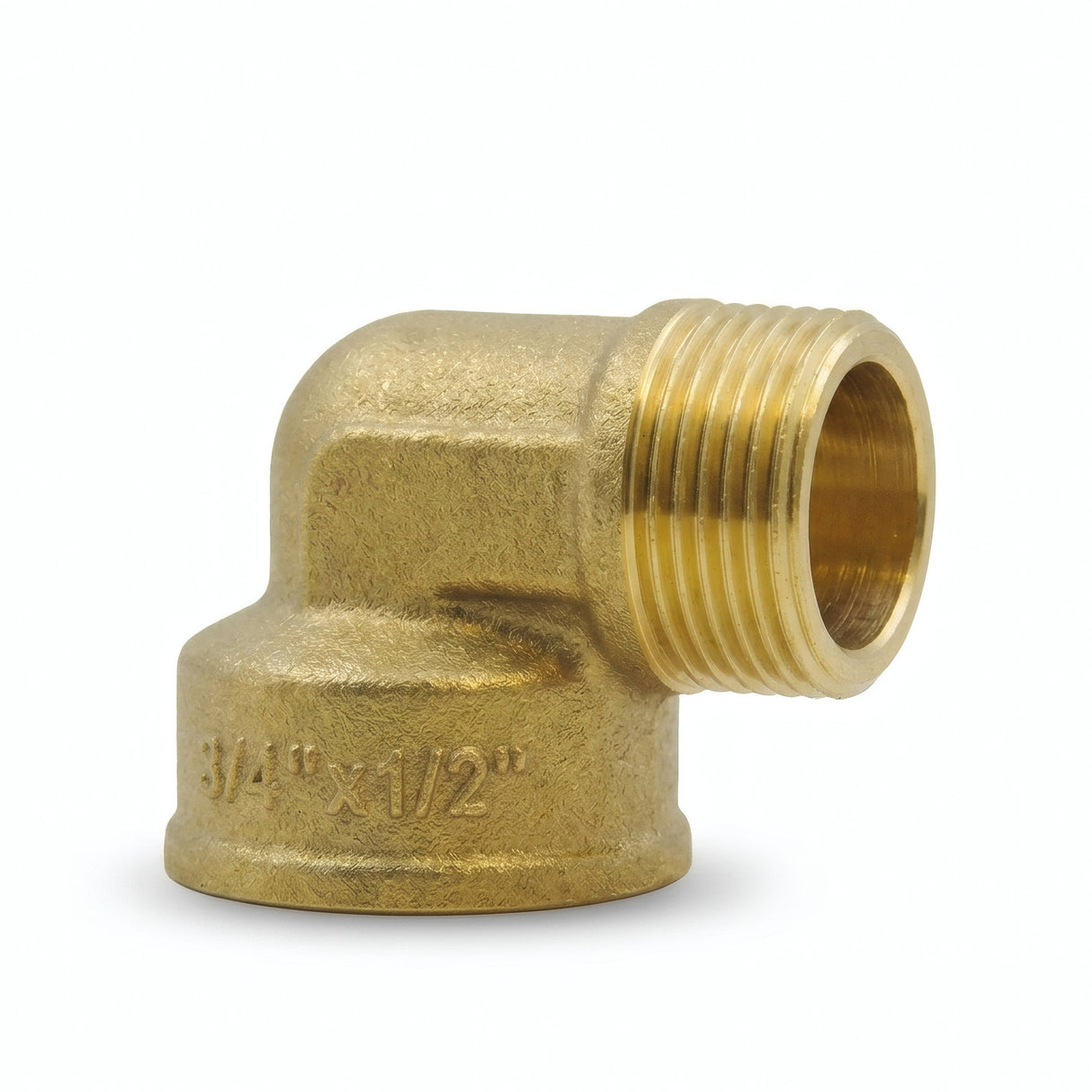

Das Aussehen des Fittings kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
