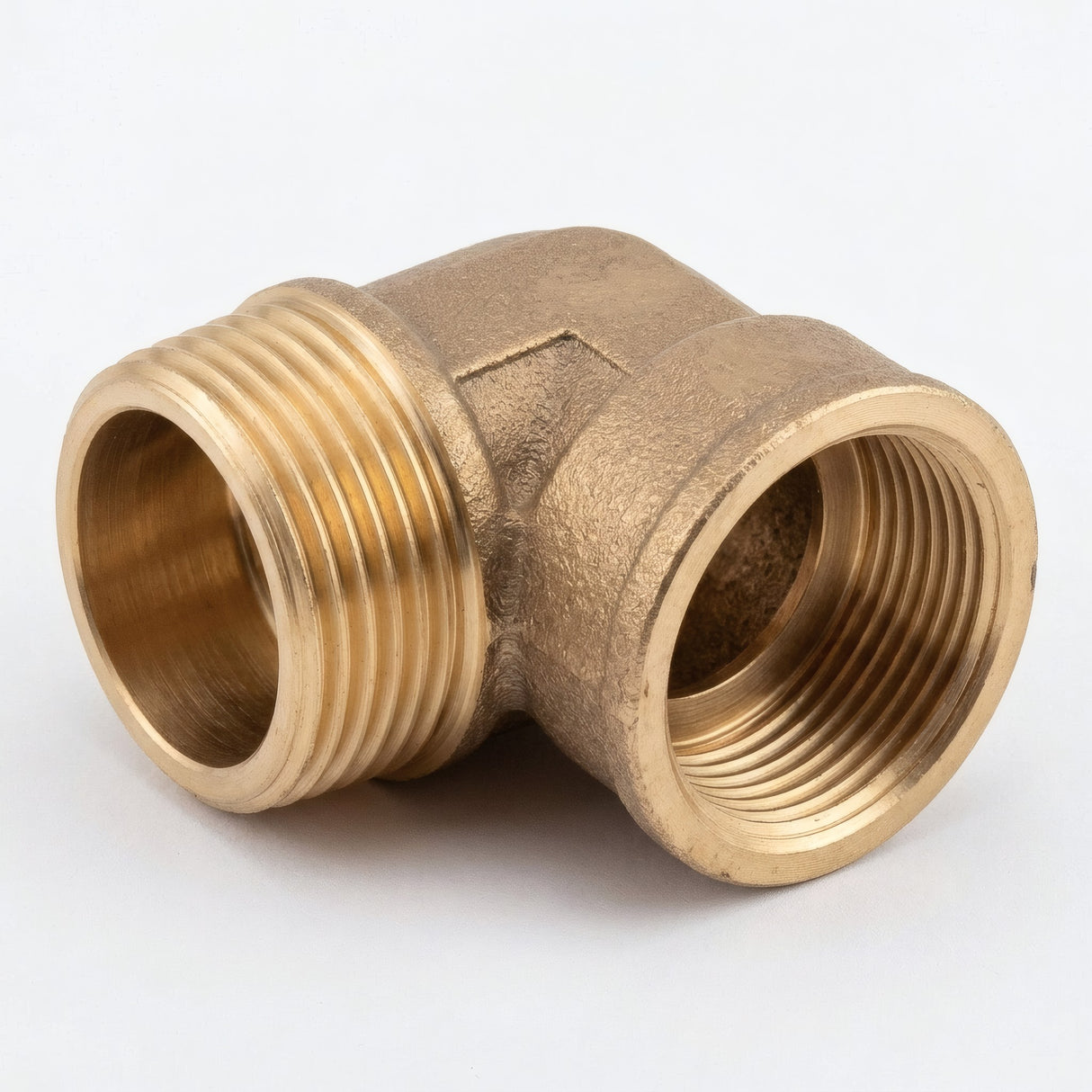

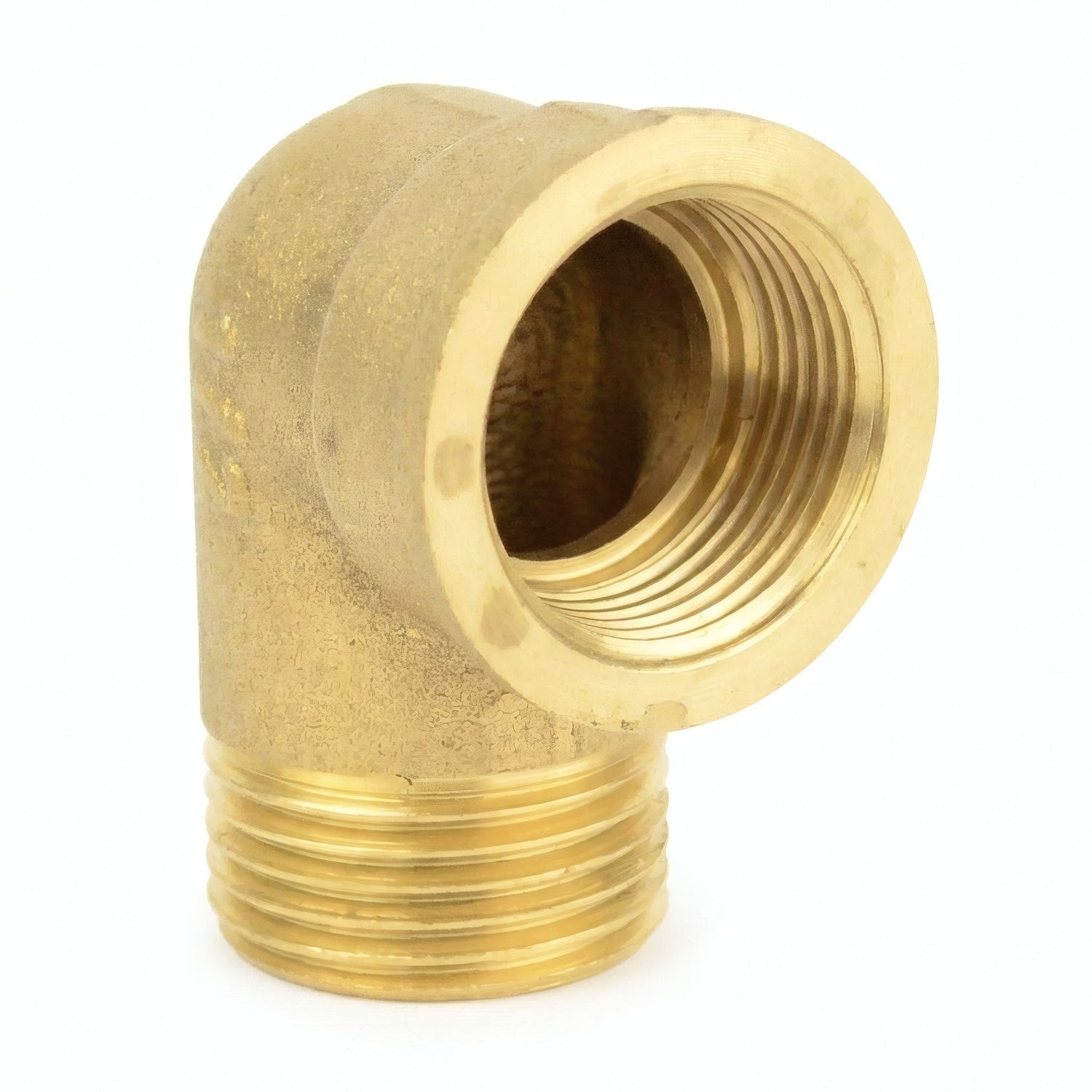

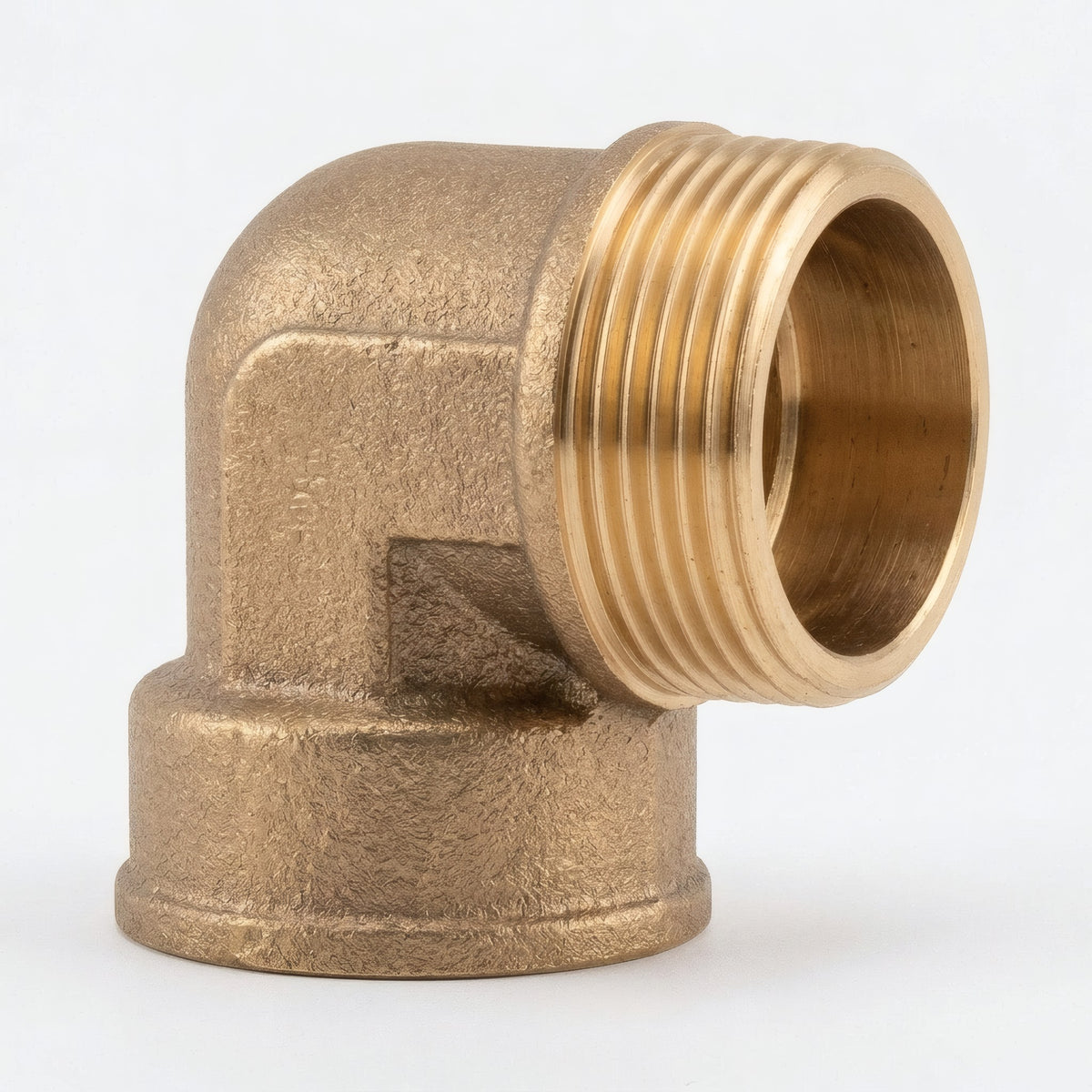

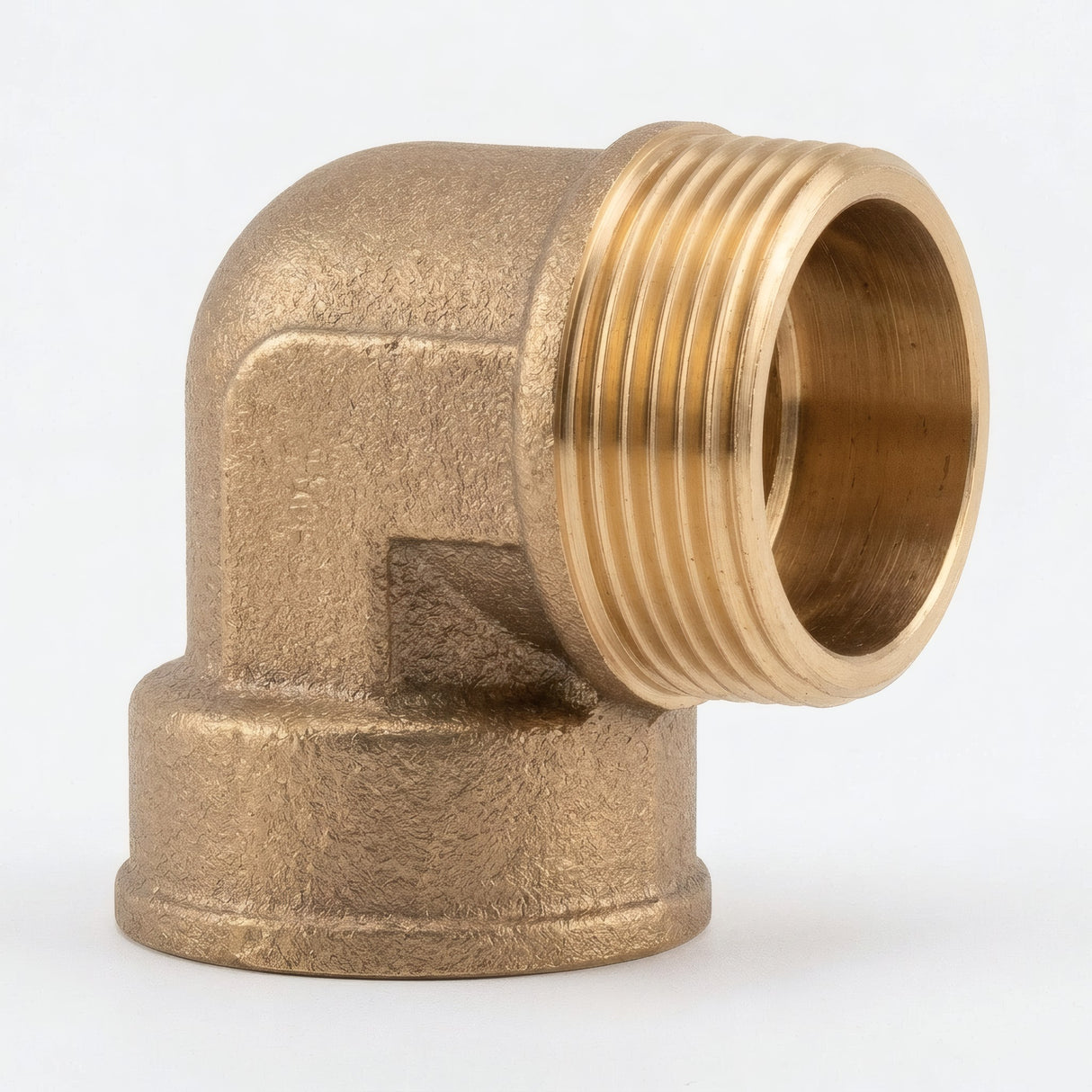

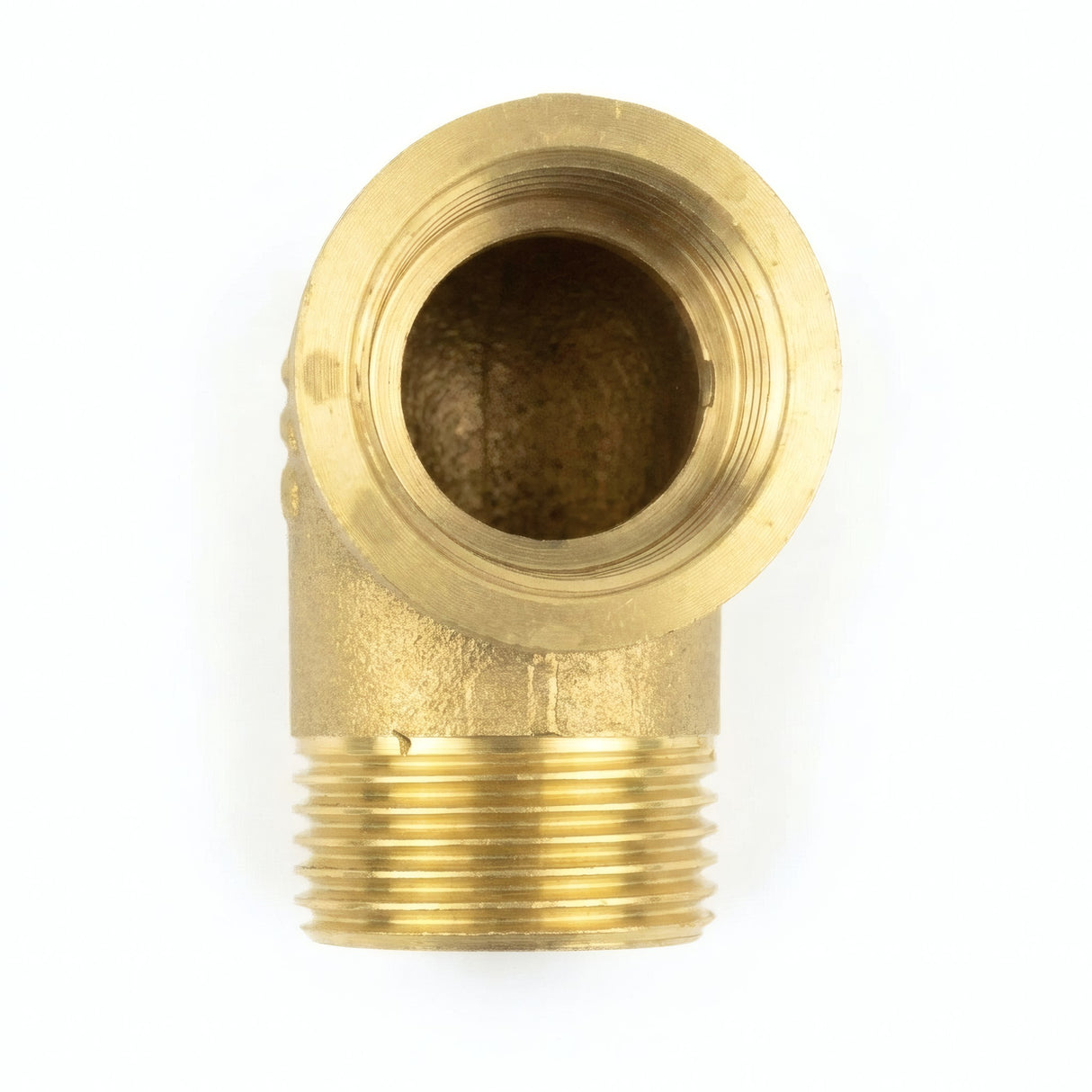

Winkel 90° A/I Messing
90° Außen-/Innengewinde Messingbogen zum Einschrauben für eine rechtwinklige Richtungsänderung in Ihren Sanitär-Netzwerken oder Deko-Projekten. Eine Seite mit Außengewinde und eine Seite mit Innengewinde bieten große Vielseitigkeit beim Anschluss. Norm ISO 228-1 BSPP.
Beschreibung des 90° AG/IG Messingbogens
Dieser Außen-/Innengewinde-Bogen stellt eine 90°-Verbindung zwischen einem Innengewinde- und einem Außengewinde-Fitting her. Seine gemischte Konfiguration macht ihn zu einem der vielseitigsten Fittings für Sanitär und Dekoration. Er ist mit allen Fittings gleicher Größe in unserem Shop kompatibel.
Die Montage erfolgt ohne Löten, durch einfaches Einschrauben. Der Sechskant-Körper gewährleistet einen festen Schlüsselgriff. Dieser Bogen eignet sich sowohl für Hauswassersysteme als auch für dekorative Kreationen aus sichtbarem Messing.
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldenes Messing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP Gas (zylindrisches Gewinde) |
| Dichtung | Durch garantierte Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Flach und breit an Außen- und Innengewindeenden |
| Form | Sechskant (Schlüsselanzug) |
| Typ | Außengewinde / Innengewinde |
| Angle | 90° |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Dichtungsart |
| Verwendung | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Conditions d'Verwendung et Installation
- Betriebsdruck : PN 16 bar
- Temperatur : Je nach gewählter Dichtungsart
- Medien : Trinkwasser, Glykolwasser, kompatible Medien
- Installation: Ein moderates Anzugsdrehmoment anwenden und geeignete Materialien wählen (Gefahr von galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser: Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Materialien und Produkte für Anlagen im Kontakt mit Trinkwasser.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Materialien und Produkte in Kontakt mit Trinkwasser.
Anwendungen und Installationshinweise
Verwendungs
- Hausinstallation: Anschluss von Warm- und Kaltwasseranlagen
- Industrielle Sanitärinstallation: PN 16 bar konforme Anlagen
- Inneneinrichtung: Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
- DIY und kreatives Heimwerken: Maßprojekte mit Schraubfittings
Installationshinweise
- Verwenden Sie PTFE-Band (Teflon) oder Hanf zur Abdichtung der Außengewinde
- Für flache Dichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
- Mit Gabelschlüssel oder Rollgabelschlüssel anziehen — keine Rohrzange verwenden, um Beschädigungen am Werkstück zu vermeiden
- Ein mäßiges Anzugsmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen

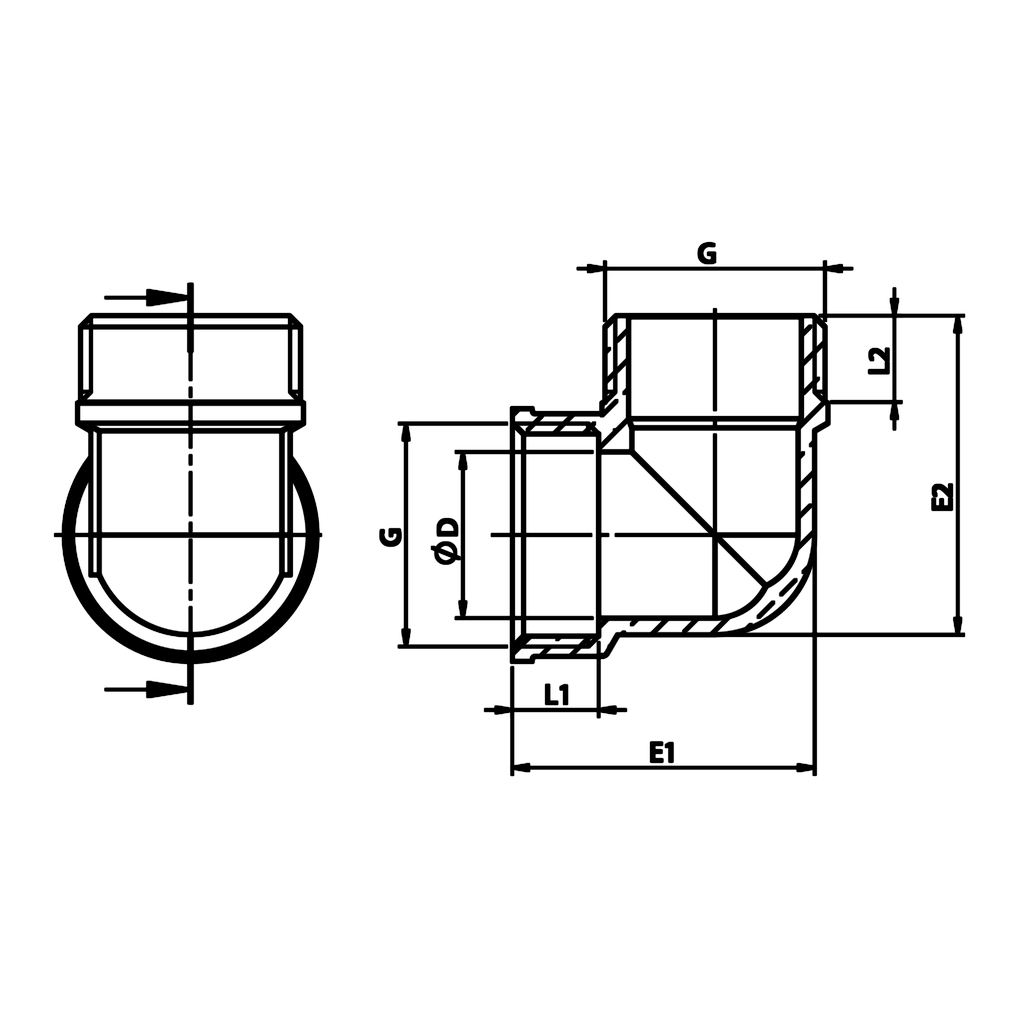

Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.
| G | G (mm) | OD | L1 | L2 | E1 | E2 |
|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 8.5 | 25.5 | 27.5 |
| 1/2" | 15x21 | 14.5 | 10 | 10 | 31 | 33 |
| 3/4" | 20x27 | 19.5 | 11 | 11 | 37 | 39.5 |
| 1" | 26x34 | 25 | 13 | 13 | 45.5 | 48 |
| 1"1/4 | 33x42 | 33 | 14 | 14 | 55 | 58 |
| 1"1/2 | 40x49 | 39 | 15.5 | 15.5 | 63 | 66.25 |
| 2" | 50x60 | 50 | 17 | 17 | 76.5 | 79.75 |
Größenentsprechungen
Dieser Bogen ist in den folgenden Größen erhältlich. Verwenden Sie diese Tabelle, um die Entsprechung zwischen Millimetern, Zoll und DN zu finden.
| Größe (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Zoll | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Rohraußendurchm. | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Das Aussehen des Fittings kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
