Reduzierbuchse A/I Messing
Reduzierbuchse M/F aus Messing zum Verschrauben, ultrakompakt, um den Durchmesser zu verkleinern oder zu vergrößern eines Anschlusses. Die Außengewindeseite mit kleinerem Durchmesser wird in einen Innengewindefitting geschraubt, während die Innengewindeseite mit größerem Durchmesser einen Außengewindefitting aufnimmt. Norm ISO 228-1 BSPP.
Beschreibung der Reduzierbuchse M/F aus Messing
Diese Reduzierbuchse ist ein ultrakurzer Fitting der einen Durchmesserwechsel auf minimalem Raum ermöglicht. Die Außengewindeseite wird in einen bestehenden Innengewindefitting geschraubt, und die Innengewindeseite nimmt einen Außengewindefitting anderer Größe auf.
Sa Kompaktheit macht sie zur bevorzugten Lösung bei begrenztem Platz oder wenn Unauffälligkeit gewünscht ist. Im Gegensatz zu einer Reduziermuffe oder einer klassischen Reduktion fügt die Reduzierbuchse praktisch keine Länge zur Montage hinzu. Ideal für Durchmesseranpassungen auf engem Raum.
Technische Eigenschaften
| Material | Laiton CW617N - 4MS |
| Farbe | Messing gold |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP Gas (zylindrisches Gewinde) |
| Dichtung | Durch garantierte Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Flach und breit an Innen- und Außengewinde-Anschlüssen |
| Form | Sechskant (Schlüsselanzug) |
| Art | Außengewinde / Innengewinde — unterschiedliche Durchmesser |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Dichtungsart |
| Verwendung | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Conditions d'Verwendung et Installation
- Betriebsdruck : PN 16 bar
- Temperatur : Je nach gewählter Dichtungsart
- Medien : Trinkwasser, Glykolwasser, kompatible Medien
- Installation : Ein moderates Anzugsmoment anwenden und geeignete Materialien wählen (Risiko galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser : Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Materialien und Produkte für Installationen in Kontakt mit Trinkwasser.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Materialien und Produkte in Kontakt mit Trinkwasser.
Anwendungen und Installationshinweise
Verwendungs
- Hausinstallation : Anschluss von Warm- und Kaltwasserinstallationen
- Industriälle Sanitärtechnik : Installationen gemäß PN 16 bar
- Inneneinrichtung : Herstellung von Leuchten, Regalen, Handtuchhaltern aus sichtbarem Messing
- DIY und kreative Projekte : Maßgeschneiderte Projekte mit Schraubfittings
Installationshinweise
- Verwenden Sie PTFE-Band (Teflon) oder Hanf zur Abdichtung der Außengewinde
- Für flache Dichtflächen verwenden Sie eine Flachdichtung mit einer Mindestdicke von 1 mm
- Ziehen Sie mit einem Gabelschlüssel ou Rollgabelschlüssel — keine Rohrzange verwenden, um Markierungen am Werkstück zu vermeiden
- Ein moderates Anzugsmoment anwenden — übermäßiges Anziehen kann das Gewinde beschädigen

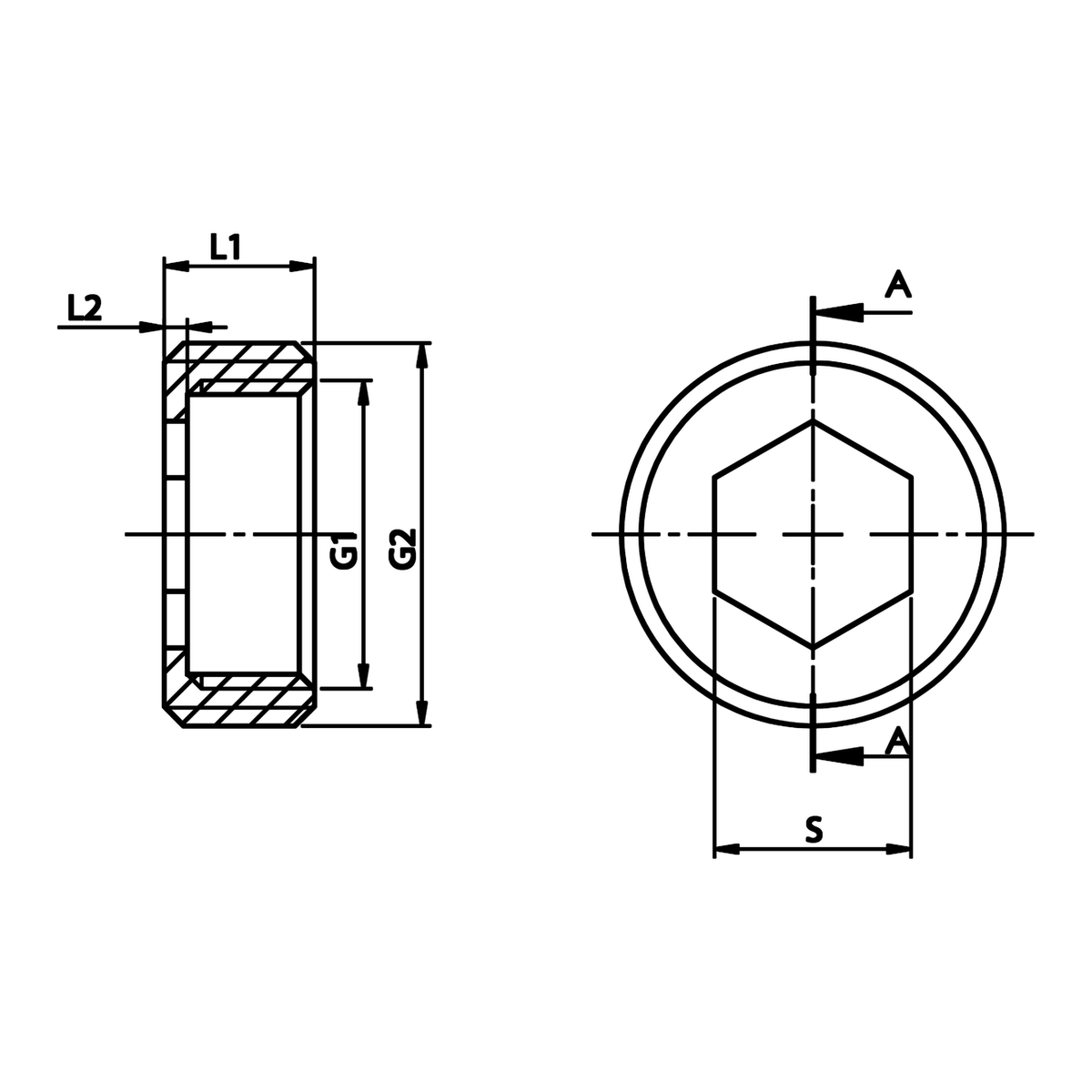

Technische Zeichnung
Dimensions (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.
| G1 | G1 (mm) | G2 | G2 (mm) | L1 | L2 | S |
|---|---|---|---|---|---|---|
| 1/8" | 5x10 | 1/4" | 8x13 | 8.5 | 2 | 5 |
| 1/4" | 8x13 | 3/8" | 12x17 | 9.5 | 2.5 | 8 |
| 1/4" | 8x13 | 1/2" | 15x21 | 8.5 | 1.8 | 7 |
| 3/8" | 12x17 | 1/2" | 15x21 | 10 | 1.7 | 10 |
| 3/8" | 12x17 | 3/4" | 20x27 | 10.5 | 2 | 12 |
| 1/2" | 15x21 | 3/4" | 20x27 | 11 | 1.7 | 13 |
| 1/2" | 15x21 | 1" | 26x34 | 11 | 2.6 | 13 |
| 3/4" | 20x27 | 1" | 26x34 | 13 | 2 | 17 |
| 1" | 26x34 | 1"1/4 | 33x42 | 15 | 3 | 23 |
| 1"1/4 | 33x42 | 1"1/2 | 40x49 | 16 | 3 | 23 |
Verfügbare Größenkombinationen
Diese Reduzierbuchse ermöglicht den Wechsel von einem Durchmesser auf einen anderen. Die folgende Tabelle zeigt die verfügbaren Kombinationen.
| Eingang | Ausgang | Bezeichnung (mm) |
|---|---|---|
| 1/8'' | 1/4'' | 5x10 > 8x13 |
| 1/4'' | 3/8'' | 8x13 > 12x17 |
| 1/4'' | 1/2'' | 8x13 > 15x21 |
| 3/8'' | 1/2'' | 12x17 > 15x21 |
| 3/8'' | 3/4'' | 12x17 > 20x27 |
| 1/2'' | 3/4'' | 15x21 > 20x27 |
| 1/2'' | 1'' | 15x21 > 26x34 |
| 3/4'' | 1'' | 20x27 > 26x34 |
| 1'' | 1''1/4 | 26x34 > 33x42 |
| 1''1/4 | 1''1/2 | 33x42 > 40x49 |
Das Aussehen des Teils kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
