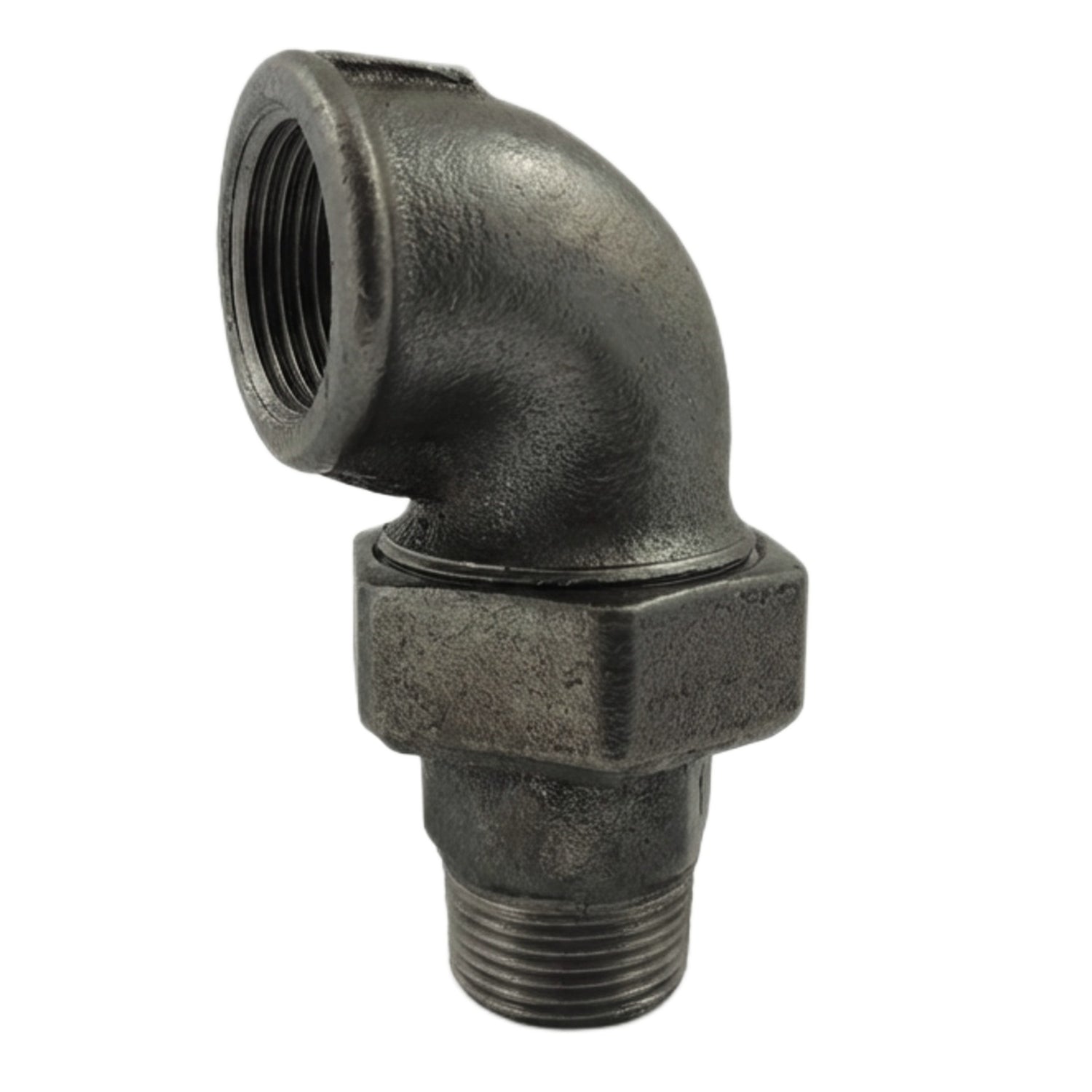

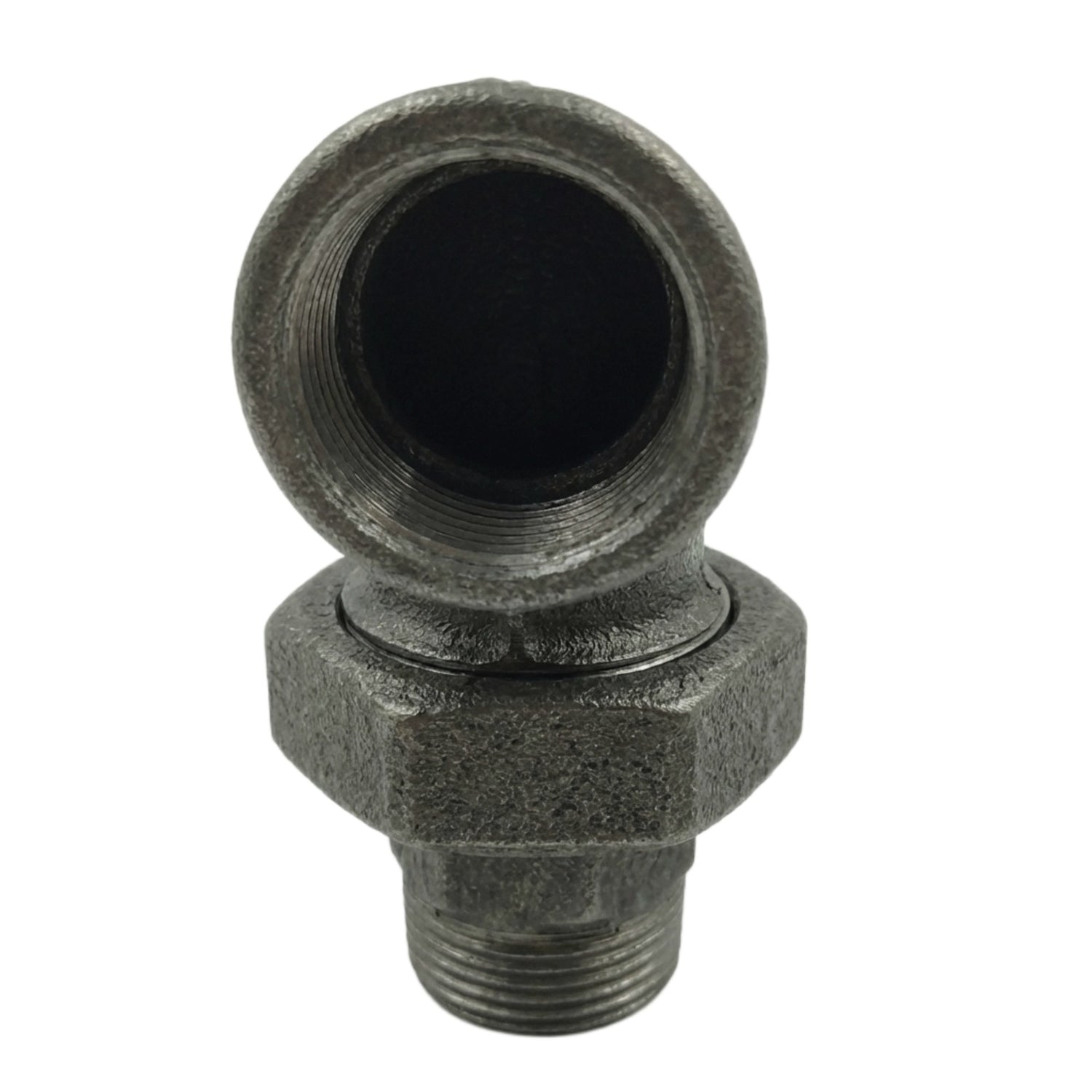

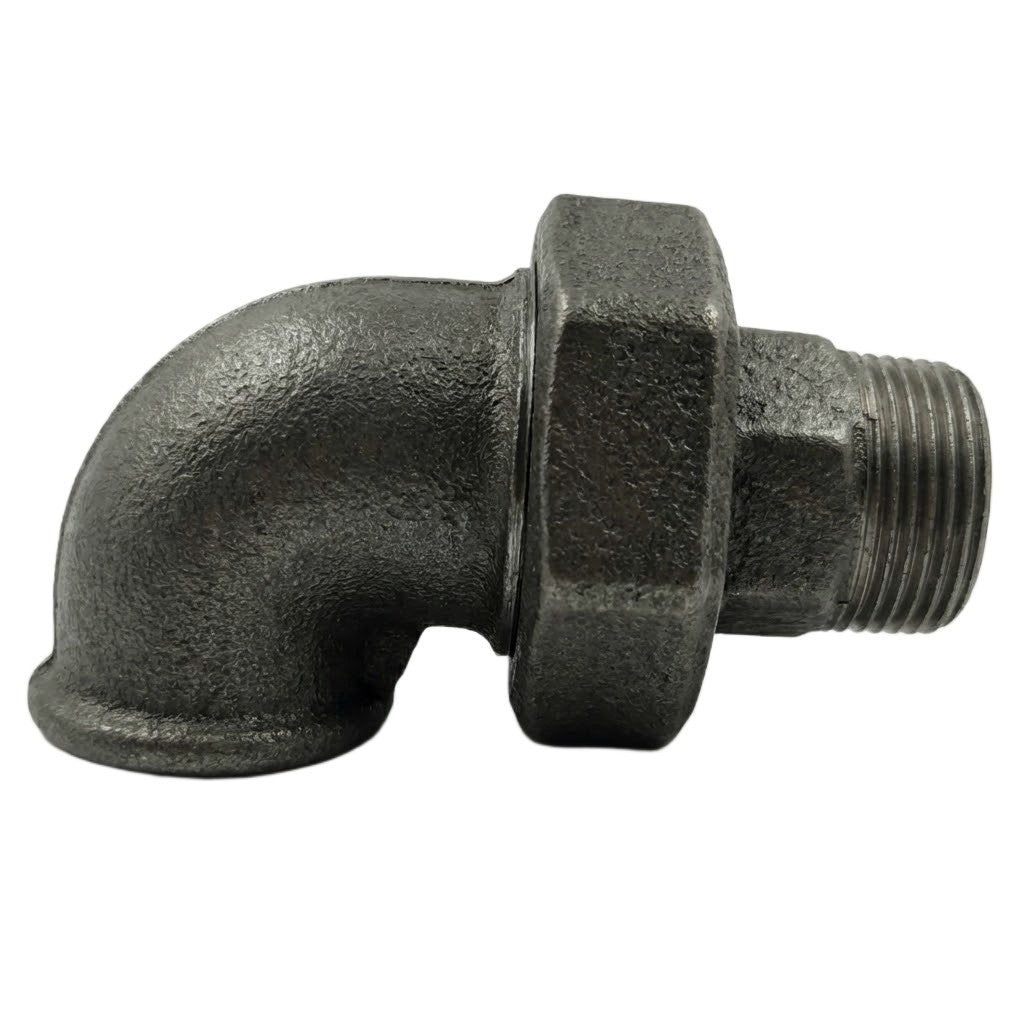

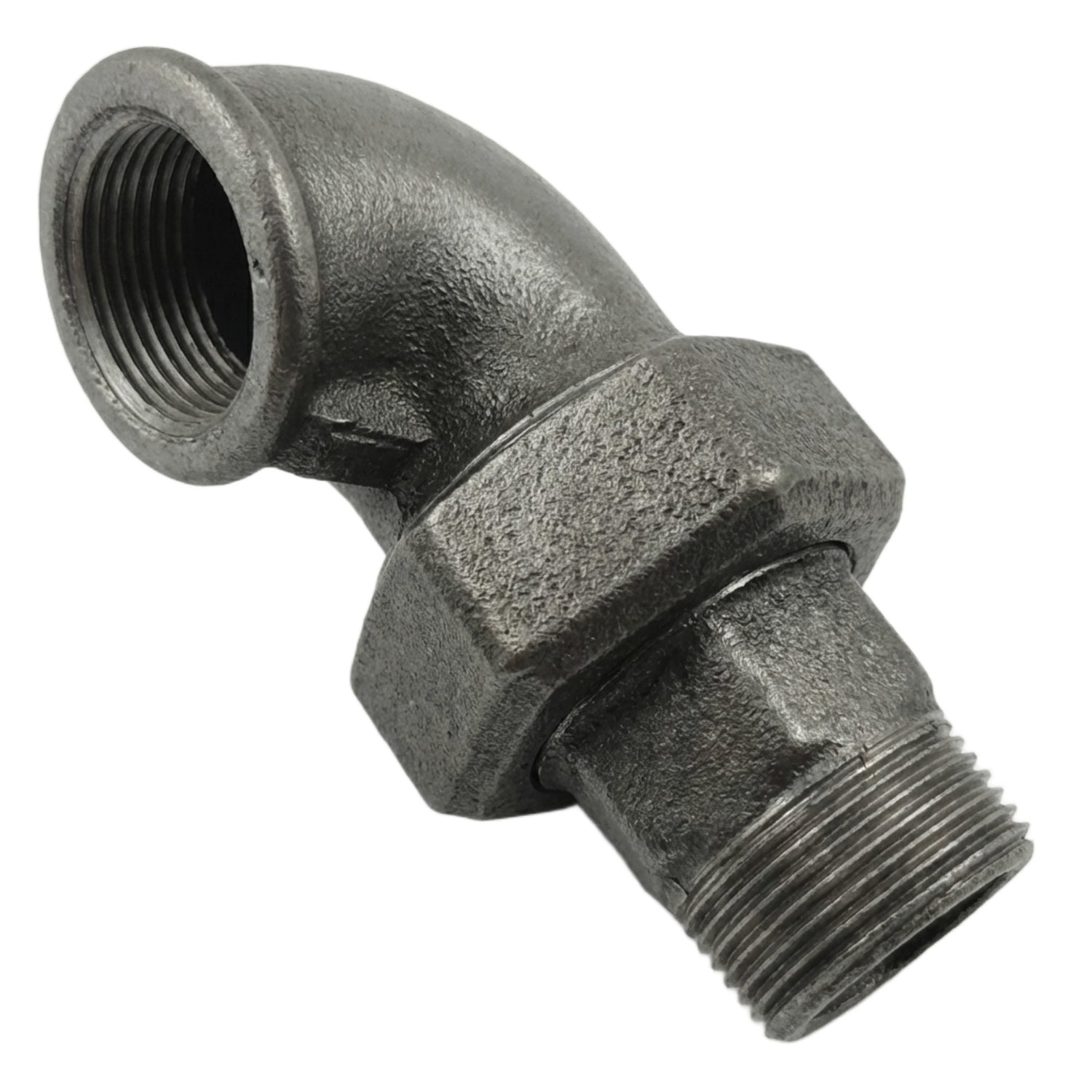

Winkelverschraubung 90° I/A Schwarzer Temperguss
- Material: Schwarzer Temperguss
- Farbe: Grau / Dunkelgrau
Die 90° Winkelverschraubung Innen/Außen aus schwarzem Temperguss ist ein Schlüsselelement für die Planung zuverlässiger und modularer Rohrleitungssysteme. Sie kombiniert die Funktion der Richtungsänderung mit der einer 3-teiligen lösbaren Verschraubung und bietet eine technische Lösung für feste Installationen, die eine einfache Wartung erfordern.
Warum diese Winkelverschraubung aus schwarzem Temperguss verwenden?
Im Gegensatz zu einem einfachen Winkel integriert dieses "Verschraubungs"-Modell eine Überwurfmutter, die es ermöglicht, die beiden Teile des Fittings zu trennen. Diese Innen/Außen (I/A) Konfiguration ist besonders geeignet für:
- Eingriffe ohne Schneiden: Sie ermöglicht die Demontage eines Rohrabschnitts oder den Austausch eines Geräts (Pumpe, Ventil), ohne die Rohre sägen oder das gesamte Netzwerk demontieren zu müssen.
- Anpassung der Ausrichtung: Sie erleichtert die Verbindung zwischen zwei festen Rohren oder Geräten, deren Gewinde für eine direkte Verschraubung nicht perfekt synchronisiert sind.
Der unverzichtbare Tipp für Ihre Deko & DIY Projekte
Bei der Herstellung von Industriemöbeln (Regale, Rahmen oder Tischbeine) ist eine geschlossene Struktur (Quadrat oder Rechteck) mit Standardfittings oft unmöglich: Wenn man eine Seite festschraubt, schraubt man die andere los.
Die Winkelverschraubung ist die technische Lösung für dieses Problem. Dank ihres dreiteiligen Systems und ihrer Überwurfmutter ermöglicht sie es, die letzte Ecke Ihrer Struktur zu verbinden, ohne die Rohre drehen zu müssen. Es ist das ideale Fitting, um Ihre Kreationen sauber und stabil "abzuschließen".
Technische Spezifikationen und Normen
- Genormtes Design: Herstellung gemäß den Normen EN 10242 und ISO 49. Tempergussgüte EN-GJMW-400-5 (nach EN 1562).
- Standardisierte Gewinde:
- Rohrverbindung: ISO 7-1 (BSPT) mit konischem Außengewinde (R) und zylindrischem Innengewinde (Rp).
- Überwurfmutter: Gastyp gemäß Norm ISO 228-1 (BSPP).
- Zuverlässigkeit: 100% der Fittings auf Dichtheit geprüft.
Betriebsbedingungen
- Max. Temperatur: 155°C (Wasser).
- Kompatibilität: Trinkwasser, Abwasser, Gas, Dampf, nicht korrosive Flüssigkeiten.

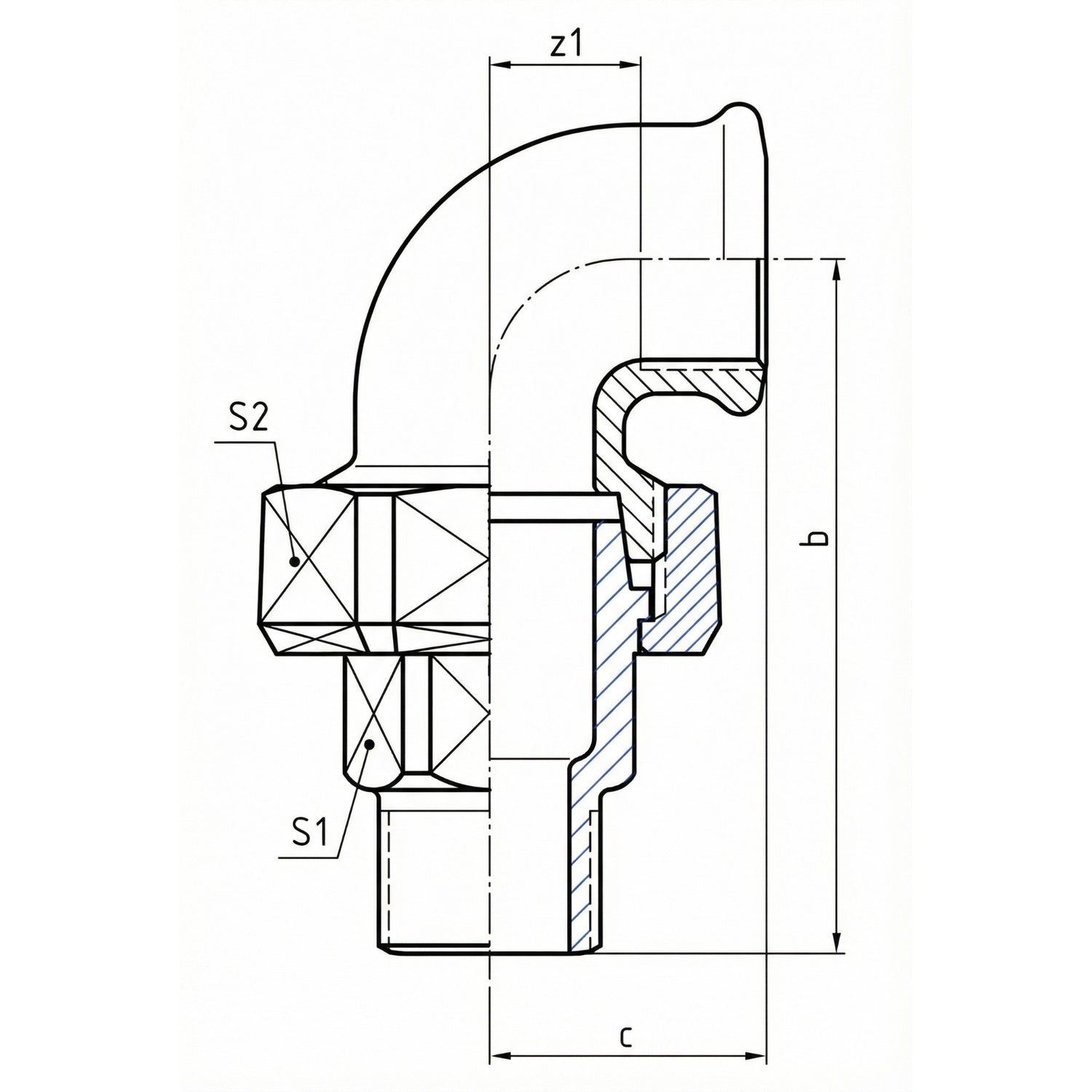

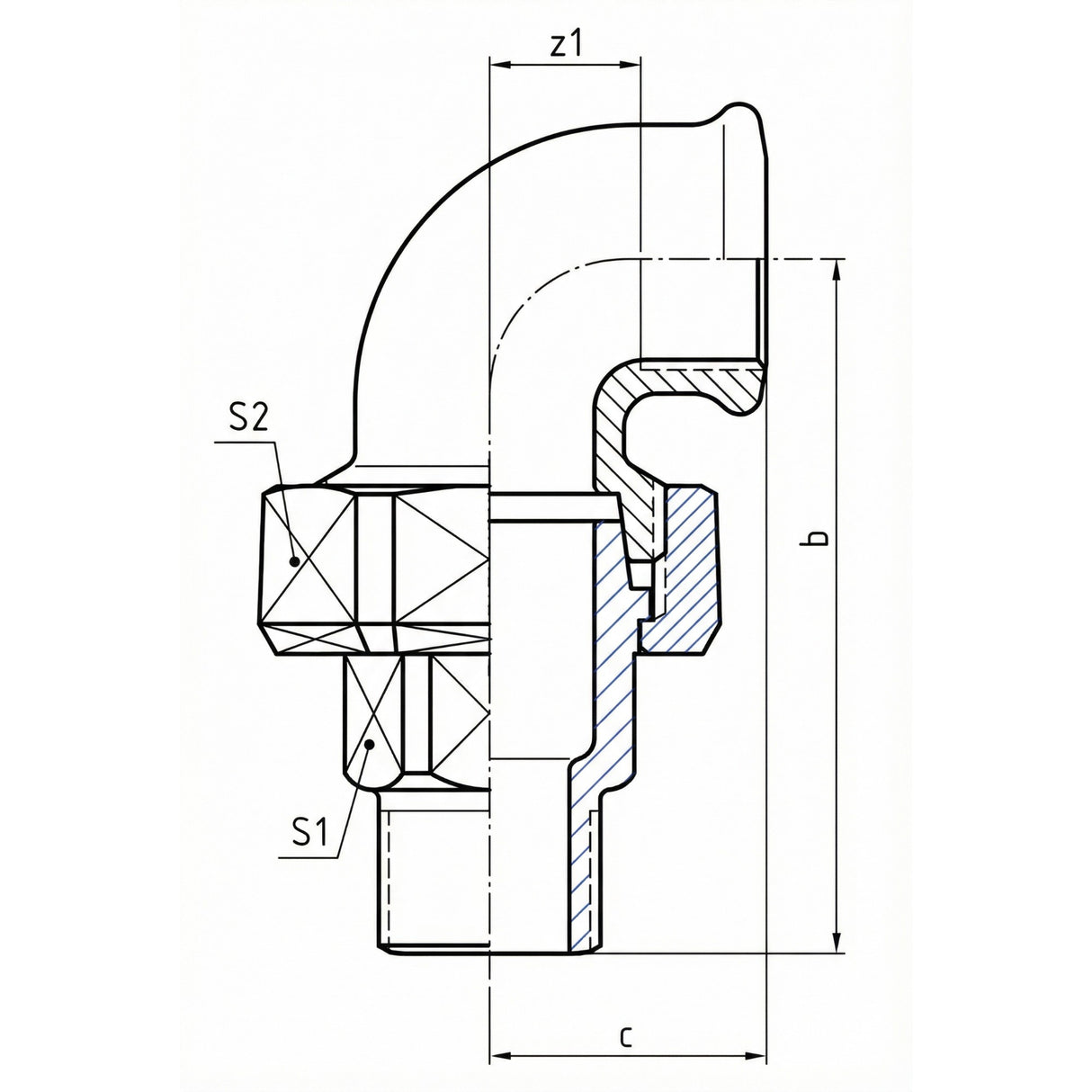

Abmessungen und Platzbedarf
Scrollen Sie die Tabelle horizontal, um alle Maße zu sehen.
| Größe | DN | Ø Anschluss | b (mm) | c (mm) | z1 (mm) | s1 / s2 (Schlüssel mm) | B geschätzt (Gesamtbreite) | H geschätzt (Gesamthöhe) |
|---|---|---|---|---|---|---|---|---|
| 1/4" | DN8 | 8×13 | 61 | 21 | 11 | 15 / 28 | 21 | 61 |
| 3/8" | DN10 | 12×17 | 65 | 25 | 15 | 22 / 35 | 25 | 65 |
| 1/2" | DN15 | 15×21 | 76 | 28 | 15 | 26 / 44 | 28 | 76 |
| 3/4" | DN20 | 20×27 | 82 | 33 | 18 | 32 / 48 | 33 | 82 |
| 1" | DN25 | 26×34 | 94 | 38 | 21 | 38 / 54 | 38 | 94 |
| 1"1/4 | DN32 | 33×42 | 107 | 45 | 26 | 48 / 68 | 45 | 107 |
| 1"1/2 | DN40 | 40×49 | 115 | 50 | 31 | 54 / 74 | 50 | 115 |
| 2" | DN50 | 50×60 | 128 | 58 | 34 | 66 / 89 | 58 | 128 |
| 2"1/2 | DN65 | 65×76 | 145 | 70 | 43 | 86 / 110 | 70 | 145 |
| 3" | DN80 | 80×90 | 160 | 78 | 48 | 98 / 130 | 78 | 160 |
H geschätzt = Maß b | B geschätzt = Maß c (Achsabstand). | z1 = Versatz
