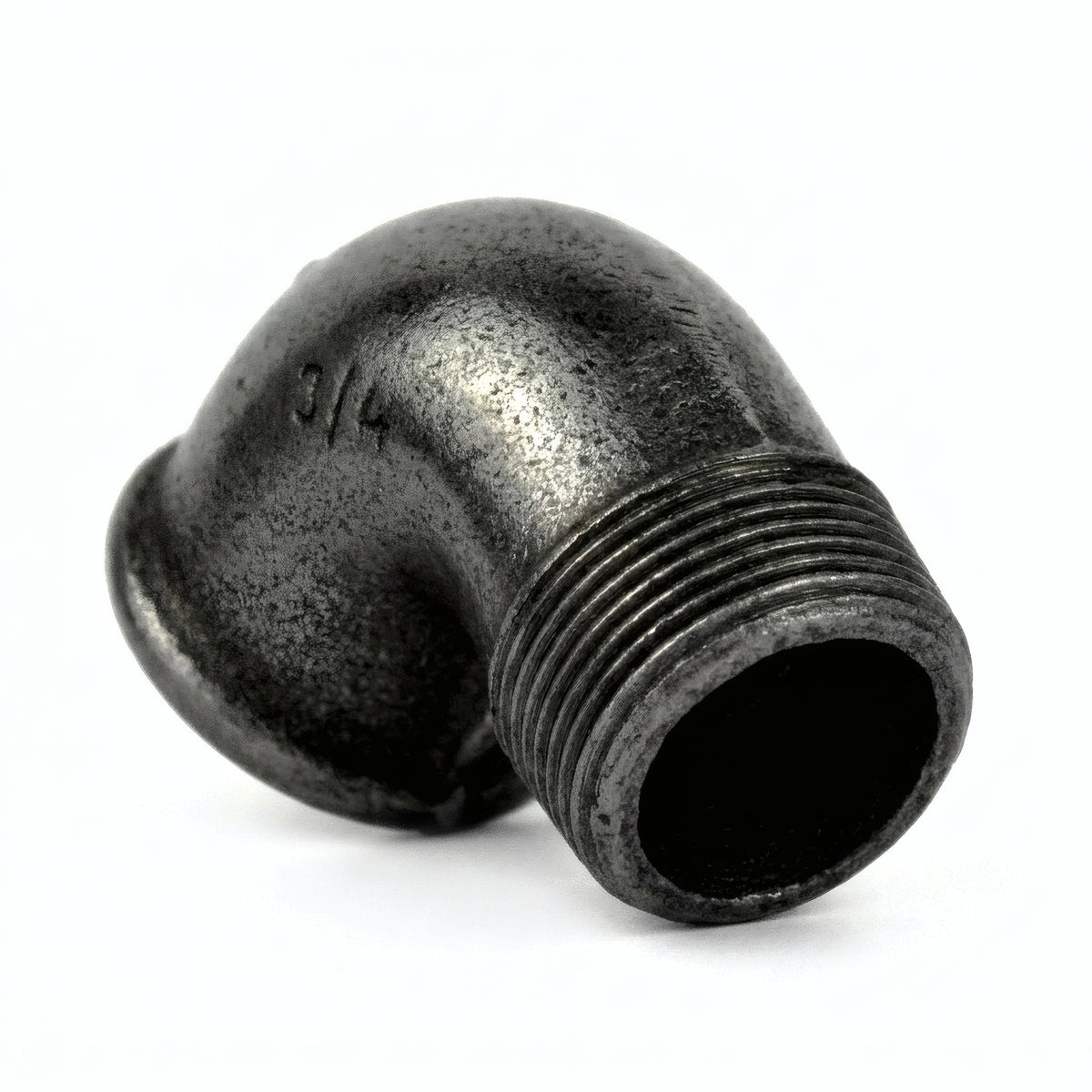

Winkel kleiner Radius 90° I/A Temperguss schwarz

Sanitär-Fitting Winkel 90° kleiner Radius, Außengewinde/Innengewinde, Temperguss schwarz

Dieser 90°-Winkel mit kleinem Radius aus schwarzem Temperguss ermöglicht eine einfache Schraubverbindung von Fittings mit Außen- oder Innengewinde sowie von Gewinderohren. Er ist mit allen Fittings aus schwarzem Temperguss oder verzinktem Temperguss und Gewinderohren aus schwarzem Stahl oder verzinktem Stahl der gleichen Größe kompatibel, die in unserem Online-Shop verkauft werden. Die Teile werden einfach ohne Schweißen miteinander verschraubt, so dass Sie ganz einfach solide Baugruppen herstellen können.

Beschreibung des Winkels kleiner Radius, Außengewinde/Innengewinde:

Dieser Winkel ist perfekt, um verschiedene Teile in einem Winkel von 90° zu verbinden. Eine Seite hat ein Innengewinde, um ein Fitting oder ein Rohr mit Außengewinde einzuschrauben, die andere Seite hat ein Außengewinde, um ein Fitting mit Innengewinde aufzuschrauben. Beide Seiten sind gleich groß.

Benötigen Sie ein größeres Winkelfitting? Als Alternative bietet der Winkel großer Radius I/A einen viel größeren Krümmungsradius.

Eigenschaften und Einsatzbereiche des Premium-Winkels kleiner Radius, Außengewinde/Innengewinde:

Obwohl wir unsere Fittings zu Dekorationszwecken verwenden, handelt es sich bei ihnen um echte Sanitärteile aus weißem Temperguss, die den Normen EN 10242 und ISO49 entsprechen. Sie garantieren erstklassige Qualität und absolute Robustheit!

Dieses Teil hat ein zylindrisches Innengewinde (Gasgewinde, Rp) und ein konisches Außengewinde (R, sogenanntes BSPT-Gewinde) nach der Norm ISO 7-1.

• Einschraubtiefe, je nach eingeschraubtem Teil und Anzugskraft:

  Größe	Einschraubtiefe (etwa)
  1/4"	10 mm
  3/8"	10 mm
  1/2"	13 mm
  3/4"	15 mm
  1"	17 mm
  1"1/4	19 mm
  1"1/2	19 mm
  2"	24 mm
  2"1/2	27 mm
  3"	30 mm
  4"	36 mm

• Material: Temperguss schwarz
• Farbe: dunkelgrau
• Hohe Qualität
• Hergestellt in Europa (Produktreihe Premium)

Produktreihe Premium oder Eco?

Dieses Teil ist in unseren Produktreihen Premium und Eco erhältlich. In beiden Fällen handelt es sich um echte, voll funktionsfähige Sanitär-Fittings.

Die Unterschiede sind folgende:

Abmessungen des Winkels kleiner Radius, Außengewinde/Innengewinde:

Innengewinde / Außengewinde: 3/8'' | 12x17mm
Abmessungen (L x B x H): 44 x 32 x 25 mm
Gewicht: 0,06 kg

Innengewinde / Außengewinde: 1/2'' | 15x21mm
Abmessungen (L x B x H): 52 x 38 x 30 mm
Gewicht: 0,1 kg

Innengewinde / Außengewinde: 3/4'' | 20x27mm
Abmessungen (L x B x H): 62 x 36 x 46 mm
Gewicht: 0,15 kg

Innengewinde / Außengewinde: 1'' | 26x34mm
Abmessungen (L x B x H): 71 x 44 x 54 mm
Gewicht: 0,23 kg

Innengewinde / Außengewinde: 1''1/4 | 33x42mm
Abmessungen (L x B x H): 85 x 55 x 75 mm
Gewicht: 0,4 kg

Umrechnungstabelle der Größen von Sanitär-Fittings in Zoll und mm (ca.):
