Manometer radial, ABS-Gehäuse, trocken

Manometer radial, ABS-Gehäuse, trocken — Ø40 bis Ø100

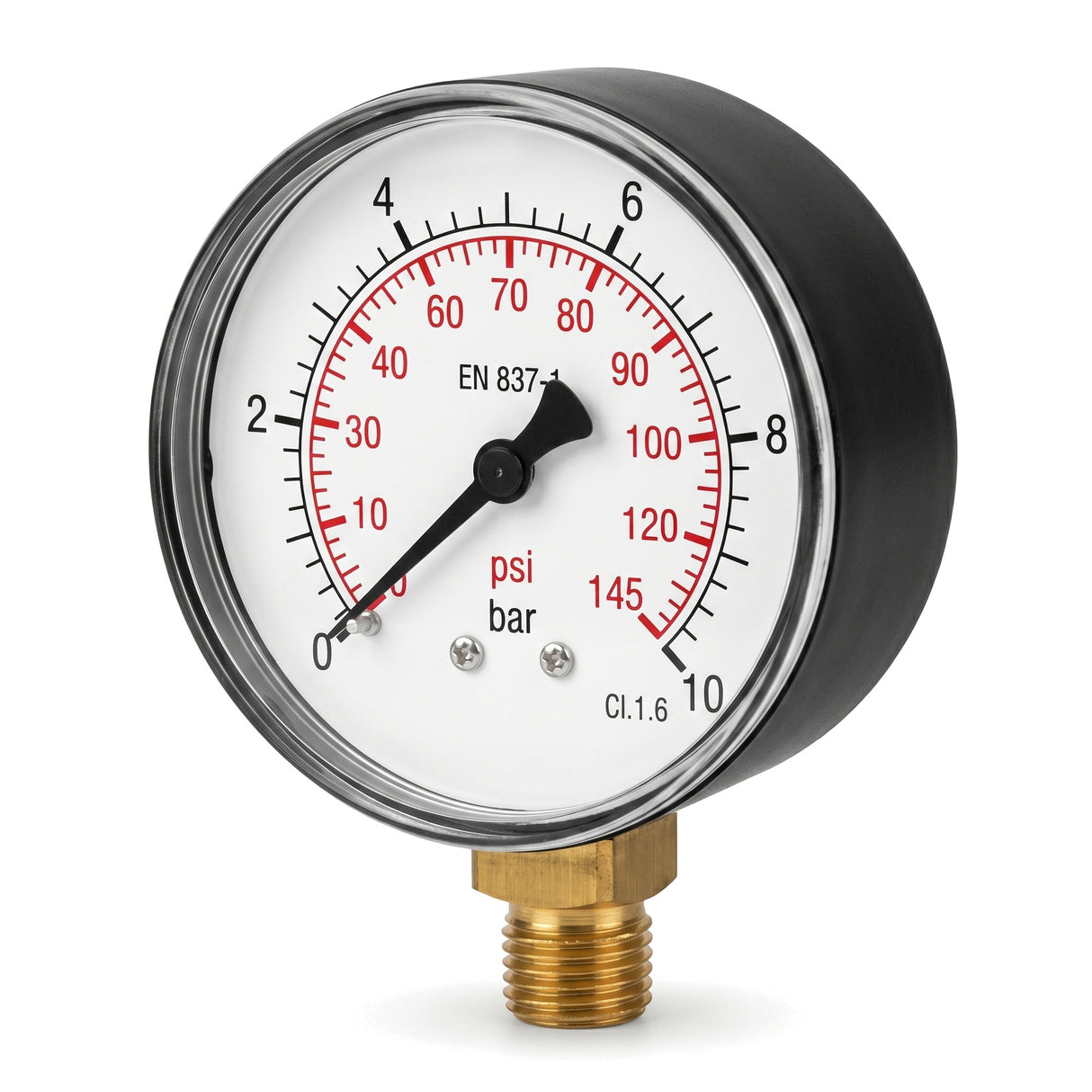

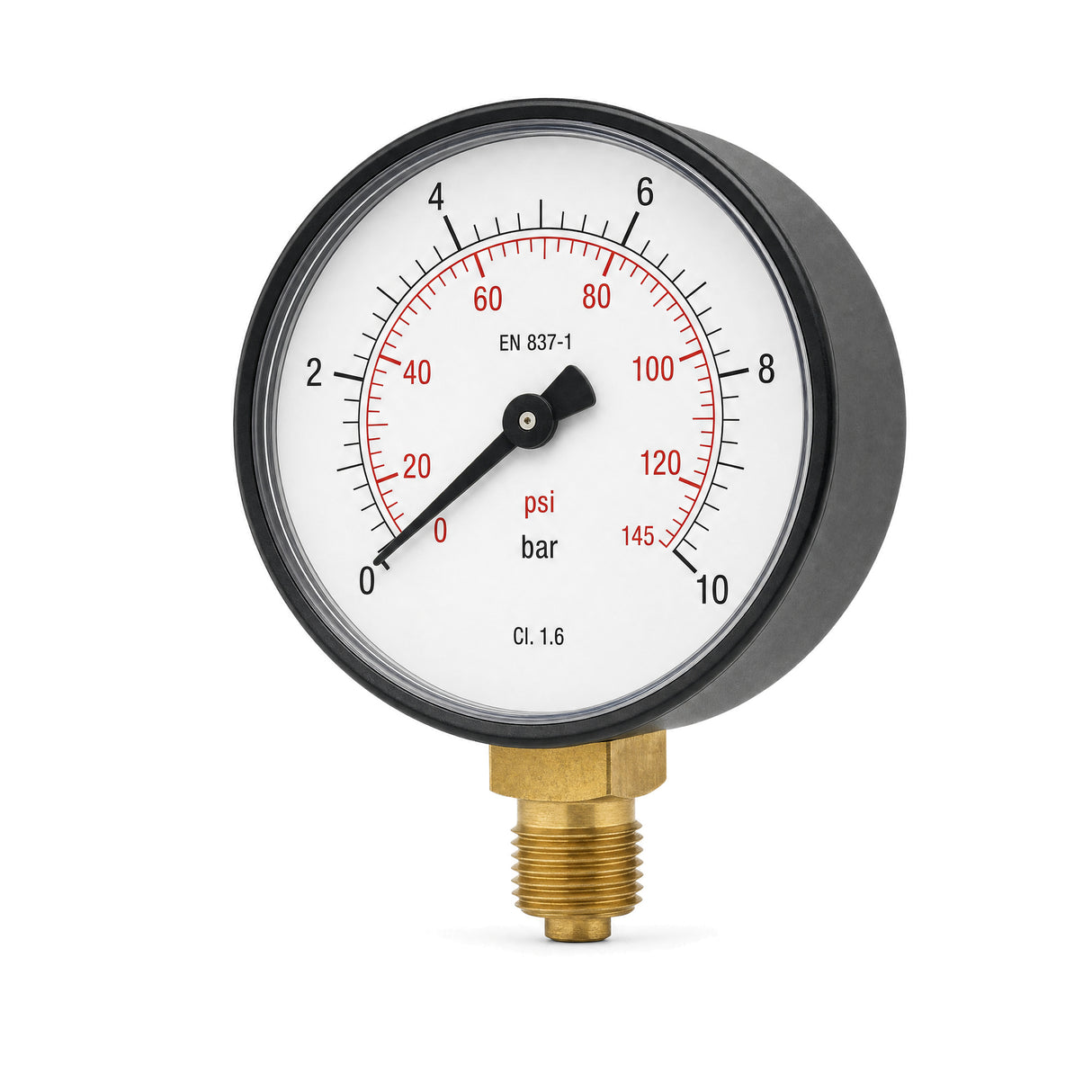

Das radiale Manometer (Anschluss unten) ist die gängigste Bauform in der Installationstechnik: Der Messinganschluss unter dem Gehäuse wird senkrecht auf ein T-Stück oder eine Muffe geschraubt, die Anzeige bleibt dem Betrachter zugewandt. Schwarzes ABS-Gehäuse, Messing-Messwerk mit Rohrfeder aus Kupfer, Doppelskala bar/psi: ein Messgerät nach EN 837-1, zu 100 % an 5 Messpunkten geprüft, Genauigkeitsklasse 1,6.

Fünf Anzeigendurchmesser (Ø40 bis Ø100) und zwei Messbereiche (0-6 oder 0-10 bar) decken den Alltag ab: Druckkontrolle hinter dem Druckminderer, Heizkreis, Hauswasserwerk, Druckluft, Bewässerung — sowie dekorative Industrial-Projekte aus Rohrfittings.

Welcher Messbereich?

• 0 bis 6 bar — feine Ablesung für den Heizkreis (1 bis 3 bar) oder ein auf 3 bar geregeltes Hausnetz: Der Zeiger arbeitet in Skalenmitte.
• 0 bis 10 bar — der vielseitigste Bereich: Netzdruck, Hauswasserwerk, Kompressor.

Auslegungsregel: Der Betriebsdruck darf 75 % vom Skalenendwert bei ruhender, 65 % bei wechselnder Belastung nicht überschreiten. Beispiel: Hauswasserwerk mit Abschaltung bei 5 bar → Anzeige 0-10 bar.

Montage und Anschluss

Der Messinganschluss hat ein zylindrisches BSPP-Außengewinde (ISO 228-1): Er wird in jede Muffe gleicher Größe eingeschraubt — T-Stück, Muffe, Verteiler oder Ventil. Die Abdichtung erfolgt am Gewinde (PTFE-Band oder Hanf). Immer an den Schlüsselflächen mit einem Maulschlüssel anziehen, niemals am Gehäuse.

Ist die vorhandene Muffe größer als das Manometergewinde, schafft ein Reduzierstück A/I Abhilfe: zum Beispiel ein Reduzierstück 1/2" > 1/4", um ein 1/4"-Manometer auf ein 1/2"-T-Stück zu montieren. In drei Ausführungen erhältlich: Reduzierstück Temperguss schwarz, Reduzierstück verzinkt oder Reduzierstück Messing.

Radial oder axial?

Der radiale Anschluss (unten) wird auf Rohrleitung oder T-Stück montiert, die Anzeige steht senkrecht. Für den Durchgangseinbau in Schaltschrank oder Platte siehe das Manometer axial mit ABS-Gehäuse (Anschluss hinten).

Abmessungen (mm)

Technische Daten

Medien und Einsatzgrenzen

• Zulässige Medien: alle mit Messing und Kupfer verträglichen Medien (Wasser, Druckluft…), ausgenommen hochviskose oder kristallisierende Medien sowie gefährliche oder regulierte Stoffe (Sauerstoff, Gas, Brennstoffe, toxische Stoffe…).
• Trockene Anzeige: Vibrationen und Druckstöße (Wasserschläge) unzulässig. An Pumpe, Hauswasserwerk oder vibrierender Maschine stattdessen ein Manometer radial aus Edelstahl mit Silikonfüllung montieren: Die Dämpfungsflüssigkeit beruhigt den Zeiger.
• Umgebungstemperatur: -40 °C bis +65 °C.

Für rein dekorative Aufbauten (ohne Messfunktion) gibt es außerdem das dekorative Manometer-Zifferblatt 100 mm sowie unsere Anleitung für eine Lampe aus Rohrfittings mit Handrad und Manometer.
