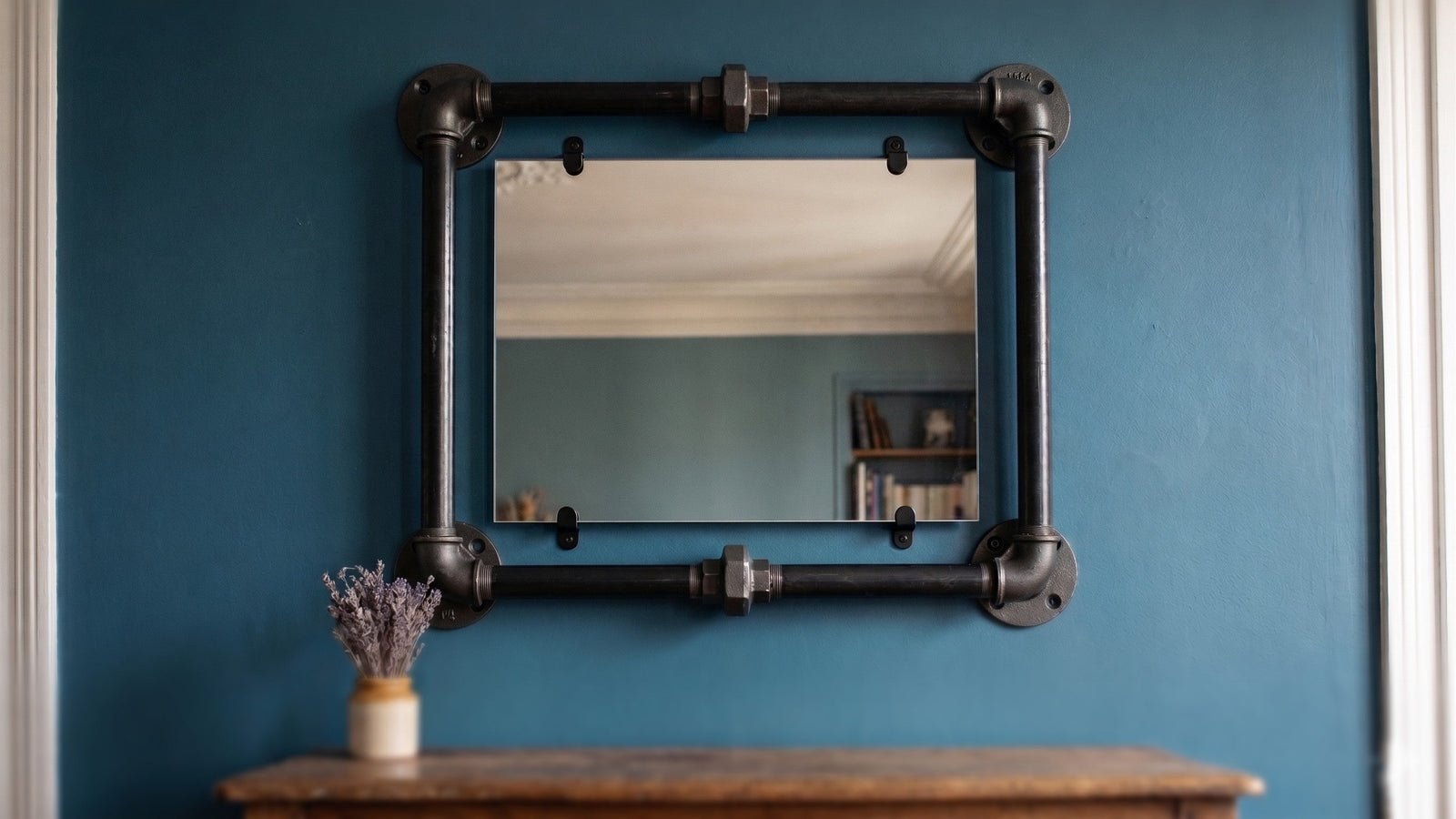

Cadre de miroir rectangulaire en tubes filetés et coudes fonte noire, fixé sur un mur bleu profond, fermé par deux raccords unions visibles au centre des barres horizontales — un exemple typique de cadre fermé en plomberie filetée décorative

Home Invasion |

Aktualisiert am Technischer Leitfaden

Eine Schleife in der Gewindeverrohrung schließen: Rechts-Links-Nippel, Rechts-Links-Muffen oder Verschraubungen

Sie bauen einen Bettrahmen, einen Spiegelrahmen oder ein Spalier aus Gewinderohren, und das vierte Fitting will sich nicht mehr festziehen lassen. Das ist kein Defekt und auch kein Gewindeproblem: Es ist die Geometrie eines geschlossenen Kreislaufs, die das Festziehen blockiert. Die Gewindeverrohrung kennt vier Lösungen dafür. Dieser Leitfaden erklärt sie im Detail — ihr mechanisches Funktionsprinzip, wann sie einzusetzen sind, und die vollständige Liste der bei Home Invasion verfügbaren Referenzen in schwarzem Temperguss, verzinktem Stahl und Messing.

Warum ein geschlossener Rahmen das Festziehen blockiert

Stellen Sie sich vier Rohre und vier Bögen vor, die zu einem Rechteck zusammengesetzt sind — wie der Rahmen eines Spiegels, eines Bettrahmens, eines Spaliers oder eines Geländers. Sie schrauben den ersten Bogen ein, den zweiten, den dritten: Alles zieht sich normal an. Beim vierten geht nichts mehr.

Der Grund ist mechanisch. Alle Standard-Gewindefittings — Bogen, T-Stück, Muffe, Nippel, Flansch — haben Rechtsgewinde an ihren Anschlüssen. Sie werden im Uhrzeigersinn eingeschraubt. Das ist die universelle Konvention in der Gewindeverrohrung: Von sehr seltenen Ausnahmen abgesehen (den R/L-Teilen, von denen wir gleich sprechen werden) hat alles, was Sie im Standardsortiment finden, ein Rechtsgewinde.

In diesem Leitfaden verwendete Notation

Um die Montagen lesbar zu halten, bezeichnen wir mit RR (Doppelt rechts, zwei Rechtsgewinde, der Katalogstandard) die Standardteile mit zwei Rechtsgewinden — das ist der Default des gesamten Sanitärkatalogs: Doppelnippel, Muffe, Bogen, T-Stück usw. Und mit R/L (Rechts/Links) die Spezialteile mit einem Rechtsgewinde auf der einen Seite und einem Linksgewinde auf der anderen. Das R/L-Teil ist der Schlüssel, der die Schleife entriegelt; die RR-Teile sind die Standard-Träger, die es einrahmen.

Muffe RR (doppelt rechts): Standard-Innen/Innen-Fitting mit zwei Gewinden in derselben Richtung
Muffe RRIG rechts | IG rechts
R/L-Muffe (Rechts/Links): Innen/Innen-Fitting mit einem Rechtsgewinde auf der einen Seite und einem Linksgewinde auf der anderen, durch eine Kerbe gekennzeichnet
R/L-MuffeIG rechts | IG links
R/L-Nippel (Rechts/Links): Außen/Außen-Fitting mit zentralem Sechskant für das Festziehen mit dem Schlüssel, gegenläufige Gewinde oben und unten
R/L-NippelAG rechts | AG links

Bei einem offenen Kreislauf (einem Regal, einem Fahrradständer, einer Garderobe mit einem Endpunkt) gibt es keine Probleme: Das Rohr dreht frei, man zieht das Ende fest, man hört auf. Bei einem geschlossenen Kreislauf ist das Rohr zwischen zwei bereits montierten Fittings eingeklemmt. Das Rohr in die Anzugsrichtung der einen Seite zu drehen, bedeutet, es in die Lösrichtung der anderen Seite zu drehen. Die beiden Bewegungen heben sich auf.

Diese Blockade betrifft alle Projekte mit Schleifenform: den umlaufenden Rahmen eines Couchtischs, den rechteckigen Rahmen eines Wandregals, einen Spiegelrahmen, ein Pflanzenspalier oder die letzte Masche eines Geländers. Die Gewindeverrohrung kennt vier Montagen, um das Problem zu lösen.

Übersicht der vier Montagen
MontageZentralteilEnden der EinheitSpezialrohr erforderlich?
1 — Rohr + R/L-Muffe + Rohr LinksgewindeR/L-MuffeJe nach Rohren (typischerweise Außengewinde rechts)Ja (auf Bestellung)
2 — Doppelnippel RR + R/L-Muffe + R/L-NippelR/L-Muffe, die mit dem Schlüssel angezogen wird2 Außengewinde rechtsNein
3 — Gleiche Muffe RR + R/L-Nippel + R/L-MuffeR/L-Nippel, der mit dem Schlüssel angezogen wird2 Innengewinde rechtsNein
4 — VerschraubungDrehbare Überwurfmutter in 3 TeilenAußen/Innen oder Innen/Innen je nach VarianteNein

Die ersten drei beruhen auf demselben Prinzip: ein Linksgewinde, das irgendwo in der Kette integriert ist und die Anzugsrichtung auf einer Seite umkehrt. Die vierte verwendet kein invertiertes Gewinde und funktioniert nach einem anderen Mechanismus — eine unabhängig drehende Überwurfmutter.

Konkret hier der Mechanismus von Montage 3 (gleiche Muffe RR + R/L-Nippel + R/L-Muffe) in zwei Schritten:

Vor dem Festziehen: drei Teile auseinander — gleiche Muffe RR links, R/L-Nippel in der Mitte, R/L-Muffe rechts — bereit zum Zusammenbau zwischen zwei rechtsgewindigen Rohren
1. Teile auseinandergezogen vor dem Festziehen. Die beiden Muffen (RR links, R/L rechts) sind bereits von Hand auf die festen Rohre aufgeschraubt; der R/L-Nippel wartet in der Mitte.
Während des Festziehens: Drehung des zentralen R/L-Nippels durch einen Kreispfeil angezeigt, der die beiden Muffen gleichzeitig aufeinander zubewegt
2. Der zentrale R/L-Nippel wird mit dem Schlüssel gedreht. Sein Rechtsgewinde schraubt die eine Seite ein, während sein Linksgewinde die andere einschraubt: Die beiden Muffen werden gleichzeitig zur Mitte hin gezogen, und die Schleife schließt sich, ohne dass die Rohre gedreht werden müssen.

Montage 1 — Rohr + R/L-Muffe + Rohr mit Linksgewinde

So funktioniert es

Die minimalistischste Montage besteht darin, eine R/L-Muffe zwischen zwei Rohrabschnitten einzufügen, von denen einer auf einer Seite mit einem Linksgewinde versehen wurde.

AG-R = Außengewinde rechts • IG-R = Innengewinde rechts • AG-L = Außengewinde links • IG-L = Innengewinde links

Das Standardrohr (Außengewinde rechts an beiden Enden) schraubt sich in das rechte Innengewinde der Muffe. Das Spezialrohr (ein Ende Linksgewinde, das andere rechts als Standard für den weiteren normalen Verlauf des Kreislaufs) schraubt sich mit seinem AG-L in das IG-L der Muffe. Wenn man die zentrale Muffe dreht, ziehen ihre beiden Gewinde gleichzeitig die beiden Rohre zu ihr: Die Schleife schließt sich.

Wann einsetzen

Für ästhetisch reduzierte Projekte, bei denen man den voluminösen „Knoten" einer Verschraubung und die dreifache Präsenz Nippel + Muffe + Nippel vermeiden möchte. Visuell sieht man nur eine Muffe zwischen zwei Rohren — die Verbindung verschmilzt mit der Silhouette des Kreislaufs.

Die Einschränkung

Das Rohr mit Linksgewinde gibt es nicht im Standardsortiment. Es muss auf Bestellung gefertigt werden: Linksgewinde, hergestellt von einer Sanitärwerkstatt oder einem Spezialhändler, bei der Bestellung ausdrücklich anzugeben. Alle anderen Fittings des Kreislaufs (Bögen, T-Stücke, Flansche, Standardnippel) bleiben mit Rechtsgewinde.

Im Home Invasion Katalog

Die beiden R/L-Muffen aus dem Katalog (eingesetzt als Zentralteil der Montage 1).

Verfügbare R/L-Muffen (Innengewinde/Innengewinde, gegenläufige Gewinde)
ReferenzMaterialGrößen
R/L-Muffe schwarzer TempergussSchwarzer Temperguss (EN 10242)3/8" → 3" (9 Größen)
R/L-Muffe verzinktVerzinkter Stahl3/8" → 4" (10 Größen, bis DN100)

Die Fittings aus schwarzem Temperguss von HI decken Dekoration und technische Sanitäranwendungen (nicht Trinkwasser) ab. Die verzinkten Fittings bieten zusätzlich Korrosionsbeständigkeit in Kaltwasser- oder Werkstattanwendungen. Keine R/L-Muffe aus Messing im Katalog: Sanitäranwendungen werden mit der Verschraubung (Montage 4) gelöst.

Montage 2 — Doppelnippel RR + R/L-Muffe + R/L-Nippel (Enden mit Außengewinde)

So funktioniert es

Wenn sich Ihre Schleife zwischen zwei festen Fittings mit Innengewinde schließt — zum Beispiel zwischen zwei Innengewindebögen — vermeidet Montage 2 das Rohr auf Bestellung. Man fügt eine dreiteilige Anordnung ein, die mit zwei Außengewinden rechts an den Enden erscheint: ein Doppelnippel RR links, ein R/L-Nippel rechts, eine R/L-Muffe in der Mitte.

Äußere Enden in AG-R, die sich in die festen Innengewinde der Schleife einschrauben. Die zentrale R/L-Muffe wird mit dem Schlüssel angezogen.

Die beiden Nippel werden zunächst von Hand in die festen Innengewinde der Schleife eingeschraubt: links ein Doppelnippel RR (zwei Rechtsgewinde, der Katalogstandard); rechts ein R/L-Nippel. Die R/L-Muffe positioniert sich dann zwischen den beiden. Wenn man sie mit dem Schlüssel in einer bestimmten Richtung anzieht, ziehen ihre IG-R und IG-L gleichzeitig die beiden Nippel zu ihr: Die Verbindung zieht sich fest, ohne dass die angeschlossenen Rohre gedreht werden müssen.

Wann einsetzen

Die Schleife endet zwischen zwei festen Innengewindeprofilen — typischerweise zwischen zwei Bögen IG/IG schwarzer Temperguss, zwischen zwei Innengewinden aus einer Kollektion schwarzer Tempergussfittings, oder zwischen zwei verzinkten Innengewinden. Es ist die vielseitigste Montage beim Bauen mit Innengewindebögen, die der Deko-Standard sind.

Im Home Invasion Katalog

Die zentrale R/L-Muffe bleibt diejenige, die oben vorgestellt wurde (schwarzer Temperguss oder verzinkt). Der linke Doppelnippel RR und der rechte R/L-Nippel werden im untenstehenden Raster ausgewählt, je nach Material des Kreislaufs.

Die Teile der Montage 2: Doppelnippel RR (links) + zentrale R/L-Muffe (bereits oben gezeigt) + R/L-Nippel (rechts).

Verfügbare R/L-Nippel (Außengewinde/Außengewinde, gegenläufige Gewinde)
ReferenzMaterialGrößen
R/L-Nippel schwarzer TempergussSchwarzer Temperguss (EN 10242)3/8" → 2" (7 Größen: 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2")
R/L-Nippel verzinktVerzinkter Stahl1/4" → 2" (8 Größen: 1/4", 3/8", 1/2", 3/4", 1", 1"1/4, 1"1/2, 2")

Montage 3 — Gleiche Muffe RR + R/L-Nippel + R/L-Muffe (Enden mit Innengewinde)

So funktioniert es

Montage 3 ist das Spiegelbild der vorherigen. Wenn sich die Schleife zwischen zwei festen Außengewinden schließt — zwei gewindigen Rohren, zwei bereits eingesetzten Doppelnippeln RR — wird die Logik umgekehrt: Die Anordnung erscheint mit zwei Innengewinden rechts an den Enden, und es ist ein R/L-Nippel, der als zentrales Spannelement dient.

Äußere Enden in IG-R, die die festen Außengewinde der Schleife aufnehmen. Der zentrale R/L-Nippel wird mit dem Schlüssel angezogen.

Die beiden Muffen (eine RR links, eine R/L rechts) werden zunächst von Hand auf die festen Außengewinde der Schleife aufgeschraubt. Der R/L-Nippel positioniert sich zwischen den beiden. Wenn man das Zentralteil mit dem Schlüssel dreht, ziehen seine AG-R und AG-L gleichzeitig die beiden Muffen aufeinander zu: Die Verbindung zieht sich fest, ohne dass die angeschlossenen Rohre gedreht werden müssen.

Wann einsetzen

Die Schleife endet zwischen zwei Außengewindeprofilen — typischerweise einem Rahmen aus gewindigen Rohren (standardmäßig Außengewinde an beiden Enden), einer Anordnung, die sich zwischen zwei bereits festen Doppelnippeln RR aus schwarzem Temperguss schließt, oder zwischen zwei verzinkten Außengewinden. Es ist die Montage für Anordnungen „mit nackten Rohren" ohne Innengewindebogen an den Verbindungen.

Im Home Invasion Katalog

Der zentrale R/L-Nippel und die rechte R/L-Muffe sind die bereits in den Montagen 1 und 2 gezeigten Referenzen: R/L-Nippel schwarzer Temperguss oder verzinkt für das Zentralteil, R/L-Muffe schwarzer Temperguss oder verzinkt für das rechte Teil. Die linke Muffe RR wird unten gewählt, in schwarzem Temperguss oder verzinkt. Für die Umrechnungen DN / mm / Zoll zwischen den genannten Größen siehe den Leitfaden Durchmesser.

Die linke Muffe RR der Montage 3. Der zentrale R/L-Nippel und die rechte R/L-Muffe sind dieselben wie in den Montagen 1 und 2.

Montage 4 — Die Verschraubung

Anatomie einer Verschraubung

Die Verschraubung unterscheidet sich von den drei vorherigen durch eine andere Mechanik: Sie verwendet kein invertiertes Gewinde. Es ist ein Bauteil aus drei Elementen — einem Außengewindekörper, einem Innengewindekörper und einer zentralen Überwurfmutter — bei dem die Mutter unabhängig von den Gewinden angezogen wird.

Verschraubung IG/IG in zusammengebauter 3D-Ansicht: oberer Innengewindekörper, hervorstehende sechskantige Zentralmutter, unterer Körper
Zusammengebaute AnsichtDie Verschraubung im Einsatz. Die sechskantige Zentralmutter ist das Bauteil, das mit dem Schlüssel angezogen wird, unabhängig von den beiden Körpern, die an ihren jeweiligen Rohren befestigt bleiben.
Explosionsansicht einer Verschraubung: oberer Innengewindekörper, separate Zentralmutter (Mitte), unterer Außengewindekörper mit konischer Dichtfläche, verbunden durch Montageachsen
Explosionsansicht — 3 TeileOberer Innengewindekörper (wird auf ein Rohr aufgeschraubt), freie Zentralmutter, unterer Außengewindekörper mit konischer Dichtfläche (wird auf das andere Rohr aufgeschraubt). Die gestrichelten Linien zeigen die Montageausrichtung.

Jeder der beiden Körper wird separat auf das Rohr oder Fitting aufgeschraubt, für das er bestimmt ist. Sobald sie platziert sind, bringt man die beiden Körper zusammen und zieht die Zentralmutter an: Die Mutter dreht sich, ohne die Körper, die sie zusammenführt, mitzubewegen, sodass die angeschlossenen Rohre stillstehen. Genau das, was zum Schließen einer blockierten Schleife nötig ist.

Drei Dichtflächen, drei Anwendungen

Während Nippel und R/L-Muffen über Hanf + PTFE auf dem Gewinde abdichten, wird die Verschraubung über eine in das Bauteil integrierte Dichtfläche angezogen. Drei Familien existieren.

  • Konische Dichtfläche Metall/Metall — ein Außenkonus presst sich gegen einen Innenkonus, die Dichtheit erfolgt durch reinen Kontakt. Standard der Verschraubungen aus schwarzem Temperguss und verzinktem Stahl. Keine Dichtung zu ersetzen, aber das Anzugsmoment ist entscheidend (siehe Fallen).

Varianten im HI-Katalog

Verschraubungen gibt es in vier Materialien und mehreren Profilen: gerade, im 90°-Bogen und in der lackierten Deko-Serie. Für schwarzen Temperguss und verzinkten Stahl finden Sie hier die acht Referenzen auf einen Blick.

Die acht Verschraubungen in schwarzem Temperguss und verzinktem Stahl — gerade und als 90°-Bogen, Profile IG/IG und AG/IG.

Verschraubungen aus schwarzem Temperguss
ReferenzProfilDichtflächeGrößen
Verschraubung IG/IG schwarzer TempergussIG/IG geradeFlach (Premium / Eco)3/8" → 4"
Verschraubung AG/IG schwarzer TempergussAG/IG geradeKonisch Metall/Metall3/8" → 4"
Bogen-Verschraubung IG/IG schwarzer Temperguss90°-Bogen IG/IG integriertKonisch3/8" → 2"
Bogen-Verschraubung AG/IG schwarzer Temperguss90°-Bogen AG/IG integriertKonisch3/8" → 2"
Verschraubung IG/IG lackierte SerieIG/IG, schwarze LackierungFlachSiehe Produktseite
Hinweis HI lackierte Serie

Die Verschraubung IG/IG der lackierten Serie folgt der HI-Konvention der Deko-Serie: Außendurchmesser 27 mm, Gewindeeingriff 10 mm pro Seite, unabhängig von der angegebenen „Größe". Konstante Abmessungen, praktisch für Deko-Berechnungen. Vor dem Mischen mit echter Sanitärinstallation in der Produktseite prüfen, da deren Maße mit dem Nenndurchmesser variieren.

Verschraubungen aus verzinktem Stahl
ReferenzProfilDichtflächeGrößen
Verschraubung IG/IG verzinktIG/IG geradeFlach3/8" → 4"
Verschraubung AG/IG verzinktAG/IG geradeKonisch Metall/Metall3/8" → 4"
Bogen-Verschraubung IG/IG verzinkt90°-Bogen IG/IGKonisch3/8" → 2"
Bogen-Verschraubung AG/IG verzinkt90°-Bogen AG/IGKonisch3/8" → 2"

Typische Anwendung: einen Rahmen mit zwei Verschraubungen schließen

Bei einem vollständigen rechteckigen oder quadratischen Rahmen besteht ein gängiger Kniff darin, zwei Verschraubungen in der Mitte zweier paralleler Seiten zu platzieren. Jede funktioniert wie ein unabhängiges Gelenk: Man baut jeden Halbrahmen vor und zieht dann die beiden Zentralmuttern mit dem Schlüssel an. Kein Rohr dreht sich, der Rahmen schließt sich flach.

Quadratischer Rahmen aus Gewindeverrohrung, geschlossen durch zwei Verschraubungen in der Mitte der oberen und unteren horizontalen Seiten, mit vier 90°-Bögen an den Ecken
Rahmen geschlossen mit zwei VerschraubungenVier 90°-Bögen an den Ecken, vier gerade Rohre an den Seiten und zwei Verschraubungen in der Mitte der horizontalen Seiten. Die Zentralmuttern der beiden Verschraubungen werden unabhängig voneinander angezogen: Die Schleife schließt sich ohne Verdrehung der Rohre.

Die Montage je nach Projekt wählen

Die richtige Montage hängt von drei Kriterien ab: dem Profil der bereits in der Schleife befindlichen Teile (Außengewinde, Innengewinde oder nackte gewindige Rohre), dem Material des Kreislaufs und dem Zugang, den man zur Verbindung erhalten möchte.

Projekt-Matrix → empfohlene Montage
ProjektProfil der SchleifeMontageZentrale Referenz
Bettrahmen aus schwarzem Temperguss, rechteckig geschlossen2 feste InnengewindebögenMontage 2R/L-Muffe schwarzer Temperguss
Rechteckiger Spiegelrahmen aus Gewinderohren2 feste Außengewinde (Rohre)Montage 3R/L-Nippel schwarzer Temperguss
Pflanzenspalier in reduzierter Ästhetik2 RohrabschnitteMontage 1 (Spezialrohr auf Bestellung)R/L-Muffe schwarzer Temperguss
Modulare Industrie-Sitzbank mit lackierter Oberfläche2 feste InnengewindeMontage 4 (lackierte Serie)Verschraubung IG/IG lackierte Deko
Geschlossener Rahmen eines Treppengeländers2 feste Außengewinde (Rohre)Montage 3 (verzinkt)R/L-Nippel verzinkt

Für dekorative Projekte (Bettrahmen, Spiegel, Spalier, Sitzbank) sind schwarzer Temperguss oder die lackierte Serie die Referenzoptionen. Für technische Werkstatt-Installationen oder Kaltwasser wechselt man zu verzinktem Stahl. Der vollständige Materialleitfaden erläutert die Matrix Anwendungen × Materialien.

Die zu vermeidenden Fallen

Vergessen, dass alle RR-Teile Rechtsgewinde haben

Das ist die Quelle des Problems. Die Bögen, T-Stücke, Muffen RR, Doppelnippel RR, Flansche — der gesamte gängige Sanitärkatalog hat beidseitig Rechtsgewinde. Nur die R/L-Teile (Nippel und Muffen) und die Rohre auf Bestellung mit Linksgewinde bilden eine Ausnahme. In einer geschlossenen Schleife muss daher zwingend ein R/L-Teil in die Kette integriert werden, sonst ist kein Festziehen möglich.

Eine konische Verschraubung überdrehen

Eine konische Dichtfläche Metall/Metall dichtet durch kontrollierte Verformung ab. Ein Schlüsselzug zu viel, und der Konus wird über seinen elastischen Bereich hinaus zerquetscht: Die Dichtfläche verformt sich dauerhaft und leckt. Man zieht von Hand an, dann eine Viertelumdrehung mit dem Schlüssel, mehr nicht. Die flache EPDM-Dichtfläche toleriert ein Überdrehen besser, weil die Dichtung den Spielraum aufnimmt.

Eine Montage aus Temperguss oder verzinktem Stahl für Sanitär verwenden

Schwarzer Temperguss und verzinkter Stahl sind nicht für dauerhaft heißes Trinkwasser geeignet. Eine Montage 1, 2 oder 3 aus Temperguss oder verzinktem Stahl in einem Warmwasserkreis für sanitäre Zwecke rostet auf Dauer. Für Sanitäranwendungen wechselt man zur Montage 4 in Messing — das einzige Material des HI-Katalogs, das für diese Anwendung zugelassen ist.

Lackierte Serie und echte Sanitärinstallation in derselben Schleife mischen

Die lackierte HI-Serie hat konstante Abmessungen (Ø 27 mm, Gewindeeingriff 10 mm), während die echten Sanitärfittings variable Maße je nach Nenndurchmesser haben. Sie in derselben geschlossenen Schleife zu mischen, ergibt unerwartete Längen und einen Rahmen, der sich nicht schließen lässt. Eines oder das andere für das gesamte Projekt wählen.

Die Abdichtung der R/L-Gewinde vergessen

Die R/L-Nippel und -Muffen werden wie Standardfittings abgedichtet: Hanf, Paste oder PTFE-Band auf dem Gewinde, in Anzugsrichtung. Das Detail wird im Tutorial Gewindeverbindungen festziehen behandelt.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem R/L-Nippel und einer R/L-Muffe?

Der R/L-Nippel ist Außen/Außen: Er schraubt sich in zwei Innengewindefittings hinein. Die R/L-Muffe ist Innen/Innen: Sie nimmt in sich zwei Außengewindefittings oder zwei gewindige Rohre auf. Beide haben auf einer Seite ein Rechtsgewinde und auf der anderen ein Linksgewinde: Beim Drehen des Teils ziehen sich beide Seiten gleichzeitig fest. Die Wahl hängt vom Profil — Außen- oder Innengewinde — der bereits festen Teile in der Schleife ab.

Warum benötigt man bei Montage 1 ein Rohr mit Linksgewinde?

Weil die R/L-Muffe auf einer Seite ein IG-R und auf der anderen ein IG-L hat. Das IG-R nimmt jedes standardmäßige Rechts-Außengewinde auf (ein normales rechtsgewindiges Rohr). Aber das IG-L verlangt ein Links-Außengewinde gegenüber — und kein Fitting oder Rohr im Standardsortiment hat ein Linksgewinde. Das Rohr mit Linksgewinde muss daher auf Bestellung gefertigt werden, um auf der IG-L-Seite der Muffe eingesetzt werden zu können.

Wie erkennt man ein Linksgewinde von einem Rechtsgewinde?

Legen Sie das Teil vor sich, die Gewindegänge nach oben. Bei einem Rechtsgewinde (Standard) gehen die Gewindegänge nach rechts unten: Man schraubt im Uhrzeigersinn. Bei einem Linksgewinde gehen die Gewindegänge nach links unten: Man schraubt gegen den Uhrzeigersinn. An einem R/L-Nippel oder einer R/L-Muffe ist die linke Seite in der Regel durch eine Rille oder Kerbe gekennzeichnet, damit man sie nicht verwechselt.

Welche R/L-Nippel-Größe für einen Bettrahmen in 3/4"?

Wenn der Rest des Rahmens in 3/4" (20/27) ist, wird der R/L-Nippel in 3/4" genommen — die Nenngröße muss in der gesamten Schleife identisch sein. Der R/L-Nippel schwarzer Temperguss und der R/L-Nippel verzinkt sind in 3/4" verfügbar. Das Profil der benachbarten Teile prüfen, um die richtige Montage (2 oder 3) zu wählen, je nachdem, ob die Schleife zwischen Außen- oder Innengewinden endet.

Benötigt eine konische Verschraubung PTFE auf der Dichtfläche?

Nein. Eine konische Verschraubung Metall/Metall dichtet durch direkten Kontakt zwischen den beiden Konussen ab: Das Auftragen von PTFE auf die Dichtfläche verhindert den Metall/Metall-Kontakt und beeinträchtigt die Dichtheit. PTFE oder Hanf werden hingegen auf den Gewinden der beiden Körper verwendet, die sich in das benachbarte Rohr oder Fitting einschrauben — nicht auf der Dichtfläche selbst.
