DIY-Anleitung · Rohre und Fittings in 3/4″

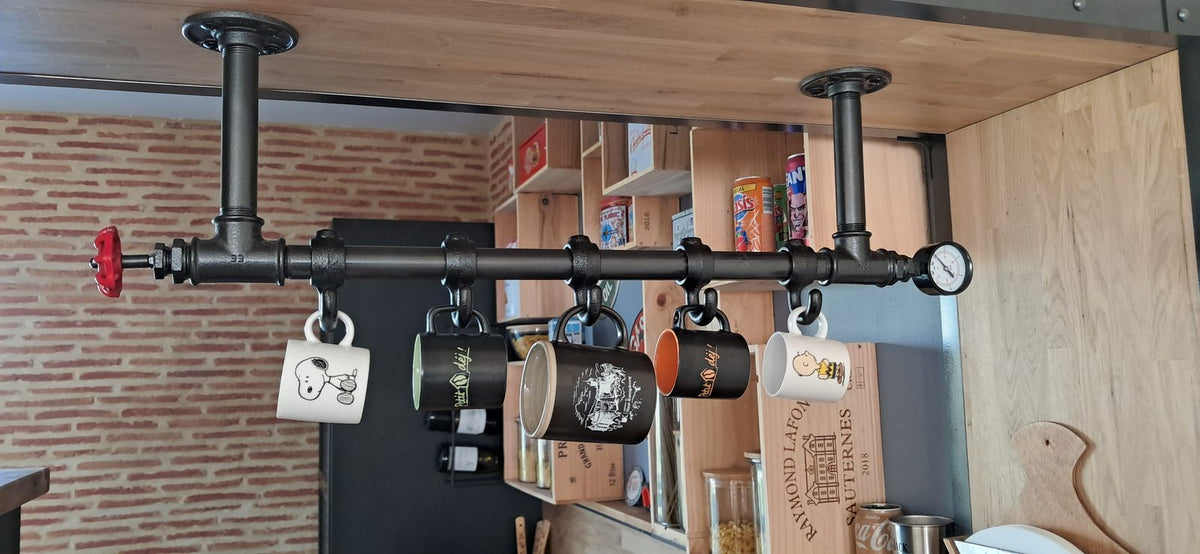

Ein Kunde hat uns das Foto dieses Tassenhalters geschickt, der in der Küche unter einem Regalbrett hängt, ganz wie unter einem Regal: eine Stange aus 3/4″-Rohr, fünf Haken, auf der einen Seite ein rotes Handrad, auf der anderen ein Manometer. Wir haben den Aufbau Teil für Teil rekonstruiert, damit Sie ihn zu Hause nachbauen können.
- SchwierigkeitLeicht
- Dauer1 Std. 30 Min. + Trockenzeit
- Größe3/4″ (20 × 27 mm)
- Teile15, ohne Schweißen
Auf einen Blick
- 8 Artikel, 15 Teile: 2 Flansche, 2 T-Stücke, eine 500 mm lange Stange, 2 senkrechte Rohre zu je 150 mm, 5 Inbus-Haken, ein Reduzierstück, ein Handrad und ein Manometer.
- Die Maße: 536 mm zwischen den Flanschen, 168 mm von der Unterseite des Regalbretts bis zur Achse der Stange.
- Der Trick: die Haken aufschieben, bevor das zweite T-Stück die Stange abschließt.
- Die Oberfläche: Gestell anthrazit lackiert, Haken in ihrer ursprünglichen schwarzen Lackierung belassen.
Diese Anleitung enthält die Teileliste mit Links, ein 3D-Modell des kompletten Gestells (Haken inklusive), die Berechnung der Rohrlängen über das Z-Maß, die Lackierung in Anthrazit und die bebilderten Montageschritte. Rohre und Fittings werden von Hand verschraubt, ganz ohne Zuschneiden und Schweißen.
Das Projekt unseres Kunden
Der Aufbau ist einfach: zwei Flansche, die unter das Regalbrett geschraubt werden, zwei senkrechte Rohre, zwei T-Stücke und eine waagerechte Stange, auf der sich fünf Haken verschieben lassen. Die Tassen werden am Henkel eingehängt. Das rote Handrad auf einem Reduzierstück und das Manometer schließen die beiden Enden der Stange ab und verleihen dem Projekt den Look einer Rohrleitung in der Werkstatt. Unser Kunde hat das gesamte Gestell anthrazit lackiert und die Haken in ihrer ursprünglichen schwarzen Lackierung belassen.
Das Foto kam ohne Teileliste bei uns an. Wir haben deshalb jedes Fitting auf dem Bild bestimmt und die Rohrlängen anhand der bekannten Maße der sichtbaren Teile ermittelt: Der Ring eines Hakens ist 26 mm breit, und ein T-Stück in 3/4″ misst 66 mm von Stirnfläche zu Stirnfläche. Ergebnis: ein Rohr von 500 mm für die Stange (auf 3 % genau gemessen), zwei Rohre von 150 mm für die senkrechten Abschnitte (eine gröbere Schätzung, da das Foto von unten aufgenommen wurde) und etwa 10,5 cm zwischen zwei Haken.
Die Montage im Video
In einer Minute sehen Sie, wie der Tassenhalter in 3D Teil für Teil entsteht – vom Aufschieben der Haken vor dem Schließen der Stange bis zur Befestigung unter dem Regalbrett:
Teile und Werkzeug
Das Gestell ist in 3/4″ (20 × 27 mm) gebaut; das Handrad in 1/2″ wird über ein Reduzierstück angeschlossen. Die Nummern verweisen auf die Explosionszeichnung weiter unten.
Gewindeflansch 3/4″ großer Durchmesser, Temperguss schwarzBefestigung unter dem Regalbrett · Ø 86 mm, 4 Löcher
2× 2
T-Stück gleich I/I/I 3/4″, Temperguss schwarzEcken zwischen senkrechten Rohren und Stange · Premium oder Eco
3× 1
Rohr 3/4″ schwarzer Stahl mit Gewinde, 500 mmStange für die Haken
4× 2Rohr 3/4″ schwarzer Stahl mit Gewinde, 150 mmSenkrechte Rohre
5× 5
Haken (Inbus), schwarz lackiertAufhängung für die Tassen
6× 1
Reduzierstück I/A Temperguss schwarz, 3/4″ > 1/2″Linkes Ende: vom T-Stück zum Handrad
7× 1
Handrad rot 52 mm auf verlängertem Halbnippel 1/2″Linkes Ende · Temperguss schwarz, Hutmutter aus Edelstahl
8× 1
Manometer 50 mm radial, Ausführung 3/4″ mit ReduzierungRechtes Ende
Werkzeug und Schrauben
- Ein Inbusschlüssel 5 mm für die Klemmschrauben der Haken (Größe laut Produktseite des Hakens).
- Acht schwarze Schrauben für Flansche: Laut ihrer Produktseite ist für ein Regalbrett von 18 bis 20 mm Stärke das Modell 4 × 17 mm gedacht; für ein dickeres Brett gibt es die Schrauben auch in 30 mm Länge.
- Ein Maßband, ein Bleistift, eine Wasserwaage, ein Akkuschrauber und ein Bohrer zum Vorbohren.
- Für die Oberfläche: Entfetter, saubere Lappen, Handschuhe, Abdeckband, Rostschutzgrundierung für Metall und Metalllack in Anthrazit (oder ein „Direkt-auf-Metall“-Lack).
Laut Produktseite sind beide Sanitärfittings aus Temperguss nach der Norm EN 10242. Das Premium-T-Stück ist dunkelgrau, glatt und leicht glänzend; das Eco-T-Stück ist grau, matt und etwas körnig. Unter einer anthrazitfarbenen Lackierung fällt dieser Unterschied deutlich weniger auf: Entscheiden Sie nach Ihrem Budget.
Das 3D-Modell und die Maße
Für die T-Stücke, die Flansche, das Reduzierstück und das Manometer nutzt das Modell die 3D-Dateien unseres Konfigurators. Das verlängerte Handrad gibt es dort nicht: Es wurde anhand der Fotos seiner Produktseite separat modelliert – mit dem Handrad aus dem Konfigurator auf einer Verlängerung und einer Bundmutter, beide aus Edelstahl –, um die angegebene Höhe von 75 mm zu erreichen.
Den Inbus-Haken gab es noch nicht in 3D: Er wurde nach den Fotos seiner Produktseite modelliert, mit seinem 26 mm breiten Ring, dem Gewindeansatz für die Klemmschraube, der Inbusschraube selbst und dem J-förmigen Hakenbogen mit abgerundetem Ende. Seine Proportionen wurden so angepasst, dass sich seine Silhouette möglichst genau mit diesen Fotos deckt; er ist etwa 85 mm hoch und entlang des Rohrs 26 mm lang, wie auf der Produktseite angegeben.
Die Explosionszeichnung
Die wichtigsten Maße
- Achsabstand der Flansche
- 536 mm
- von Mitte zu Mitte, auf die Unterseite des Regalbretts zu übertragen
- Regalbrett → Achse der Stange
- 168 mm
- rechnerisch 168,4 mm
- Sichtbares Rohr zwischen den T-Stücken
- 470 mm
- der verfügbare Platz für die Haken
- Gesamtlänge
- ≈ 747 mm
- vom Handrad bis zum Manometer
- Höhe unter dem Regalbrett
- ≈ 226 mm
- bis zum unteren Ende der Haken, ohne Tassen
- Tiefe
- 86 mm
- so tief wie die Flansche, laut Produktseite
Sie können das Gestell in unserem 3D-Konfigurator öffnen, um es zu drehen oder die Längen zu ändern. Die Haken und das verlängerte Handrad sind dort noch nicht enthalten: Der Konfigurator zeigt stattdessen das kurze 52-mm-Handrad auf demselben Reduzierstück. Setzen Sie diese Teile separat auf Ihre Liste.
Rohrlängen berechnen: das Z-Maß
Ein Rohr endet nicht an der Stirnfläche des Fittings: Sein Gewinde wird bei 3/4″ etwa 15 mm tief eingeschraubt. Um Maße im Voraus zu berechnen, verwendet man deshalb das Z-Maß jedes Fittings, also den Abstand zwischen seiner Mitte (bei einem Flansch: seiner Auflagefläche) und dem Ende des eingeschraubten Rohrs.
- T-Stück gleich 3/4″: 33 mm von der Mitte bis zur Stirnfläche, minus 15 mm Einschraubtiefe, also Z = 18 mm.
- Gewindeflansch 3/4″ großer Durchmesser: etwa 15 mm hoch (15,4 mm in unserem 3D-Modell) bei etwa 15 mm Einschraubtiefe. Das Rohrende reicht fast bis an das Regalbrett: Rechnen Sie mit 0,4 mm.
L Rohr = Achsabstand − Z1 − Z2
Stange: Bei 536 mm zwischen den Mitten der T-Stücke ergibt sich L = 536 − 18 − 18 = 500 mm.
Senkrechte Rohre: Bei 168,4 mm zwischen der Unterseite des Regalbretts und der Achse der Stange ergibt sich L = 168,4 − 0,4 − 18 = 150 mm.
Rechnen Sie je nach Anzugskraft mit einer Toleranz von 2 bis 3 mm.
Um das Projekt an Ihr Regalbrett anzupassen, gehen Sie von den erhältlichen Rohrlängen aus und lesen das Ergebnis direkt ab:
| Rohr der Stange | Achsabstand der Flansche | Sichtbares Rohr | Empfohlene Hakenanzahl | Hakenabstand |
|---|---|---|---|---|
| 400 mm | 436 mm | 370 mm | 4 | 107 mm |
| 500 mm | 536 mm | 470 mm | 5 | 105 mm |
| 600 mm | 636 mm | 570 mm | 6 | 104 mm |
| 700 mm | 736 mm | 670 mm | 7 | 103 mm |
| Senkrechtes Rohr | Unterseite Regalbrett → Achse der Stange | Unterseite Regalbrett → unteres Ende der Haken (ca.) |
|---|---|---|
| 100 mm | 118 mm | 176 mm |
| 150 mm | 168 mm | 226 mm |
| 200 mm | 218 mm | 276 mm |
| 250 mm | 268 mm | 326 mm |
Hervorgehoben: die Montage des Kunden. Bei der empfohlenen Anzahl Haken bleibt der Abstand nah an dem des Kunden, mit 12 mm Spiel an jedem Ende. Für einen anderen Aufbau liefert unser Maßrechner für Montagen aus Gewinderohren und Fittings die Z-Maße aller unserer Fittings.
Teile vorbereiten und anthrazit lackieren
„Schwarzer Temperguss“ bezeichnet einen Werkstoff, keine Farbe: Roh ist dieser Guss dunkelgrau. Die Rohre aus Schwarzstahl werden dagegen mit einem temporären Schutz geliefert, einem Ölfilm oder einem werkseitigen Schutzlack, wie unser Ratgeber Schwarzstahlrohre vs. verzinkte Rohre erklärt. Auf einer fettigen Oberfläche haftet kein Lack: Deshalb steht das Entfetten an erster Stelle.
- Machen Sie eine Probemontage. Bauen Sie das Gestell ohne Lack zusammen (Schritte 1 bis 5 unten), prüfen Sie, ob die beiden Abzweige der T-Stücke genau parallel stehen, und bauen Sie es wieder auseinander.
- Entfetten Sie jedes Teil mit Entfetter und einem sauberen Lappen (tragen Sie dabei Handschuhe) und lassen Sie es trocknen.
- Kleben Sie die Gewinde ab. Abdeckband auf die Außengewinde der Rohre, gerolltes Papier in die Innengewinde der T-Stücke und Flansche: Lack im Gewinde erschwert das Einschrauben.
- Tragen Sie eine Rostschutzgrundierung für Metall und danach den Anthrazitlack in dünnen Schichten auf. RAL 7016, „Anthrazitgrau“, ist ein gängiger Farbton. Halten Sie die vom Hersteller angegebenen Trocknungszeiten zwischen zwei Schichten und vor der Montage ein.
- Bessern Sie nach der Montage die wenigen Millimeter Gewinde aus, die direkt an den Fittings sichtbar bleiben.
Lackieren Sie weder das Handrad noch das Manometer: Beide werden nach dem Lackieren eingeschraubt, und die Reduzierstücke sowie der Halbnippel des Handrads, laut Produktseite aus schwarzem Temperguss, bleiben roh und dunkelgrau. Die Haken werden schwarz lackiert geliefert; wie unser Kunde lassen wir sie so. Wenn Sie sie lieber anthrazit lackieren möchten, lassen Sie die Innenseite des Rings unlackiert, denn er muss auf dem Rohr gleiten.
Auch lackiert ist dieses Gestell für trockene Innenräume gedacht. Der Ratgeber Schwarzer Temperguss, verzinkter Stahl oder Messing erinnert daran, dass roher schwarzer Temperguss in feuchter Umgebung rostet: Meiden Sie das Badezimmer und Bereiche mit direktem Spritzwasser, etwa über der Spüle oder dem Wasserkocher.
Die Montage Schritt für Schritt
Sobald der Lack trocken und das Abdeckband entfernt ist, erfolgt die Montage auf einem Tisch. Rohre und Fittings werden von Hand verschraubt; der Artikel Wie man Fittings und Rohre verschraubt erklärt, wie Sie ohne Werkzeug festziehen.
Das erste T-Stück auf die Stange schrauben
Schrauben Sie ein T-Stück mit einem seiner beiden geraden Durchgänge auf ein Ende des 500-mm-Rohrs. Der Abzweig des T-Stücks, der später das senkrechte Rohr aufnimmt, bleibt vorerst frei.
Die fünf Haken aufschieben
Prüfen Sie zuerst, ob jeder Haken seine Inbusschraube hat. Drehen Sie die Schrauben so weit heraus, dass ihre Spitze nicht mehr in den Ring ragt, und schieben Sie dann die fünf Haken über das freie Rohrende auf, alle zur selben Seite geöffnet: Das wird die Vorderseite, zum Raum hin.
Dieser Schritt muss vor dem zweiten T-Stück erfolgen: Ist die Stange einmal geschlossen, lässt sich kein Haken mehr aufschieben.
Lassen Sie die Haken lose, ihre Position wird zum Schluss eingestellt.
Das zweite T-Stück aufschrauben und die Abzweige ausrichten
Schrauben Sie das zweite T-Stück auf das andere Ende. Legen Sie die Stange an die Tischkante, sodass die Haken nach unten hängen: Die beiden Abzweige müssen parallel nach oben zeigen. Korrigieren Sie die Ausrichtung, indem Sie das eine oder andere T-Stück etwas weiter eindrehen; unser Ratgeber zum Verschrauben erinnert daran, dass man weiter anziehen kann, solange noch Gewinde sichtbar ist.
Senkrechte Rohre und Flansche anbringen
Schrauben Sie in den Abzweig jedes T-Stücks ein 150-mm-Rohr und auf das Ende jedes Rohrs einen Flansch. Drehen Sie das Gestell dann auf dem Tisch um, Flansche nach unten: Beide müssen plan aufliegen. Kippt einer, korrigieren Sie die Ausrichtung der T-Stücke.
Achten Sie auch darauf, dass kein Rohrende über die Auflagefläche eines Flansches hinausragt: Es würde verhindern, dass der Flansch plan unter dem Regalbrett anliegt. Ist das der Fall, drehen Sie den Flansch leicht zurück, bis das Rohr bündig abschließt.
Handrad und Manometer montieren
Schrauben Sie das Reduzierstück 3/4″ > 1/2″ in den freien Durchgang des linken T-Stücks und anschließend den verlängerten Halbnippel des Handrads in das Reduzierstück. Rechts schrauben Sie die Reduzierung des Manometers in das T-Stück und ziehen zum Schluss so an, dass das Zifferblatt nach vorn zeigt.
Das Handrad ist dekorativ: Laut Produktseite lässt es sich nicht drehen. Das Manometer dagegen funktioniert tatsächlich: Seine Skala reicht von 0 bis 10 bar.
Den Tassenhalter unter dem Regalbrett befestigen
Prüfen Sie vor dem Bohren das Regalbrett: seine Stärke, um die Schraubenlänge zu wählen, und seine eigene Befestigung an der Wand oder am Möbel, die das Ganze tragen muss. Für diese Montage geben wir keine maximale Belastung an: Sie hängt vom Regalbrett, seiner Halterung und den Schrauben ab.
- Halten Sie das Gestell zu zweit unter das Regalbrett, die Stange parallel zur Vorderkante. Die Mitten der Flansche liegen 536 mm auseinander. Prüfen Sie mit der Wasserwaage, ob die Stange waagerecht ist.
- Markieren Sie die Löcher mit dem Bleistift durch die Flansche hindurch: vier pro Flansch, insgesamt acht.
- Bohren Sie vor und achten Sie darauf, das Regalbrett nicht zu durchbohren.
- Schrauben Sie abwechselnd an beiden Flanschen, bis sie plan anliegen.
Die Schraube geht erst durch die Platte des Flansches, bevor sie ins Holz eindringt: Sie muss deutlich kürzer sein als die Stärke des Regalbretts plus die der Platte, mit einigen Millimetern Reserve, sonst tritt ihre Spitze oben aus. Für ein Regalbrett von 18 bis 20 mm empfiehlt die Produktseite unserer schwarzen Schrauben die Länge 17 mm; sie werden einzeln oder im 10er-Pack verkauft.
Haken einstellen und Tassen aufhängen
Auf dem Foto des Kunden liegen die Haken etwa 10,5 cm auseinander. Um diese Einstellung zu übernehmen, messen Sie ab der inneren Stirnfläche des linken T-Stücks und positionieren die Mitte der Ringe bei:
- 25 mm
- 130 mm
- 235 mm
- 340 mm
- 445 mm
Zwischen jedem äußeren Haken und seinem T-Stück bleiben dann 12 mm.
Bei diesem Abstand bleiben zwischen zwei Tassen mit 9 cm Durchmesser etwa 1,5 cm Platz. Halten Sie Ihre eigenen Tassen probeweise an, bevor Sie festziehen: Der Henkel muss über die Hakenspitze passen und sich ohne Kraftaufwand einhängen lassen. Für eine andere Anzahl Haken auf derselben Stange teilen Sie 420 mm (die 470 mm sichtbares Rohr, abzüglich 12 mm Spiel an jedem Ende und der Breite eines Rings) durch die Anzahl der Zwischenräume: 140 mm bei vier Haken, 84 mm bei sechs. Mit sechs Haken würden sich Tassen von 9 cm berühren: Diese Einstellung eignet sich nur für Tassen mit weniger als 8 cm Durchmesser.
Ziehen Sie zum Schluss jede Inbusschraube mit dem 5-mm-Schlüssel an, gerade so fest, dass sich der Haken nicht mehr bewegt. Die Schraubenspitze kann an der Klemmstelle unter dem Ring Spuren im Lack hinterlassen.
Häufige Fragen
Kann man auf die Lackierung verzichten?
Ja, aber Temperguss und Stahl bleiben dann roh: dunkelgrau, mit ihrem Ölfilm oder werkseitigen Schutzlack. Eine andere Lösung sind unsere bereits schwarz lackierten Deko-Fittings. Achtung: Bei ihnen beträgt die Einschraubtiefe 10 mm statt 15 mm, die hier berechneten Rohrlängen gelten daher nicht unverändert.
Warum Flansche mit großem Durchmesser?
Es sind die Flansche, die auf dem Foto des Kunden zu sehen sind: vier Befestigungslöcher und 86 mm Durchmesser. Unser Ratgeber zur Wahl des richtigen Bodenflanschs vergleicht die anderen Modelle in 3/4″.
Wie viel Gewicht kann man daran aufhängen?
Für diese Montage geben wir keine Belastbarkeit an: Die Tragfähigkeit hängt vor allem vom Regalbrett, seiner Befestigung und den Schrauben ab. Nutzen Sie den Tassenhalter nur für Tassen und prüfen Sie regelmäßig, ob die Flansche noch plan anliegen.
Eignet sich der Inbus-Haken auch für andere Projekte?
Ja: Sein Ring passt auf unsere 3/4″-Rohre (20 × 27 mm), und seine Produktseite nennt Garderobenhaken und Kleiderständer. Er muss auf das Rohr geschoben werden, bevor das Gestell geschlossen wird. Unser Tutorial zum industriellen Kleiderständer beschreibt ein Gestell in 3/4″, an dem Sie ihn anbringen können.
