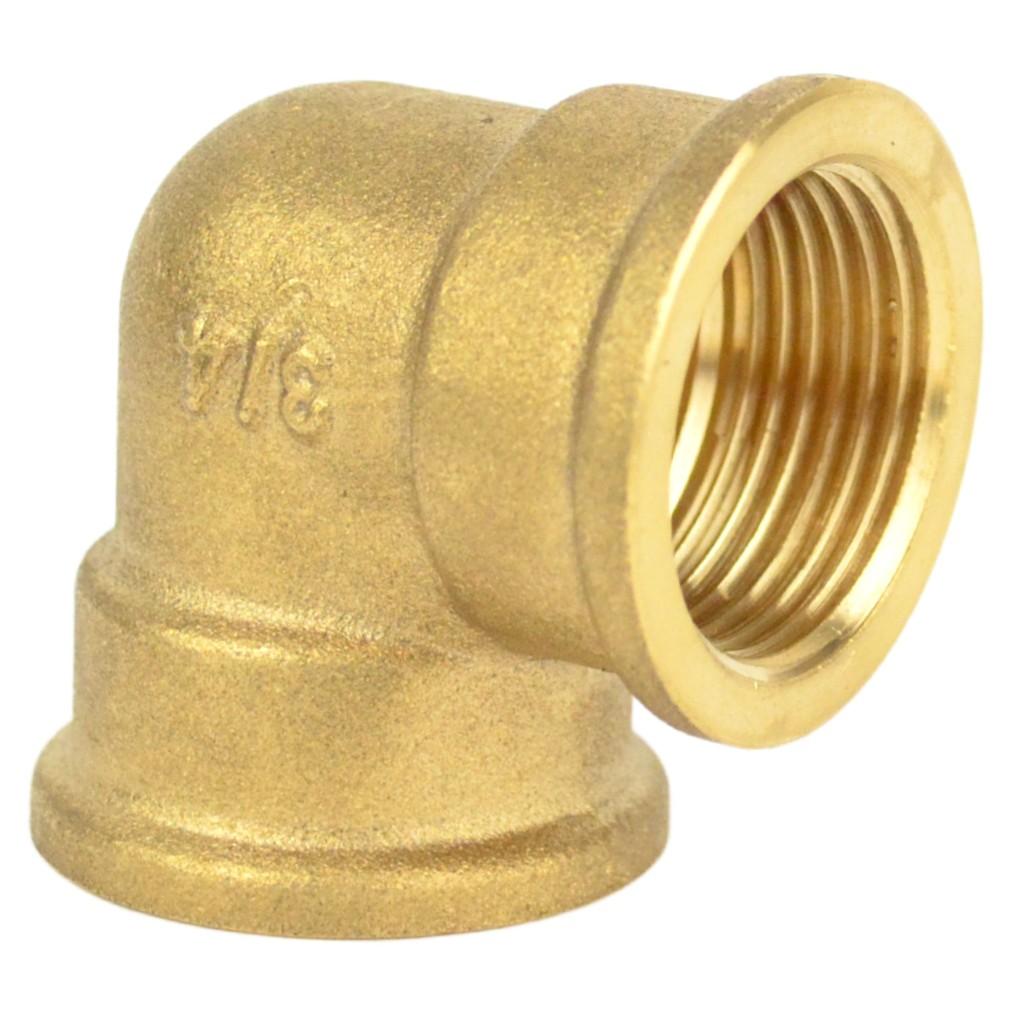

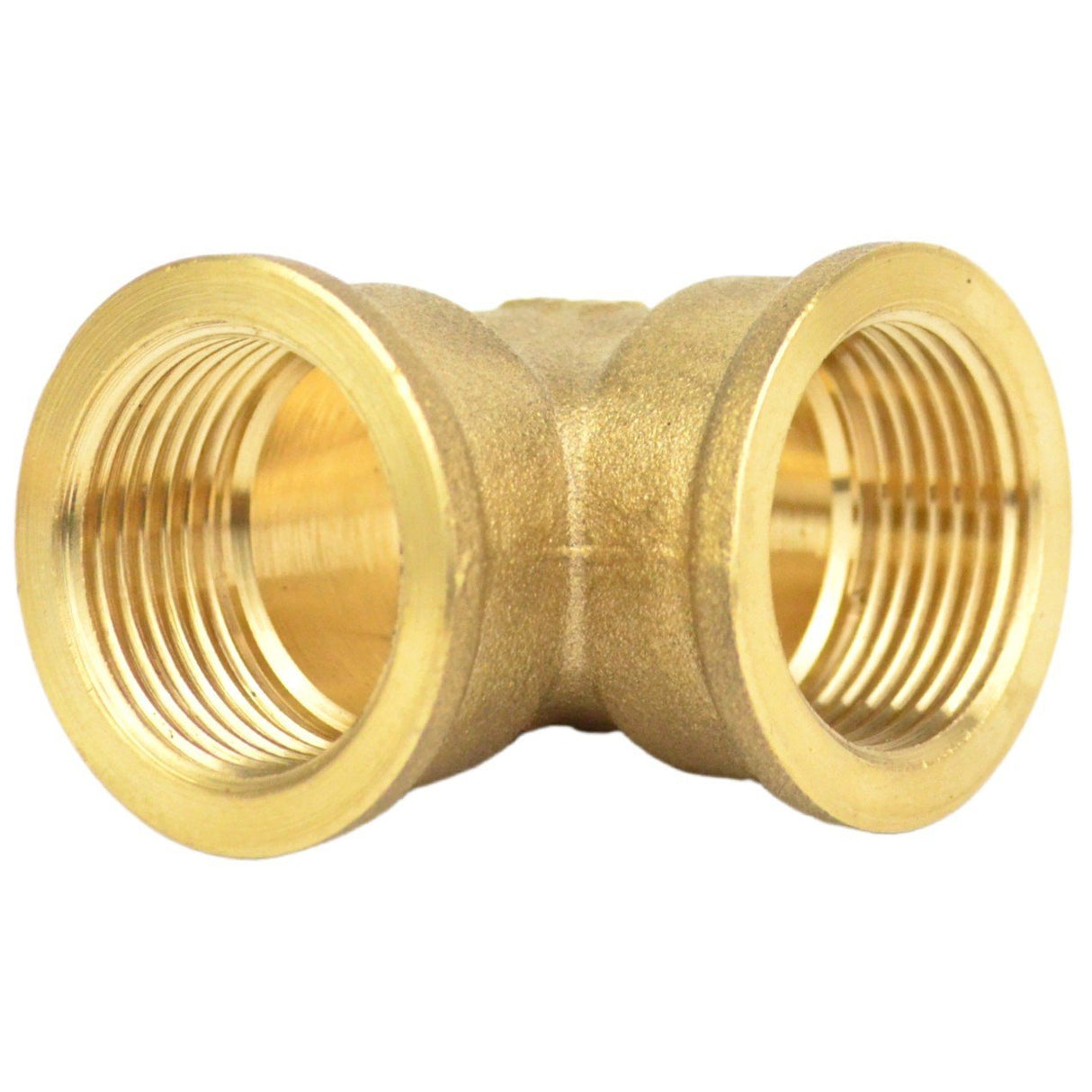

Winkel 90° I/I Messing
Messing-Winkel 90° mit Innengewinde / Innengewinde zum Verschrauben, für eine rechtwinklige Richtungsänderung in Ihren Sanitär- oder Deko-Installationen. Über die beiden Anschlüsse mit Innengewinde lassen sich zwei Teile mit Außengewinde im 90°-Winkel verbinden. Gewinde nach ISO 228-1 BSPP.
Beschreibung des Messing-Winkels 90° I/I
Mit diesem Winkel mit beidseitigem Innengewinde stellen Sie einen 90°-Winkel zwischen zwei Rohren oder Fittings mit Außengewinde her. Er ist mit allen Fittings kompatibel, die auf der Website angeboten werden, sofern sie die gleiche Größe und eine Seite mit Außengewinde haben. Ideal, um ein Hindernis zu umgehen oder die Richtung einer Leitung zu ändern.
Dieses Messingfitting wird einfach verschraubt, ohne Löten. Seine Sechskantform erleichtert das Anziehen mit Gabel- oder Rollgabelschlüssel. Ein normgerechtes Teil, das sich für technische Installationen ebenso eignet wie für Projekte der Innendekoration.
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldfarbenes Messing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP-Gasgewinde (zylindrisches Gewinde) |
| Abdichtung | Garantiert durch Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Flach und breit an den Innengewindeanschlüssen |
| Form | Sechskant (Verschraubung mit Schlüssel) |
| Ausführung | Innengewinde / Innengewinde (beidseitig) |
| Winkel | 90° |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Abdichtungsart |
| Einsatzbereich | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Einsatzbedingungen und Installation
- Betriebsdruck: PN 16 bar
- Temperatur: Je nach gewählter Abdichtungsart
- Medien: Trinkwasser, Glykolwasser, kompatible Medien
- Installation: Mit moderatem Anzugsmoment anziehen und geeignete Werkstoffe wählen (Gefahr galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser: Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen in Kontakt mit Wasser für den menschlichen Gebrauch.
- 4MS: Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Werkstoffe und Produkte in Kontakt mit Trinkwasser.
Anwendungen und Montagehinweise
Einsatzbereiche
- Sanitärinstallation im Haushalt: Anschluss von Warm- und Kaltwasserinstallationen
- Industrielle Sanitärinstallation: Anlagen gemäß PN 16 bar
- Innendekoration: Bau von Leuchten, Regalen und Handtuchhaltern aus sichtbarem Messing
- DIY und kreatives Heimwerken: individuelle Projekte mit Schraubfittings
Montagehinweise
- Verwenden Sie PTFE-Band (Teflon) oder Hanf, um die Außengewinde abzudichten
- Verwenden Sie für flache Dichtflächen eine Flachdichtung mit einer Mindestdicke von 1 mm
- Mit Gabelschlüssel oder Rollgabelschlüssel anziehen — keine Wasserpumpenzange verwenden, damit das Teil keine Abdrücke bekommt
- Ein moderates Anzugsmoment anwenden — zu festes Anziehen kann das Gewinde beschädigen

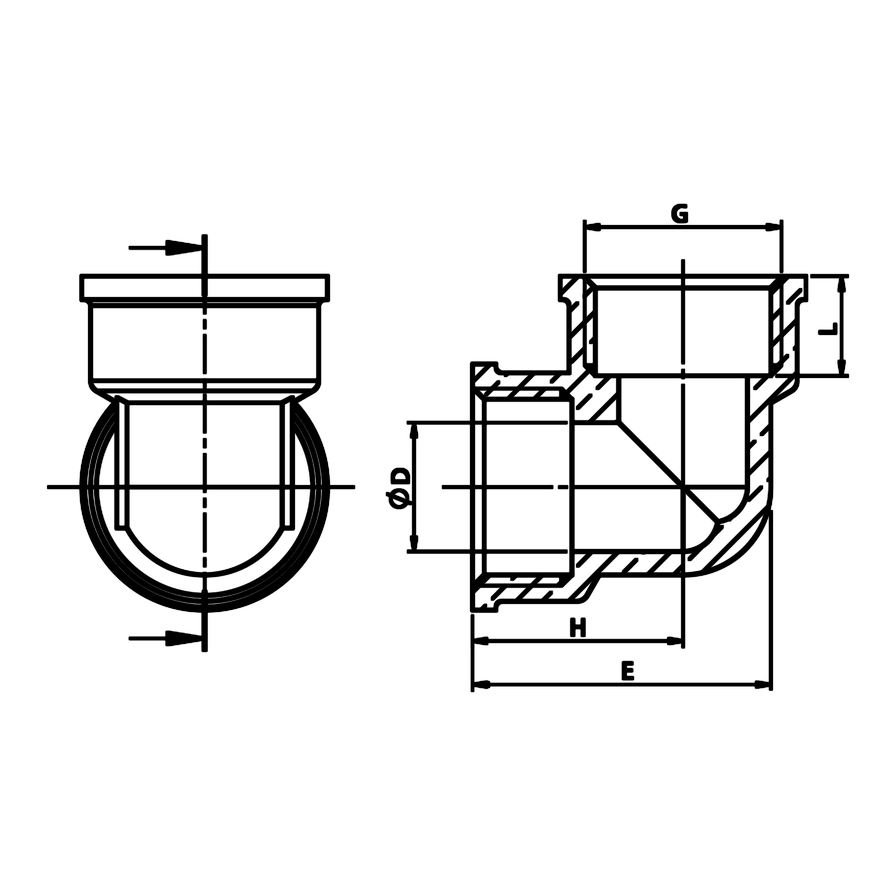

Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.
| G | G (mm) | OD | L | H | E |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 18 | 25.5 |
| 1/2" | 15x21 | 14.5 | 10 | 21.5 | 31 |
| 3/4" | 20x27 | 19.5 | 11 | 25 | 37 |
| 1" | 26x34 | 25 | 13 | 30.5 | 45.5 |
| 1"1/4 | 33x42 | 33 | 14 | 36 | 55 |
| 1"1/2 | 40x49 | 39 | 15.5 | 40.75 | 63 |
| 2" | 50x60 | 50 | 17 | 48.5 | 76.5 |
Größenentsprechungen
Dieser Winkel ist in den folgenden Größen erhältlich. In dieser Tabelle finden Sie die Entsprechung zwischen Millimetern, Zoll und DN.
| Größe (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Zoll | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Rohr-Außendurchm. | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

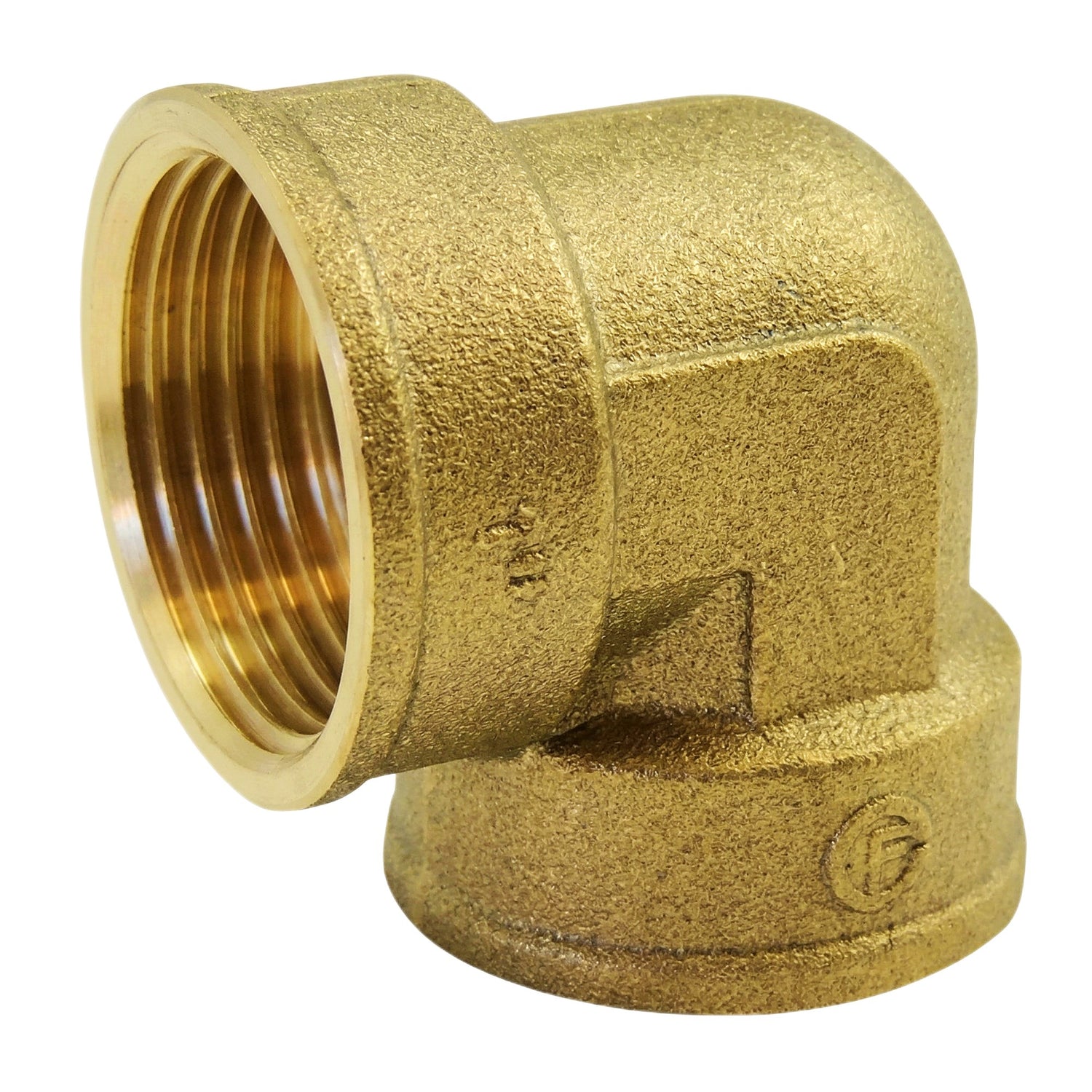

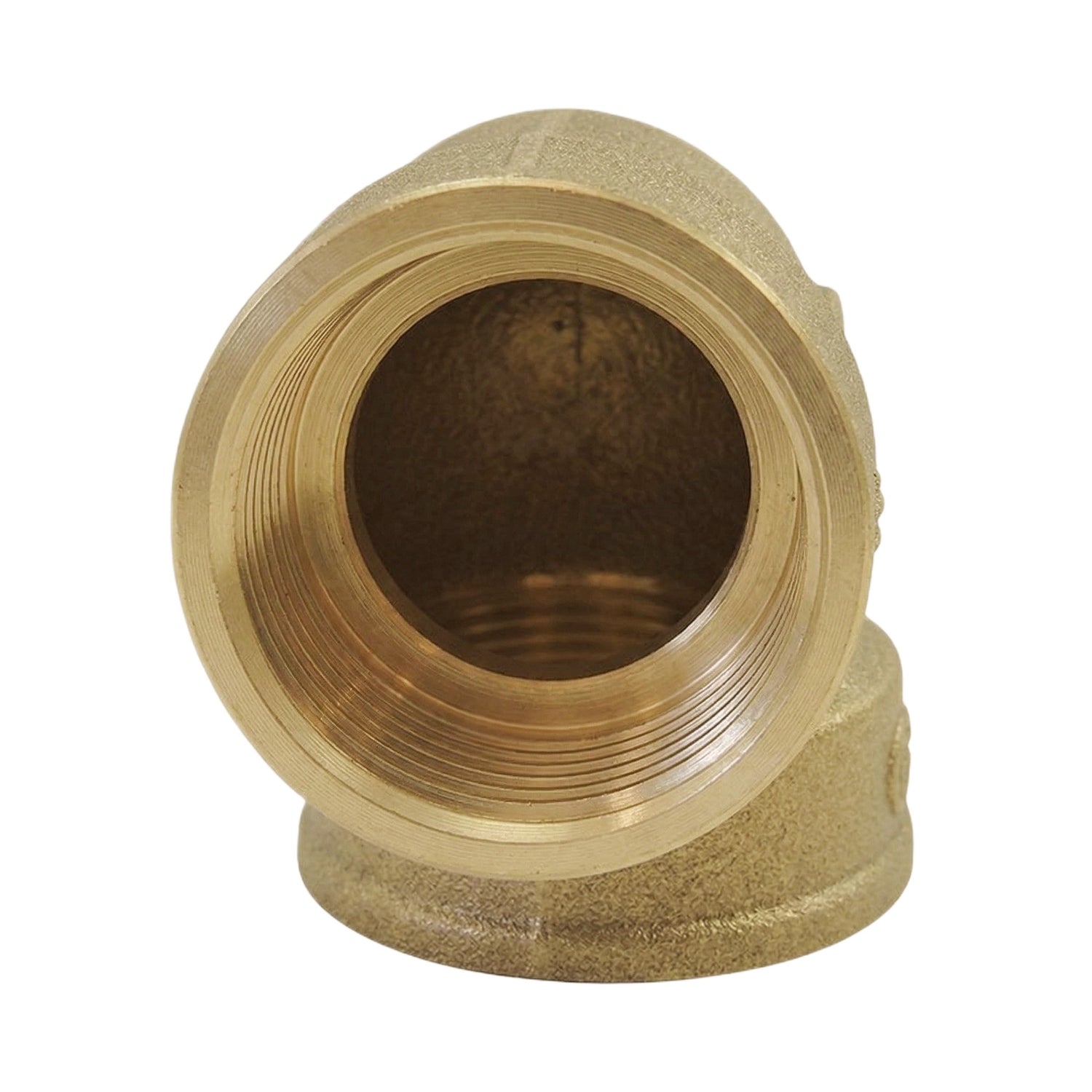

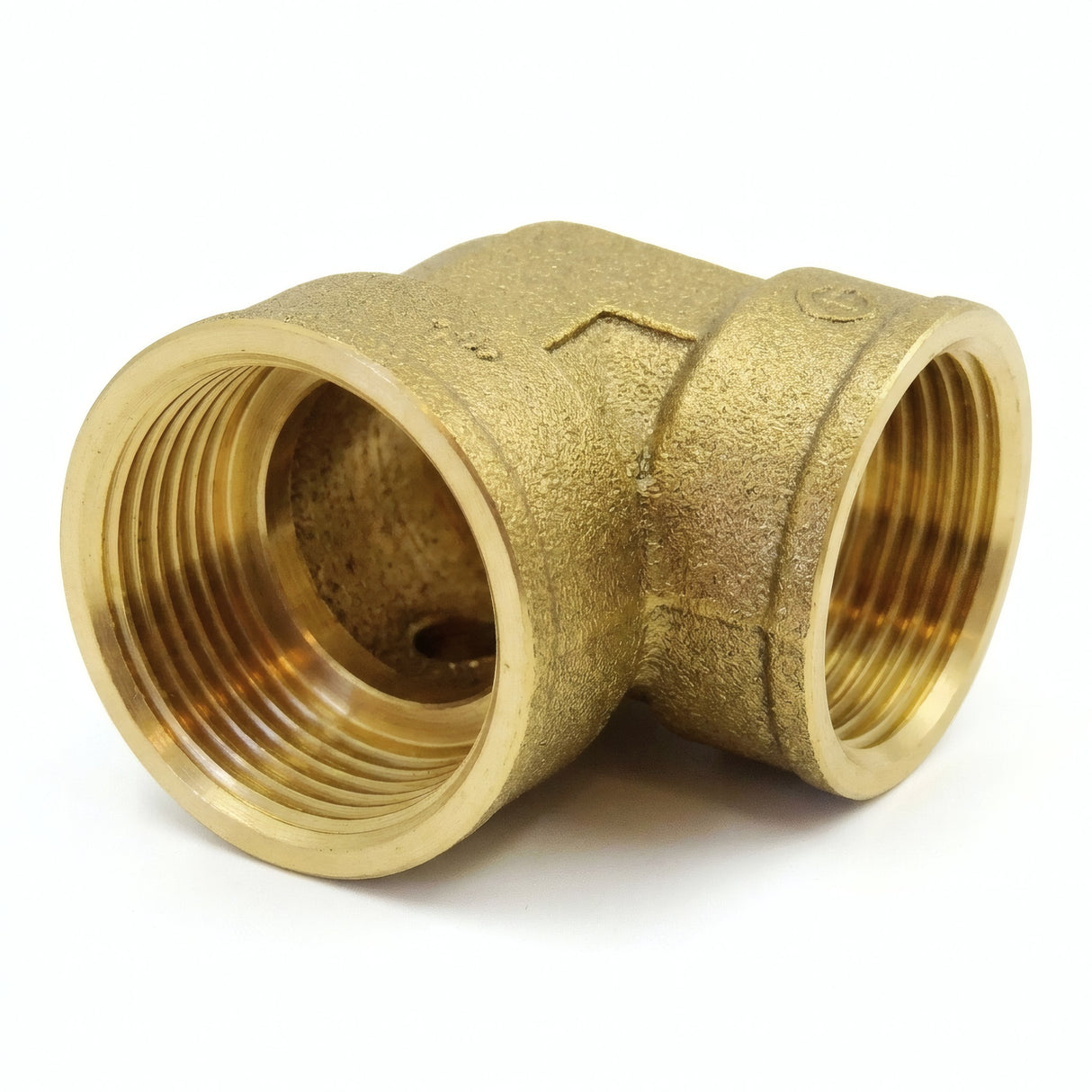

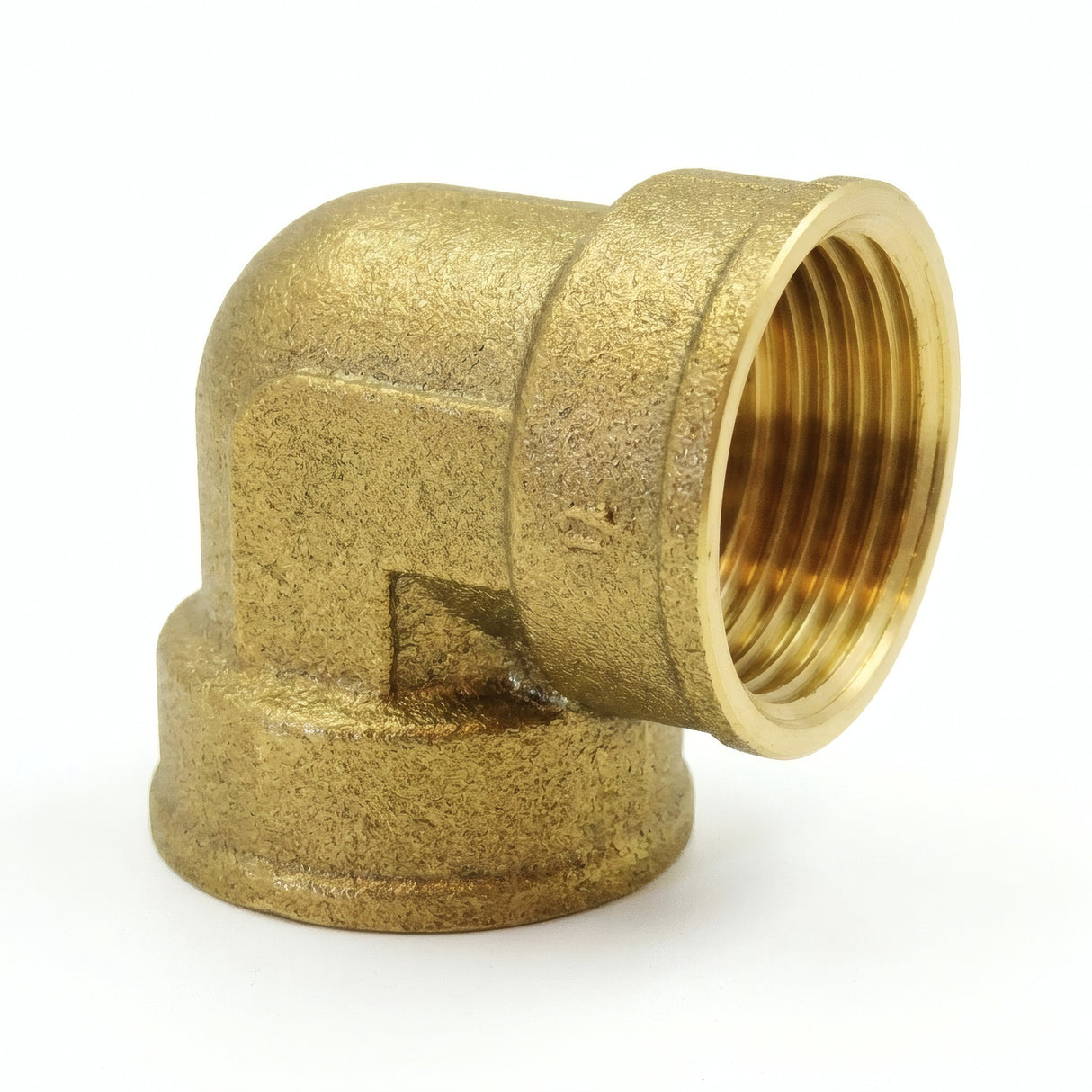

Das Aussehen des Teils kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
