Egal ob Hobby-Installateur, passionierter Heimwerker oder Fan von DIY-Projekten im Industrie-Look – der erste Schritt ist, ein verzinktes Rohr fachgerecht zu schneiden, zu gewindeschneiden und zu montieren. Folgen Sie unserer Schritt-für-Schritt-Anleitung zum Schneiden und Gewindeschneiden von Stahlrohren. Anschließend erfahren Sie im Essentiellen EN 10241 / ISO 7-1-Leitfaden für verzinkte Gewinderohre, welche Normen hier gelten. Wer diese Details ignoriert, riskiert Leckagen, teure Inkompatibilitäten und instabile Verbindungen. Dieser Artikel konzentriert sich auf die Gewinde der bei Home Invasion angebotenen Produkte – Temperguss-Fittings nach EN 10242 und Stahlrohre nach EN 10255 – damit Ihre Montage sofort gelingt.
1. Was ist ein Gewinde?
Ein Gewinde ist eine spiralförmige Nut, mit der zwei Bauteile fest ineinander geschraubt werden. Zur Identifizierung merken Sie sich:
- Nenngröße: in Zoll angegeben (¼", ½" …) und nicht identisch mit dem Außendurchmesser.
👉 Schnelle Umrechnung? Nutzen Sie unsere DN-mm-Zoll-Tabelle. - Steigung: Abstand zwischen zwei Gewindegängen, in TPI oder Millimetern.

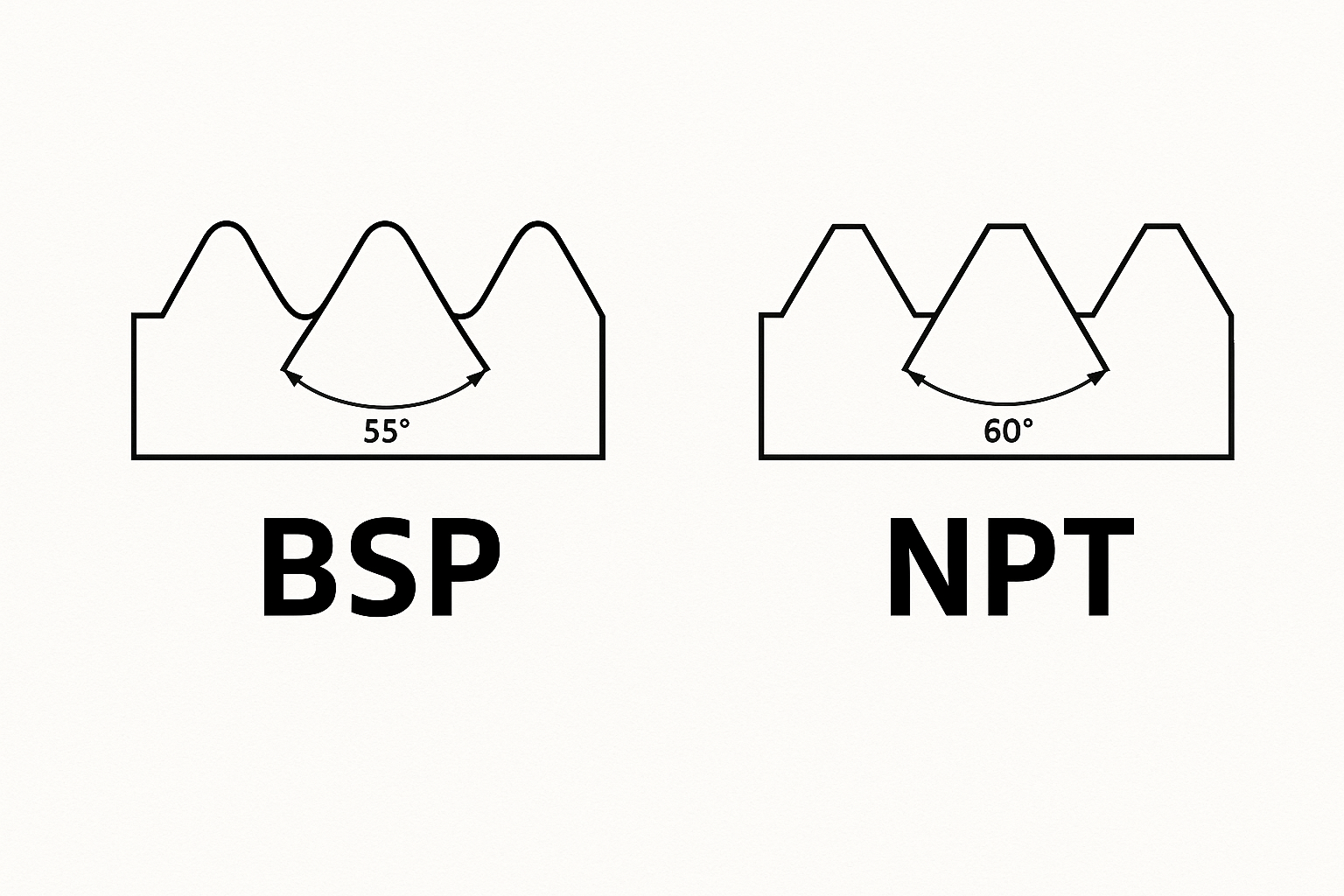

- Flankenwinkel: 55 ° bei BSP-Gewinden (ISO 7-1 / ISO 228-1) und 60 ° bei NPT (ASME B1.20.1).
- Kegelung: zylindrisch (parallel) oder kegelig 1:16 bei BSPT / NPT.
2. Die drei wichtigsten Gewindetypen
2.1 BSPT – British Standard Pipe Taper (ISO 7-1 / EN 10226-1)
- 55 °-Profil, leicht abgeflachte Gangspitzen für besseren Biss.
- Kegel 1:16 → Dichtung durch Anziehen + PTFE-Band oder Dichtpaste.
- Einsatz: Luft, Gas, Niederdruckdampf, Industrie-Deko mit verzinktem Rohr.
BSPT-Außengewinde
Kegeliges Innengewinde
2.2 BSPP – British Standard Pipe Parallel (ISO 228-1)
- Parallel, ebenfalls 55 °.
- Dichtung über Flachdichtung, Bonded-Washer oder Konus + O-Ring.
- Einsatz: Trinkwasser, Armaturen, Hydraulik, Messtechnik.
BSPP-Innengewinde
2.3 NPT – National Pipe Taper (ASME B1.20.1)
- Kegel 1:16, 60 °-Flanken, flache Spitzen.
- Mit BSPT/BSPP nur mit Adapter kombinierbar.
- Gängig bei nordamerikanischen HVAC- und Pneumatik-Geräten.
Schnellvergleich
| Typ | Form | Winkel | Dichtung | Einsatz |
|---|---|---|---|---|
| BSPT | Kegel 1:16 | 55 ° | PTFE / Paste | Luft, Gas, Deko |
| BSPP | Parallel | 55 ° | Flachdichtung / Konus | Wasser, Hydraulik |
| NPT | Kegel 1:16 | 60 ° | PTFE / Paste | US-Anlagen, Industrie |
3. Kompatibilität & Adapter
| Außen | Innen | Kompatibel | Dichtung |
|---|---|---|---|
| BSPT | BSPT | ✅ | PTFE oder Paste |
| BSPT | BSPP | ⚠️ bis ≈10 bar | Dickes PTFE – Adapter sicherer |
| BSPP | BSPP | ✅ | Flach-/O-Ring |
| NPT | NPT | ✅ | PTFE oder Paste |
| NPT | BSPT / BSPP | ❌ | Adapter nötig |
Passende Adapter finden Sie in unserer Kategorie Schwarze Temperguss-Fittings.
4. Empfohlene Maximaldrücke (Temperguss EN 10242, PN 25)
| Nenngröße | Druck max. 20 °C |
|---|---|
| 1/8" – ½" | 25 bar |
| ¾" – 2" | 20 bar |
| 3" – 4" | 16 bar |
Höhere Anforderungen? Im EN 10241-Leitfaden finden Sie Druckklassen für schwere Ausführung.
5. Dichtungstechniken
5.1 Kegelige Gewinde (BSPT / NPT)
- PTFE-Band: 3–5 Lagen im Uhrzeigersinn, ein Gewindegang überstehen lassen.
- Pasta + Hanf: Warmwasser, Heizung, Gas (GASTEC-Freigabe).
- Anziehen: ≈1½ Umdrehungen nach handfest für PN 25.
5.2 Parallele Gewinde (BSPP)
- Flachdichtung aus Faser oder EPDM – Sanitär.
- Bonded-Washer (Stahl/Gummi) – Luft, Hydraulik.
- 30 °-Konus + O-Ring – Hochdruck.
6. Zoll ↔ Millimeter-Tabelle
| Zoll (Nenn) | Außendurchmesser Sch 40 (mm) |
|---|---|
| 1/8" | 10 |
| 1/4" | 13 |
| 3/8" | 17 |
| 1/2" | 21 |
| 3/4" | 27 |
| 1" | 34 |
| 1 ¼" | 42 |
| 1 ½" | 48 |
| 2" | 60 |
| 3" | 89 |
| 4" | 114 |
7. Häufige Fehler vermeiden
- BSPT, BSPP und NPT verwechseln – zuerst identifizieren (alle Gewinde in unserem Shop sind BSPT/BSPP und kompatibel).
- Gewinde nicht reinigen.
- PTFE gegen den Uhrzeigersinn wickeln.
- Dichtung bei BSPP vergessen.
- Überdrehen – kann Temperguss sprengen.
- Druckprüfung nach der Montage auslassen.
8. Mehr wissen?
• Offizielle Rohrdimensionen • Rohr schneiden & Gewinde schneiden • EN 10241 erklärt
Fazit
Wer BSPT, BSPP und NPT sowie die zugehörigen Normen versteht, schafft dichte, langlebige und sichere Verbindungen für Sanitär- oder Deko-Projekte. Jetzt loslegen? Entdecken Sie unsere vorgeschnittenen verzinkten Stahlrohre und setzen Sie Ihre Ideen professionell um.
