Muffe mit Anschlag Messing
Messing-Muffe zum Verschrauben, um zwei Rohre mit Außengewinde und gleichem Durchmesser zu verlängern oder zu verbinden. Die beiden Innengewindeseiten mit mittigem Anschlag sorgen für eine präzise Montage. Norm ISO 228-1 BSPP.
Beschreibung der Messing-Muffe
Diese Muffe verbindet zwei Teile mit Außengewinde gleichen Durchmessers Ende an Ende. Der innere Anschlag sorgt für eine korrekte Ausrichtung und verhindert ein zu tiefes Einschrauben. Sie ist mit allen Fittings mit Außengewinde gleicher Größe aus unserem Shop kompatibel.
Verbindung ohne Löten, durch einfaches Verschrauben. Die Muffe ist das Grundelement jeder Konstruktion aus Fittings: Mit ihr lässt sich eine Leitung verlängern oder zwei Rohrabschnitte miteinander verbinden. In der Dekoration ist sie das wichtigste Verbindungselement zwischen Gewinderohren.
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldfarbenes Messing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP-Gasgewinde (zylindrisches Gewinde) |
| Abdichtung | Garantiert durch Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Flach und breit an den Innengewindeanschlüssen |
| Form | Sechskant (Verschraubung mit Schlüssel) |
| Ausführung | Innengewinde / Innengewinde (beidseitig, mit Anschlag) |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Abdichtungsart |
| Einsatzbereich | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Einsatzbedingungen und Installation
- Betriebsdruck: PN 16 bar
- Temperatur: Je nach gewählter Abdichtungsart
- Medien: Trinkwasser, Glykolwasser, kompatible Medien
- Installation: Mit moderatem Anzugsmoment anziehen und geeignete Werkstoffe wählen (Gefahr galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser: Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen in Kontakt mit Wasser für den menschlichen Gebrauch.
- 4MS: Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Werkstoffe und Produkte in Kontakt mit Trinkwasser.
Anwendungen und Montagehinweise
Einsatzbereiche
- Sanitärinstallation im Haushalt: Anschluss von Warm- und Kaltwasserinstallationen
- Industrielle Sanitärinstallation: Anlagen gemäß PN 16 bar
- Innendekoration: Bau von Leuchten, Regalen und Handtuchhaltern aus sichtbarem Messing
- DIY und kreatives Heimwerken: individuelle Projekte mit Schraubfittings
Montagehinweise
- Verwenden Sie PTFE-Band (Teflon) oder Hanf, um die Außengewinde abzudichten
- Verwenden Sie für flache Dichtflächen eine Flachdichtung mit einer Mindestdicke von 1 mm
- Mit Gabelschlüssel oder Rollgabelschlüssel anziehen — keine Wasserpumpenzange verwenden, damit das Teil keine Abdrücke bekommt
- Ein moderates Anzugsmoment anwenden — zu festes Anziehen kann das Gewinde beschädigen

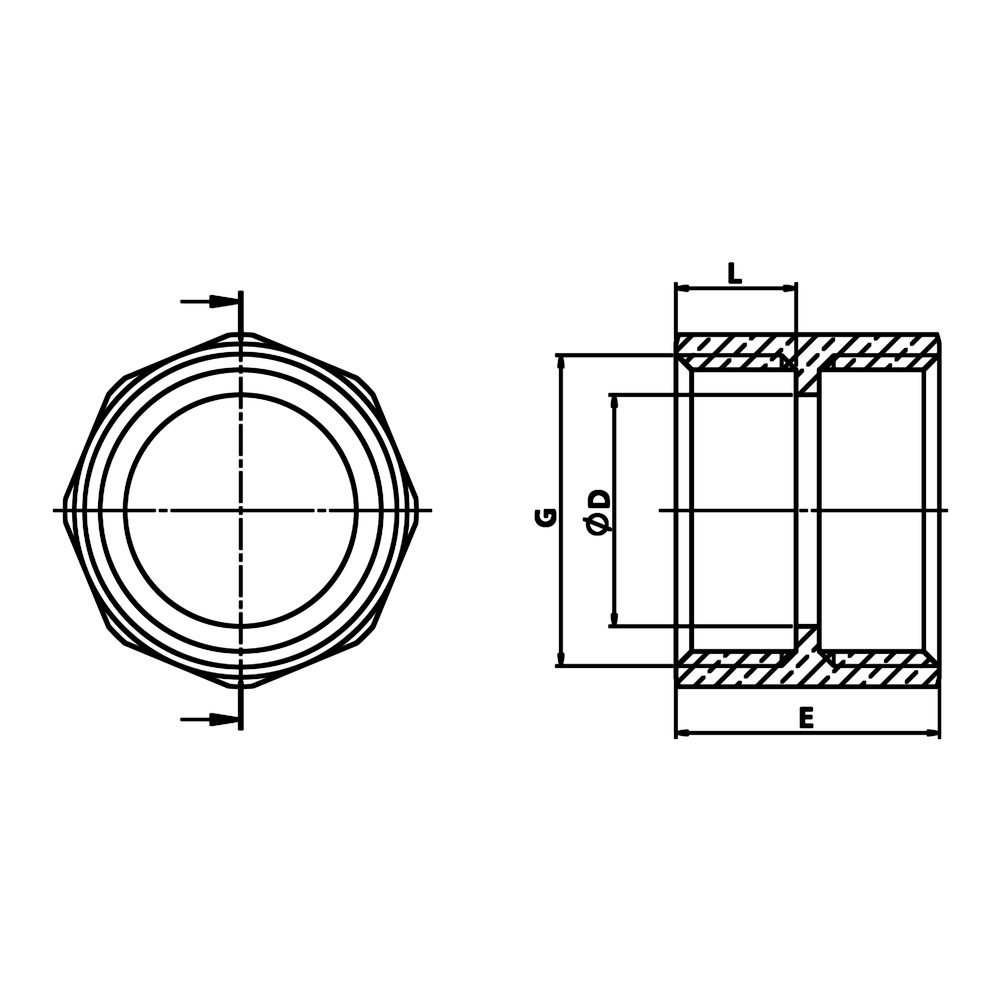

Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.
| G | G (mm) | OD | L | E | S1 |
|---|---|---|---|---|---|
| 1/4" | 8x13 | 8.5 | 8 | 18 | HEX |
| 3/8" | 12x17 | 11 | 8.5 | 19 | HEX |
| 1/2" | 15x21 | 14.5 | 10 | 22 | HEX |
| 3/4" | 20x27 | 19.5 | 11 | 24 | HEX |
| 1" | 26x34 | 25 | 13 | 28.5 | OCT |
| 1"1/4 | 33x42 | 33 | 14 | 30.5 | OCT |
| 1"1/2 | 40x49 | 39 | 15.5 | 34 | OCT |
| 2" | 50x60 | 50 | 17 | 37 | OCT |
Größenentsprechungen
Diese Muffe ist in den folgenden Größen erhältlich. In dieser Tabelle finden Sie die Entsprechung zwischen Millimetern, Zoll und DN.
| Größe (mm) | 8x13 | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|---|
| Zoll | 1/4'' | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Rohr-Außendurchm. | 13 mm | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |

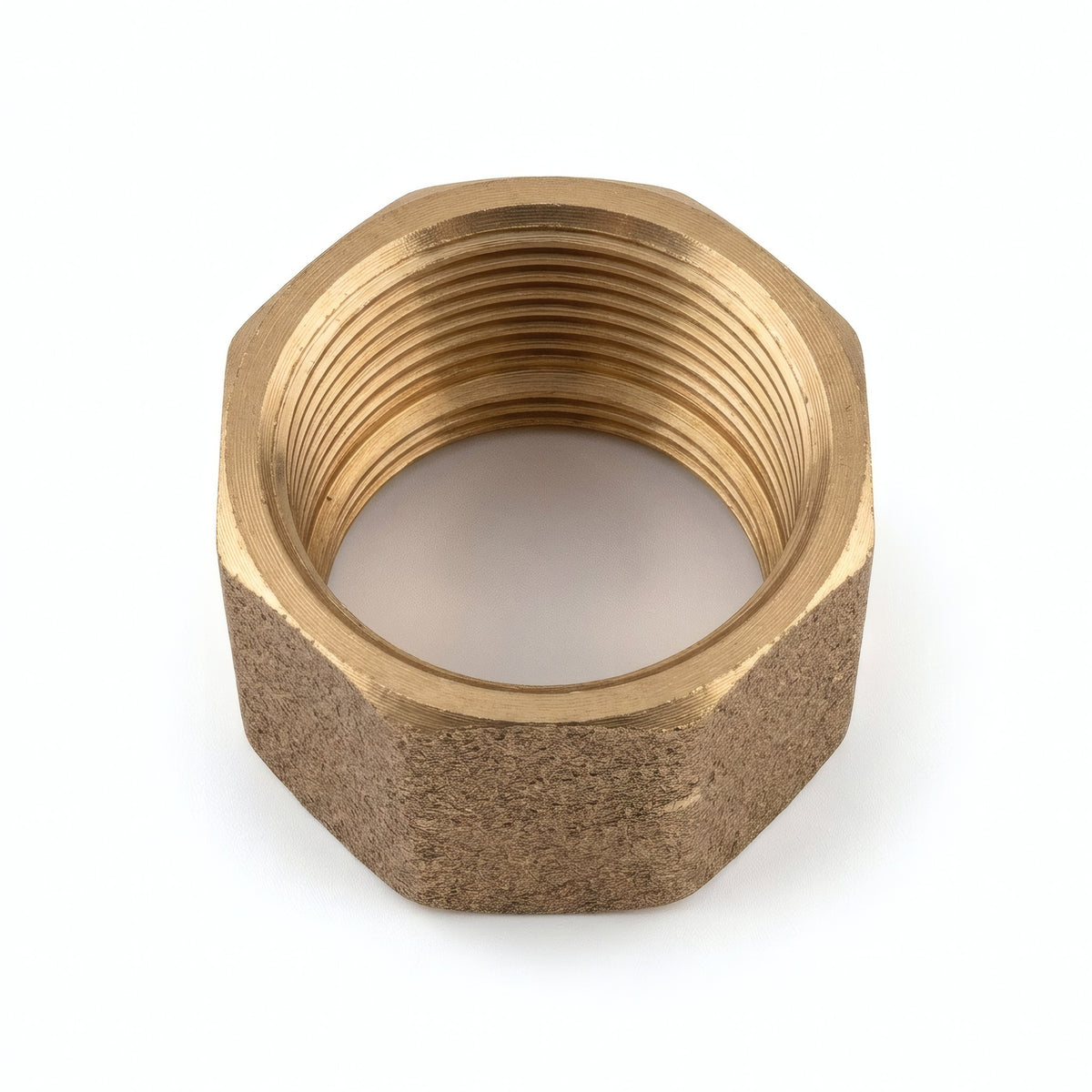

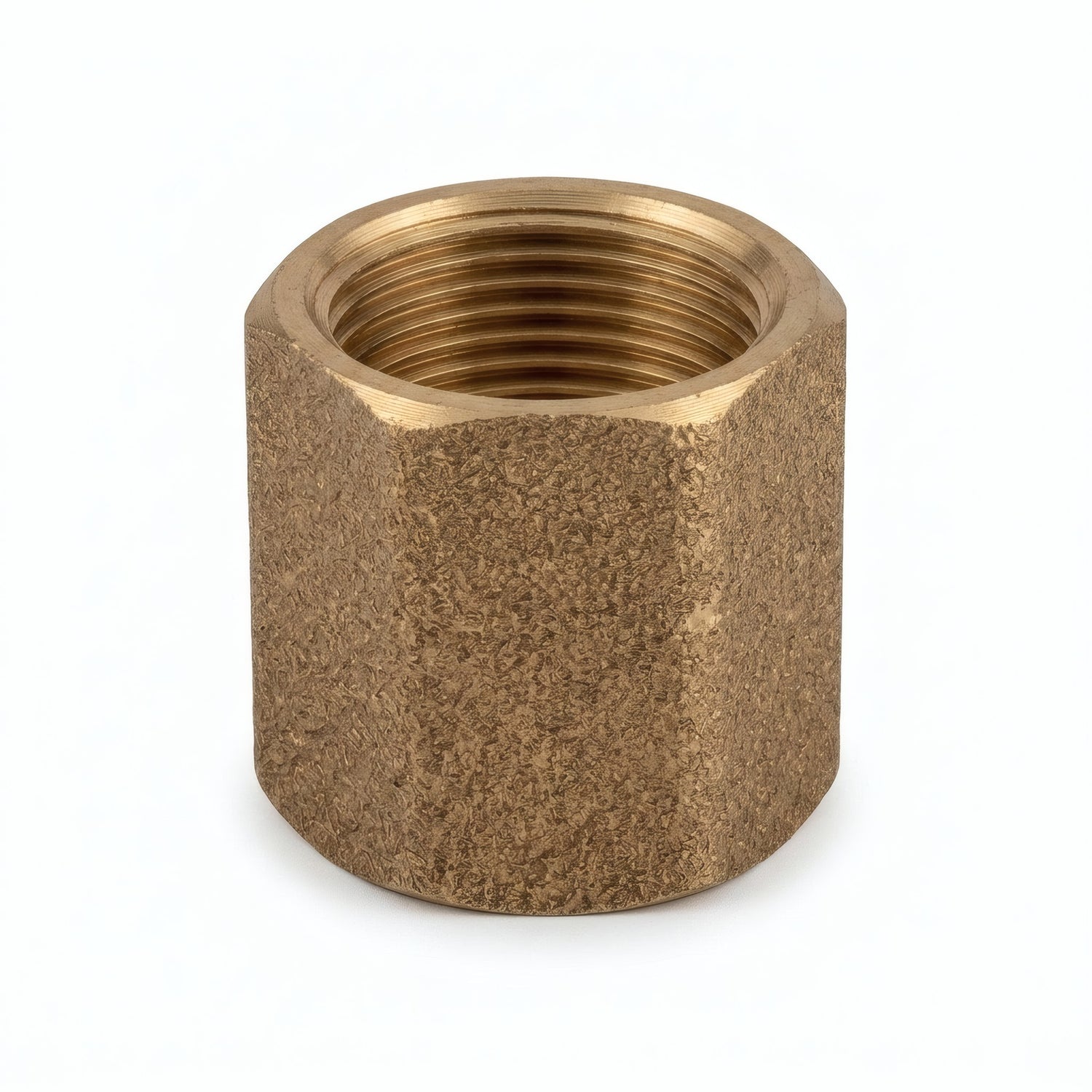

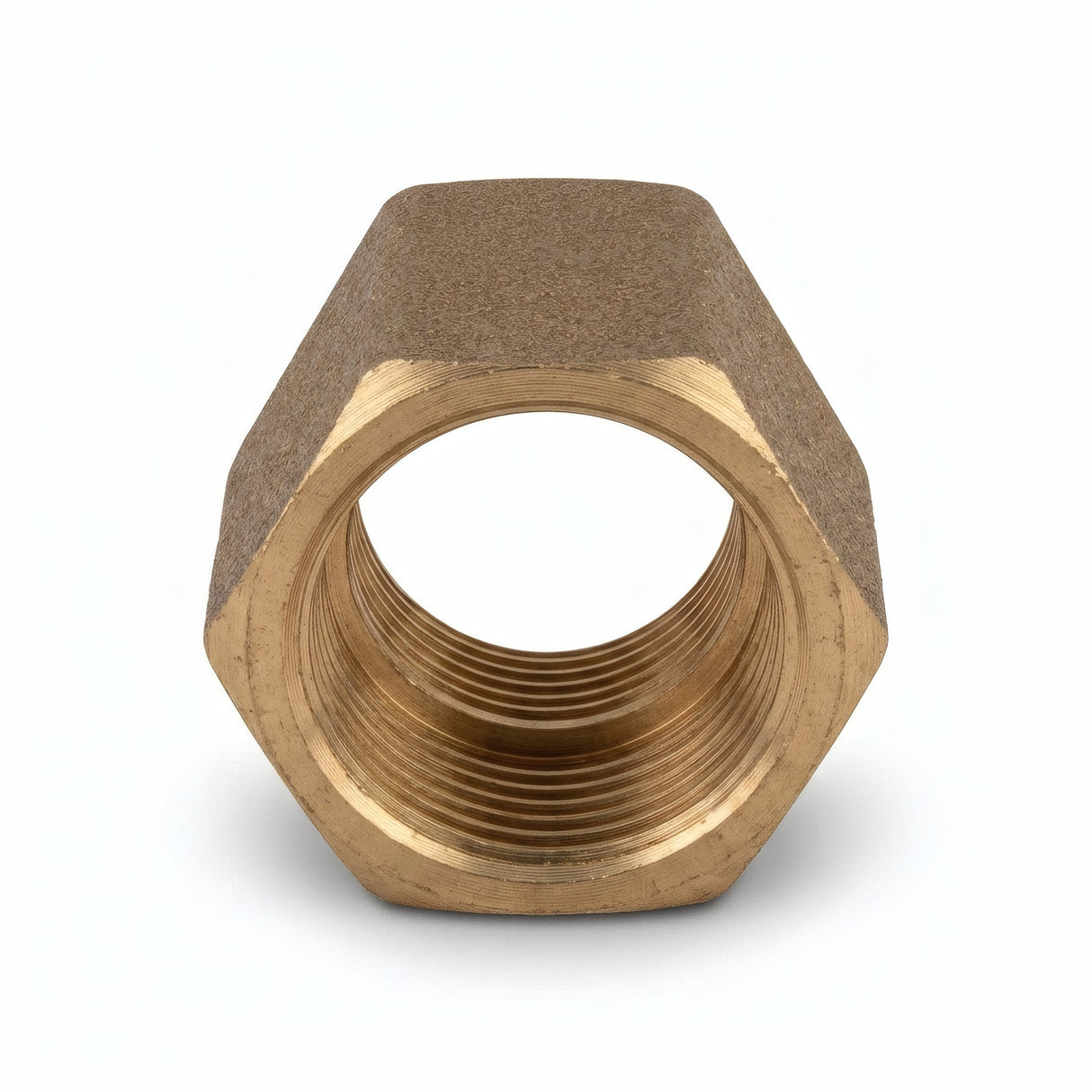

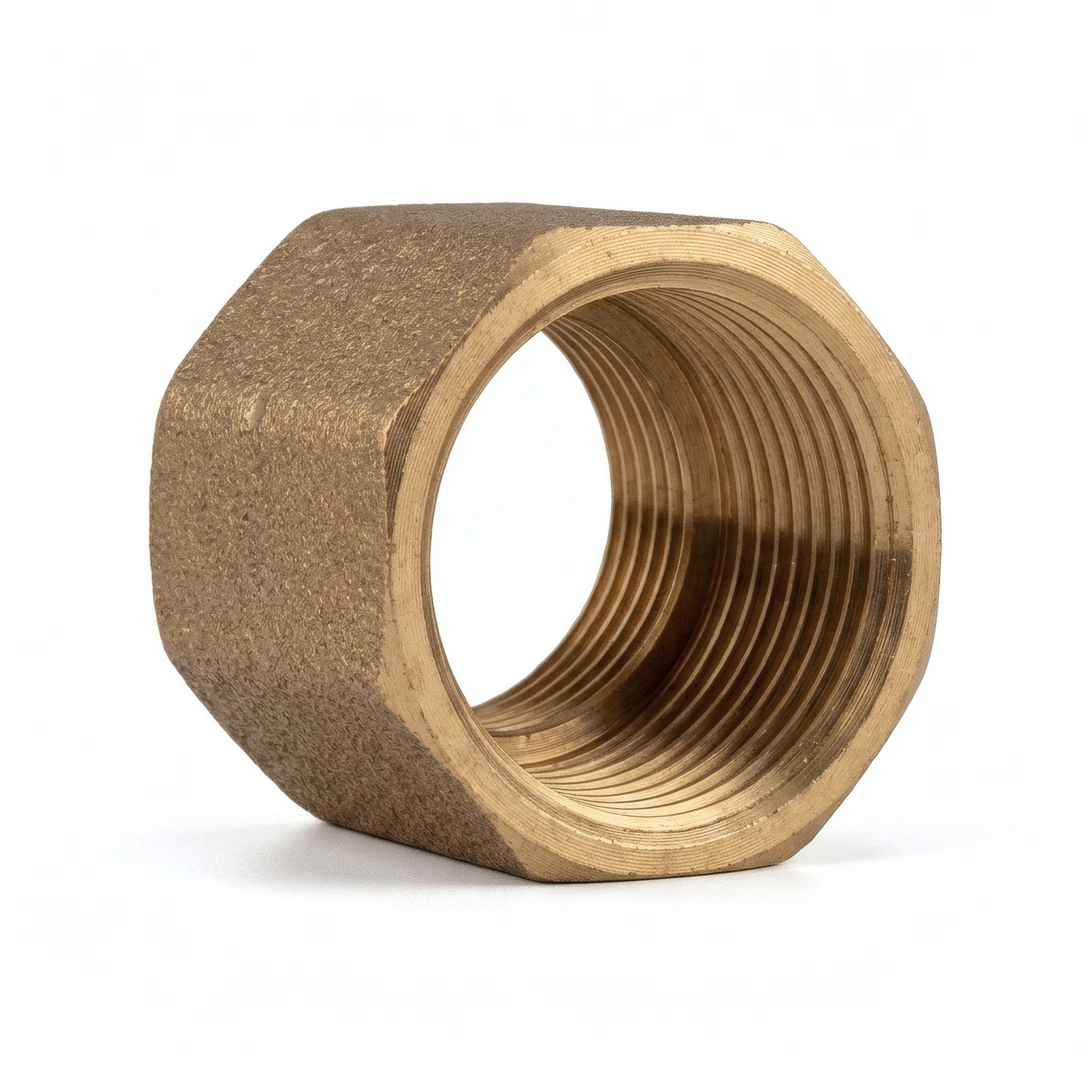

Das Aussehen des Teils kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
