Gegenmutter Temperguss schwarz

• Material : Schwarzer Temperguss
• Farbe : Grau / Dunkelgrau

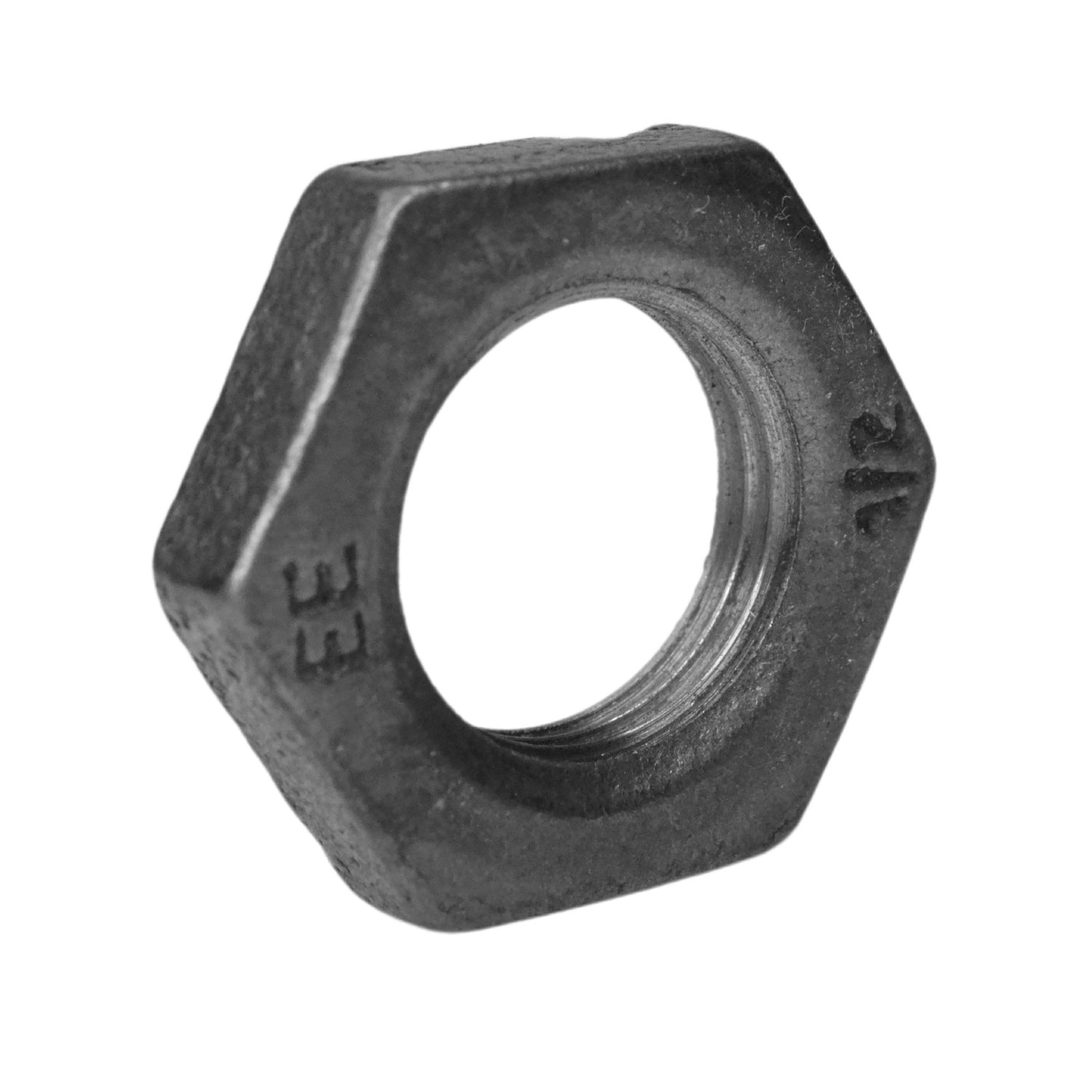

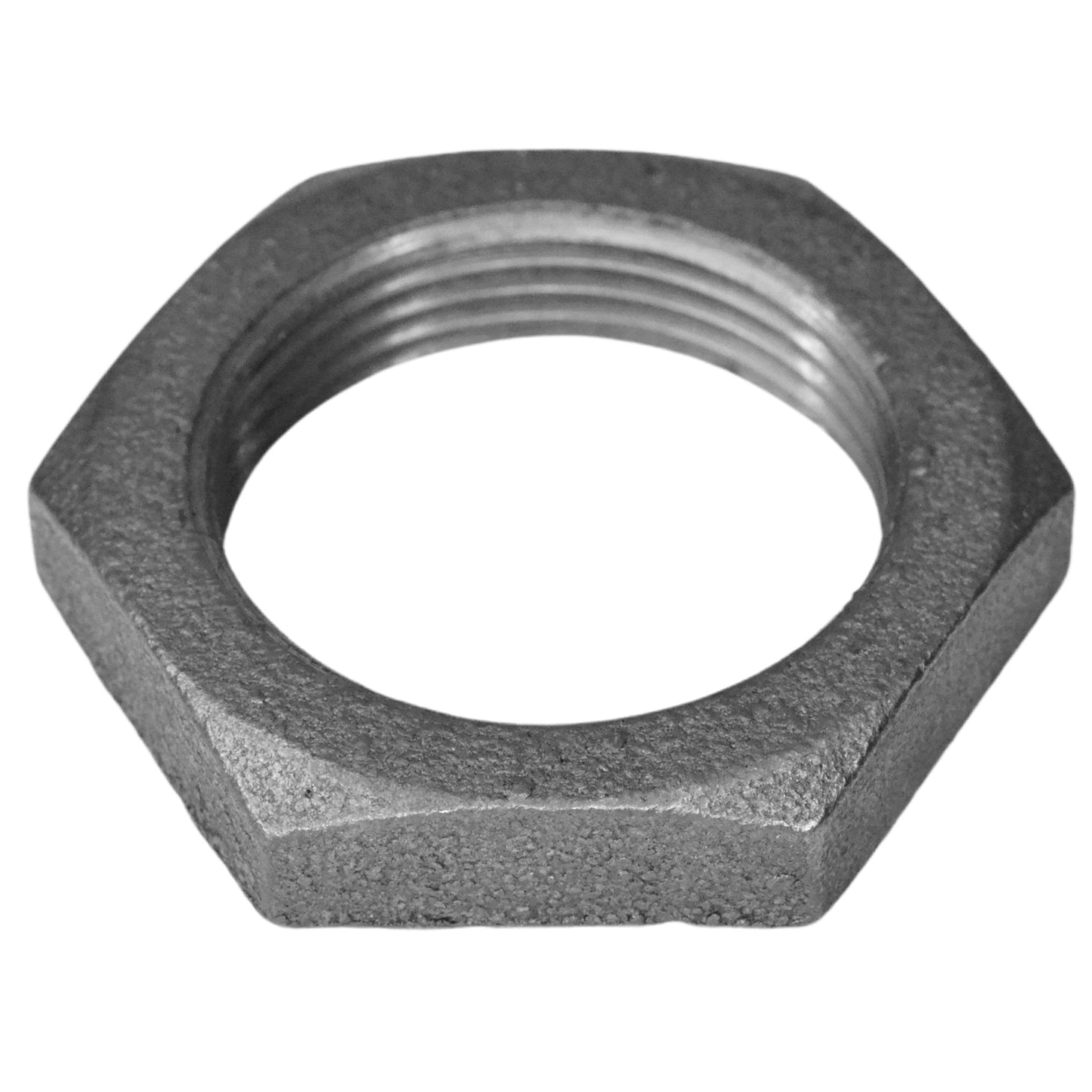

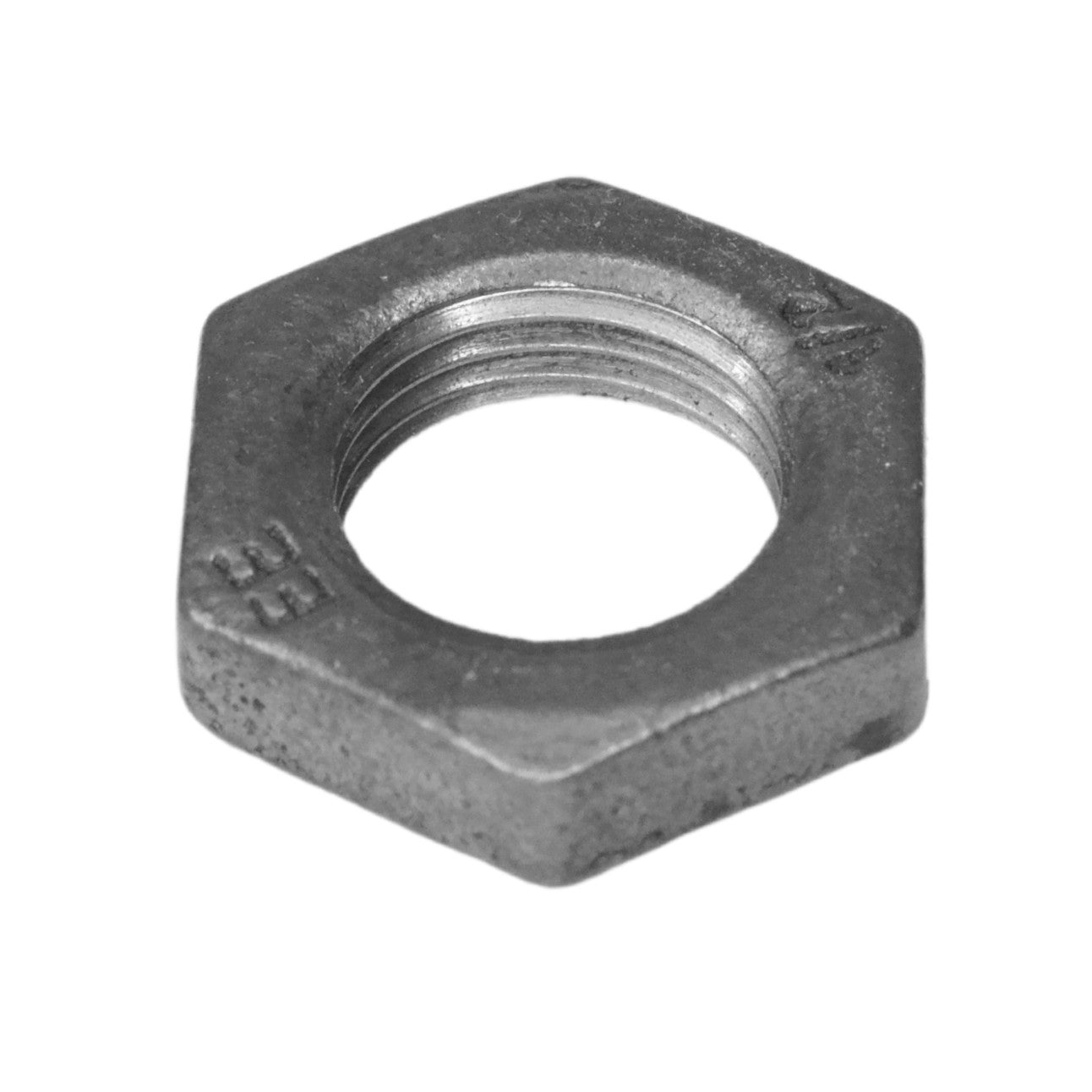

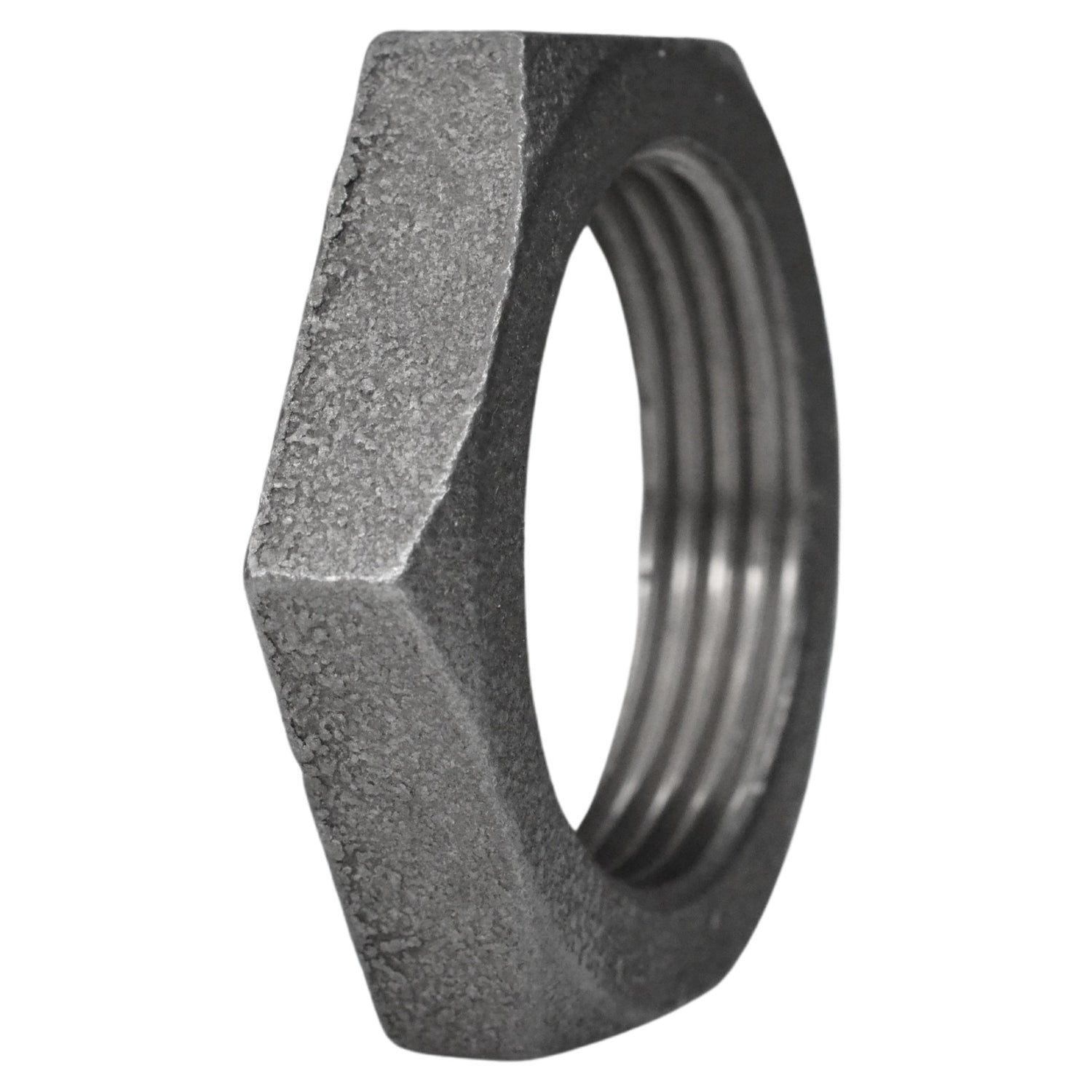

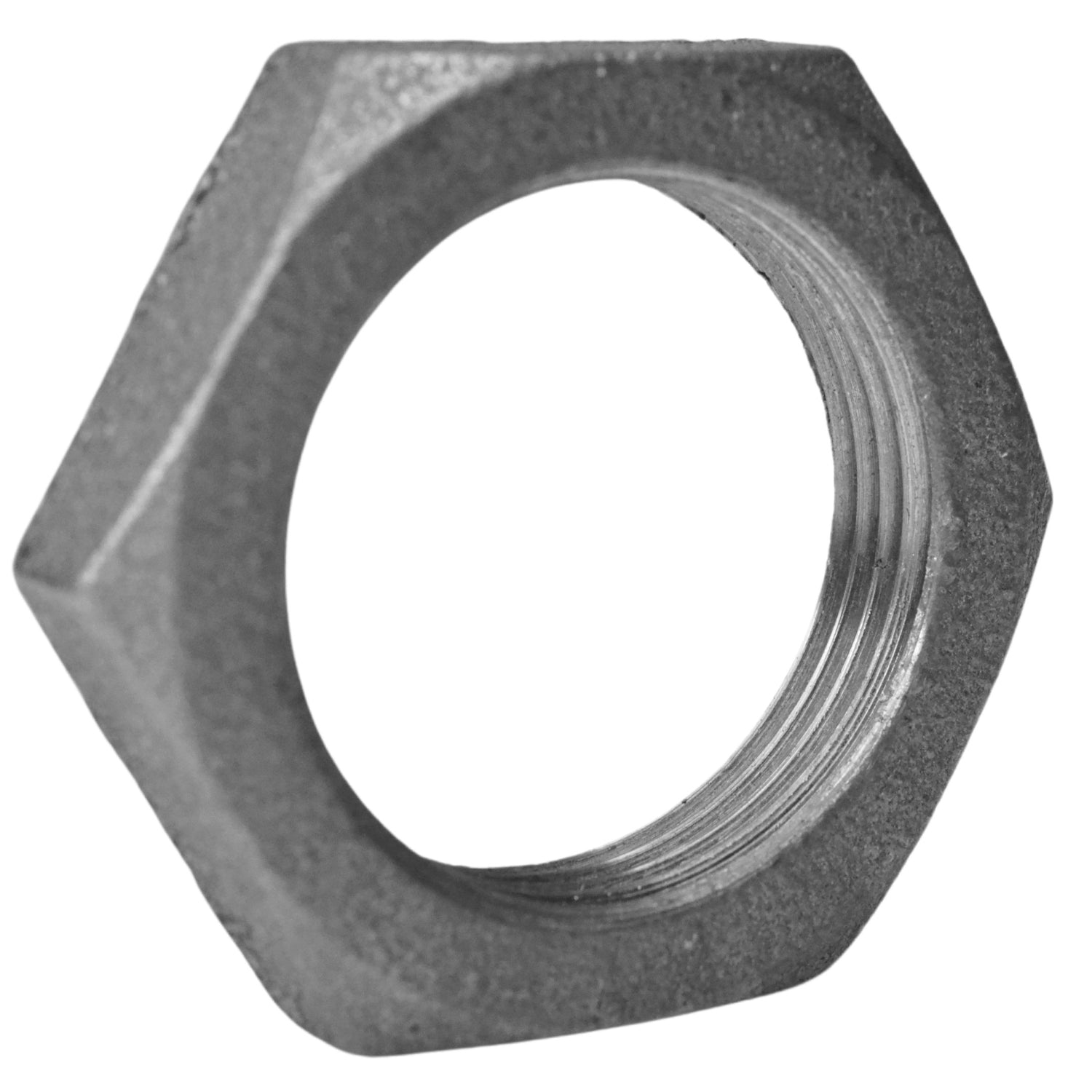

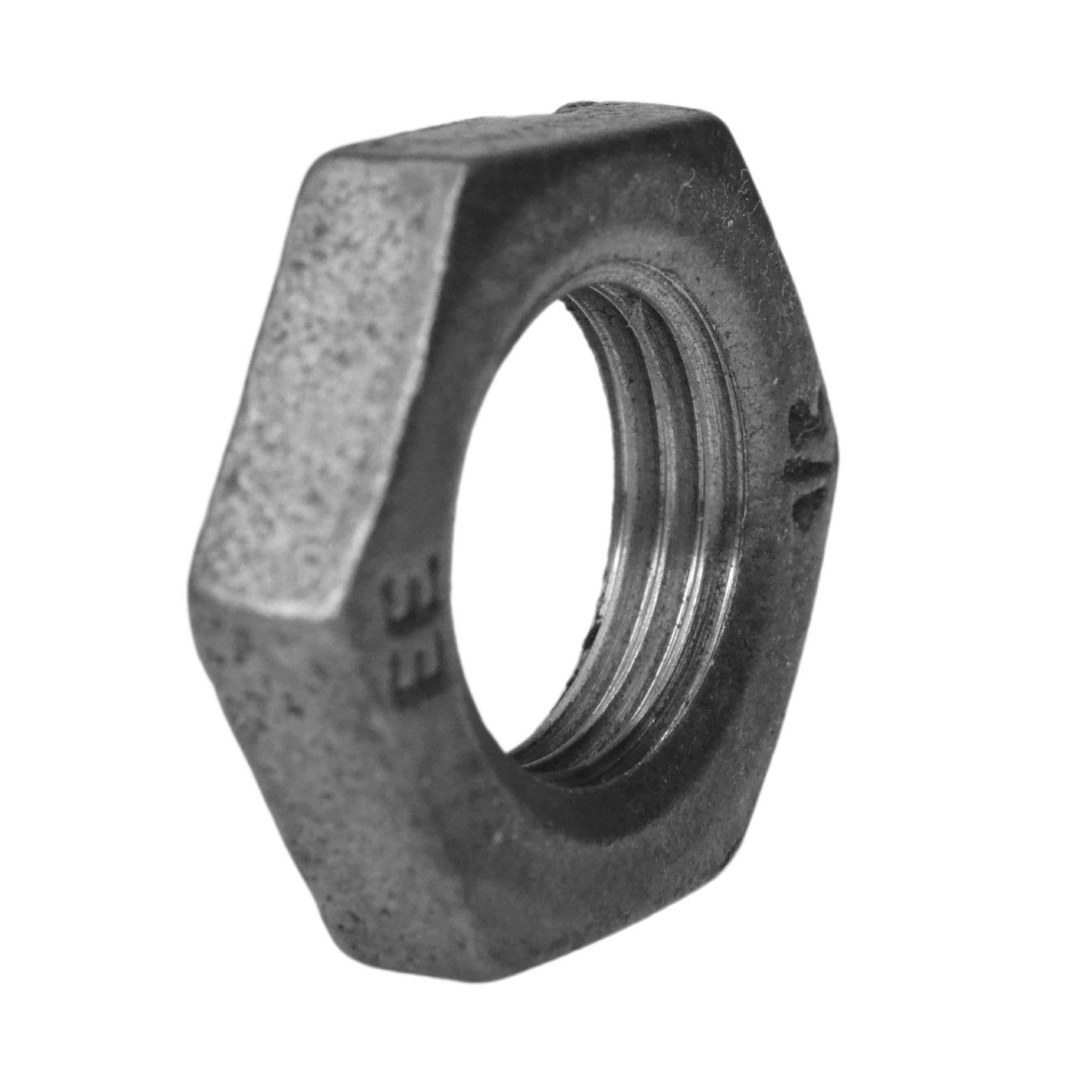

Die Gegenmutter aus schwarzem Temperguss (Ref. 312) ist eine ausgesparte Sechskantmutter, die auf ein Außengewinde geschraubt wird, um ein Fitting in Position zu sichern. Sie verhindert unbeabsichtigtes Lösen durch Vibrationen oder thermische Belastungen.

Wozu dient eine Gegenmutter?

In der Sanitärtechnik müssen manche Fittings (Nippel, Verlängerung, Ventil…) nach dem Anziehen fixiert werden. Die Gegenmutter wird gegen das Innengewinde-Fitting geschraubt, in dem das Außengewinde steckt: Beide Teile blockieren sich gegenseitig. Dieses Doppelsicherungsprinzip ist unverzichtbar bei Installationen mit Vibrationen oder Temperaturwechseln.

Bei Industrie-Deko kann die Gegenmutter auch als ästhetisches Element oder Anschlag auf einem Gewinderohr dienen.

Technische Daten

• Norm : Herstellung gemäß EN 10242 und ISO 49. Temperguss EN-GJMW-400-5 (nach EN 1562).
• Gewinde : Zylindrisches Innengewinde (Rp), nach ISO 7-1 (BSP).
• Zuverlässigkeit : 100% dichtheitgeprüft.
• Material : schwarzer Temperguss
• Farbe : Dunkelgrau

Einsatzbedingungen

• Max. Temperatur : 155°C (Wasser).
• Kompatibilität : Trinkwasser, Abwasser, Gas, Dampf, nicht korrosive Flüssigkeiten.

Abmessungen

Scrollen Sie die Tabelle horizontal, um alle Maße zu sehen.

Größe (Zoll)	DN	Ø innen×außen (mm)	a (mm)	e ca. (mm)	s (mm)	Gewicht (kg)
1/4"	DN8	8×13	6	22	19	0,013
3/8"	DN10	12×17	8	28	24	0,021
1/2"	DN15	15×21	8	37	32	0,028
3/4"	DN20	20×27	9	42	36	0,033
1"	DN25	26×34	10	53	46	0,065
1"1/4	DN32	33×42	11	62	54	0,095
1"1/2	DN40	40×49	12	68	60	0,110
2"	DN50	50×60	13	86	75	0,170
2"1/2	DN65	65×76	19	110	95	0,364
3"	DN80	80×90	22	120	105	0,421
4"	DN100	102×115	—	—	—	0,960

a = Höhe. e = Eckmaß. s = Schlüsselweite.
