Manometer axial, Edelstahl, Silikonfüllung

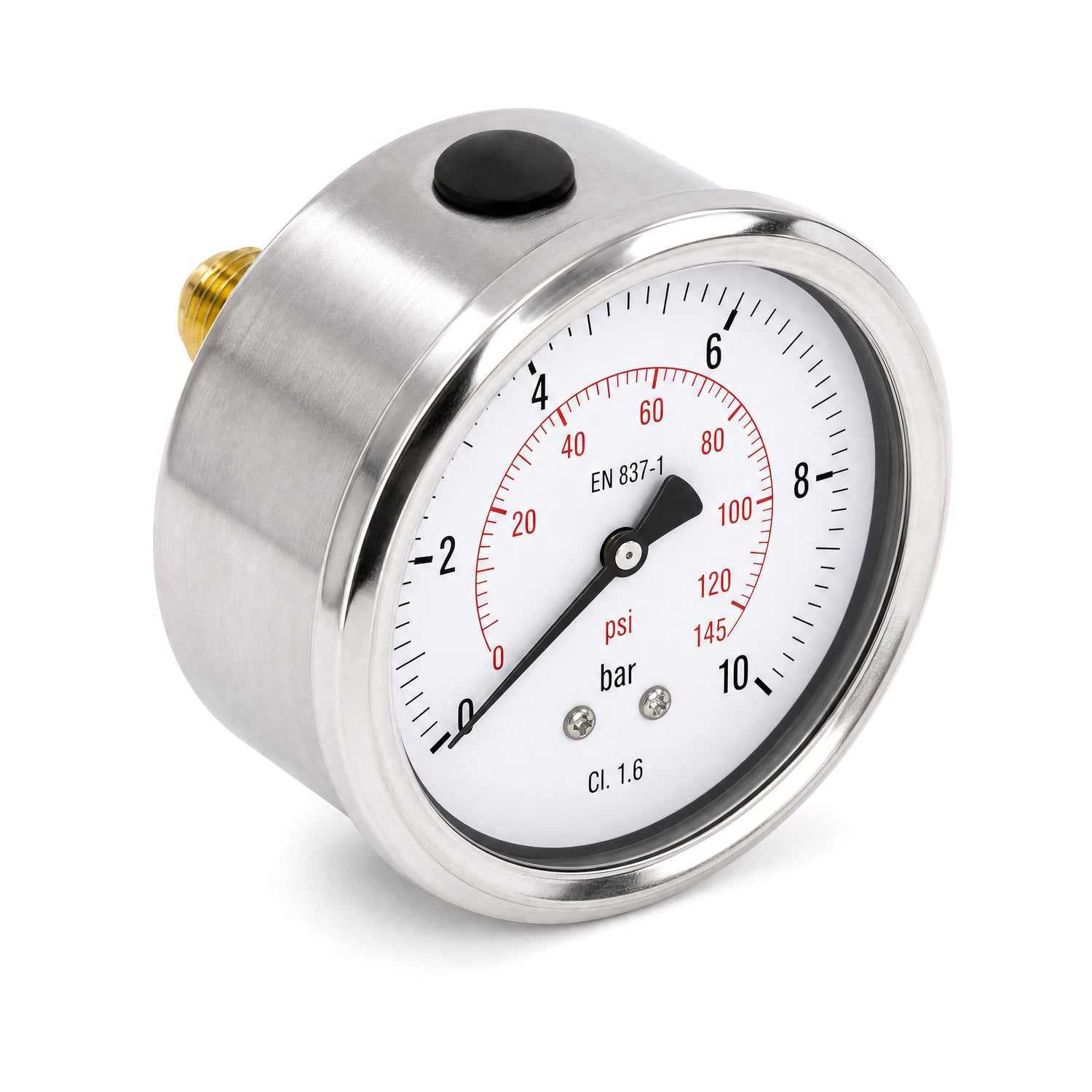

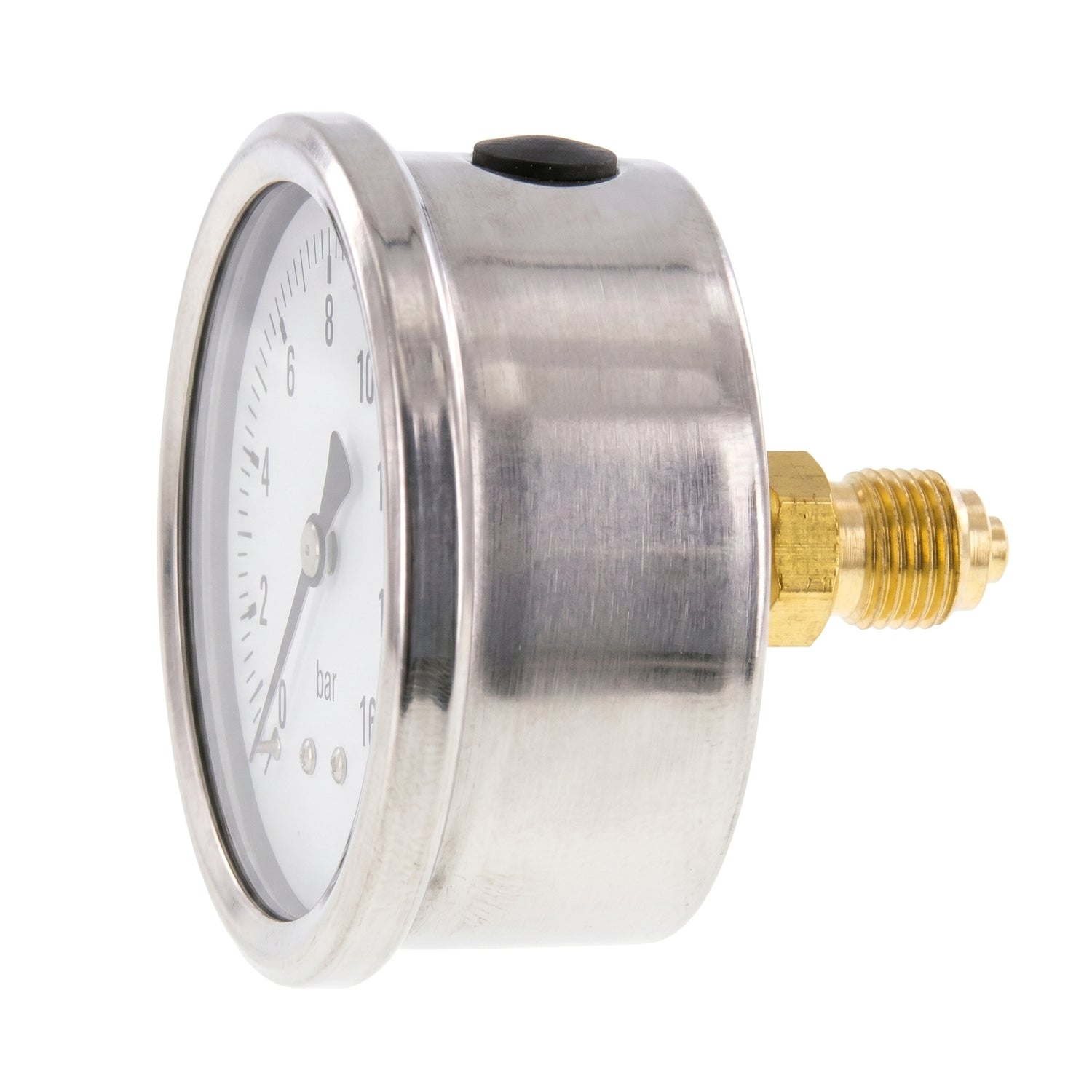

Manometer axial, Edelstahl, Silikonfüllung — Ø63 und Ø100
Dieses Manometer kombiniert den Anschluss hinten (axial) für den Durchgangseinbau mit einer Silikonfüllung im Gehäuse aus Edelstahl 304 für den Einsatz an vibrierenden Geräten: Druckerhöhungsanlage im Schrank, gekapselte Pumpe, Werkbank, Landmaschine.
Die Dämpfungsflüssigkeit — dasselbe Prinzip wie beim Glyzerinmanometer — beruhigt den Zeiger; der Hersteller sieht diese Baureihe für Anwendungen mit Vibrationen oder in feuchter Umgebung (Kondensation) vor. EN 837-1, Genauigkeitsklasse 1,6, bar/psi-Skala hinter Glas, Messing-Messwerk mit Rohrfeder aus Kupfer, Einzelprüfung an 5 Messpunkten. Zwei Durchmesser: Ø63 (G1/4) und Ø100 (G1/2).
0-6 oder 0-10 bar?
- 0 bis 6 bar — feine Ablesung im Niederdruck: Druckminderer, zwischen 2 und 4 bar geregelter Kreis.
- 0 bis 10 bar — Hauswasserwerke, Kompressoren und übliche Netze: Der Betriebsdruck bleibt im empfohlenen Bereich (max. 75 % vom Endwert statisch, 65 % dynamisch).
Montage und Anschluss

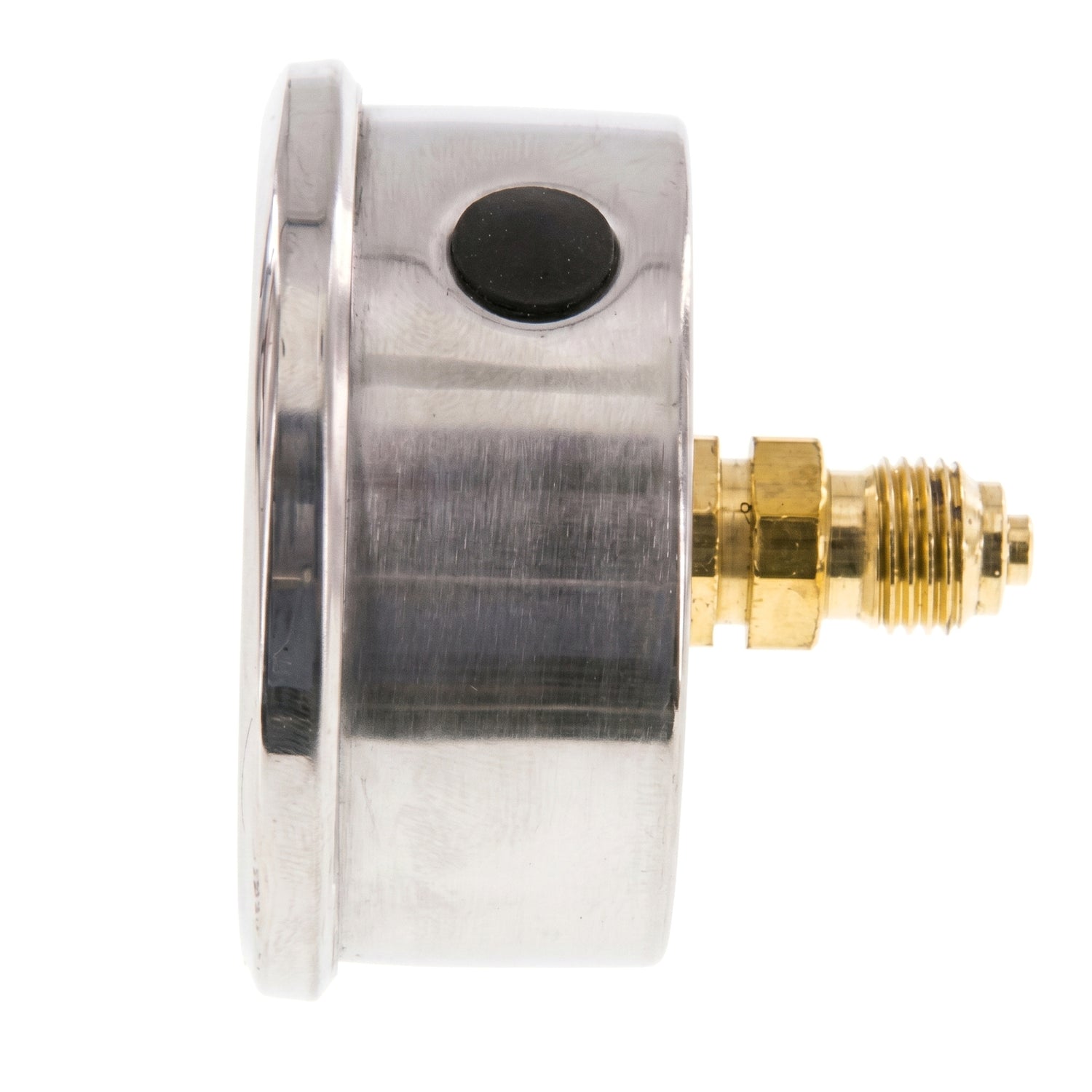

Der Messinganschluss hat ein zylindrisches BSPP-Außengewinde (ISO 228-1): Er wird in jede Muffe gleicher Größe eingeschraubt — T-Stück, Muffe, Verteiler oder Ventil. Die Abdichtung erfolgt am Gewinde (PTFE-Band oder Hanf). Immer an den Schlüsselflächen mit einem Maulschlüssel anziehen, niemals am Gehäuse.
Ist die vorhandene Muffe größer als das Manometergewinde, schafft ein Reduzierstück A/I Abhilfe: zum Beispiel ein Reduzierstück 1/2" > 1/4", um ein 1/4"-Manometer auf ein 1/2"-T-Stück zu montieren. In drei Ausführungen erhältlich: Reduzierstück Temperguss schwarz, Reduzierstück verzinkt oder Reduzierstück Messing.
Für die klassische Montage auf T-Stück oder Verteiler (Anschluss unten): Manometer radial aus Edelstahl mit Silikonfüllung. Für eine Schalttafel ohne Vibrationen: Manometer axial mit ABS-Gehäuse.
Abmessungen (mm)
| Anzeige | A — Gewinde | ØD | ØE | L | M | SW | Gewicht |
|---|---|---|---|---|---|---|---|
| Ø63 | 1/4" | 68 | 61,5 | 57,5 | 28 | 14 | 196-228 g |
| Ø100 | 1/2" | 109 | 98,5 | 73 | 37 | 22 | 602 g |
Technische Daten
| Merkmal | Wert |
|---|---|
| Norm | EN 837-1 (Rohrfedermanometer) |
| Genauigkeitsklasse | 1,6 (±1,6 % vom Skalenendwert) |
| Anzeige | Doppelskala bar / psi |
| Messwerk | Messing, Rohrfeder aus Kupfer („C“-Form) |
| Anschluss | Messing, zylindrisches Außengewinde BSPP (ISO 228-1) |
| Gehäuse | Edelstahl 304 |
| Dämpfungsflüssigkeit | Silikonfüllung |
| Sichtscheibe | Glas |
| Umgebungstemperatur | -40 °C / +65 °C |
| Zulässige Überlast | 75 % vom Skalenendwert statisch, 65 % dynamisch |
| Qualitätskontrolle | 100 % der Geräte an 5 Messpunkten geprüft |
| Verpackung | Einzelkarton |
Medien und Einsatzgrenzen
- Zulässige Medien: alle mit Messing und Kupfer verträglichen Medien (Wasser, Druckluft…), ausgenommen hochviskose oder kristallisierende Medien sowie gefährliche oder regulierte Stoffe (Sauerstoff, Gas, Brennstoffe, toxische Stoffe…).
- Silikonfüllung: geeignet für Anwendungen mit Vibrationen oder in feuchter Umgebung (Kondensation) — genau dort, wo trockene Manometer unzulässig sind.
- Umgebungstemperatur: -40 °C bis +65 °C.
