Verschraubung Winkel A/I Messing
Versand und Lieferung
Versand und Lieferung
| Produkttyp | Lieferart | Vorbereitungszeit | Transportzeit | Lieferzeit |
|---|---|---|---|---|
| Alle Teile | Abholpunkt | 0 bis 3 Tage | 3 bis 6 Tage | 3 bis 9 Tage |
| Alle Teile | Nach Hause | 0 bis 3 Tage | 2 bis 3 Tage | 2 bis 6 Tage |
| Rohre > 90cm | Nach Hause | 0 bis 3 Tage | 2 bis 3 Tage | 2 bis 6 Tage |
| Rohre > 200cm | Nach Hause | 0 bis 3 Tage | 2 bis 3 Tage | 2 bis 6 Tage |
| Montierte Produkte | Nach Hause und Abholpunkt | 0 bis 5 Tage | (siehe Methoden) | 2 bis 11 Tage |
* Rohre, die länger als 90cm sind, können nicht an einem Abholpunkt geliefert werden
Die Lieferung ist kostenlos ab einem Bestellwert von 200€ für den Abholpunkt
Für eine Bestätigung der Lieferzeiten bei speziellen Produkten senden Sie uns bitte eine Nachricht
Verschraubung Winkel A/I Messing
Raccord union coude M/F aus Messing, combinant un coude à 90° et un Fitting union demontierbar en une seule pièce. Permet un changement de direction avec possibilité de DeMontage rapide. Norm ISO 228-1 BSPP.
Beschreibung der Verschraubung Winkel AG/IG aus Messing
Ce Fitting deux-en-un associe la fonction de coude 90° et celle de Fitting union demontierbar. L'Überwurfmutter intégré permet de déconnecter facilement la section coudée sans déplacer les Leitungs adjacentes.
Particulièrement utile pour le Anschluss de robinetterie murale, de radiateurs ou d'appareils sanitaires nécessitant un changement de direction et un accès pour l'Wartung. Le Außengewinde-Seite se schraubt dans un Fitting mit Innengewinde, le Innengewinde-Seite accueille un Fitting mit Außengewinde.
Technische Eigenschaften
| Material | Laiton CW617N - 4MS |
| Farbe | Goldenes Messing |
| Nenndruck | PN 16 bar |
| Norme de Gewinde | ISO 228-1 - BSPP Gaz (Gewinde cylindrique) |
| Dichtung | Par konische Dichtfläche métal sur métal (sans joint) |
| Form | 6-Kant (Einschrauben à la clé) |
| Art | Mâle (mit Gewinde) / Femelle (Innengewinde) avec Überwurfmutter |
| Winkel | 90° |
| Typ | Union coude demontierbar à konische Dichtfläche |
| Kompatible Fluide | Trinkwasser, Glykolwasser, kompatible Fluide |
| Temperatur | Selon le type d'Dichtheit choisi |
| Verwendung | Adduction d'eau potable, Sanitärinstallation générale, CVC |
Nutzungs- und Installationsbedingungen
- Betriebsdruck : PN 16 bar
- Temperatur : Selon le type d'Dichtheit choisi
- Fluide : Trinkwasser, Glykolwasser, kompatible Fluide
- Installation : Appliquer un couple de Anzugsdrehmoment modéré et choisir des matériaux adaptés (risque de corrosion galvanique). Plats de maintien adaptés aux clés du marché.
Zertifizierungen und Konformität
- Trinkwasser : Konform mit dem Erlass du 25 Juin 2020 relatif aux matériaux et produits métalliques destinés aux Installationen en contact avec l'eau destinée à la consommation humaine.
- 4MS : Konform mit den 4MS-Anforderungen — Harmonisation des règles de certification européennes pour les matériaux et produits en contact avec l'eau potable.
Anwendungen und Einbauhinweise
Verwendungen
- Hausinstallation : Anschluss d'Installationen eau chaude et froide
- Industrieinstallation : Installationen conformes PN 16 bar
- Inneneinrichtung : création de luminaires, étagères, porte-serviettes en sichtbarem Messing
- Heimwerken und kreatives DIY : projets sur mesure avec Fittings à schrauben
Einbauhinweise
- L'Dichtheit est assurée par konische Dichtfläche métal sur métal — aucun joint n'est nécessaire
- Serrez à la Gabelschlüssel ou Rollgabelschlüssel — ne pas utiliser de pince multiprise pour éviter de marquer la pièce
- Appliquer un couple de Anzugsdrehmoment modéré — un Anzugsdrehmoment excessif peut endommager la konische Dichtfläche
Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders angegeben.
| O | O (mm) | G1 | G2 | E1 | E2 | L1 | L2 | L3 | H | S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 12x17 | 16 | 15 | 46 | 18 | 11 | 9 | 9 | 55 | 25 | 21 |
| 1/2" | 15x21 | 20 | 19 | 51 | 22 | 12 | 10 | 11 | 63 | 30 | 25 |
| 3/4" | 20x27 | 26 | 25 | 61 | 26 | 13 | 12 | 11 | 74 | 37 | 31 |
| 1" | 26x34 | 33 | 30 | 68 | 34 | 14 | 13 | 17 | 83 | 46 | 37 |
| 1"1/4 | 33x42 | 42 | 39 | 82 | 40 | 17 | 15 | 21 | 100 | 52 | 48 |
Größenentsprechungen
Ce Fitting union coude est in folgenden Größen erhältlich. Utilisez ce tableau pour trouver la correspondance entre millimètres, pouces et DN.
| Größe (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 |
|---|---|---|---|---|---|
| Zoll | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 |
| Rohraußendurchm. | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm |

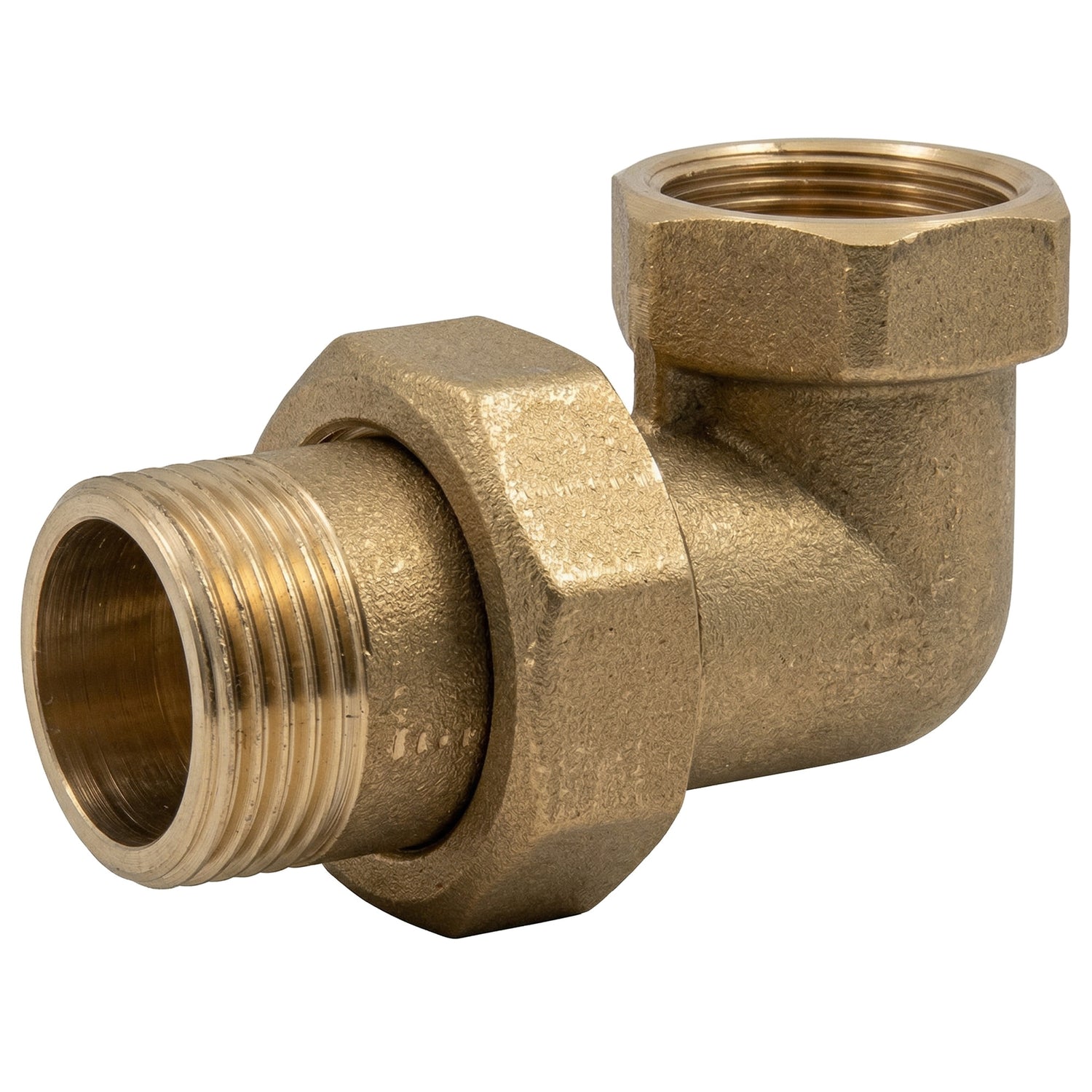

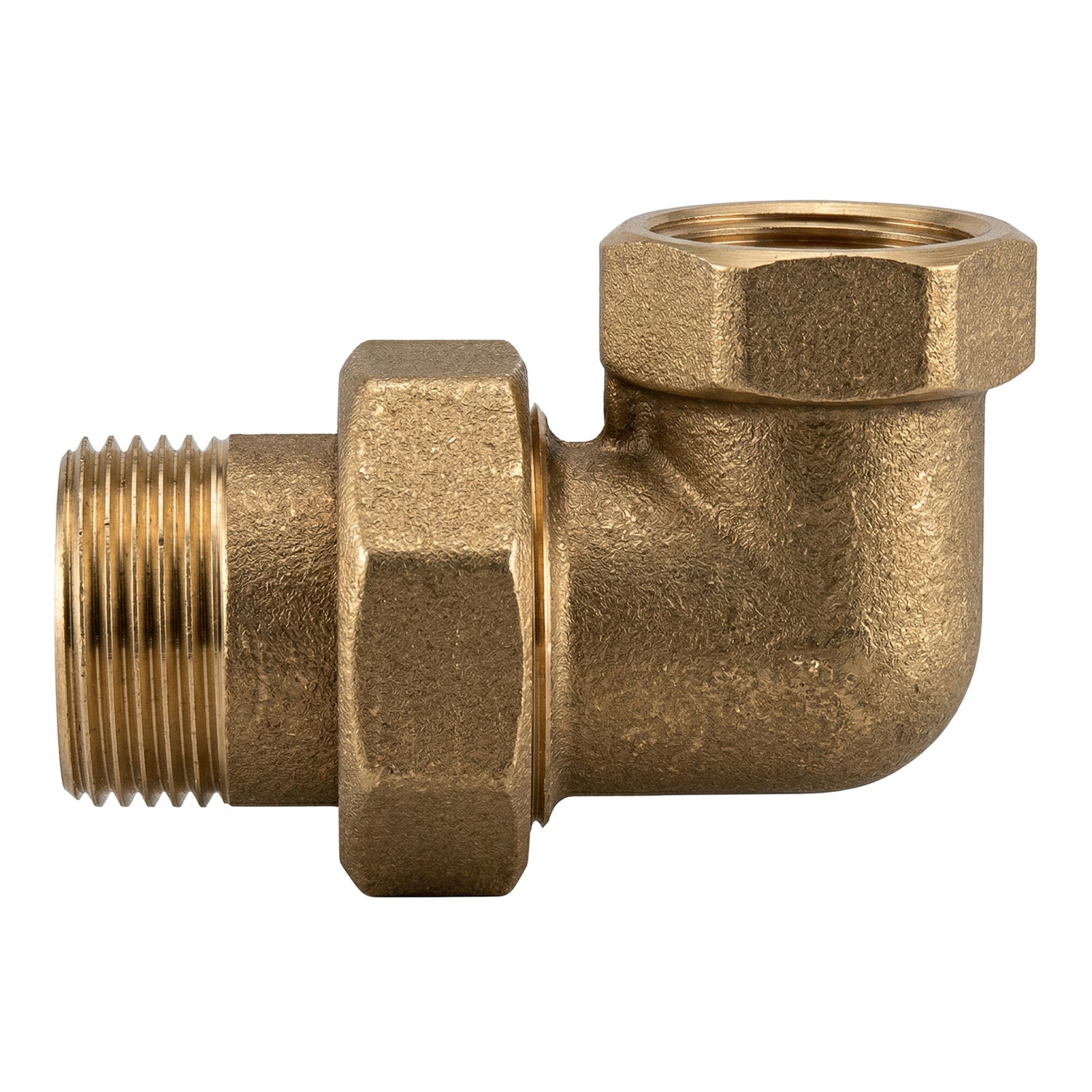

Das Aussehen des Teils kann je nach Lagerbestand variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
