Manometer axial, ABS-Gehäuse, trocken
Manometer axial, ABS-Gehäuse, trocken — Ø40 bis Ø63

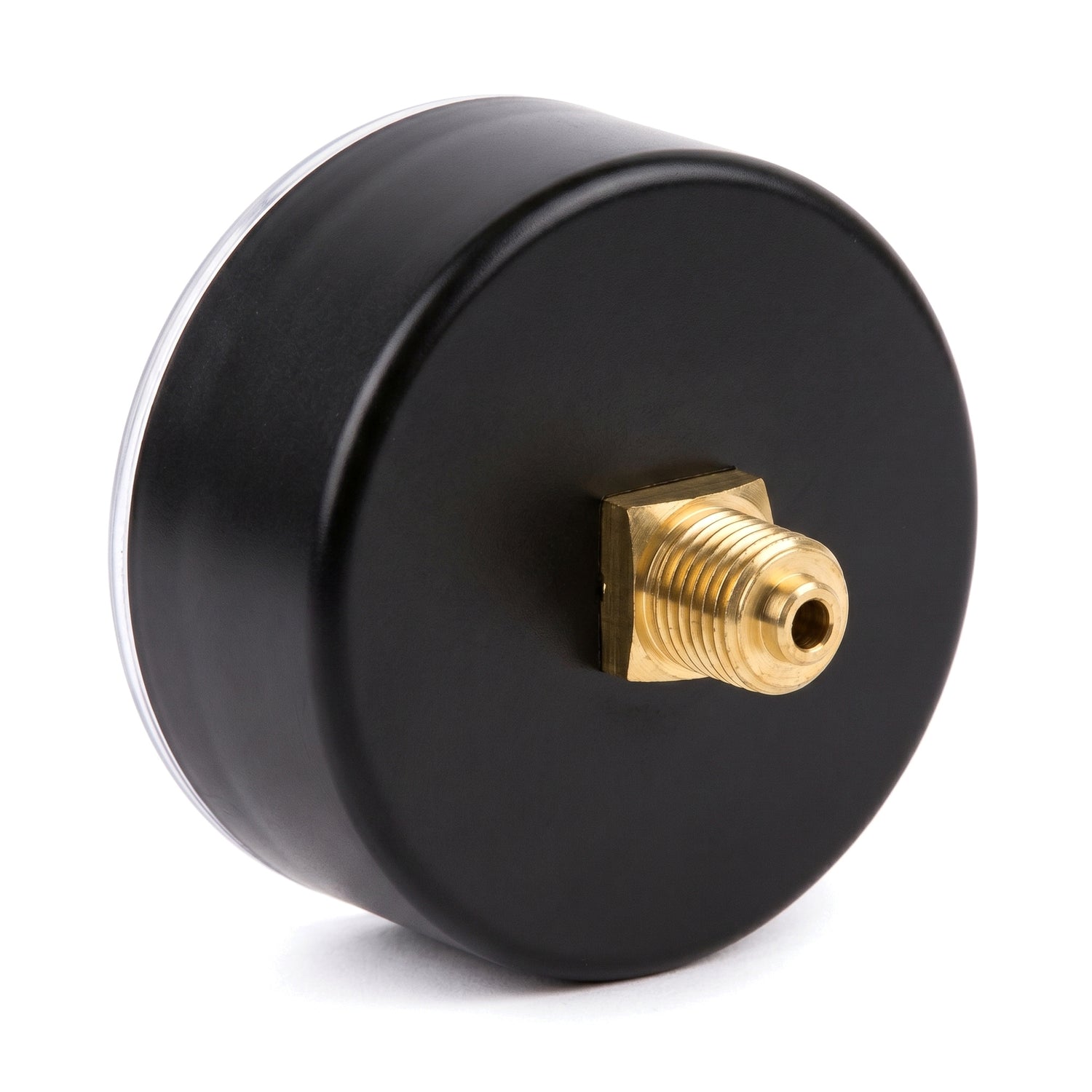

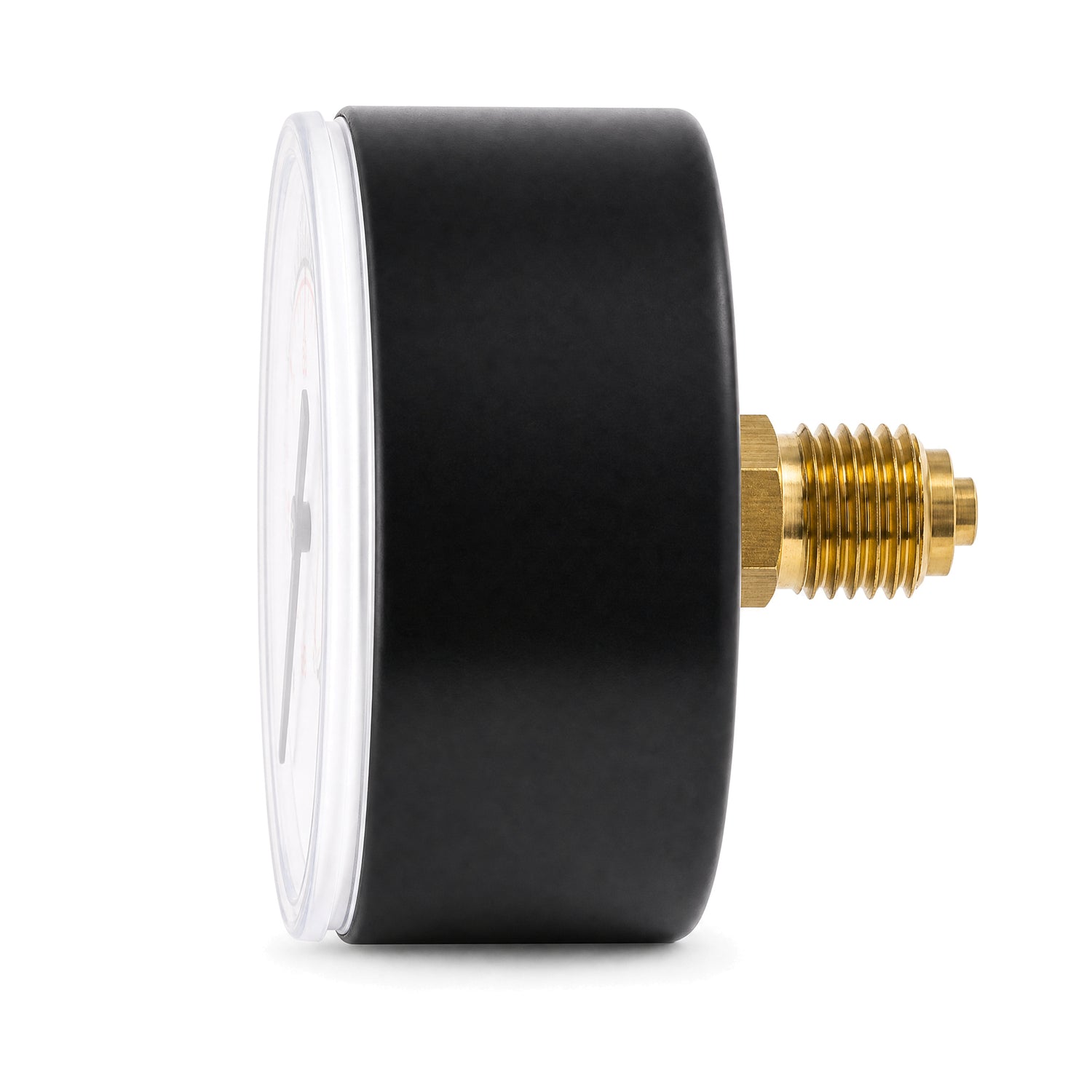

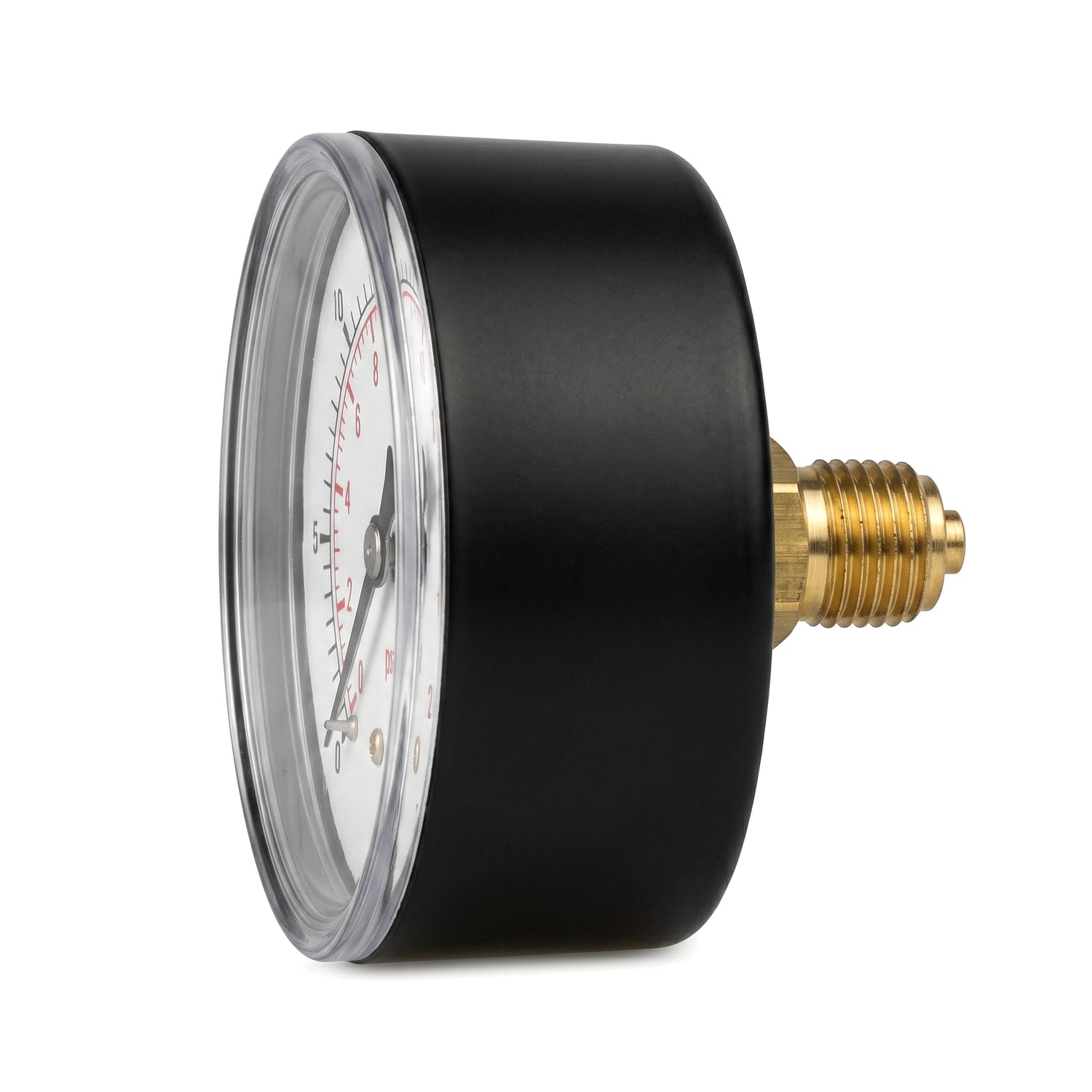

Beim axialen Manometer tritt der Messinganschluss hinten am Gehäuse aus, in der Achse der Anzeige. Diese Bauform ist für die Schalttafelmontage gemacht: Der Anschluss durchquert die Wand eines Technikschranks, die Platte eines Kompressors oder einer Maschine — sichtbar bleibt nur die Anzeige.

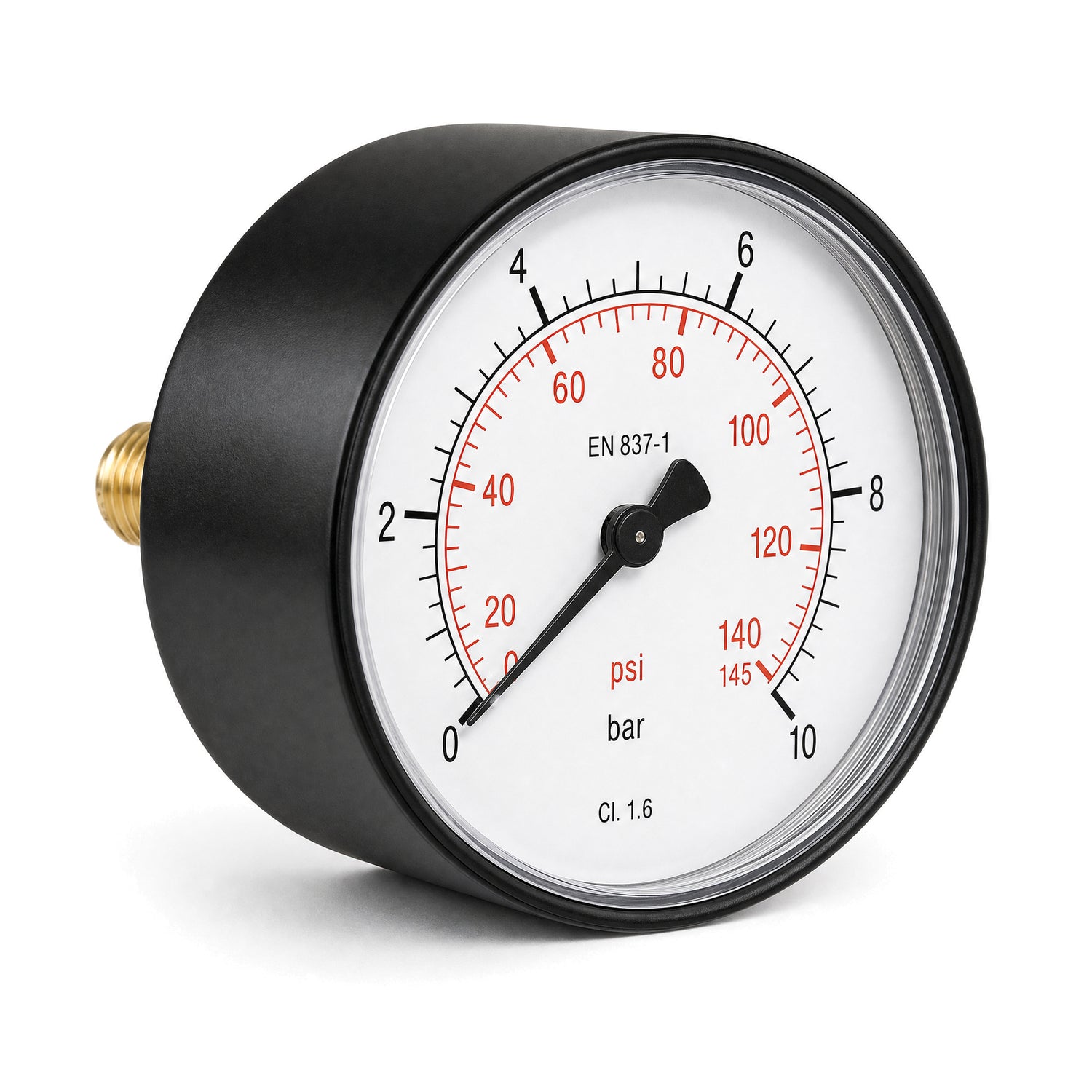

Gefertigt nach EN 837-1: Messing-Messwerk mit Rohrfeder aus Kupfer, Genauigkeitsklasse 1,6, Doppelskala bar/psi, jedes Gerät einzeln an 5 Messpunkten geprüft. Drei kompakte Durchmesser (Ø40, Ø50, Ø63) und zwei Bereiche: 0-6 bar für feine Ablesung im Niederdruck, 0-10 bar für Druckluft und Netzdruck.
Typische Einsätze
- Ersatz des Manometers am Werkstattkompressor (geregelter Abgang);
- Eingebaute Druckkontrolle im Hydraulik- oder Bewässerungsschrank;
- Messstelle an einer Druckluft-Anlage mit frontaler Ablesung;
- Sichtbare Anzeige an Möbelstück oder Industrial-Projekt, Anschluss hinter der Platte verborgen.
Für den geregelten Abgang eines Kompressors (2 bis 4 bar) bietet 0-6 bar die besser ablesbare Skala; 0-10 bar deckt übliche Netze und Geräte ab.
Montage und Anschluss
Der Messinganschluss hat ein zylindrisches BSPP-Außengewinde (ISO 228-1): Er wird in jede Muffe gleicher Größe eingeschraubt — T-Stück, Muffe, Verteiler oder Ventil. Die Abdichtung erfolgt am Gewinde (PTFE-Band oder Hanf). Immer an den Schlüsselflächen mit einem Maulschlüssel anziehen, niemals am Gehäuse.
Ist die vorhandene Muffe größer als das Manometergewinde, schafft ein Reduzierstück A/I Abhilfe: zum Beispiel ein Reduzierstück 1/2" > 1/4", um ein 1/4"-Manometer auf ein 1/2"-T-Stück zu montieren. In drei Ausführungen erhältlich: Reduzierstück Temperguss schwarz, Reduzierstück verzinkt oder Reduzierstück Messing.
Montage stattdessen auf Rohrleitung oder T-Stück (Anschluss unten)? Siehe das Manometer radial mit ABS-Gehäuse, erhältlich bis Ø100.
Abmessungen (mm)
| Anzeige | A — Gewinde | ØD | L | M | SW | Gewicht |
|---|---|---|---|---|---|---|
| Ø40 | 1/8" | 40 | 43,5 | 17,5 | 11 | 53 g |
| Ø50 | 1/4" | 52,5 | 51,5 | 22,5 | 14 | 81 g |
| Ø63 | 1/4" | 63 | 51,5 | 24 | 14 | 103 g |
Technische Daten
| Merkmal | Wert |
|---|---|
| Norm | EN 837-1 (Rohrfedermanometer) |
| Genauigkeitsklasse | 1,6 (±1,6 % vom Skalenendwert) |
| Anzeige | Doppelskala bar / psi |
| Messwerk | Messing, Rohrfeder aus Kupfer („C“-Form) |
| Anschluss | Messing, zylindrisches Außengewinde BSPP (ISO 228-1) |
| Gehäuse | ABS, schwarz |
| Sichtscheibe | Polycarbonat |
| Umgebungstemperatur | -40 °C / +65 °C |
| Zulässige Überlast | 75 % vom Skalenendwert statisch, 65 % dynamisch |
| Qualitätskontrolle | 100 % der Geräte an 5 Messpunkten geprüft |
| Verpackung | Einzelkarton |
Medien und Einsatzgrenzen
- Zulässige Medien: alle mit Messing und Kupfer verträglichen Medien (Wasser, Druckluft…), ausgenommen hochviskose oder kristallisierende Medien sowie gefährliche oder regulierte Stoffe (Sauerstoff, Gas, Brennstoffe, toxische Stoffe…).
- Trockene Anzeige: Vibrationen und Druckstöße (Wasserschläge) unzulässig. An Pumpe, Hauswasserwerk oder vibrierender Maschine stattdessen ein Manometer axial aus Edelstahl mit Silikonfüllung montieren: Die Dämpfungsflüssigkeit beruhigt den Zeiger.
- Umgebungstemperatur: -40 °C bis +65 °C.
