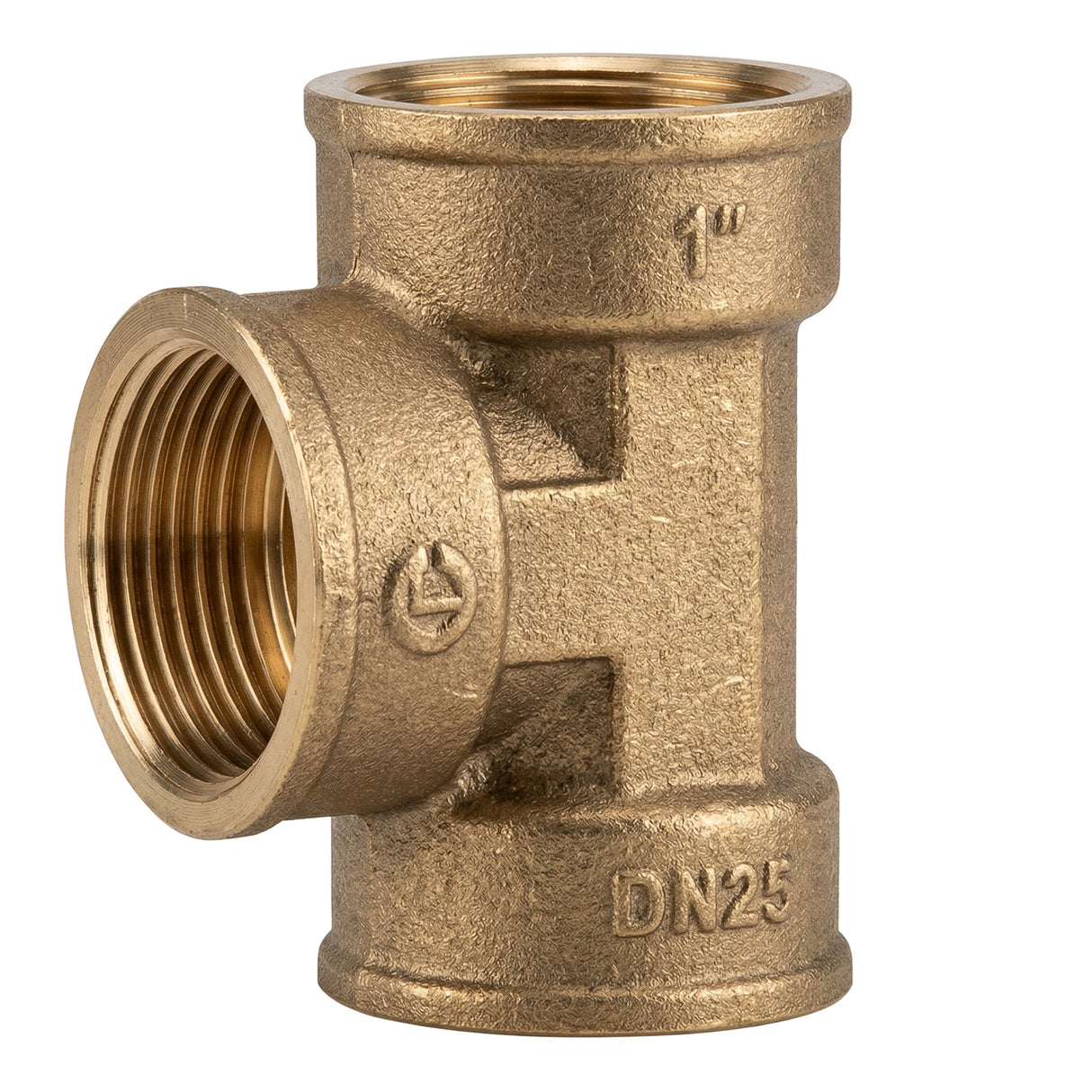

T-Stück gleich I/I/I Messing
Messing-T-Stück gleich mit Innengewinde (I/I/I) zum Verschrauben, mit dem Sie eine T-Abzweigung in Ihrer Sanitärinstallation oder Ihrem Dekoprojekt herstellen. Seine drei Abgänge mit Innengewinde und gleichem Durchmesser nehmen drei Teile mit Außengewinde auf. Gewinde ISO 228-1 BSPP.
Beschreibung des Messing-T-Stücks gleich mit Innengewinde
Dieses T-Stück mit Innengewinde an allen drei Abgängen (I/I/I) teilt einen Durchfluss in drei Richtungen auf oder führt ihn zusammen. Die drei Abgänge haben den gleichen Durchmesser (T-Stück gleich) und ein Innengewinde zur Aufnahme von Fittings mit Außengewinde. Es ist mit allen Fittings mit Außengewinde gleicher Größe kompatibel, die auf der Website angeboten werden.
Montage durch Verschrauben ohne Löten. Der Sechskant-Körper sorgt für sicheren Halt beim Anziehen. In der Dekoration ist das T-Stück das Schlüsselelement für verzweigte Konstruktionen wie Wandregale, Garderoben oder Gelenkleuchten.
Technische Eigenschaften
| Material | Messing CW617N - 4MS |
| Farbe | Goldfarbenes Messing |
| Nenndruck | PN 16 bar |
| Gewindenorm | ISO 228-1 - BSPP-Gasgewinde (zylindrisches Gewinde) |
| Abdichtung | Garantiert durch Flachdichtung (Dicke ab 1 mm) |
| Dichtflächen | Flach und breit an den Innengewindeanschlüssen |
| Form | Sechskant (Verschraubung mit Schlüssel) |
| Ausführung | Innengewinde / Innengewinde / Innengewinde (an allen 3 Abgängen) |
| Anzahl der Abgänge | 3 (T-Stück) |
| Kompatible Medien | Trinkwasser, Glykolwasser, kompatible Medien |
| Temperatur | Je nach gewählter Abdichtungsart |
| Einsatzbereich | Trinkwasserversorgung, allgemeine Sanitärinstallation, HLK |
Einsatzbedingungen und Installation
- Betriebsdruck: PN 16 bar
- Temperatur: Je nach gewählter Abdichtungsart
- Medien: Trinkwasser, Glykolwasser, kompatible Medien
- Installation: Mit moderatem Anzugsmoment anziehen und geeignete Werkstoffe wählen (Gefahr galvanischer Korrosion). Schlüsselflächen passend für handelsübliche Schlüssel.
Zertifizierungen und Konformität
- Trinkwasser: Konform mit dem französischen Erlass vom 25. Juni 2020 über metallische Werkstoffe und Produkte für Anlagen in Kontakt mit Wasser für den menschlichen Gebrauch.
- 4MS: Konform mit den 4MS-Anforderungen — Harmonisierung der europäischen Zertifizierungsregeln für Werkstoffe und Produkte in Kontakt mit Trinkwasser.
Anwendungen und Montagehinweise
Einsatzbereiche
- Sanitärinstallation im Haushalt: Anschluss von Warm- und Kaltwasserinstallationen
- Industrielle Sanitärinstallation: Anlagen gemäß PN 16 bar
- Innendekoration: Bau von Leuchten, Regalen und Handtuchhaltern aus sichtbarem Messing
- DIY und kreatives Heimwerken: individuelle Projekte mit Schraubfittings
Montagehinweise
- Verwenden Sie PTFE-Band (Teflon) oder Hanf, um die Außengewinde abzudichten
- Verwenden Sie für flache Dichtflächen eine Flachdichtung mit einer Mindestdicke von 1 mm
- Mit Gabelschlüssel oder Rollgabelschlüssel anziehen — keine Wasserpumpenzange verwenden, damit das Teil keine Abdrücke bekommt
- Ein moderates Anzugsmoment anwenden — zu festes Anziehen kann das Gewinde beschädigen
Technische Zeichnung
Abmessungen (mm)
Alle Maße sind in Millimetern (mm) angegeben, sofern nicht anders vermerkt.
| G | G (mm) | OD | L | E | H |
|---|---|---|---|---|---|
| 3/8" | 12x17 | 11 | 8.5 | 36 | 18 |
| 1/2" | 15x21 | 14.5 | 10 | 43 | 21.5 |
| 3/4" | 20x27 | 19.5 | 11 | 50 | 25 |
| 1" | 26x34 | 25 | 13 | 61 | 30.5 |
| 1"1/4 | 33x42 | 33 | 14 | 72 | 36 |
| 1"1/2 | 40x49 | 39 | 15.5 | 81.5 | 40.75 |
| 2" | 50x60 | 50 | 17 | 97 | 48.5 |
Größenentsprechungen
Dieses T-Stück ist in den folgenden Größen erhältlich. In dieser Tabelle finden Sie die Entsprechung zwischen Millimetern, Zoll und DN.
| Größe (mm) | 12x17 | 15x21 | 20x27 | 26x34 | 33x42 | 40x49 | 50x60 |
|---|---|---|---|---|---|---|---|
| Zoll | 3/8'' | 1/2'' | 3/4'' | 1'' | 1''1/4 | 1''1/2 | 2'' |
| DN | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Rohr-Außendurchm. | 17 mm | 21 mm | 27 mm | 34 mm | 42 mm | 49 mm | 60 mm |
Das Aussehen des Teils kann je nach Lagercharge variieren (siehe Fotos). Kontaktieren Sie uns zur Bestätigung.
