Esstisch-Gestell, Gusseisen und lackierter Stahl, Kreuz Ø 34 mm

Quadratischer Esstisch, zentrales Kreuzgestell Ø 34 mm

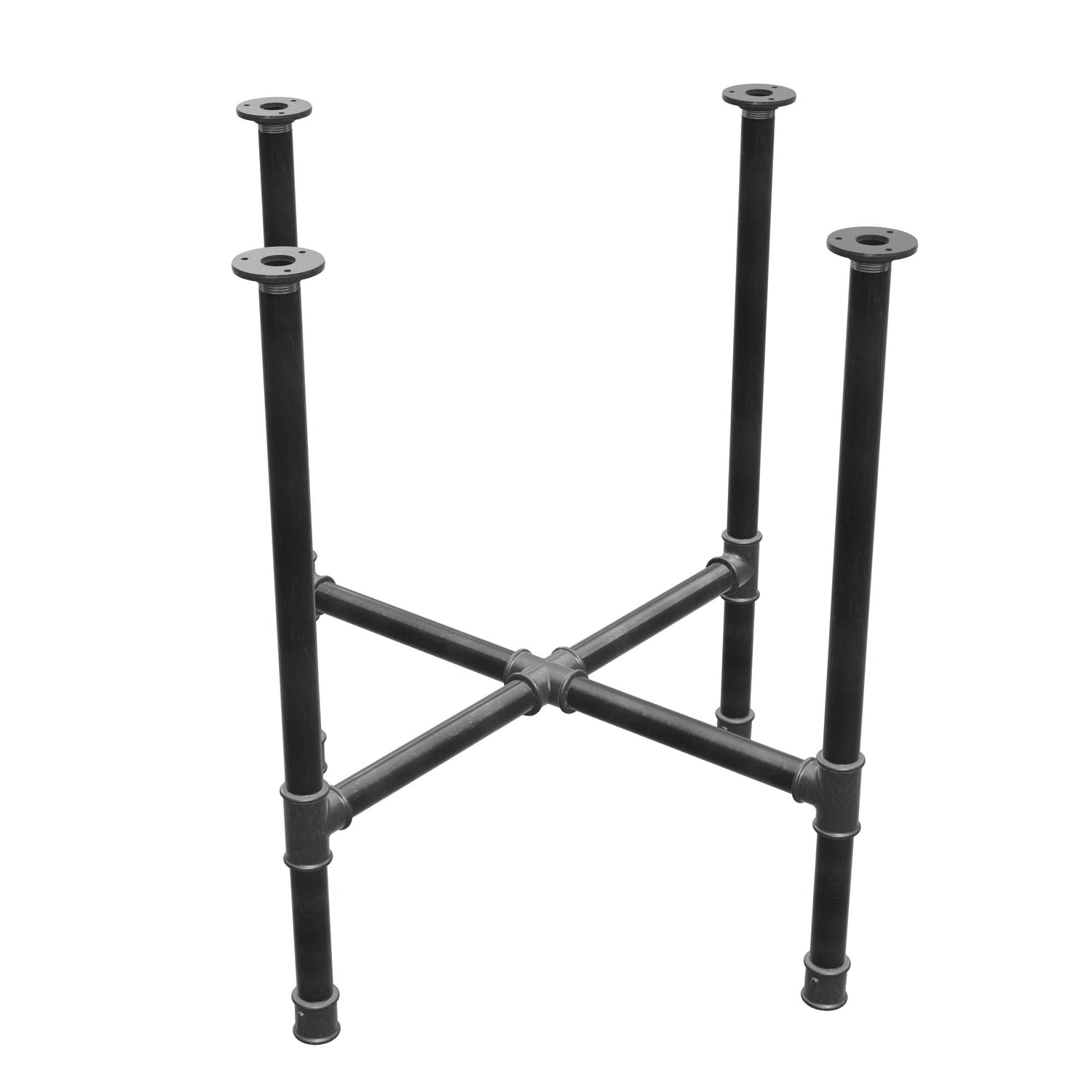

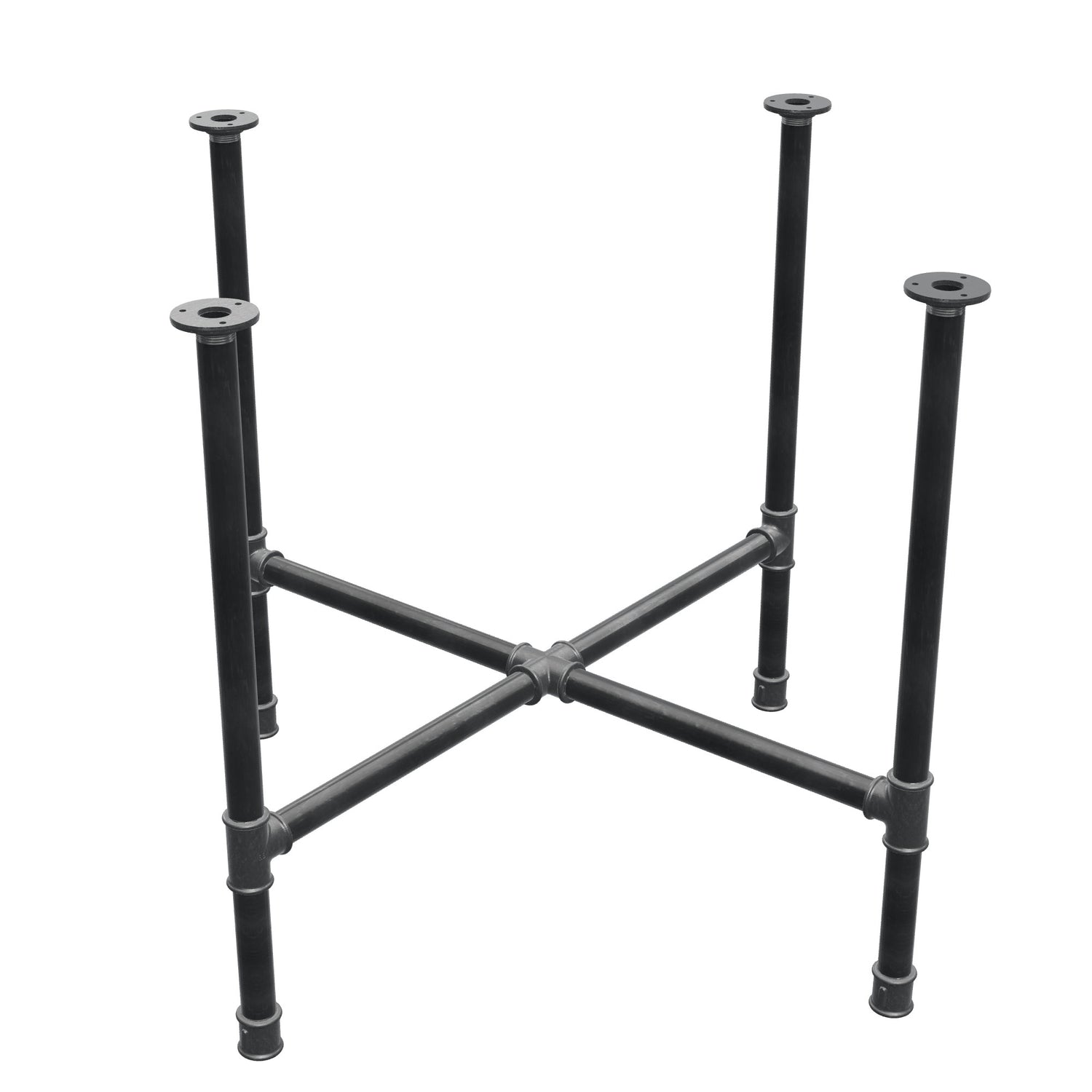

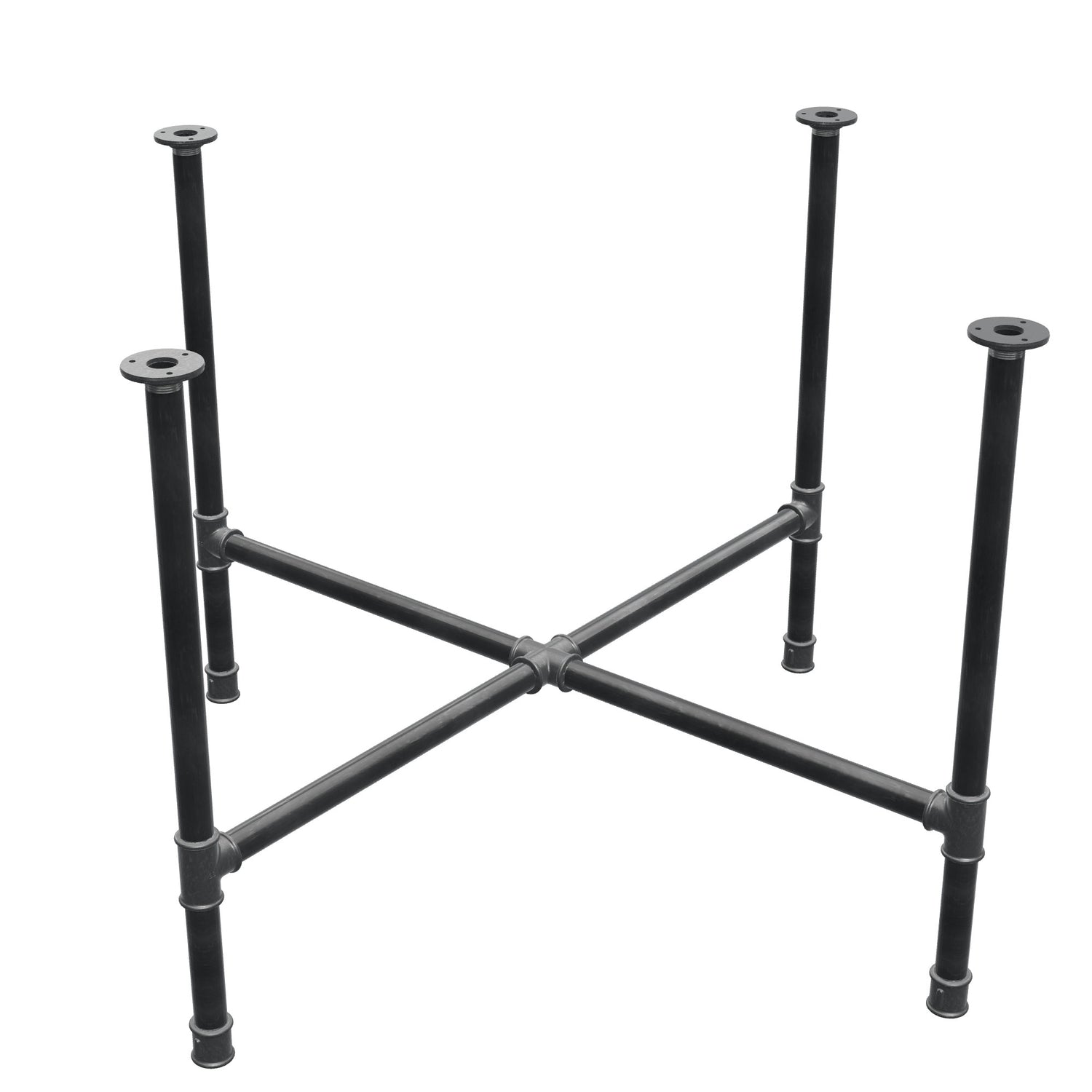

Das Rohr in 1 Zoll (34 mm Außendurchmesser) gibt diesem Esstischgestell das Gewicht, das es braucht, um eine quadratische Platte ohne jeden Pfosten in den Ecken zu halten. Drei Grundflächen: 76 × 76 cm für einen knapp bemessenen Vierertisch, 96 × 96 cm für vier bis sechs Personen, 116 × 116 cm für acht. Fittings aus Temperguss, Rohre aus lackiertem schwarzem Stahl.

Rohrleitungsbau statt Tischlerei

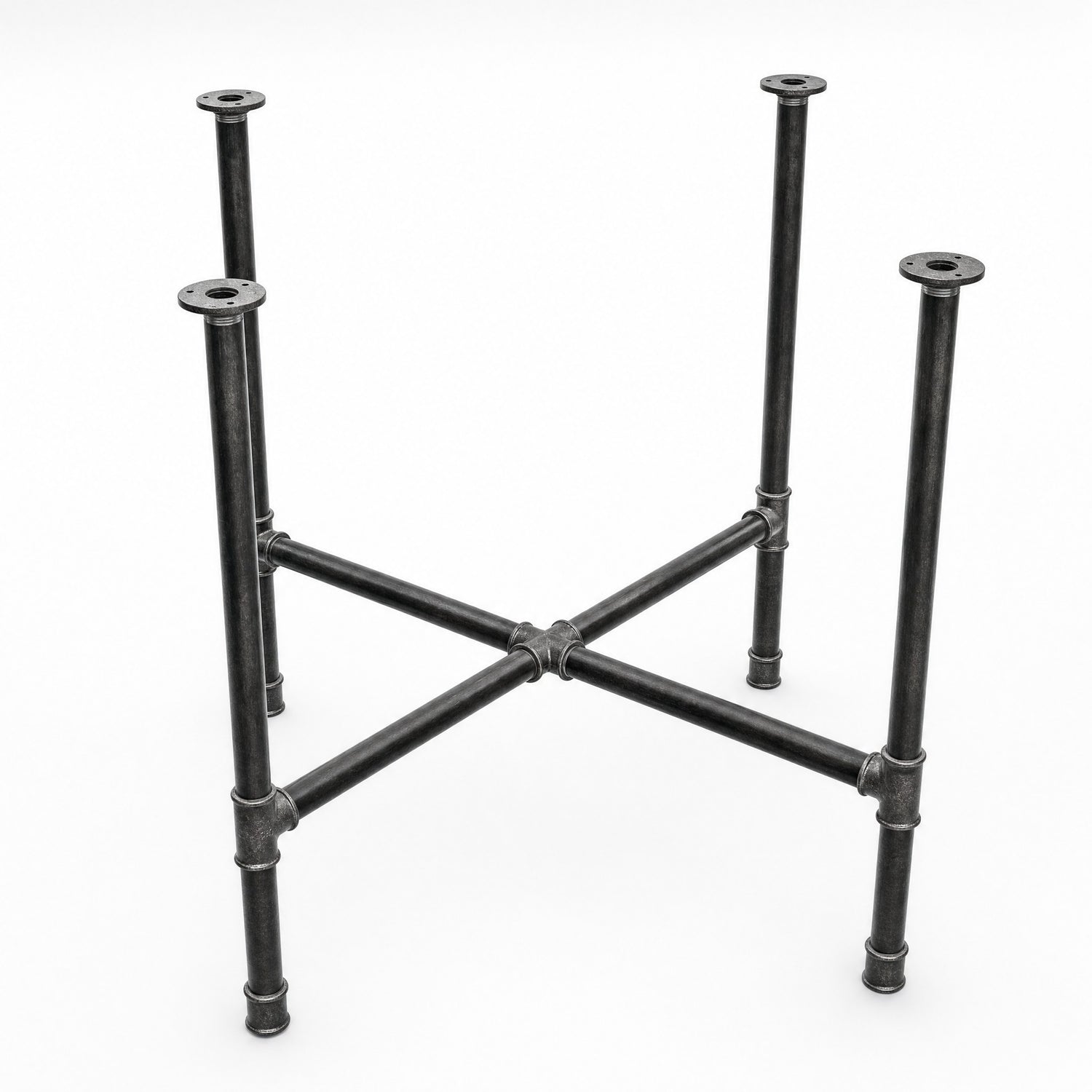

Ein Kreuzstück aus Gusseisen in der Mitte, vier Traversen, vier Füße: Jeder Fuß verbindet ein T-Stück, ein 50 cm langes Rohr bis zum Plattenflansch und ein kurzes Rohr mit Muffe. Geschweißt wird nichts — alles wird in Annecy von Hand verschraubt —, und schwarze Kunststoffeinsätze schonen den Boden.

Die Grundfläche wählen

Die Größe ist die Grundfläche am Boden. Bei einem Mittelgestell hängt die Standfestigkeit vom Überstand ab: Je weiter die Platte übersteht, desto empfindlicher reagiert der Tisch, wenn man sich auf die Kante stützt. Die Tabelle unten nennt für jede Grundfläche das quadratische Plattenmaß, das nicht überschritten werden sollte — ermittelt mit einer Last von 20 kg an der Ecke.

Die Höhe ist fest vorgegeben: 75 cm für das Gestell allein. Rechnen Sie die Stärke Ihrer Tischplatte hinzu, um die Endhöhe zu erhalten — 75 + 2 cm = 77 cm, 75 + 3 cm = 78 cm. Ein Esstisch liegt üblicherweise zwischen 74 und 78 cm: Mit einer 2 bis 3 cm starken Platte treffen Sie genau diesen Bereich. Die Unterkante der Platte bleibt bei 75 cm über dem Boden frei, also 27 bis 30 cm über einer üblichen Stuhlsitzfläche.

Wichtigste Merkmale

Erhältlich in 3 Ausführungen, oben auswählbar: Grundfläche von 76 × 76 cm bis 116 × 116 cm, Gestellhöhe 75 cm.

Dasselbe Gestell in anderen Rohrdurchmessern

Dieses Gestell mit Kreuzfuß gibt es in drei Rohrdurchmessern: Ø 27 mm, Ø 34 mm (diese Seite) und Ø 42 mm. Je dicker das Rohr, desto schwerer, standfester und markanter das Gestell; je dünner es ist, desto zurückhaltender die Silhouette. Dieselbe Konstruktion gibt es auch in Couchtischhöhe (32, 42 oder 52 cm).

Details und Besonderheiten

Die Oberfläche ist farblos lackiert: Der Lack schützt das Metall, ohne es einzufärben. Ein weiches, trockenes Tuch genügt zur Pflege — kein Wasser, kein Reinigungsmittel, keine Scheuermittel. Nur für den Innenbereich.

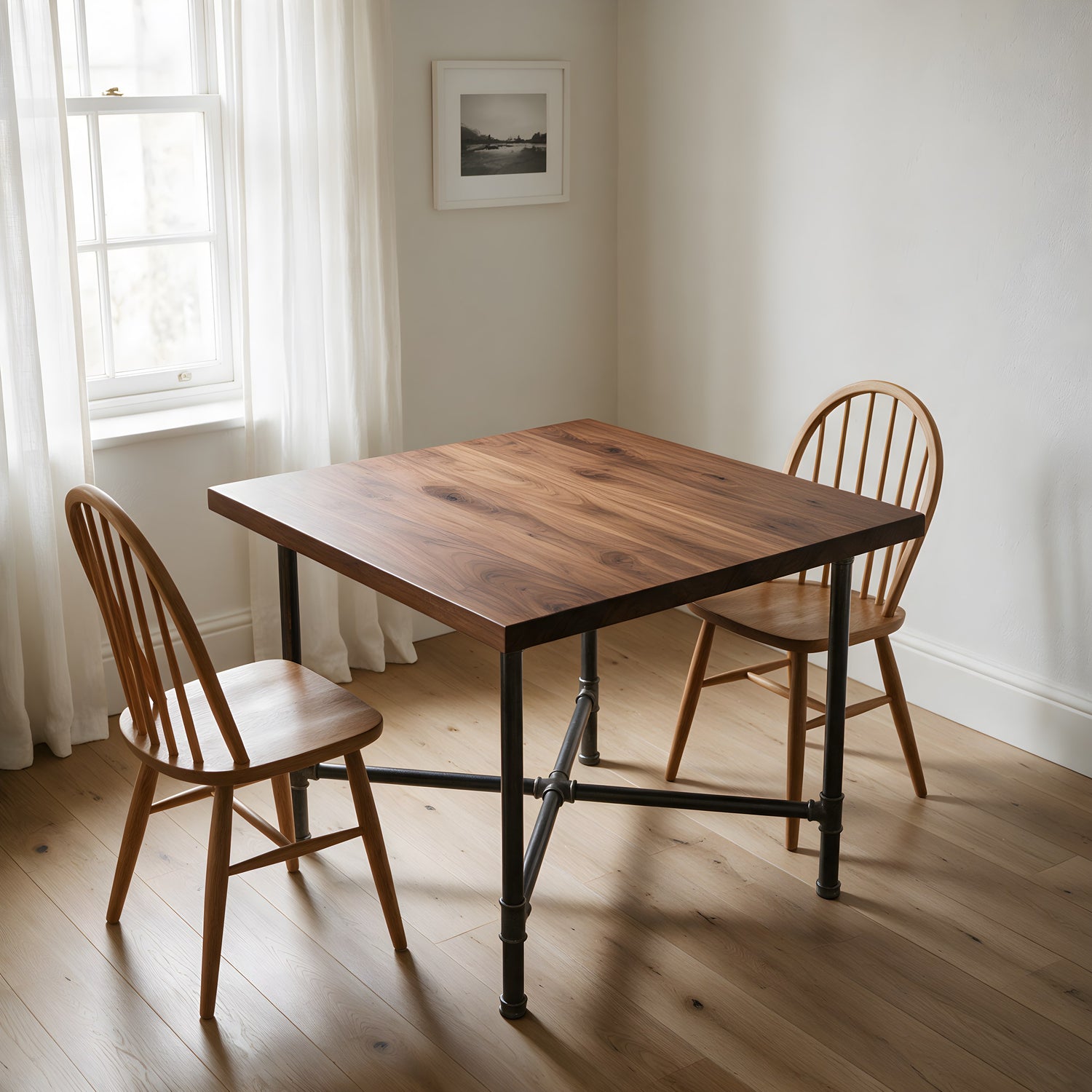

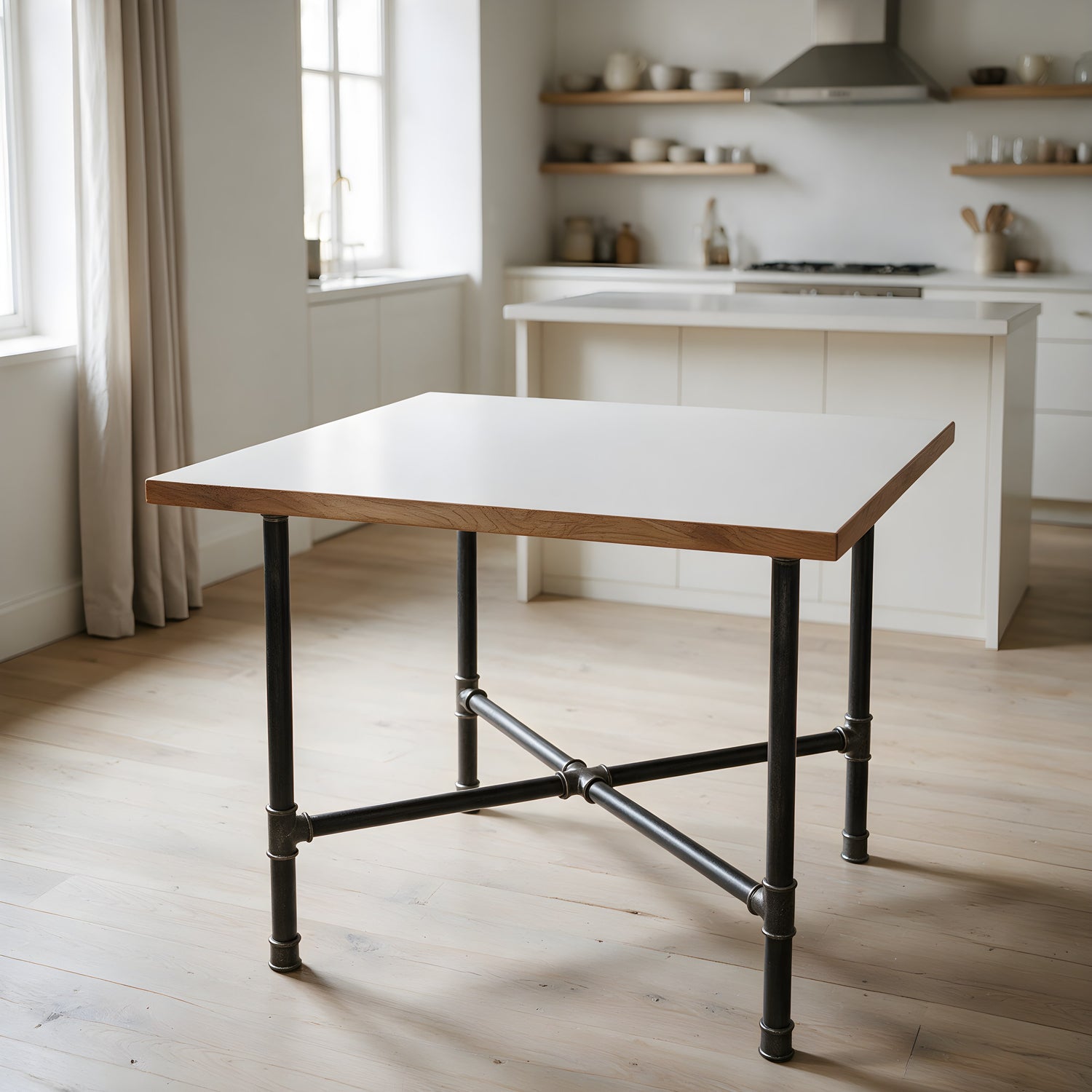

Auf den Stimmungsbildern dient die Tischplatte nur zur Illustration: Sie wird nicht mitgeliefert.

Gusseisen und gezogener Stahl sind von Stück zu Stück nie völlig identisch. Diese kleinen Abweichungen von den Fotos prägen den industriellen, authentischen Charakter jedes Gestells von Home Invasion.

Jedes Gestell wird auf Bestellung in Annecy, Frankreich, montiert.

Detaillierte Abmessungen

Die Buchstaben verweisen auf die Zeichnungen unten. Alle Maße in Zentimetern; Maß A wird von der Außenkante eines Flansches zum gegenüberliegenden Flansch gemessen. Die Achsabstände (B, C) gelten zwischen den Flanschmitten – hilfreich zum Bohren der Platte.

Toleranz: Die Maße sind Nennmaße. Je nach Anzugsgrad der einzelnen Fittings und den Gusstoleranzen ergibt sich eine Abweichung von etwa ± 5 mm pro Maß. Messen Sie das fertig montierte Gestell, bevor Sie Ihre Tischplatte bohren oder zuschneiden lassen.

Seitenansicht, in der Achse der Arme — schematische Zeichnung, Maße in der Tabelle

Draufsicht — schematische Zeichnung, Maße in der Tabelle

Gewicht des verpackten Gestells:

Für den Zuschnitt der Platte und ihre Befestigung an den Flanschen erklärt unsere Anleitung einen Schreibtisch im Industriestil aus Rohren bauen Schritt für Schritt das Vorgehen.

Lieber selbst zusammenbauen?

An diesem Gestell ist nichts verschweißt: Es ist eine vollständig verschraubte Konstruktion, ohne Schweißnaht und ohne Klebstoff. Alle Teile sind in unserem Katalog einzeln erhältlich — genug, um es mit einem Rollgabelschlüssel selbst zu bauen, die Längen zu ändern oder nur einen Teil davon zu übernehmen.

Die Teile eines Gestells:

Rohrlängen, Warenkorb und 3D-Ansicht je Größe:

Das fertig montierte Gestell kommt dagegen lackiert, geprüft und mit den Kunststoffeinsätzen zum Schutz des Bodens, die einzeln nicht erhältlich sind.
