Esstisch-Gestell, Gusseisen und lackierter Stahl, Kreuz Ø 27 mm

Ein quadratischer Esstisch auf einem einzigen Mittelgestell

Aus schwarzem Stahlrohr in 3/4 Zoll (27 mm Außendurchmesser) und Fittings aus Temperguss gebaut, trägt dieses Kreuzgestell eine quadratische Platte auf Esstischhöhe. Ein einziges Mittelgestell, vier in der Mitte zusammenlaufende Füße, kein Pfosten in den Ecken: Niemand stößt gegen ein Tischbein, und ein zusätzlicher Stuhl findet Platz, ohne dass der Tisch verrückt werden muss.

Vier Füße, ein Kreuz, keine Schweißnaht

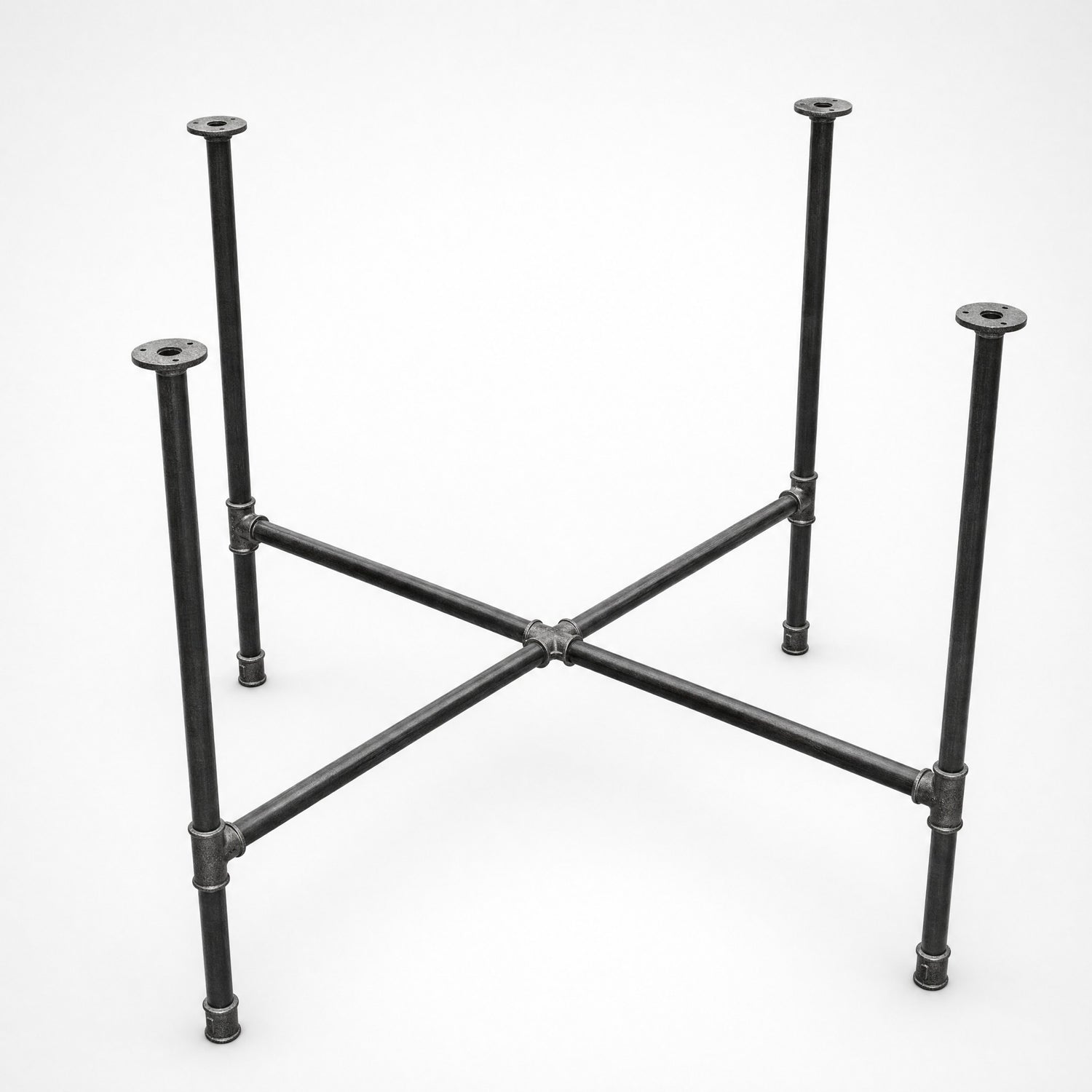

Das zentrale Kreuzstück aus Gusseisen verteilt vier Traversen auf die vier Füße. Jeder Fuß besteht aus einem T-Stück, einem langen Rohr bis zum Befestigungsflansch der Platte und einem kurzen Rohr mit Muffe und Kunststoffeinsatz. Das Ganze wird in Annecy von Hand verschraubt und lässt sich vollständig zerlegen.

Nur zwei Grundflächen, und warum

Die angegebene Größe ist die Grundfläche am Boden. In 3/4 Zoll bleibt das Gestell leicht: Es braucht eine breite Basis, damit der Tisch nicht kippt, wenn man sich auf eine Kante stützt. In diesem Durchmesser bieten wir deshalb nur 95 × 95 und 115 × 115 cm an, beide mit einer Last von 20 kg an der Plattenecke geprüft. Für einen kompakteren Tisch wechseln Sie auf Rohre mit 34 oder 42 mm, die schwerer und damit standfester sind.

Die Höhe ist fest vorgegeben: 74 cm für das Gestell allein. Rechnen Sie die Stärke Ihrer Tischplatte hinzu, um die Endhöhe zu erhalten — 74 + 2 cm = 76 cm, 74 + 3 cm = 77 cm. Ein Esstisch liegt üblicherweise zwischen 74 und 78 cm: Mit einer 2 bis 3 cm starken Platte treffen Sie genau diesen Bereich. Die Unterkante der Platte bleibt bei 74 cm über dem Boden frei, also 27 bis 30 cm über einer üblichen Stuhlsitzfläche.

Wichtigste Merkmale

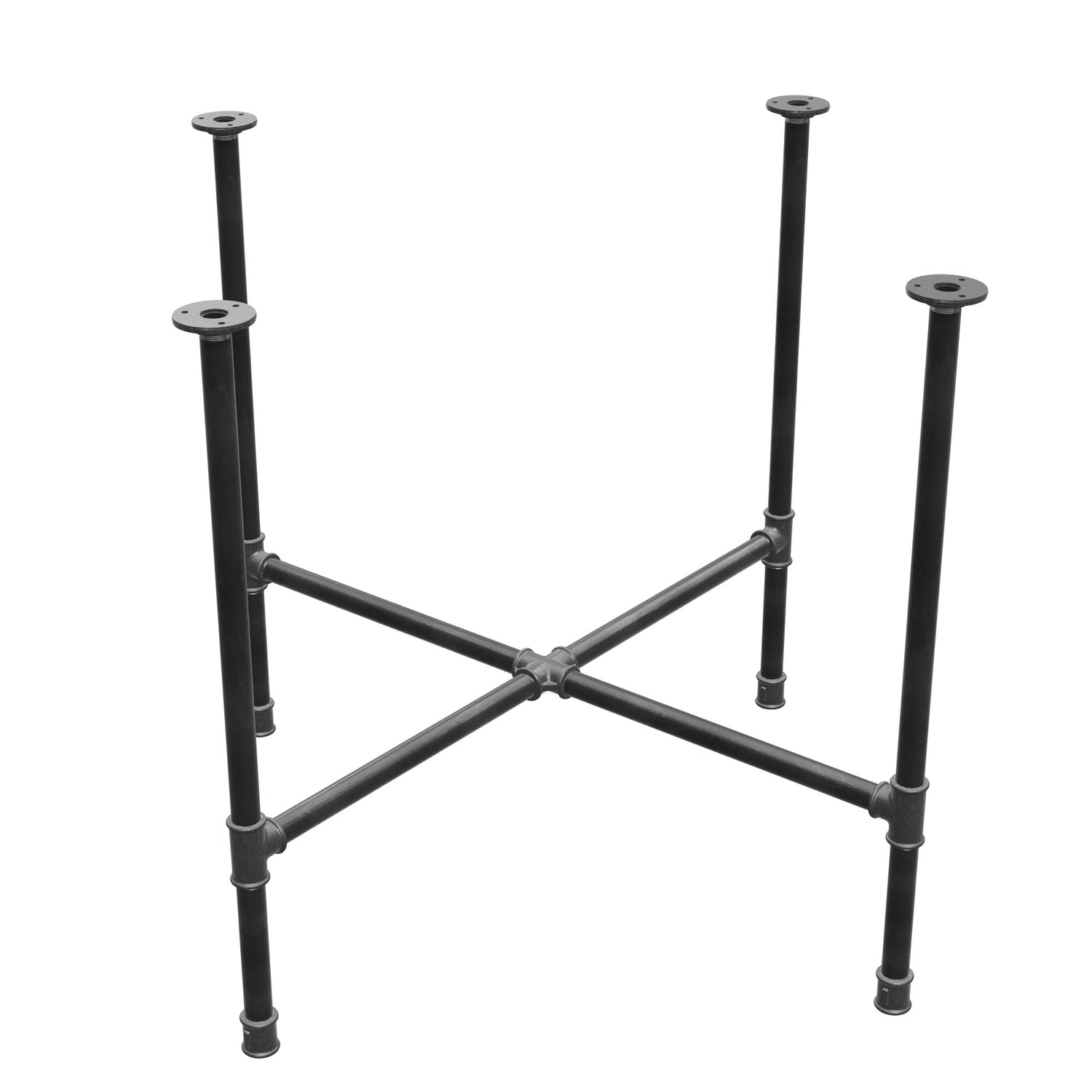

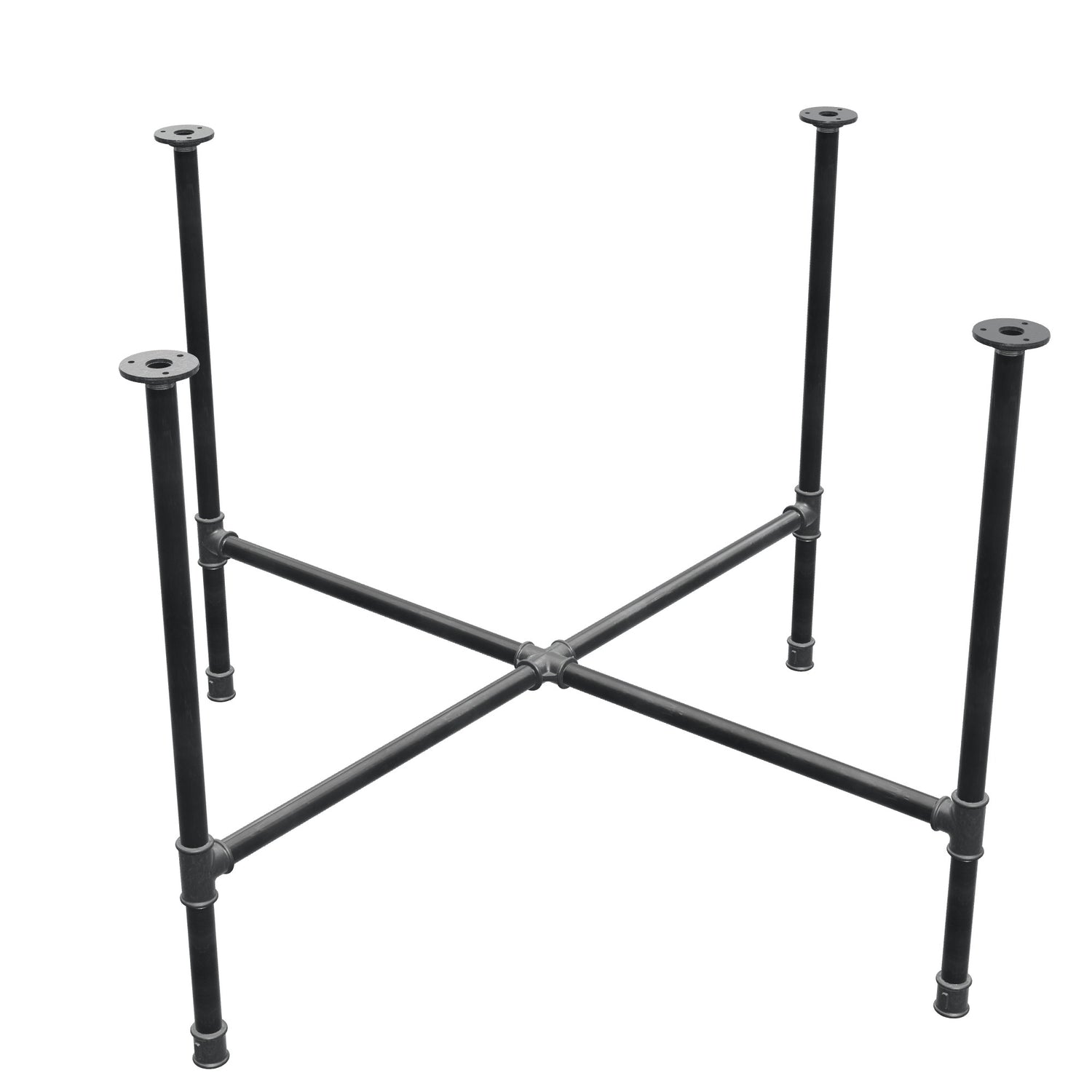

Erhältlich in 2 Ausführungen, oben auswählbar: Grundfläche von 95 × 95 cm bis 115 × 115 cm, Gestellhöhe 74 cm.

Dasselbe Gestell in anderen Rohrdurchmessern

Dieses Gestell mit Kreuzfuß gibt es in drei Rohrdurchmessern: Ø 27 mm (diese Seite), Ø 34 mm und Ø 42 mm. Je dicker das Rohr, desto schwerer, standfester und markanter das Gestell; je dünner es ist, desto zurückhaltender die Silhouette. Dieselbe Konstruktion gibt es auch in Couchtischhöhe (32, 42 oder 52 cm).

Details und Besonderheiten

Ein farbloser Klarlack schützt Gusseisen und Stahl und lässt zugleich die rohe Oberfläche des Metalls sichtbar. Mit einem trockenen Tuch abwischen; Wasser und Scheuermittel vermeiden. Nur für innen.

Fotos mit Tischplatte dienen der Veranschaulichung; verkauft wird ausschließlich das Gestell.

Leichte Farb- und Oberflächenunterschiede sind bei Gussteilen normal: Sie gehören zum rauen, authentischen Charakter der Artikel von Home Invasion und machen jedes Gestell einzigartig.

Auf Bestellung in unserer Werkstatt in Annecy, Frankreich, montiert.

Detaillierte Abmessungen

Die Buchstaben verweisen auf die Zeichnungen unten. Alle Maße in Zentimetern; Maß A wird von der Außenkante eines Flansches zum gegenüberliegenden Flansch gemessen. Die Achsabstände (B, C) gelten zwischen den Flanschmitten – hilfreich zum Bohren der Platte.

Toleranz: Die Maße sind Nennmaße. Je nach Anzugsgrad der einzelnen Fittings und den Gusstoleranzen ergibt sich eine Abweichung von etwa ± 5 mm pro Maß. Messen Sie das fertig montierte Gestell, bevor Sie Ihre Tischplatte bohren oder zuschneiden lassen.

Seitenansicht, in der Achse der Arme — schematische Zeichnung, Maße in der Tabelle

Draufsicht — schematische Zeichnung, Maße in der Tabelle

Gewicht des verpackten Gestells:

Für den Zuschnitt der Platte und ihre Befestigung an den Flanschen erklärt unsere Anleitung einen Schreibtisch im Industriestil aus Rohren bauen Schritt für Schritt das Vorgehen.

Lieber selbst zusammenbauen?

An diesem Gestell ist nichts verschweißt: Es ist eine vollständig verschraubte Konstruktion, ohne Schweißnaht und ohne Klebstoff. Alle Teile sind in unserem Katalog einzeln erhältlich — genug, um es mit einem Rollgabelschlüssel selbst zu bauen, die Längen zu ändern oder nur einen Teil davon zu übernehmen.

Die Teile eines Gestells:

Rohrlängen, Warenkorb und 3D-Ansicht je Größe:

Das fertig montierte Gestell kommt dagegen lackiert, geprüft und mit den Kunststoffeinsätzen zum Schutz des Bodens, die einzeln nicht erhältlich sind.

Rollen ergänzen

Rollen mit 3/4″-Gewindezapfen werden direkt in die unteren Muffen geschraubt, ohne Bohren und ohne Platte: Es ist dasselbe Gewinde wie an den Beinen, mehr braucht es nicht. Vier Stück, eine je Bein.

Sie erhöhen das Gestell: Rechnen Sie mit der Gesamthöhe der Rolle abzüglich der rund 1,5 cm, die in der Muffe verschraubt sind — also 9 cm mehr bei einem 75-mm-Rad und 11,5 cm bei einem 100-mm-Rad.

Bei einem Esstischgestell tragen sie die Platte auf rund 83 cm — Arbeitsplattenhöhe, nicht Esstischhöhe. Genau das macht daraus eine Kücheninsel oder einen hohen Servierwagen, den man von Wand zu Wand schiebt.

Rollen mit Bremse kommen üblicherweise an zwei der vier Beine, diagonal gegenüber.
