Esstisch-Gestell, Gusseisen und lackierter Stahl, H-Form Ø 27 mm
Esstisch, Schreibtisch oder Konsole: das H-Gestell in Ø 27 mm
Vier Füße in den Ecken, zwei Traversen und eine Mittelstrebe: Die H-Form lässt auf der Platte die größte Freiheit. Aus schwarzem Stahlrohr in 3/4 Zoll (27 mm Außendurchmesser) und Fittings aus Temperguss gebaut, kommt sie hier auf Esstischhöhe. Neun Formate decken die schmale Konsole von 51 × 35 cm ebenso ab wie den Achtertisch von 131 × 65 cm — und den Schreibtisch dazwischen.

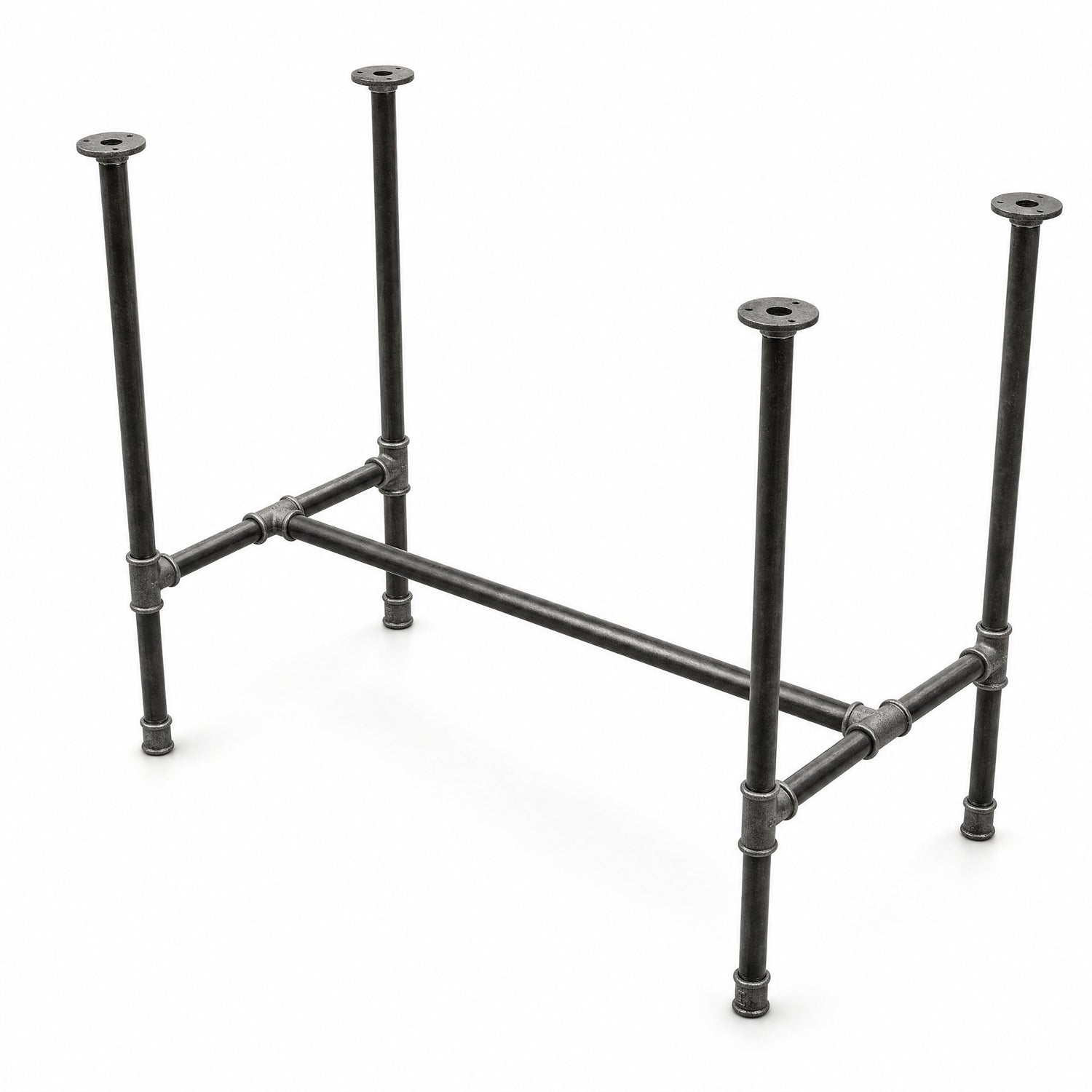

Ein H aus Rohrfittings, von Hand verschraubt
Zwei T-Stücke halten die Mittelstrebe, vier weitere sitzen auf den Füßen. Dazwischen laufen halbe Traversen aus schwarzem Stahl. Jeder Fuß führt nach oben zu einem Befestigungsflansch mit drei Bohrungen und nach unten zu einer Muffe mit Kunststoffeinsatz. Das Ganze wird in Annecy montiert und lässt sich vollständig zerlegen.
Welches Format für welchen Einsatz?
Das Format wählen Sie nach dem Einsatz: bis 71 × 45 cm sind Sie bei einer Konsole oder einem Beistelltisch; von 81 × 45 bis 101 × 55 cm bei einem Schreibtisch oder einem Vierertisch; darüber bei einem vollwertigen Esstisch. Rechnen Sie mit 8 bis 15 cm Plattenüberstand auf jeder Seite.
Die Höhe ist fest vorgegeben: 74 cm für das Gestell allein. Rechnen Sie die Stärke Ihrer Tischplatte hinzu, um die Endhöhe zu erhalten — 74 + 2 cm = 76 cm, 74 + 3 cm = 77 cm. Ein Esstisch liegt üblicherweise zwischen 74 und 78 cm: Mit einer 2 bis 3 cm starken Platte treffen Sie genau diesen Bereich. Die Unterkante der Platte bleibt bei 74 cm über dem Boden frei, also 27 bis 30 cm über einer üblichen Stuhlsitzfläche.
Die Plattenstärke hängt von der Stützweite zwischen den Füßen ab. Bis zur Größe 101 × 55 cm genügt Sperrholz von 18 mm; ab 111 × 55 cm sollten Sie 27 mm Massivholz oder Gleichwertiges einplanen. Diese Werte entsprechen einer Durchbiegung von weniger als 1/300 der Stützweite bei einer Last von 100 kg/m² — die Maßtabelle führt jede Größe einzeln auf.
Wichtigste Merkmale
Erhältlich in 9 Ausführungen, oben auswählbar: Grundfläche von 51 × 35 cm bis 131 × 65 cm, Gestellhöhe 74 cm.
| Rohre | schwarzer Stahl 3/4" (20 × 27), also ein Außendurchmesser von 27 mm — siehe die Tabelle der Stahlrohr-Durchmesser |
|---|---|
| Materialien | Fittings aus Temperguss, Rohre aus schwarzem Stahl (schwarzer oder verzinkter Stahl?) |
| Oberfläche | farbloser Klarlack auf Gusseisen und Stahl gleichermaßen, das rohe Metall bleibt sichtbar |
| Farbe | Grau / Anthrazitgrau je nach Lichteinfall |
| Tischplatte | nicht enthalten — die Flansche mit Ø 70 mm haben 3 Bohrungen, um die Tischplatte Ihrer Wahl anzuschrauben, Holz oder Glas (den passenden Bodenflansch wählen) |
| Achsabstand der Flansche | etwa das jeweilige Maß minus 7 cm, in der Länge wie in der Tiefe |
| Bodenschutz | schwarze Kunststoffeinsätze unter jedem Fuß |
| Montage | teilmontiert geliefert — bei Erhalt sind einige Fittings zu verschrauben (Gewindefittings richtig verschrauben), anschließend befestigen Sie Ihre Tischplatte an den Flanschen |
| Gewicht | 8,1 bis 10,4 kg je nach Ausführung (Tabelle unten) |
Dasselbe Gestell in anderen Rohrdurchmessern
Dieses Gestell in H-Form gibt es in drei Rohrdurchmessern: Ø 27 mm (diese Seite), Ø 34 mm und Ø 42 mm. Je dicker das Rohr, desto schwerer, standfester und markanter das Gestell; je dünner es ist, desto zurückhaltender die Silhouette. Dieselbe Konstruktion gibt es auch in Couchtischhöhe (32, 42 oder 52 cm).
Details und Besonderheiten
Ein farbloser Klarlack schützt Gusseisen und Stahl und lässt zugleich die rohe Oberfläche des Metalls sichtbar. Mit einem trockenen Tuch abwischen; Wasser und Scheuermittel vermeiden. Nur für innen.

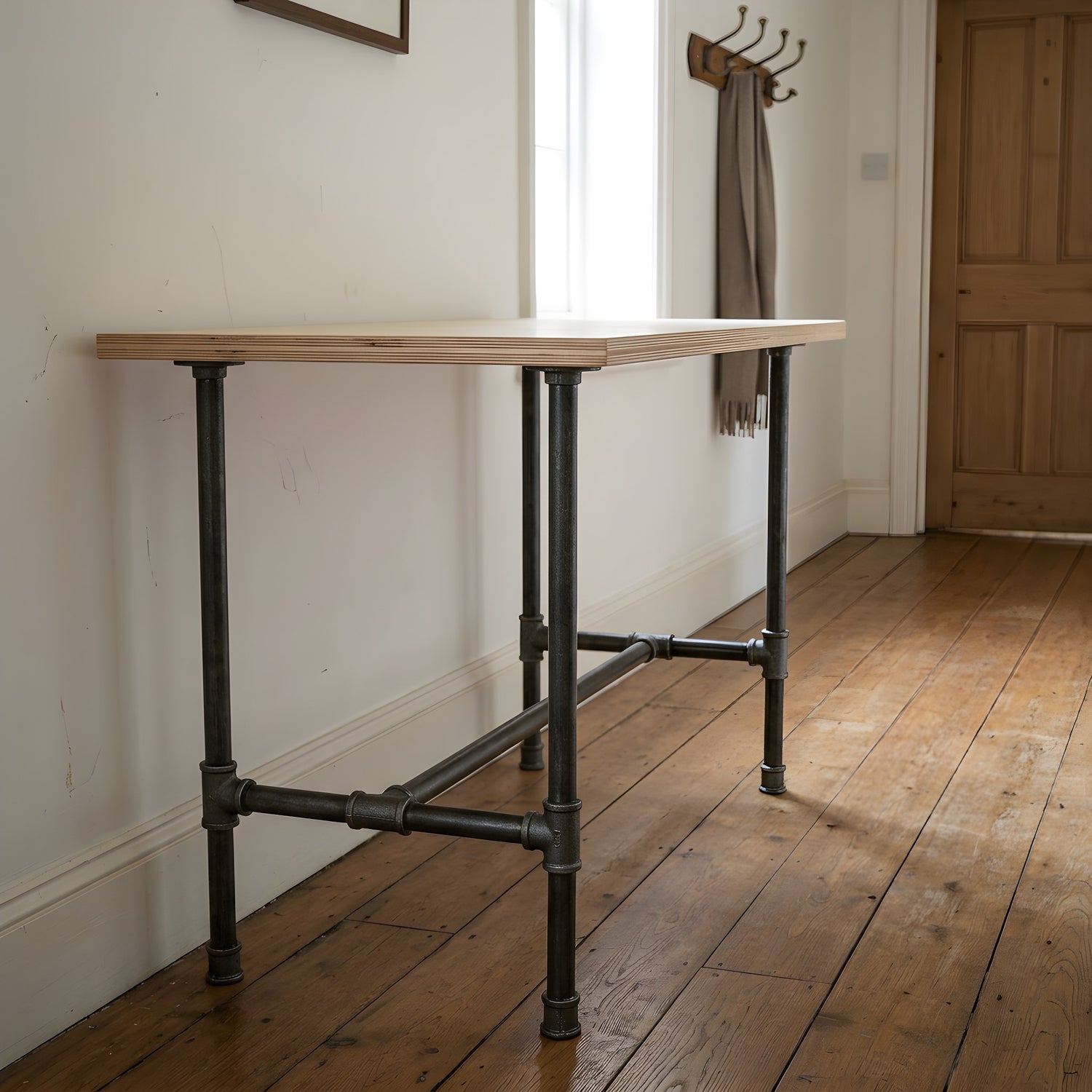

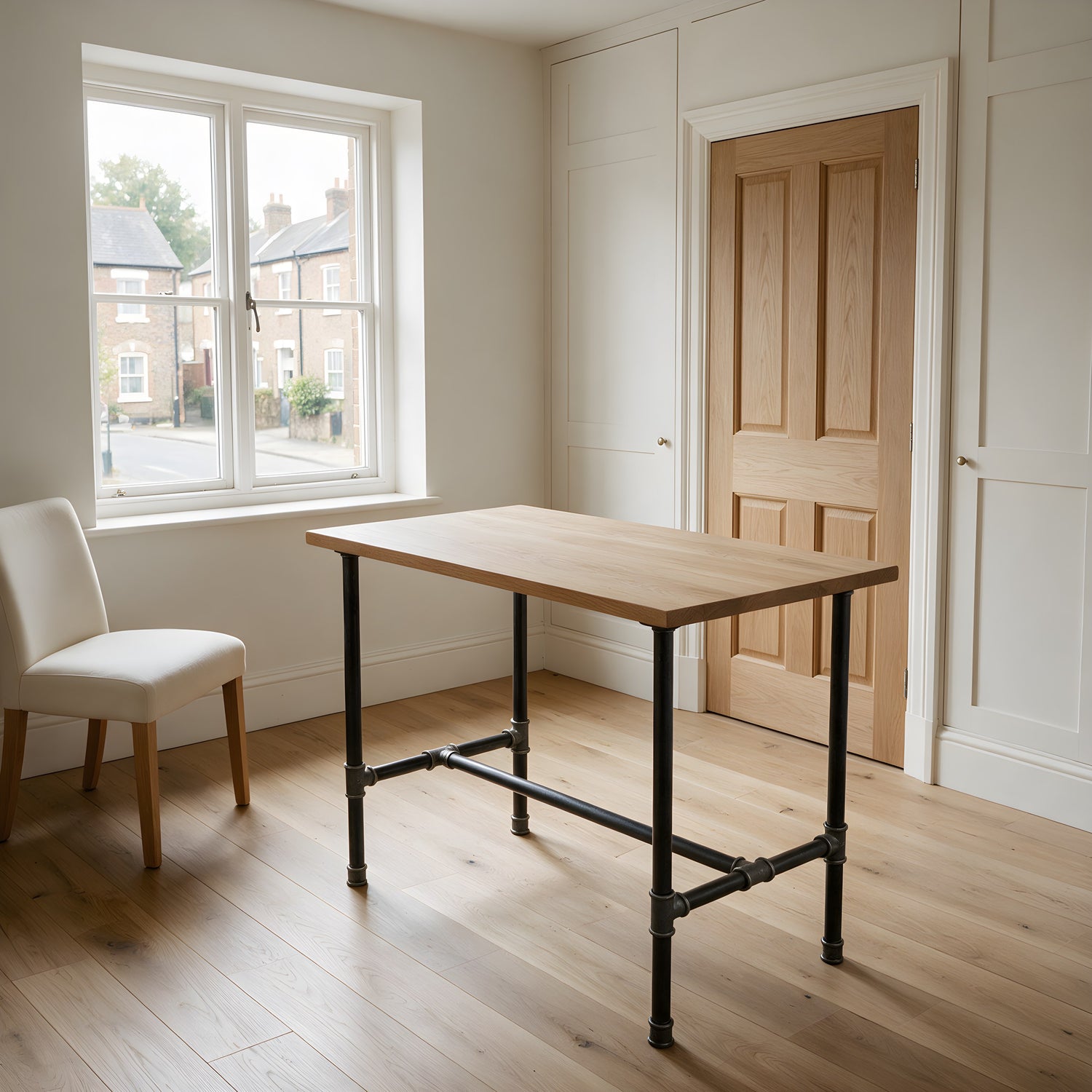

Fotos mit Tischplatte dienen der Veranschaulichung; verkauft wird ausschließlich das Gestell.
Leichte Farb- und Oberflächenunterschiede sind bei Gussteilen normal: Sie gehören zum rauen, authentischen Charakter der Artikel von Home Invasion und machen jedes Gestell einzigartig.
Auf Bestellung in unserer Werkstatt in Annecy, Frankreich, montiert.
Detaillierte Abmessungen
Die Buchstaben verweisen auf die Zeichnungen unten. Alle Maße in Zentimetern; Maß A wird von der Außenkante eines Flansches zum gegenüberliegenden Flansch gemessen. Die Achsabstände (B, D) gelten zwischen den Flanschmitten – hilfreich zum Bohren der Platte.
Toleranz: Die Maße sind Nennmaße. Je nach Anzugsgrad der einzelnen Fittings und den Gusstoleranzen ergibt sich eine Abweichung von etwa ± 5 mm pro Maß. Messen Sie das fertig montierte Gestell, bevor Sie Ihre Tischplatte bohren oder zuschneiden lassen.
Seitenansicht, in Längsrichtung — schematische Zeichnung, Maße in der Tabelle
Draufsicht — schematische Zeichnung, Maße in der Tabelle
| Größe | A – Gesamtlänge | B – Achsabstand (Länge) | C – Gesamttiefe | D – Achsabstand (Tiefe) | Mindest-Plattenstärke |
|---|---|---|---|---|---|

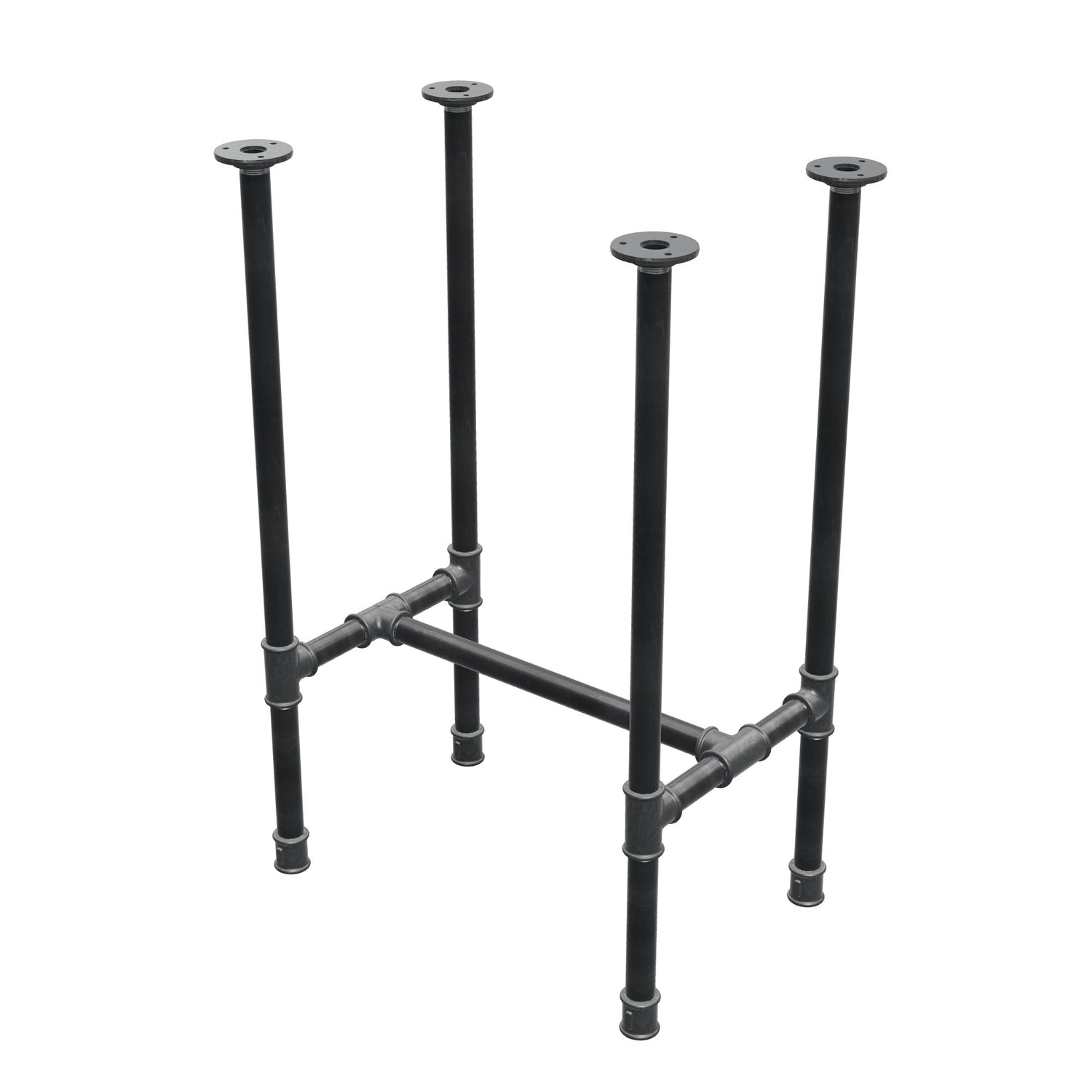

| 51 × 35 cm | 51,1 | 44,1 | 34,7 | 27,7 | Sperrholz 18 mm |
| 61 × 39 cm | 61,1 | 54,1 | 38,7 | 31,7 | Sperrholz 18 mm |

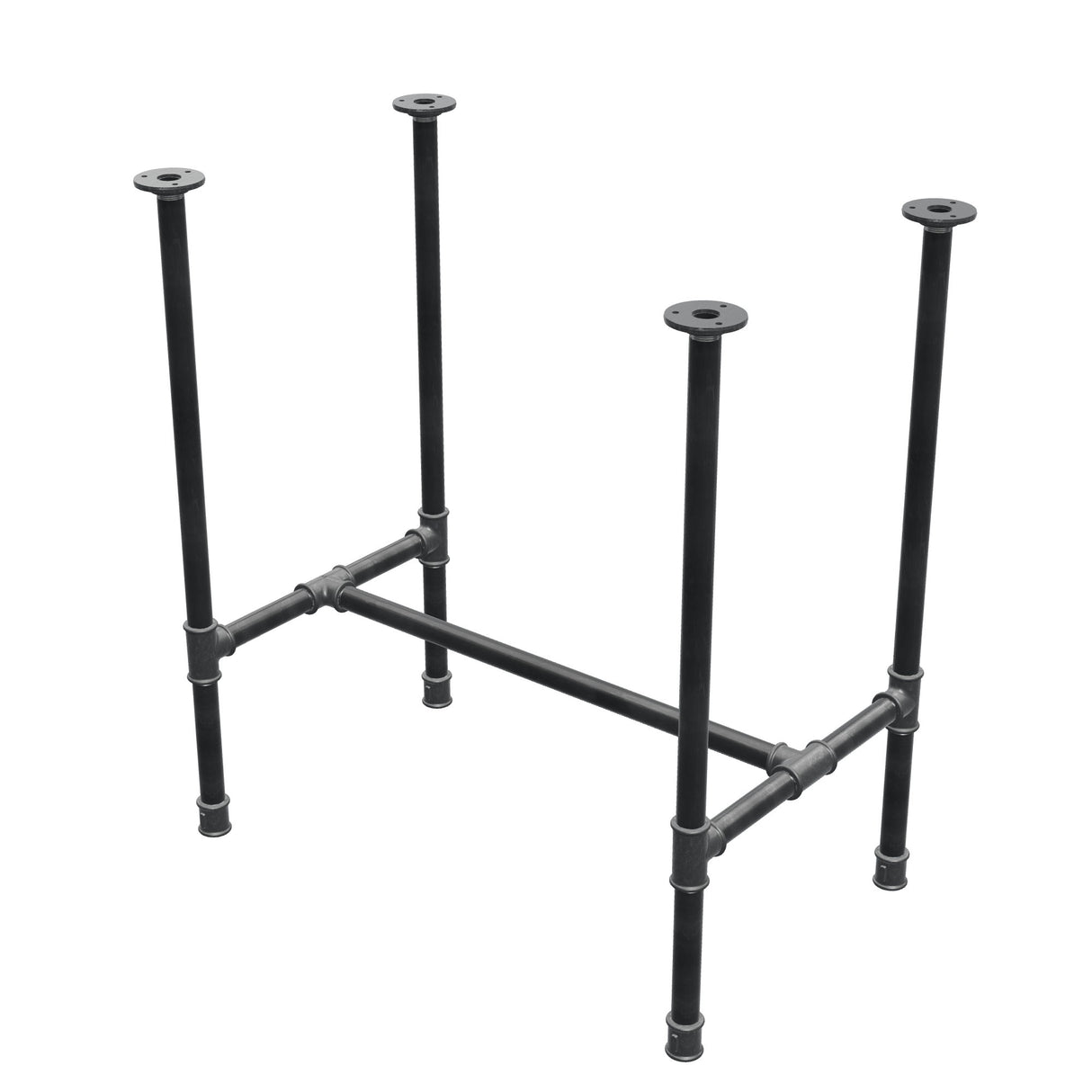

| 71 × 45 cm | 71,1 | 64,1 | 44,7 | 37,7 | Sperrholz 18 mm |

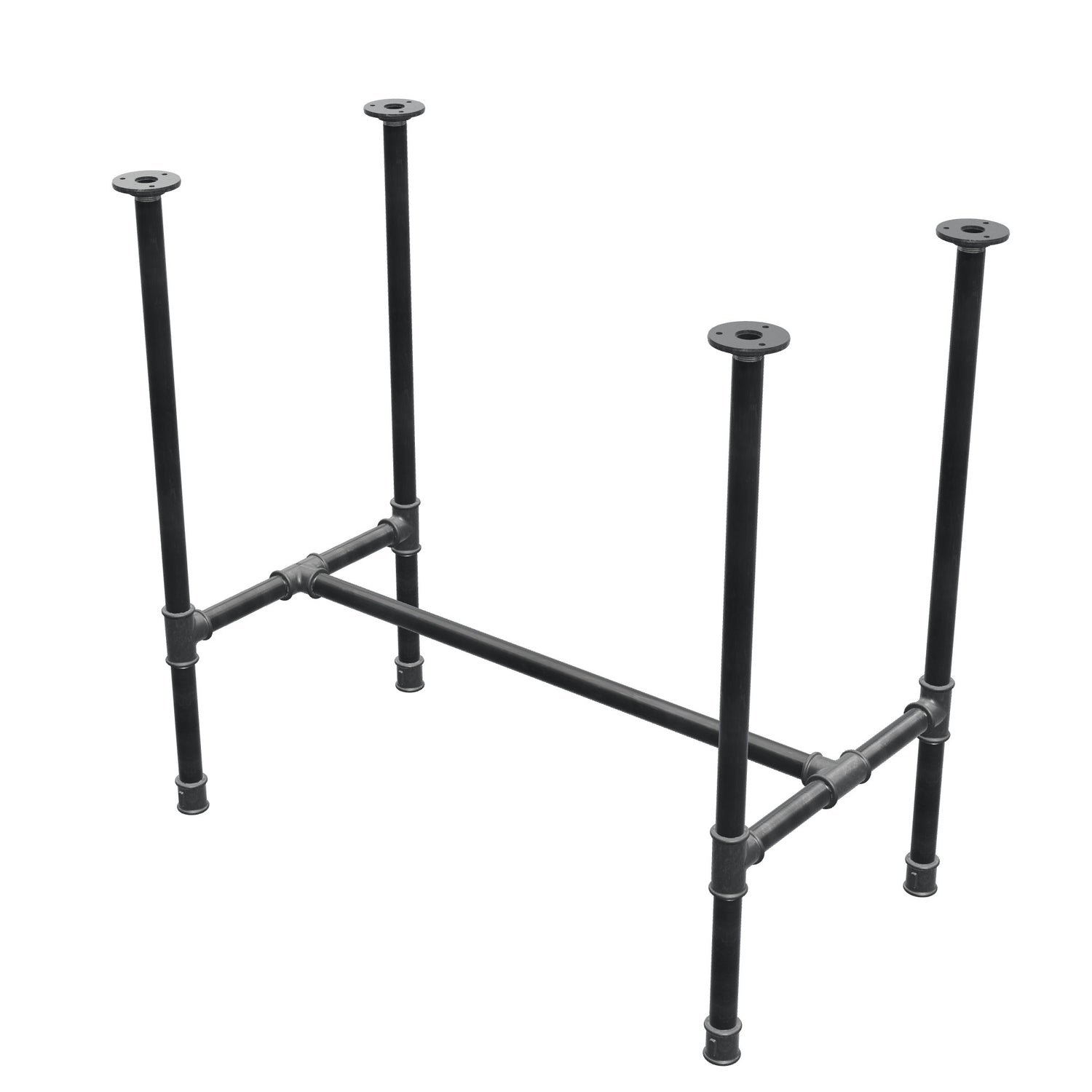

| 81 × 45 cm | 81,1 | 74,1 | 44,7 | 37,7 | Sperrholz 18 mm |
| 91 × 51 cm | 91,1 | 84,1 | 50,7 | 43,7 | Sperrholz 18 mm |

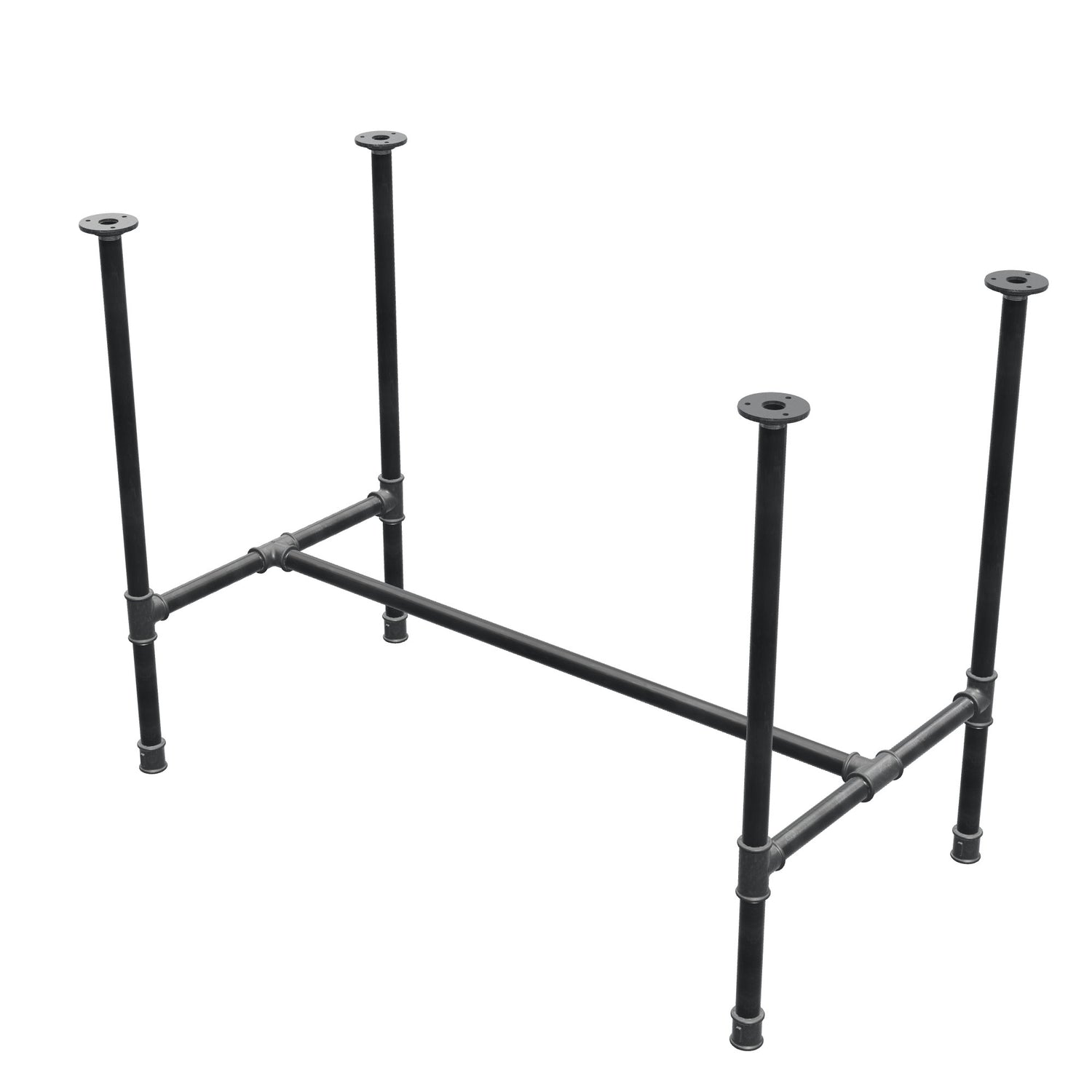

| 101 × 55 cm | 101,1 | 94,1 | 54,7 | 47,7 | Sperrholz 18 mm |
| 111 × 55 cm | 111,1 | 104,1 | 54,7 | 47,7 | Massivholz 27 mm |
| 111 × 65 cm | 111,1 | 104,1 | 64,7 | 57,7 | Massivholz 27 mm |

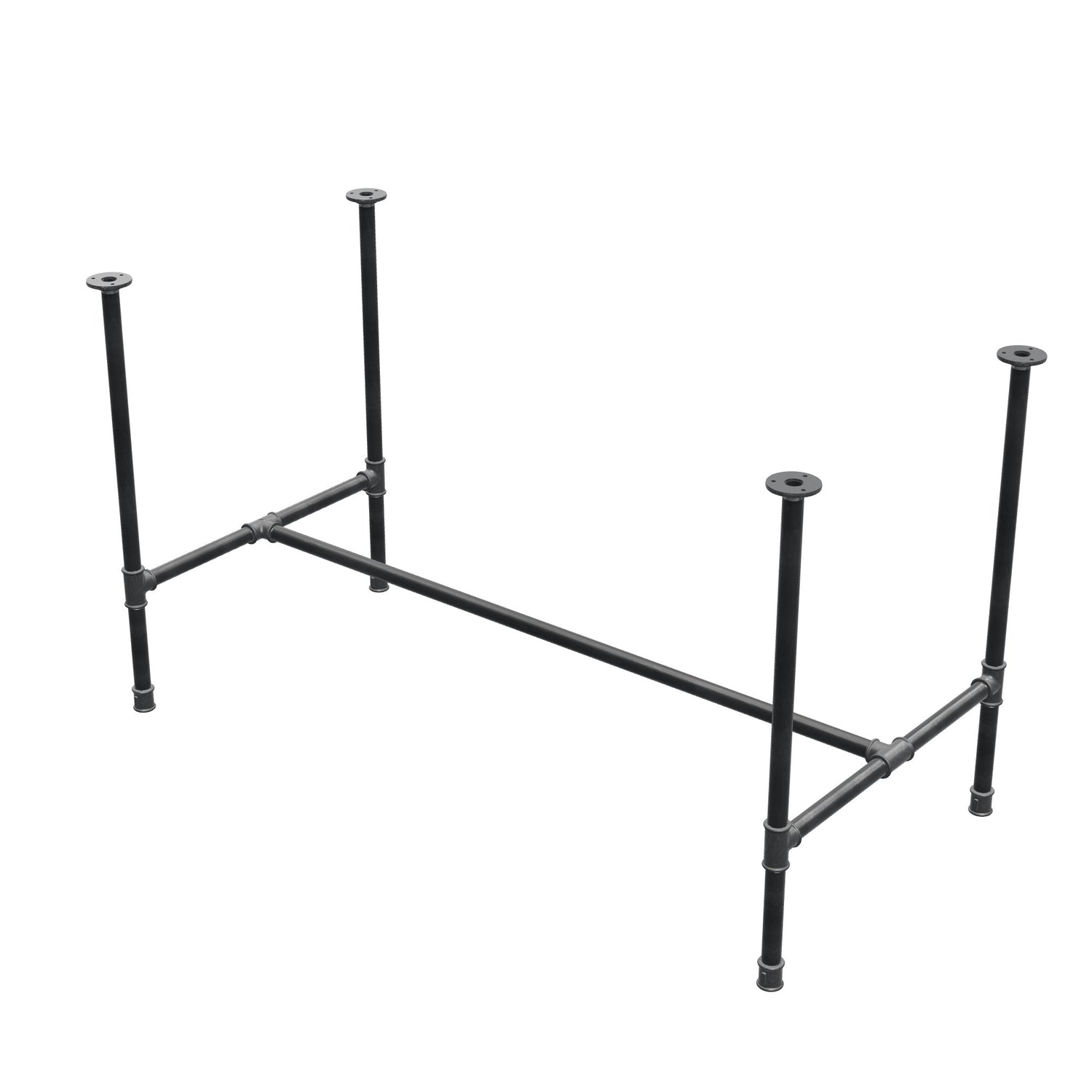

| 131 × 65 cm | 131,1 | 124,1 | 64,7 | 57,7 | Massivholz 27 mm |
| E – Gesamthöhe | F – Höhe der Längstraversenachse |
|---|---|
| 74,5 | 22,4 |
Gewicht des verpackten Gestells:
| Format | Gewicht |
|---|---|
| 51 × 35 cm | 8,1 kg |
| 61 × 39 cm | 8,4 kg |
| 71 × 45 cm | 8,8 kg |
| 81 × 45 cm | 8,9 kg |
| 91 × 51 cm | 9,3 kg |
| 101 × 55 cm | 9,5 kg |
| 111 × 55 cm | 9,8 kg |
| 111 × 65 cm | 10,1 kg |
| 131 × 65 cm | 10,4 kg |
Für den Zuschnitt der Platte und ihre Befestigung an den Flanschen erklärt unsere Anleitung einen Schreibtisch im Industriestil aus Rohren bauen Schritt für Schritt das Vorgehen.
Lieber selbst zusammenbauen?
Hier ist nichts geschweißt: Das Gestell besteht aus Fittings, die ineinander verschraubt sind und sich wieder lösen, verlängern oder neu zusammensetzen lassen. Jedes Teil ist einzeln in unserem Katalog erhältlich, und die Rohrlängen sind Standardmaße, keine Sonderzuschnitte.
Die Teile eines Gestells:
| Teil | Menge |
|---|---|
| T-Stück gleich, schwarzer Temperguss Ø 27 mm | 6 |
| Bodenflansch, schwarzer Temperguss Ø 27 mm | 4 |
| Muffe gleich, schwarzer Temperguss Ø 27 mm | 4 |
| Schwarzes Stahlrohr mit Gewinde Ø 27 mm | 13 |
Rohrlängen, Warenkorb und 3D-Ansicht je Größe:
| Format | Benötigte Rohre | Warenkorb | 3D-Ansicht |
|---|---|---|---|
| 51 × 35 cm | 4 × 100 mm, 4 × 180 mm, 1 × 400 mm, 4 × 500 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
| 61 × 39 cm | 4 × 120 mm, 4 × 180 mm, 5 × 500 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
| 71 × 45 cm | 4 × 150 mm, 4 × 180 mm, 4 × 500 mm, 1 × 600 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
| 81 × 45 cm | 4 × 150 mm, 4 × 180 mm, 4 × 500 mm, 1 × 700 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
| 91 × 51 cm | 8 × 180 mm, 4 × 500 mm, 1 × 800 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
| 101 × 55 cm | 4 × 180 mm, 4 × 200 mm, 4 × 500 mm, 1 × 900 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
| 111 × 55 cm | 4 × 180 mm, 4 × 200 mm, 4 × 500 mm, 1 × 1000 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
| 111 × 65 cm | 4 × 180 mm, 4 × 250 mm, 4 × 500 mm, 1 × 1000 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
| 131 × 65 cm | 4 × 180 mm, 4 × 250 mm, 4 × 500 mm, 1 × 1200 mm | Die 27 Teile hinzufügen | Konfigurator öffnen |
Das fertig montierte Gestell kommt dagegen lackiert, geprüft und mit den Kunststoffeinsätzen zum Schutz des Bodens, die einzeln nicht erhältlich sind.
Rollen ergänzen
Rollen mit 3/4″-Gewindezapfen werden direkt in die unteren Muffen geschraubt, ohne Bohren und ohne Platte: Es ist dasselbe Gewinde wie an den Beinen, mehr braucht es nicht. Vier Stück, eine je Bein.
Sie erhöhen das Gestell: Rechnen Sie mit der Gesamthöhe der Rolle abzüglich der rund 1,5 cm, die in der Muffe verschraubt sind — also 9 cm mehr bei einem 75-mm-Rad und 11,5 cm bei einem 100-mm-Rad.
Bei einem Esstischgestell tragen sie die Platte auf rund 83 cm — Arbeitsplattenhöhe, nicht Esstischhöhe. Genau das macht daraus eine Kücheninsel oder einen hohen Servierwagen, den man von Wand zu Wand schiebt.
| Modell | Bremse | Gesamthöhe |
|---|---|---|
| Rad 75 mm, Gummi | mit Bremse | 105 mm |
| Rad 75 mm, Gusseisen | mit Bremse | 105 mm |
| Rad 75 mm, Gummi | ohne Bremse | 105 mm |
| Rad 75 mm, Gusseisen | ohne Bremse | 105 mm |
| Rad 100 mm, Gummi | mit Bremse | 130 mm |
| Rad 100 mm, Gusseisen | mit Bremse | 130 mm |
| Rad 100 mm, Gummi | ohne Bremse | 130 mm |
| Rad 100 mm, Gusseisen | ohne Bremse | 130 mm |
Rollen mit Bremse kommen üblicherweise an zwei der vier Beine, diagonal gegenüber.
