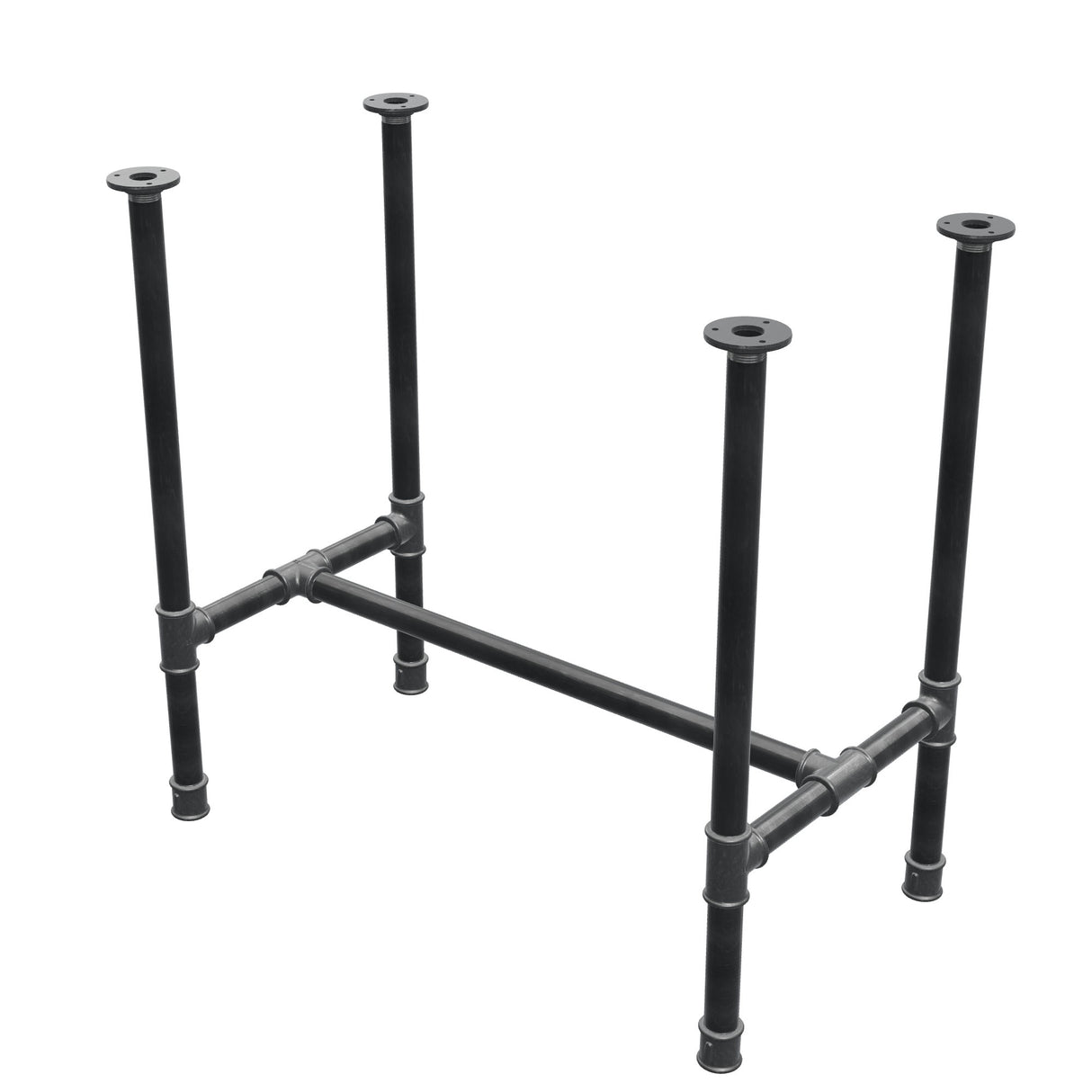

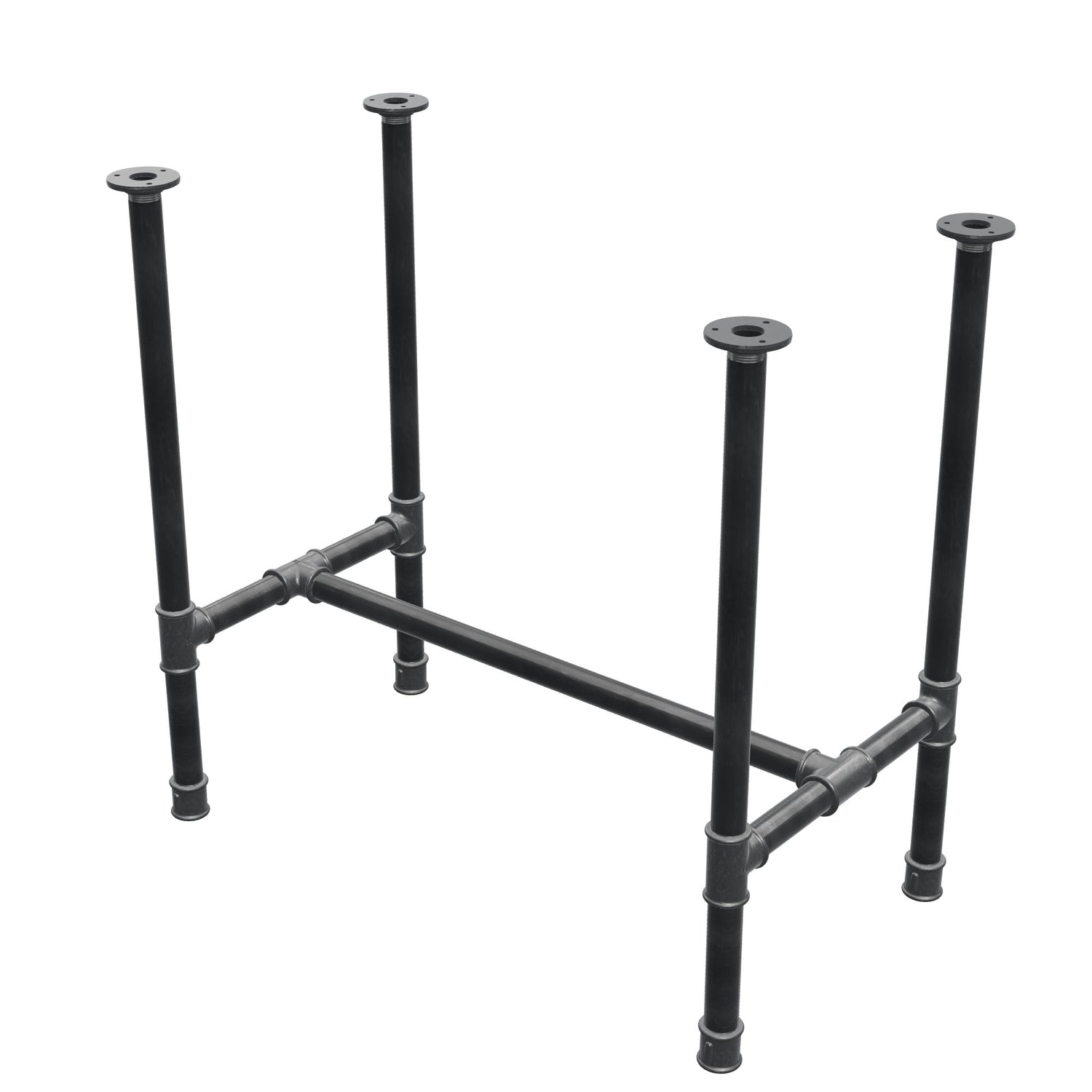

Esstisch-Gestell, Gusseisen und lackierter Stahl, H-Form Ø 34 mm

Die H-Form auf Tischhöhe, im Rohr Ø 34 mm

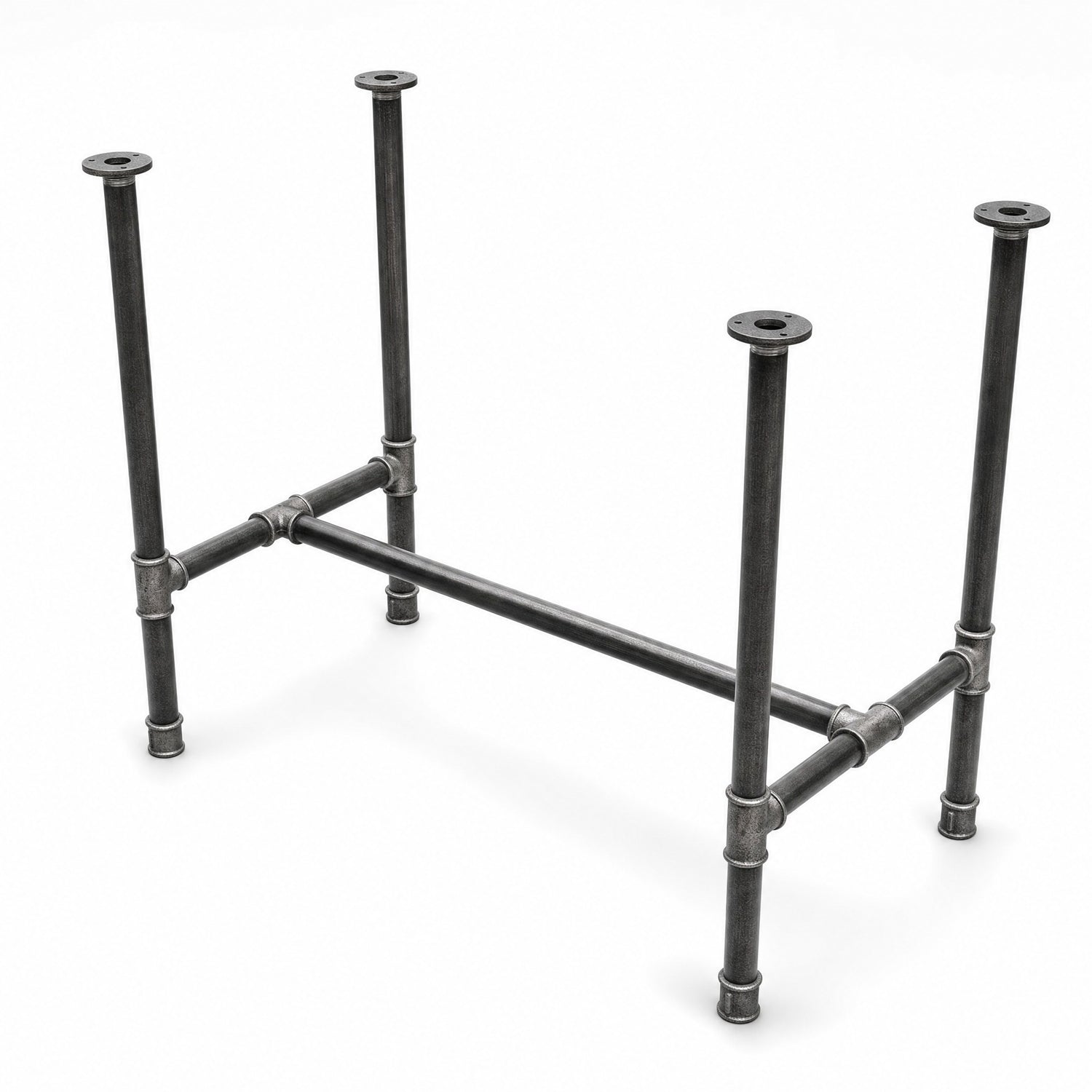

Das ist das Referenzformat für einen Esstisch oder einen großen Schreibtisch: vier Füße in den Ecken, nichts in der Mitte und Platz für die Beine. Das schwarze Stahlrohr in 1 Zoll (34 mm Außendurchmesser) gibt dem Gestell die nötige Steifigkeit über große Längen, bis 132 cm. Fittings aus Temperguss, schwarz lackierte Oberfläche.

Sechs T-Stücke aus Guss und lauter Gewinde

Die Mittelstrebe verbindet zwei T-Stücke; von jedem laufen zwei halbe Traversen zu den Fuß-T-Stücken. Von jedem T-Stück führt ein 50 cm langes Rohr nach oben zum Plattenflansch, ein kurzes Rohr nach unten zur Muffe mit Kunststoffeinsatz. Keine Schweißnaht, kein Kleber: Das Gestell wird in Annecy von Hand verschraubt.

Das Format wählen

Das Format lesen Sie an der Grundfläche ab. Planen Sie 8 bis 15 cm Plattenüberstand pro Seite ein: Ein Gestell von 132 × 66 cm trägt eine Platte von etwa 150 × 85 cm, also sechs bis acht Gedecke. Für einen Schreibtisch erlaubt ein geringerer Überstand hinten, das Möbel an die Wand zu schieben.

Die Höhe ist fest vorgegeben: 75 cm für das Gestell allein. Rechnen Sie die Stärke Ihrer Tischplatte hinzu, um die Endhöhe zu erhalten — 75 + 2 cm = 77 cm, 75 + 3 cm = 78 cm. Ein Esstisch liegt üblicherweise zwischen 74 und 78 cm: Mit einer 2 bis 3 cm starken Platte treffen Sie genau diesen Bereich. Die Unterkante der Platte bleibt bei 75 cm über dem Boden frei, also 27 bis 30 cm über einer üblichen Stuhlsitzfläche.

Die Plattenstärke hängt von der Stützweite zwischen den Füßen ab. Bis zur Größe 102 × 56 cm genügt Sperrholz von 18 mm; ab 112 × 56 cm sollten Sie 27 mm Massivholz oder Gleichwertiges einplanen. Diese Werte entsprechen einer Durchbiegung von weniger als 1/300 der Stützweite bei einer Last von 100 kg/m² — die Maßtabelle führt jede Größe einzeln auf.

Wichtigste Merkmale

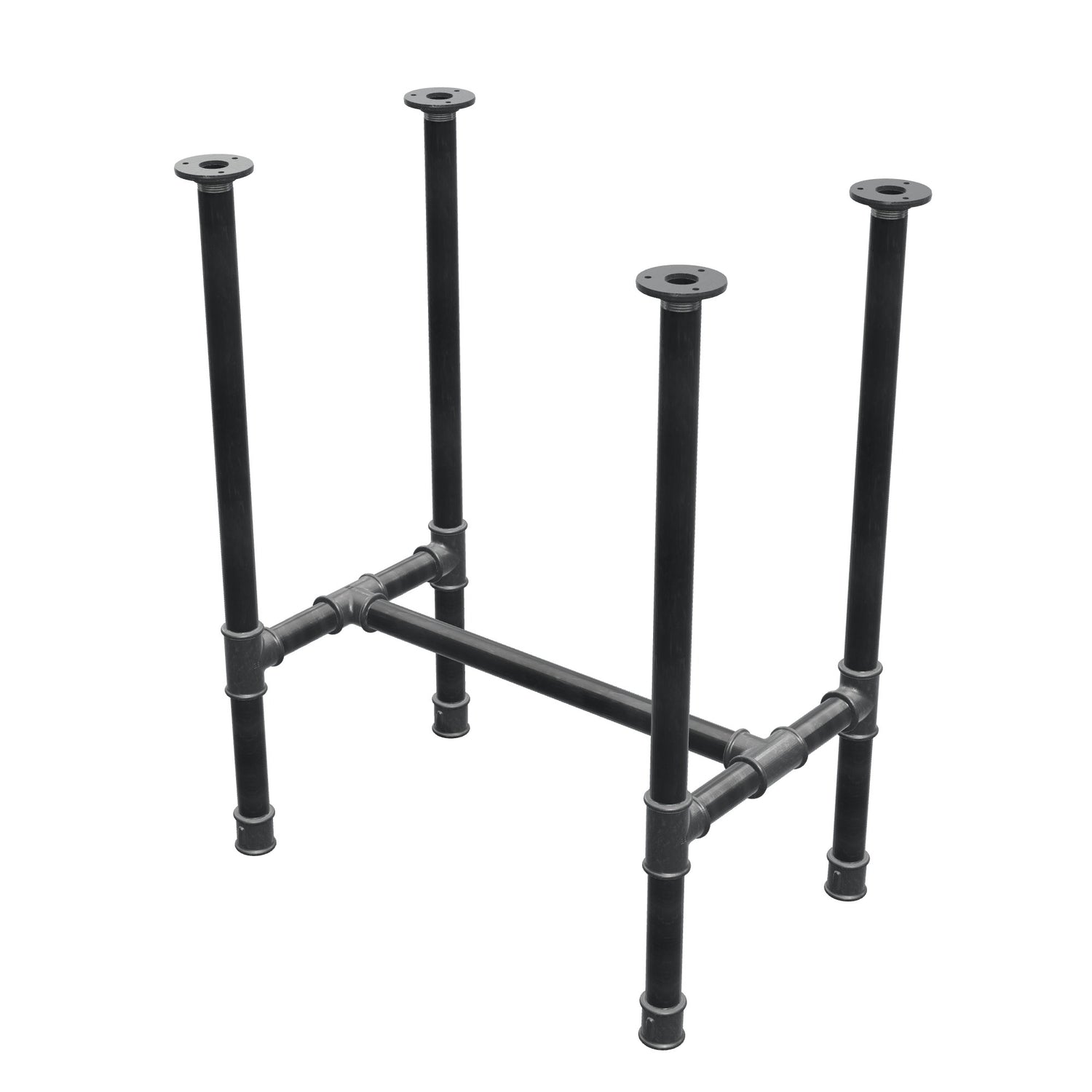

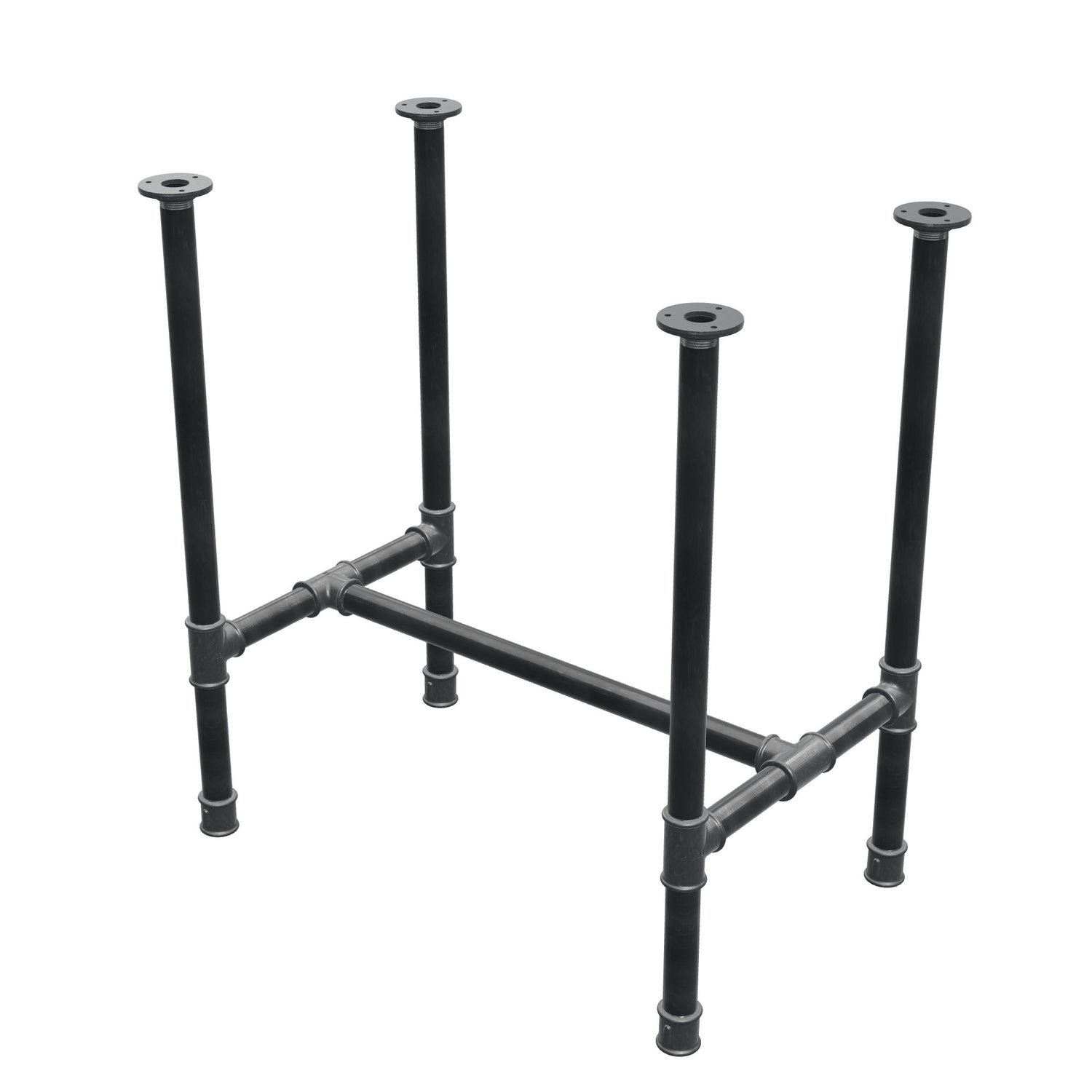

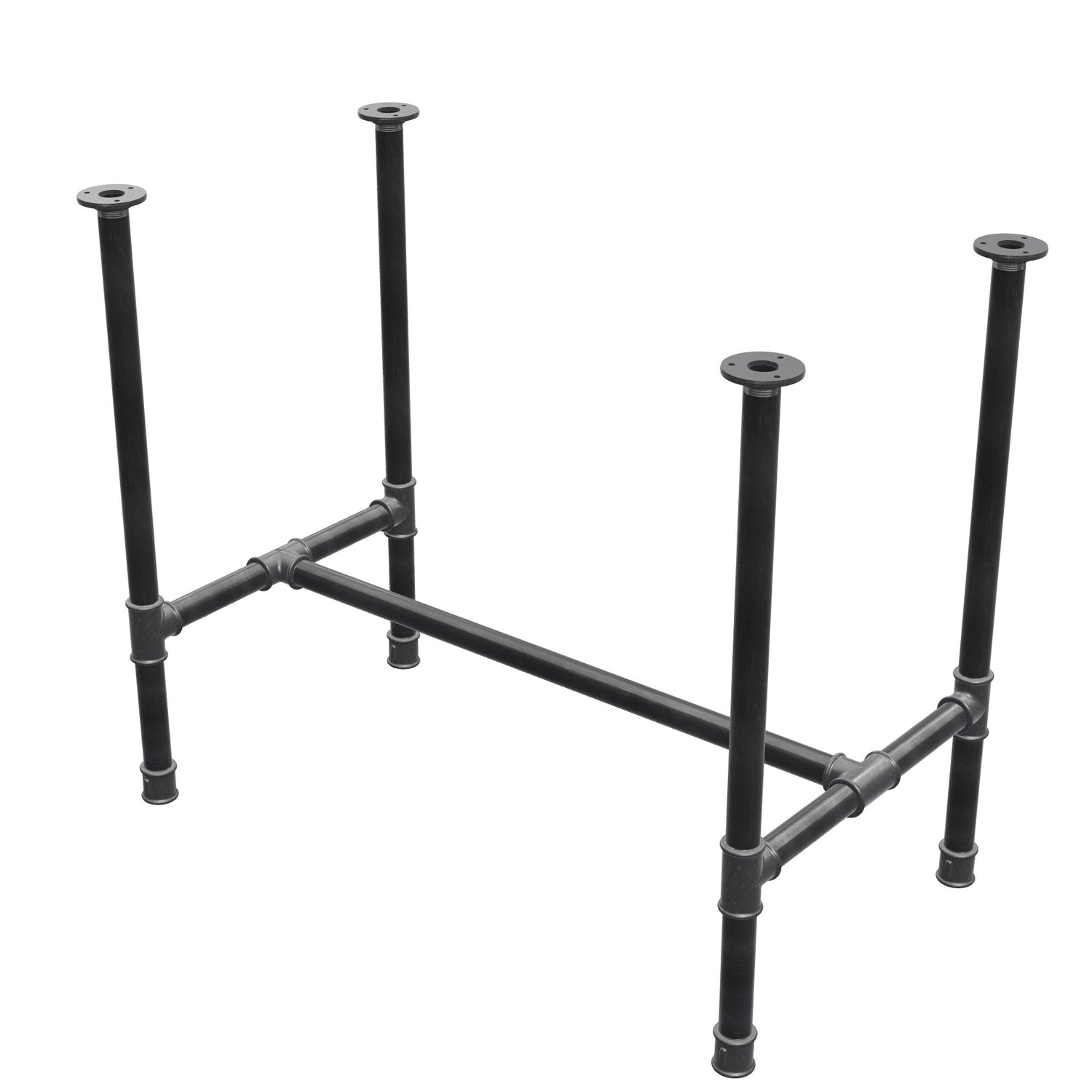

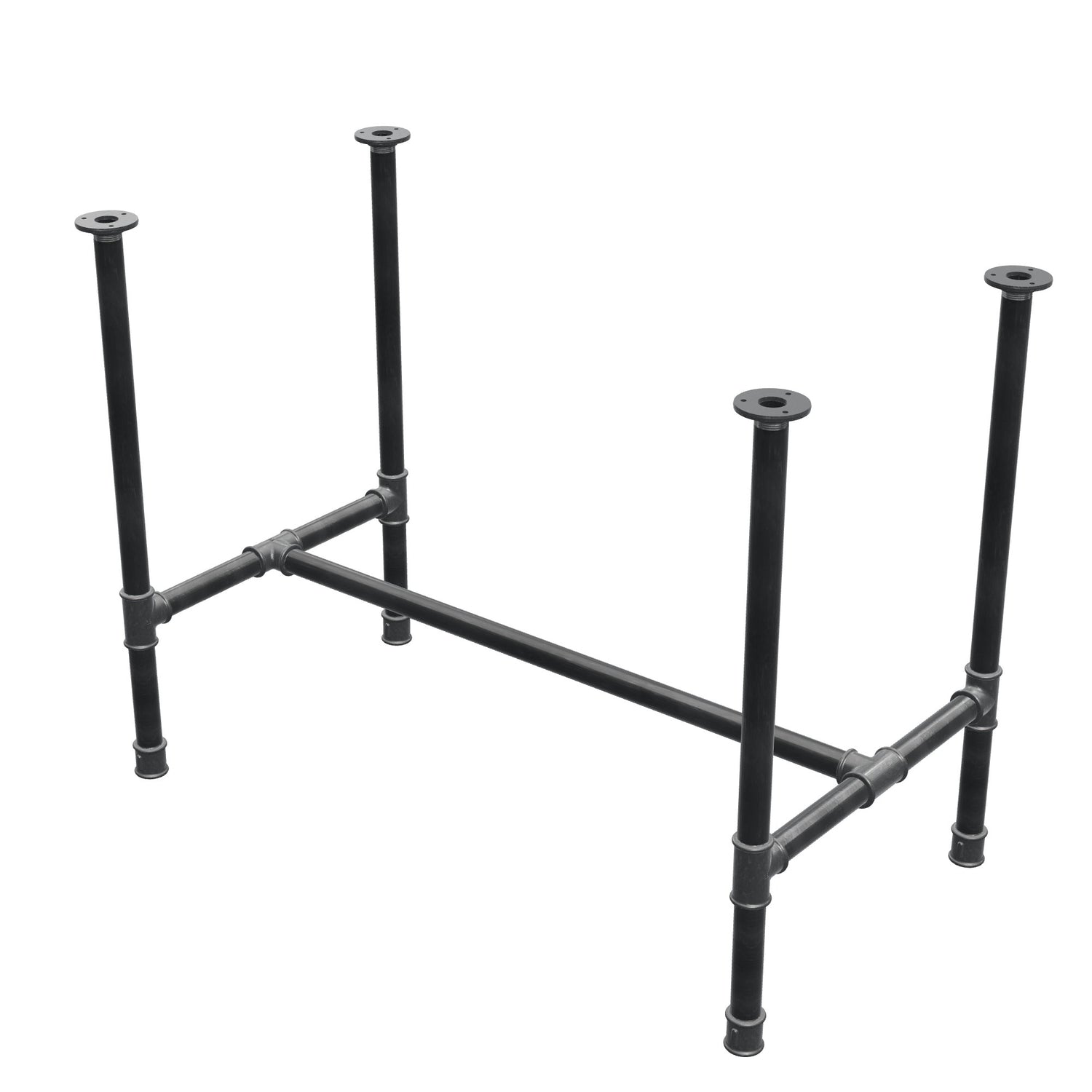

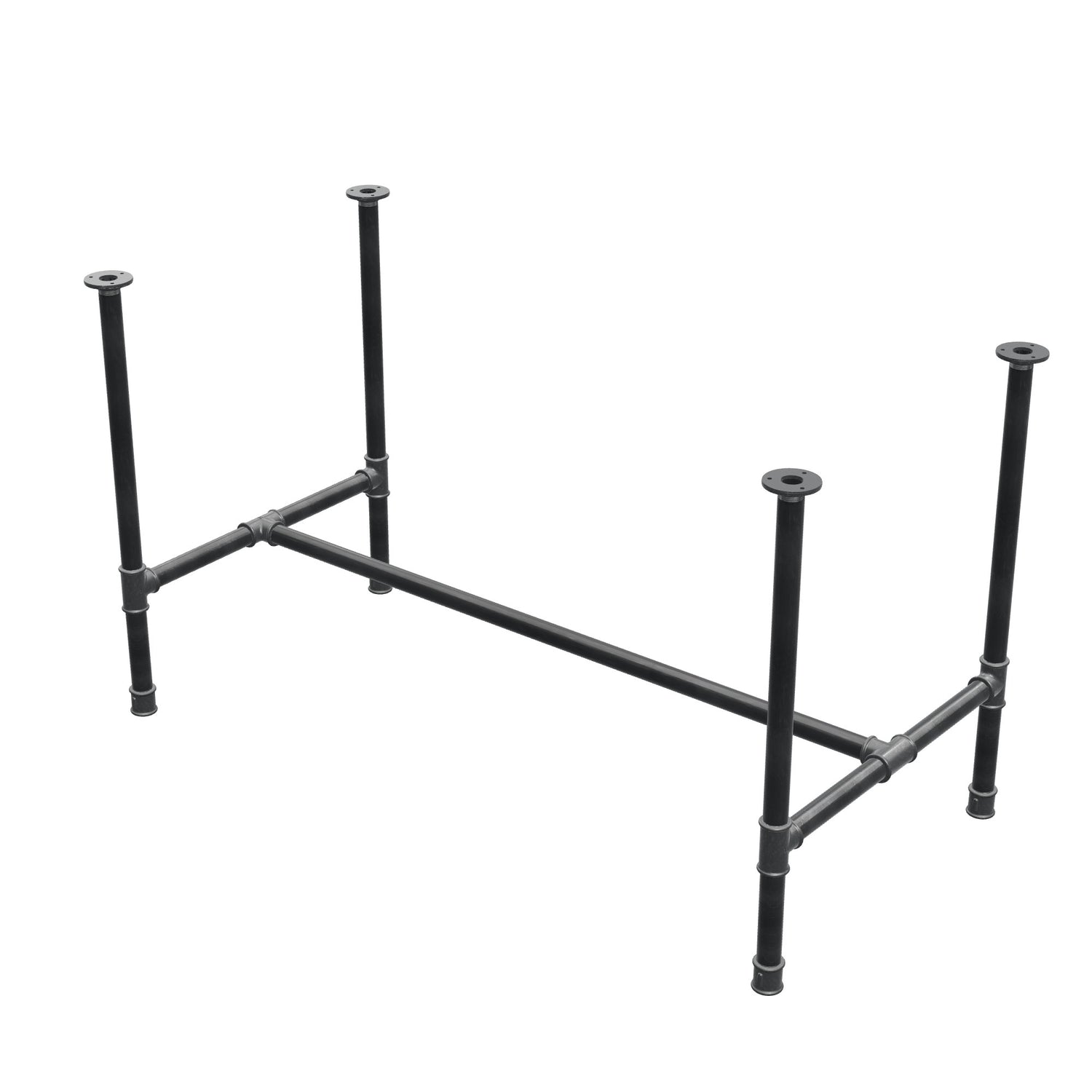

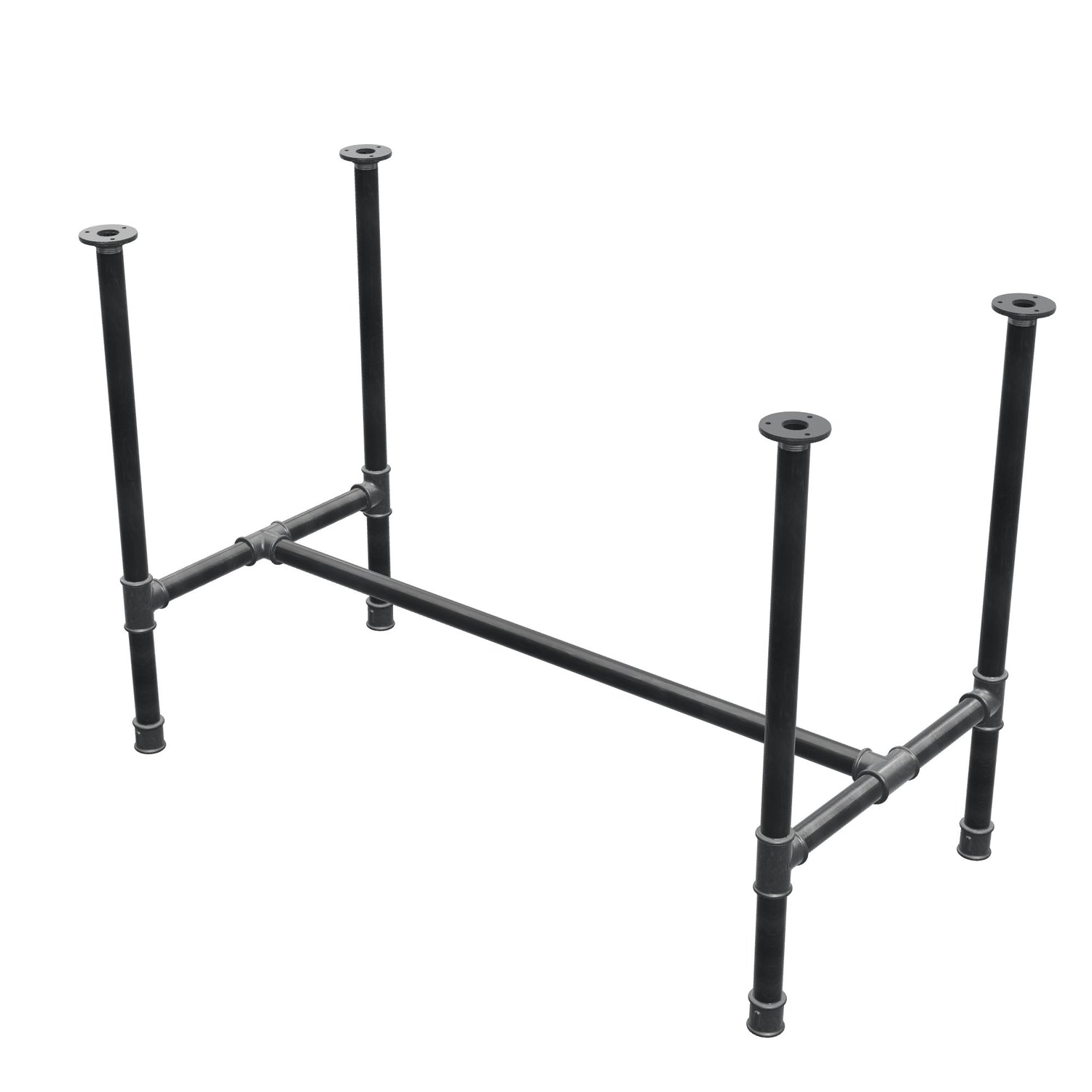

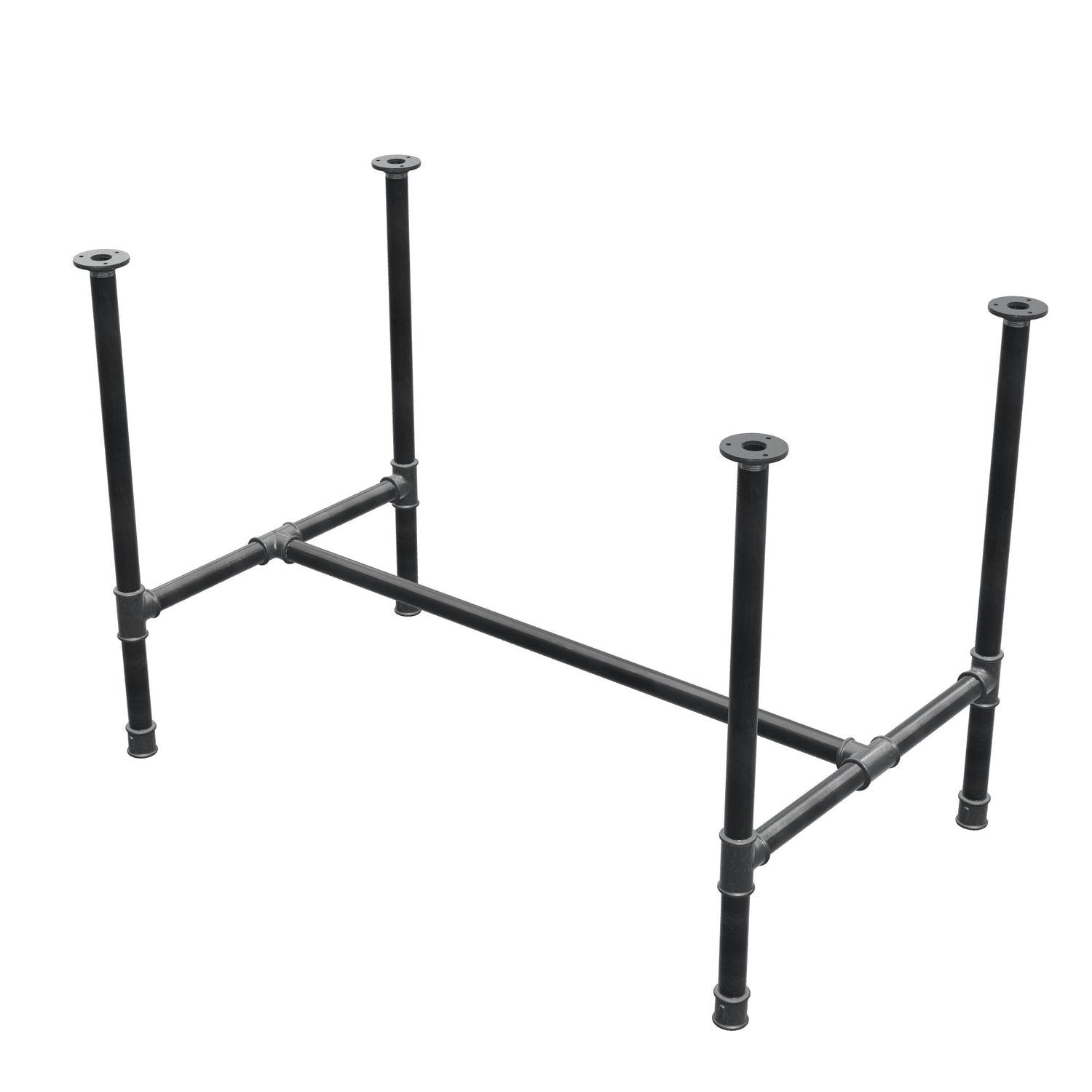

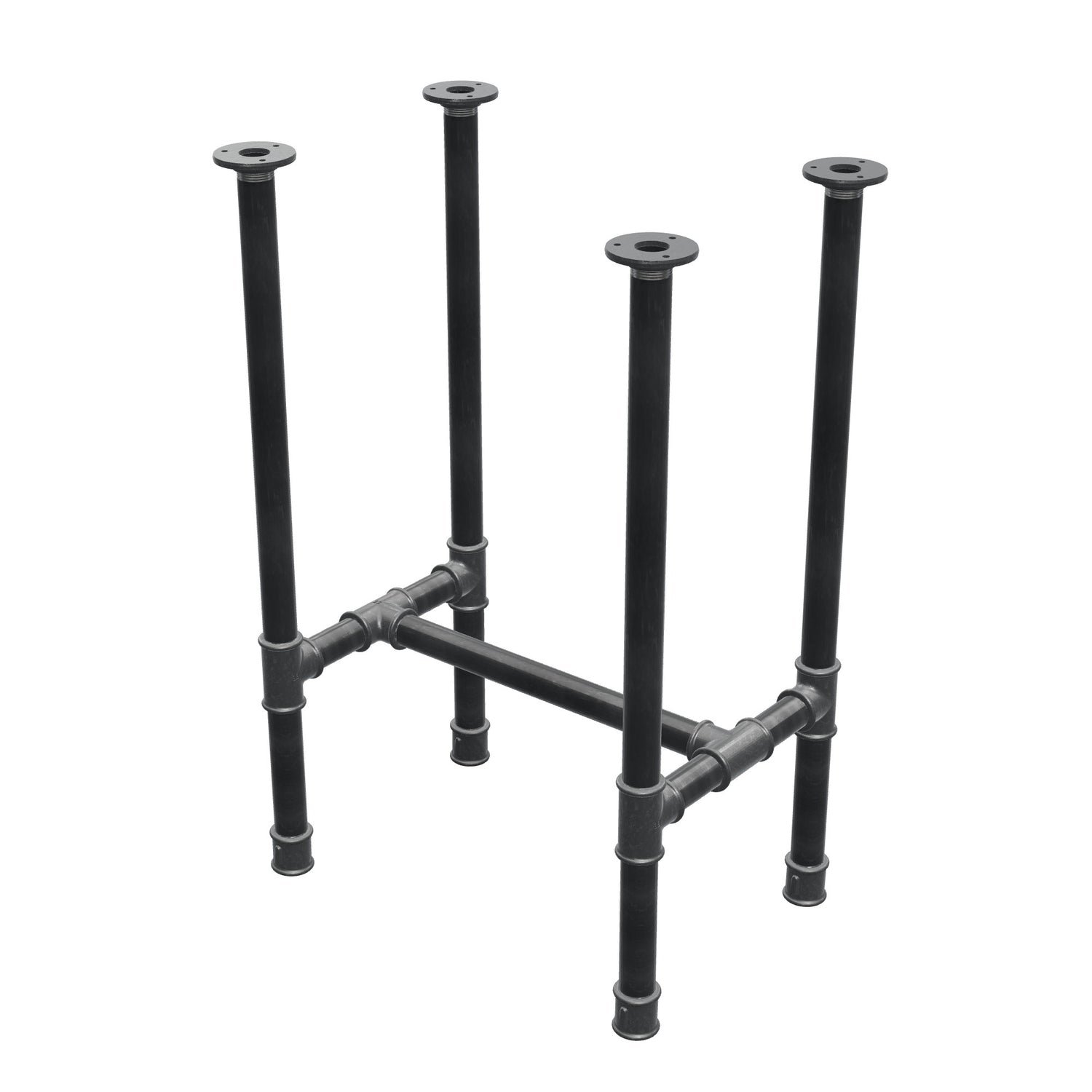

Erhältlich in 9 Ausführungen, oben auswählbar: Grundfläche von 52 × 36 cm bis 132 × 66 cm, Gestellhöhe 75 cm.

Dasselbe Gestell in anderen Rohrdurchmessern

Dieses Gestell in H-Form gibt es in drei Rohrdurchmessern: Ø 27 mm, Ø 34 mm (diese Seite) und Ø 42 mm. Je dicker das Rohr, desto schwerer, standfester und markanter das Gestell; je dünner es ist, desto zurückhaltender die Silhouette. Dieselbe Konstruktion gibt es auch in Couchtischhöhe (32, 42 oder 52 cm).

Details und Besonderheiten

Die Oberfläche ist farblos lackiert: Der Lack schützt das Metall, ohne es einzufärben. Ein weiches, trockenes Tuch genügt zur Pflege — kein Wasser, kein Reinigungsmittel, keine Scheuermittel. Nur für den Innenbereich.

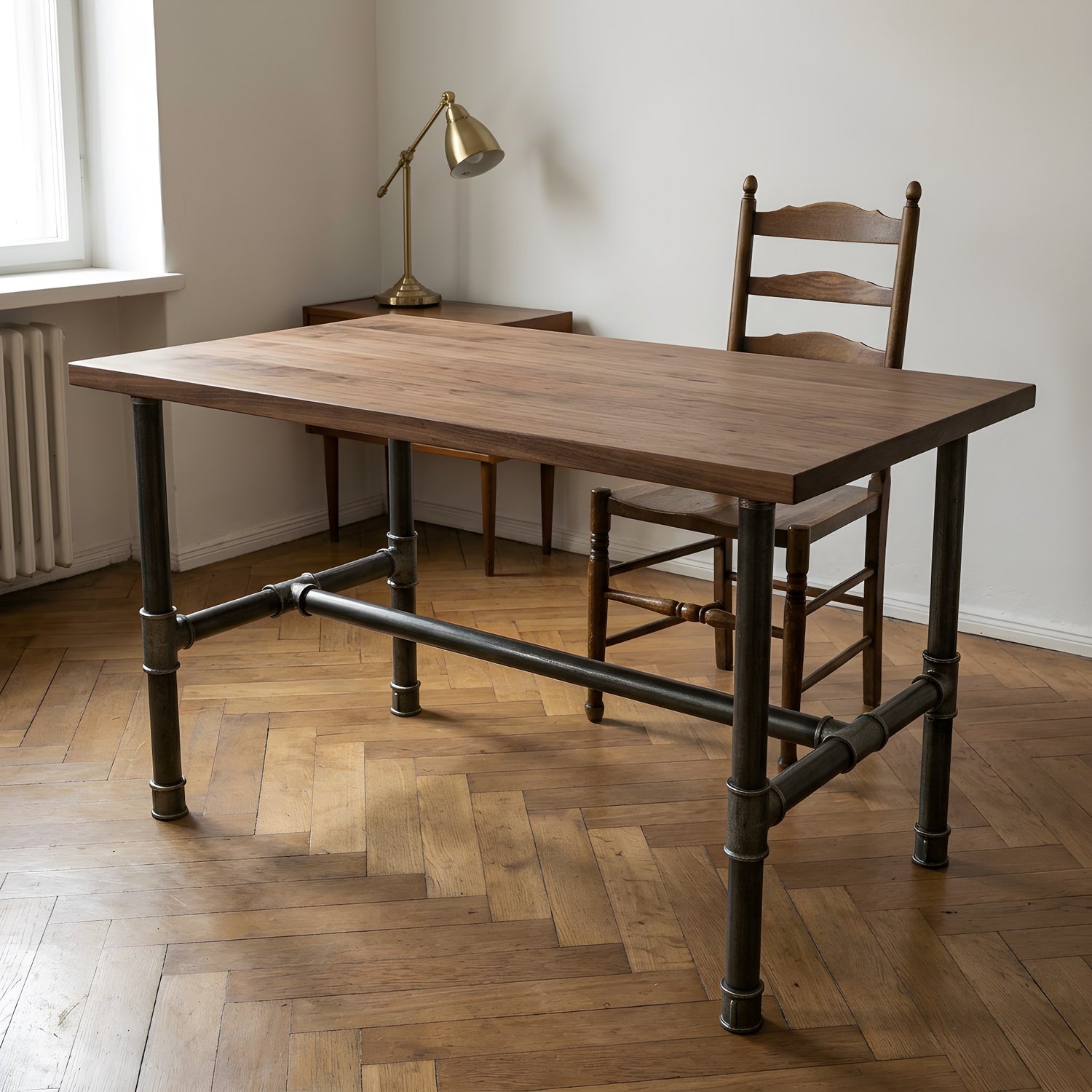

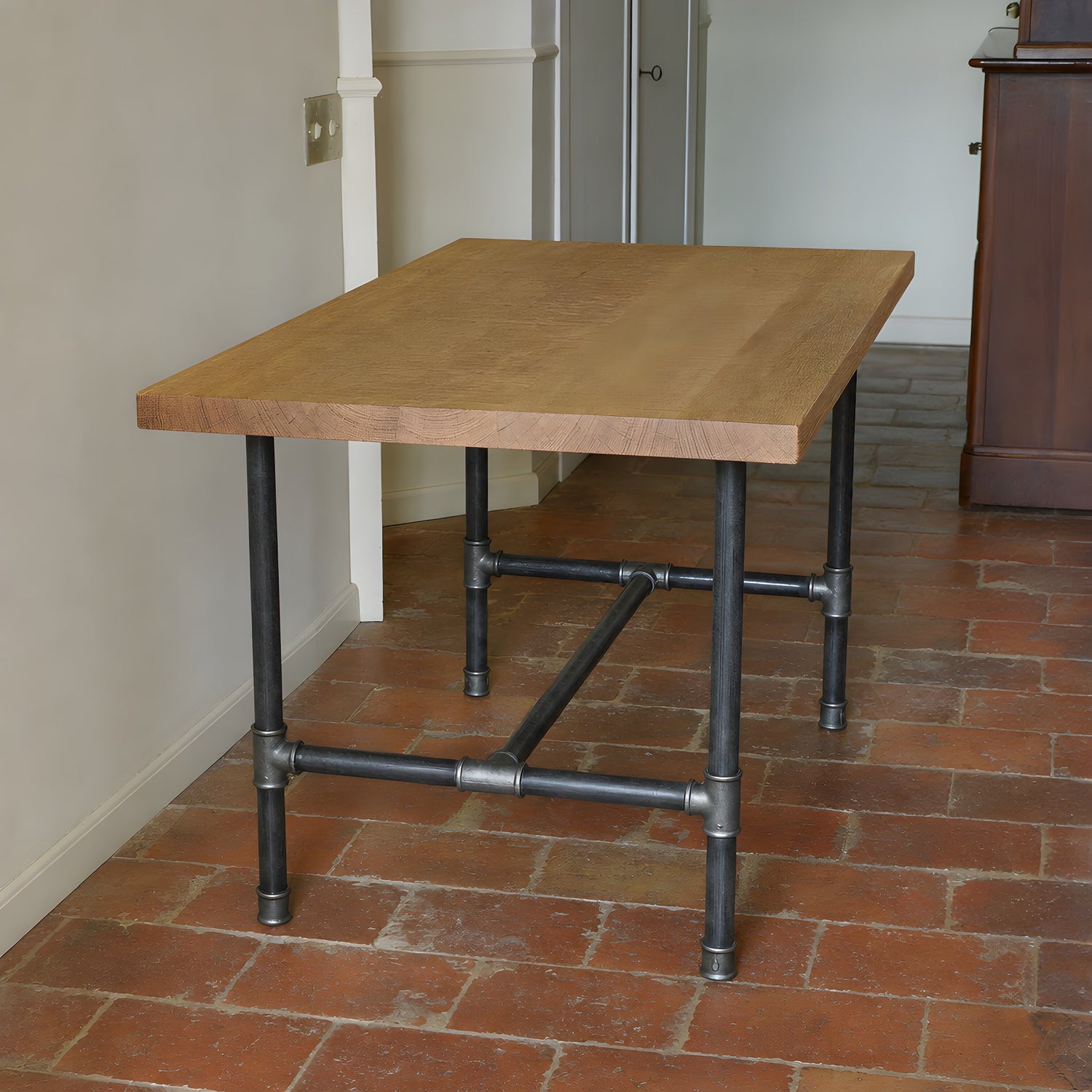

Auf den Stimmungsbildern dient die Tischplatte nur zur Illustration: Sie wird nicht mitgeliefert.

Gusseisen und gezogener Stahl sind von Stück zu Stück nie völlig identisch. Diese kleinen Abweichungen von den Fotos prägen den industriellen, authentischen Charakter jedes Gestells von Home Invasion.

Jedes Gestell wird auf Bestellung in Annecy, Frankreich, montiert.

Detaillierte Abmessungen

Die Buchstaben verweisen auf die Zeichnungen unten. Alle Maße in Zentimetern; Maß A wird von der Außenkante eines Flansches zum gegenüberliegenden Flansch gemessen. Die Achsabstände (B, D) gelten zwischen den Flanschmitten – hilfreich zum Bohren der Platte.

Toleranz: Die Maße sind Nennmaße. Je nach Anzugsgrad der einzelnen Fittings und den Gusstoleranzen ergibt sich eine Abweichung von etwa ± 5 mm pro Maß. Messen Sie das fertig montierte Gestell, bevor Sie Ihre Tischplatte bohren oder zuschneiden lassen.

Seitenansicht, in Längsrichtung — schematische Zeichnung, Maße in der Tabelle

Draufsicht — schematische Zeichnung, Maße in der Tabelle

Gewicht des verpackten Gestells:

Für den Zuschnitt der Platte und ihre Befestigung an den Flanschen erklärt unsere Anleitung einen Schreibtisch im Industriestil aus Rohren bauen Schritt für Schritt das Vorgehen.

Lieber selbst zusammenbauen?

Hier ist nichts geschweißt: Das Gestell besteht aus Fittings, die ineinander verschraubt sind und sich wieder lösen, verlängern oder neu zusammensetzen lassen. Jedes Teil ist einzeln in unserem Katalog erhältlich, und die Rohrlängen sind Standardmaße, keine Sonderzuschnitte.

Die Teile eines Gestells:

Rohrlängen, Warenkorb und 3D-Ansicht je Größe:

Das fertig montierte Gestell kommt dagegen lackiert, geprüft und mit den Kunststoffeinsätzen zum Schutz des Bodens, die einzeln nicht erhältlich sind.
